订阅Proe三维训练一百九十七之凹形
来源：网络收集 点击： 时间：2024-02-19【导读】：
Proe三维训练一百九十七之凹形工具/原料more电脑proe软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
PROE三维训练

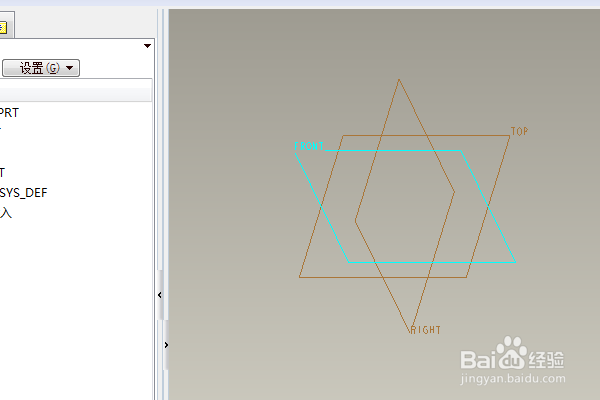

如下图示，
打开Proe软件，新建一缺省的实体零件

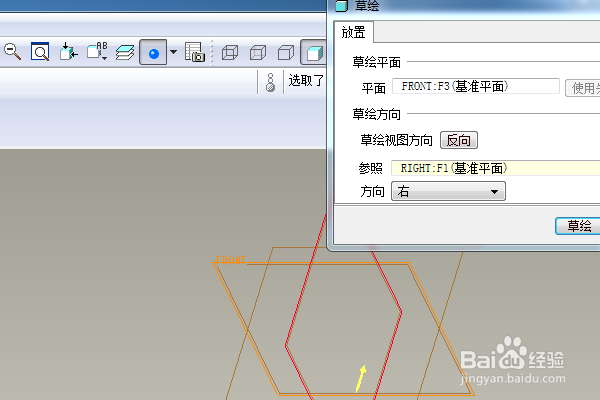

2/8如下所示，
执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

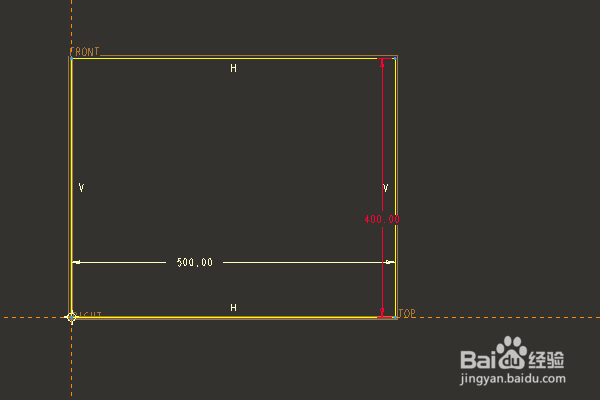

3/8如下所示，
激活矩形命令，以原点为起点画一个正方形，
双击修改尺寸：边长500x400，点击右边工具栏中的√，完成并退出草绘。

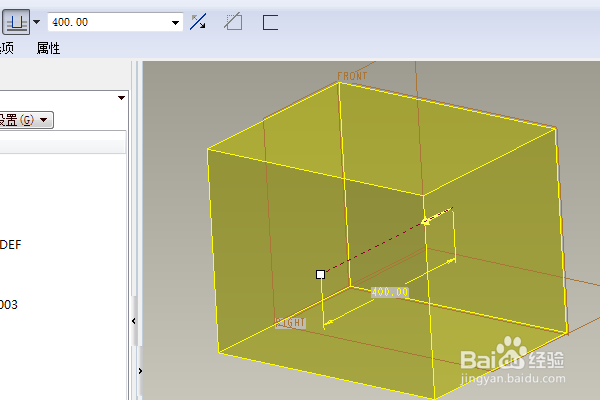

4/8如下所示，
双击修改拉伸高度为400，
回车，完成并结本次操作，

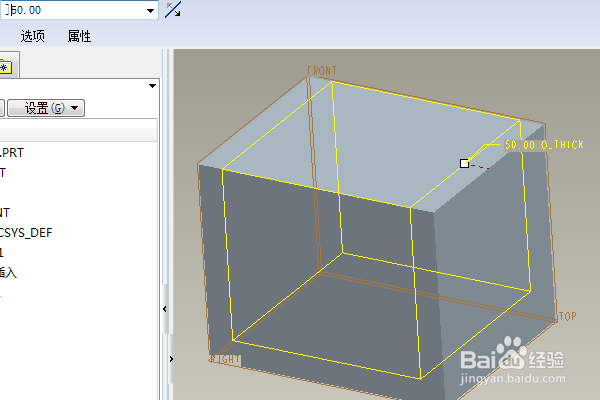

5/8如下所示，
点击右边工具箱中的壳命令，
左上角设置厚度为50，选中实体中的三个面，
回车，完成并结束本次抽壳操作。

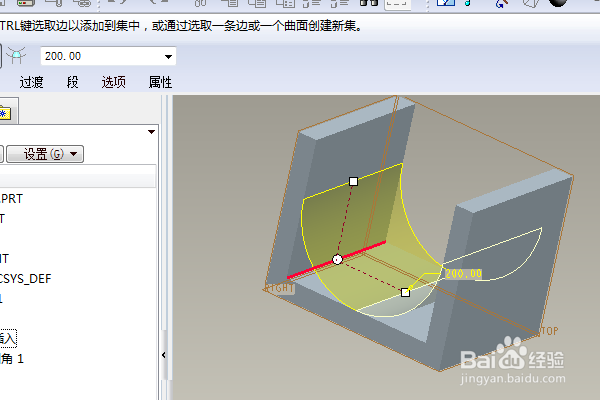

6/8如下所示，
点击右边工具栏中的倒角命令
左上角设置倒角尺寸为200，选择实体里面的两条短边，完成倒角操作，

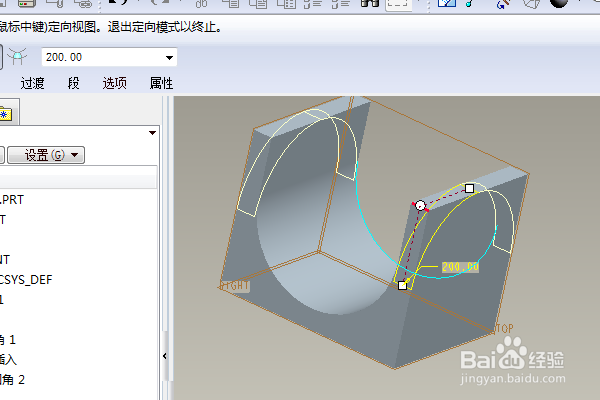

7/8如下所示，
点击右边工具栏中的倒角命令
左上角设置倒角尺寸为200，选择实体里面的两条短边，完成倒角操作，

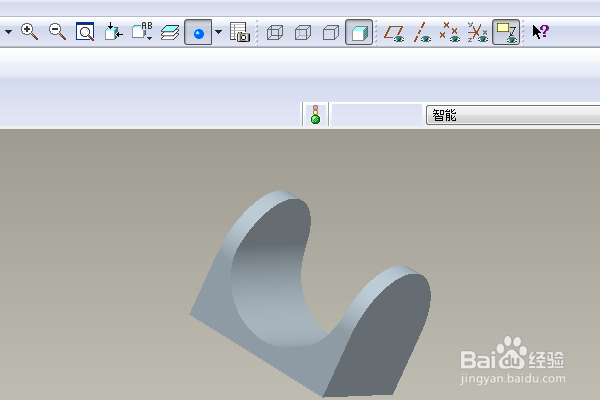

8/8如下所示，
隐藏所有的基准，
这次，
这个三维实体零件就创建完成，
本次训练结束
