订阅使用CAD绘制桥式全波整流器
来源：网络收集 点击： 时间：2024-05-15【导读】：
介绍使用CAD绘制桥式全波整流器的具体步骤。工具/原料moreCAD2017方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
通信制图CADCAD制图桥式全波整流
打开CAD，使用矩形工具，绘制一个正方形，如下图。

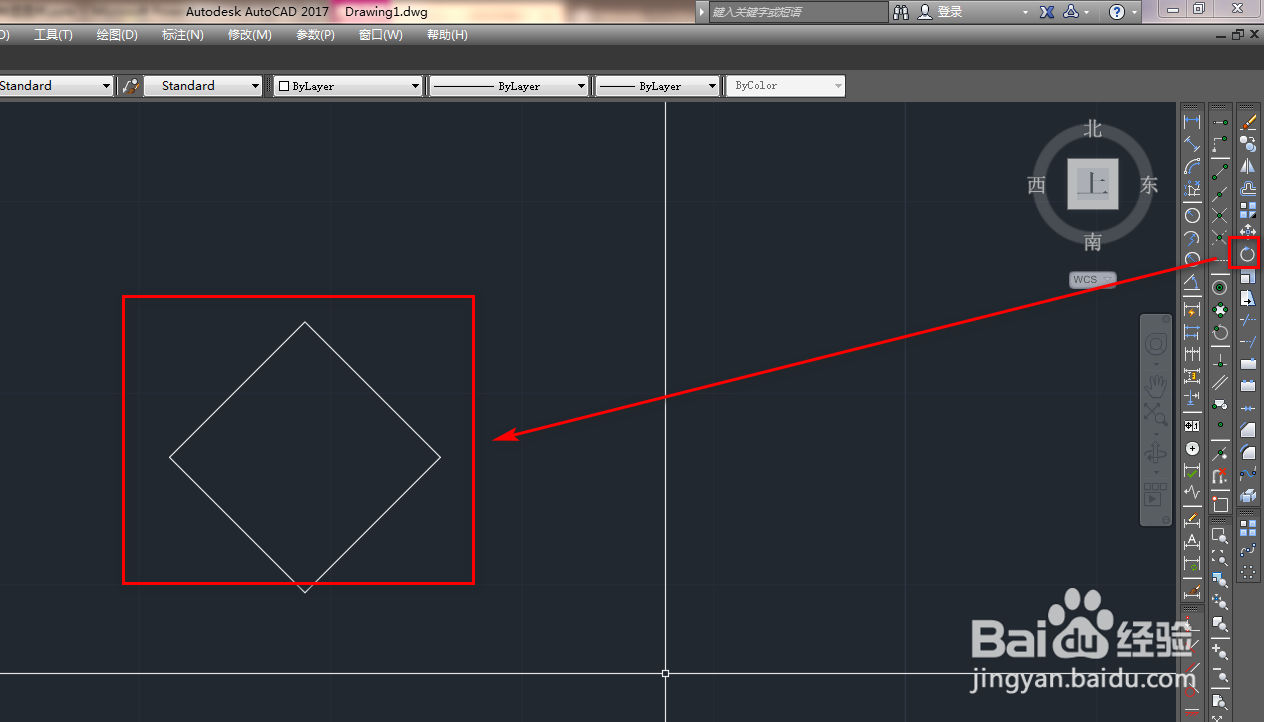

2/9使用旋转工具，将正方形旋转45度，如下图。
3/9使用直线工具绘制一条竖线和四条横线，如下图。

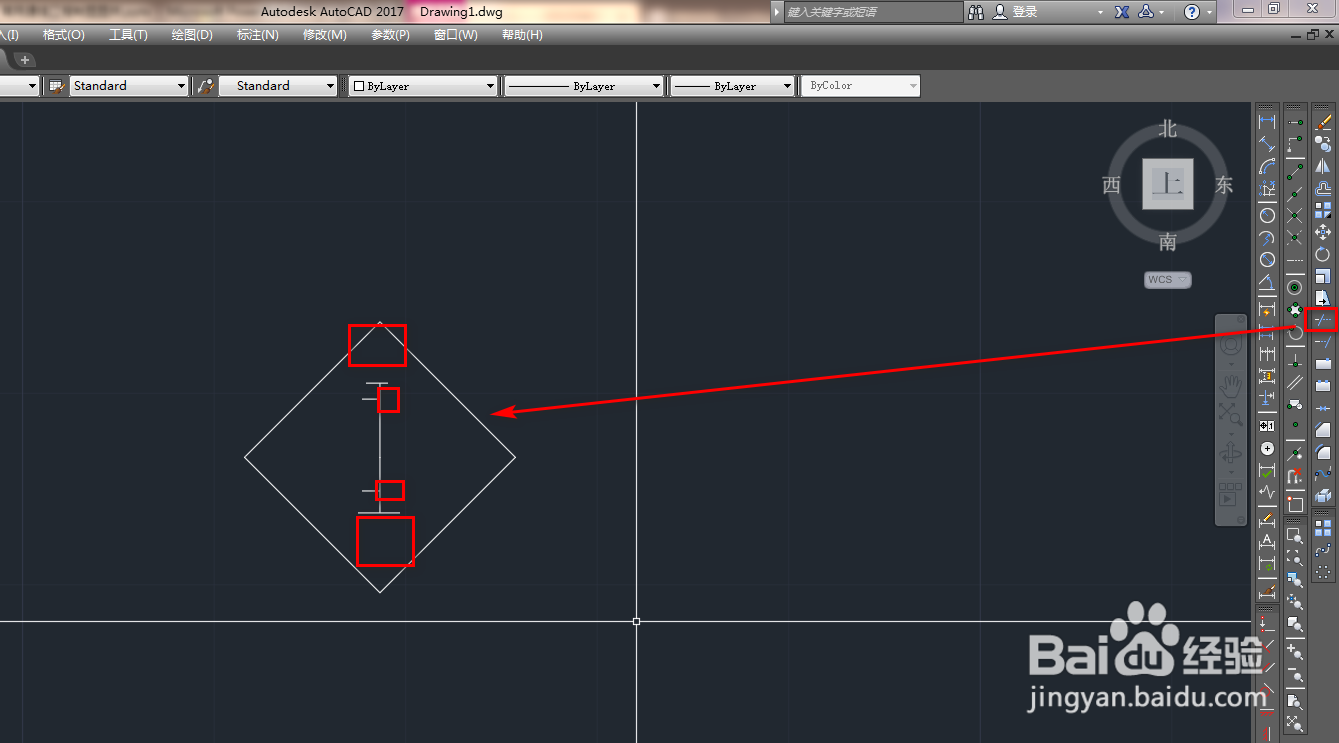

4/9使用修剪工具，将多余的线条先修剪掉，如下图。

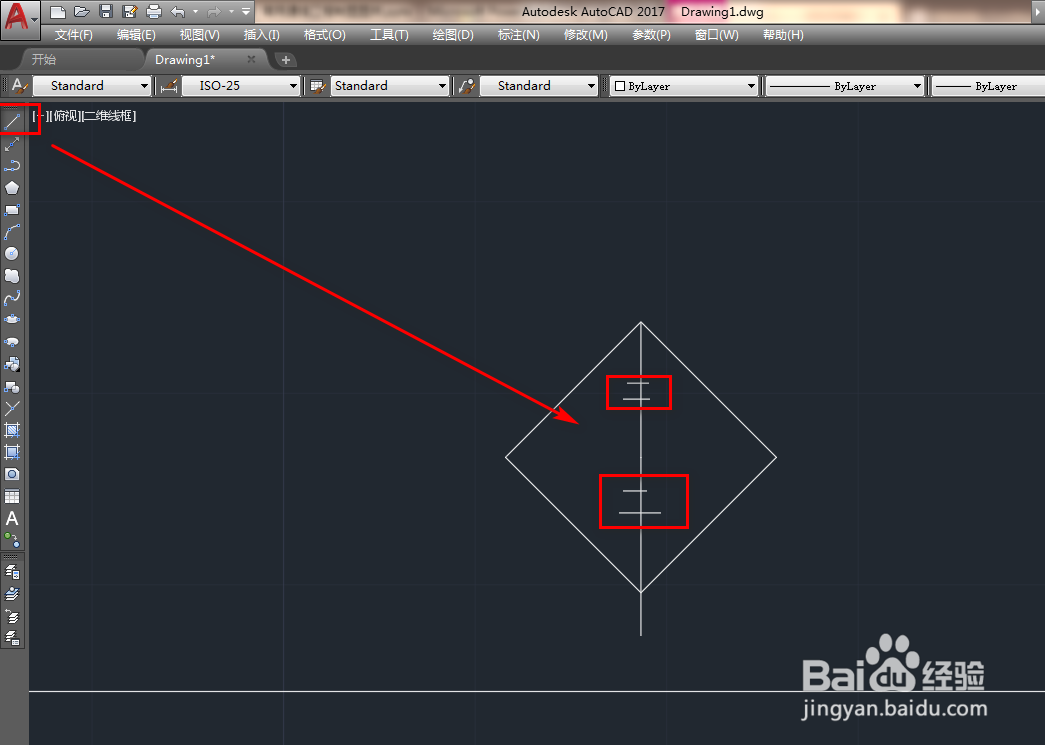

5/9使用镜像工具，将其中修剪掉的两段横线补齐，如下图。

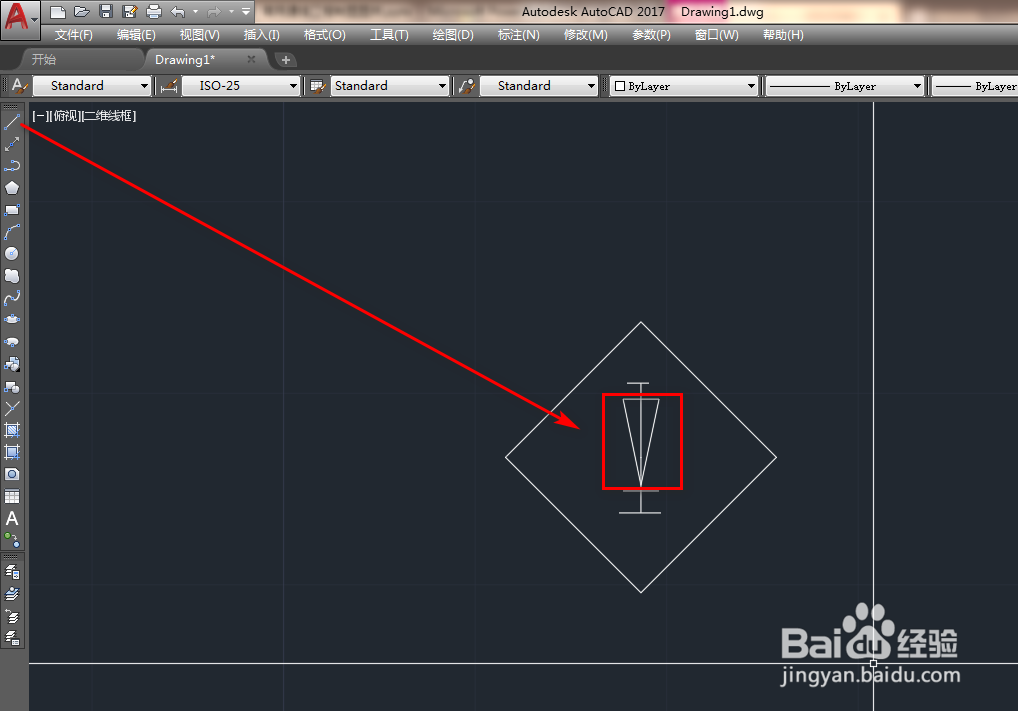

6/9使用直线工具，连接两条斜线，如下图。

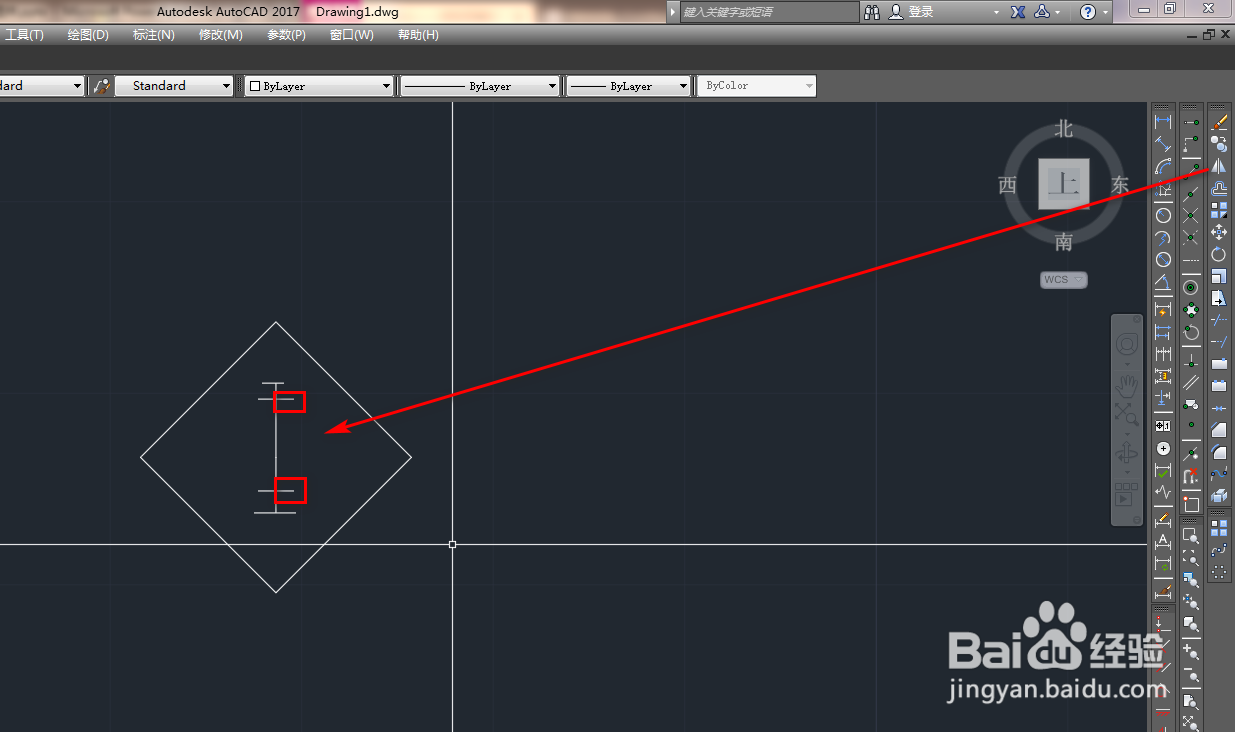

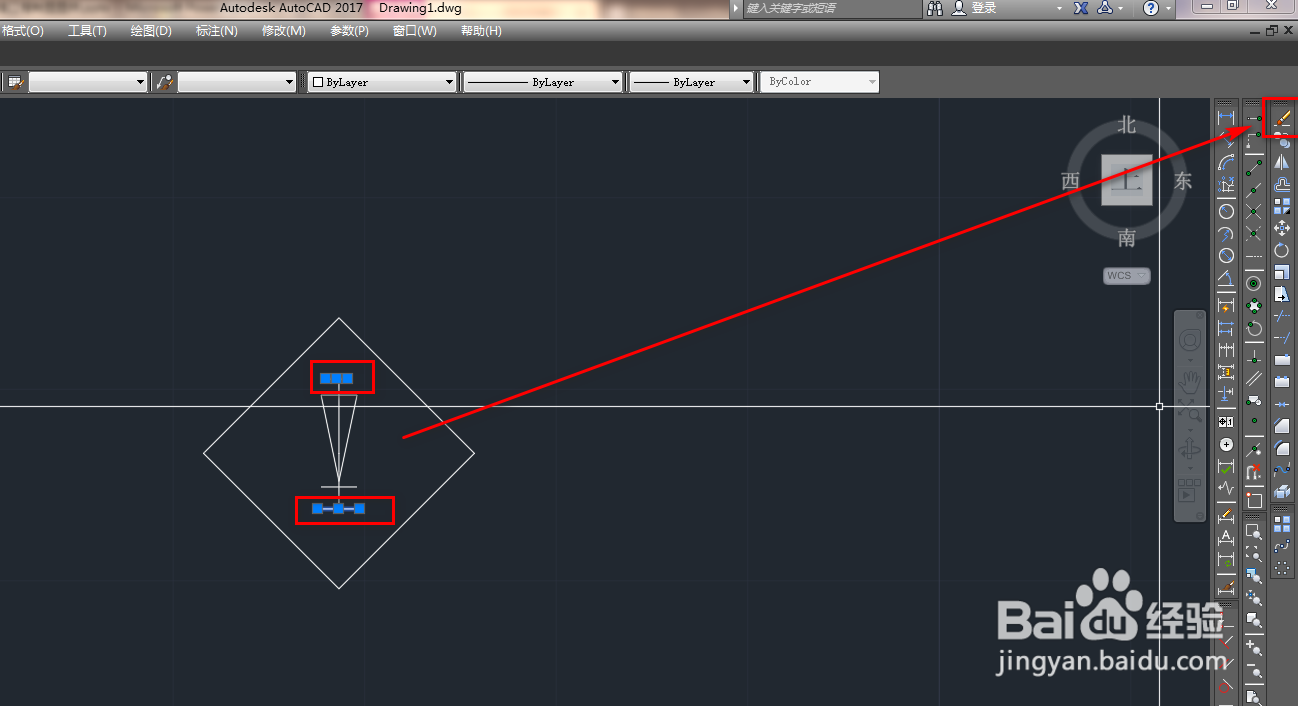

7/9选中两条横线，使用删除工具将其删除，如下图。

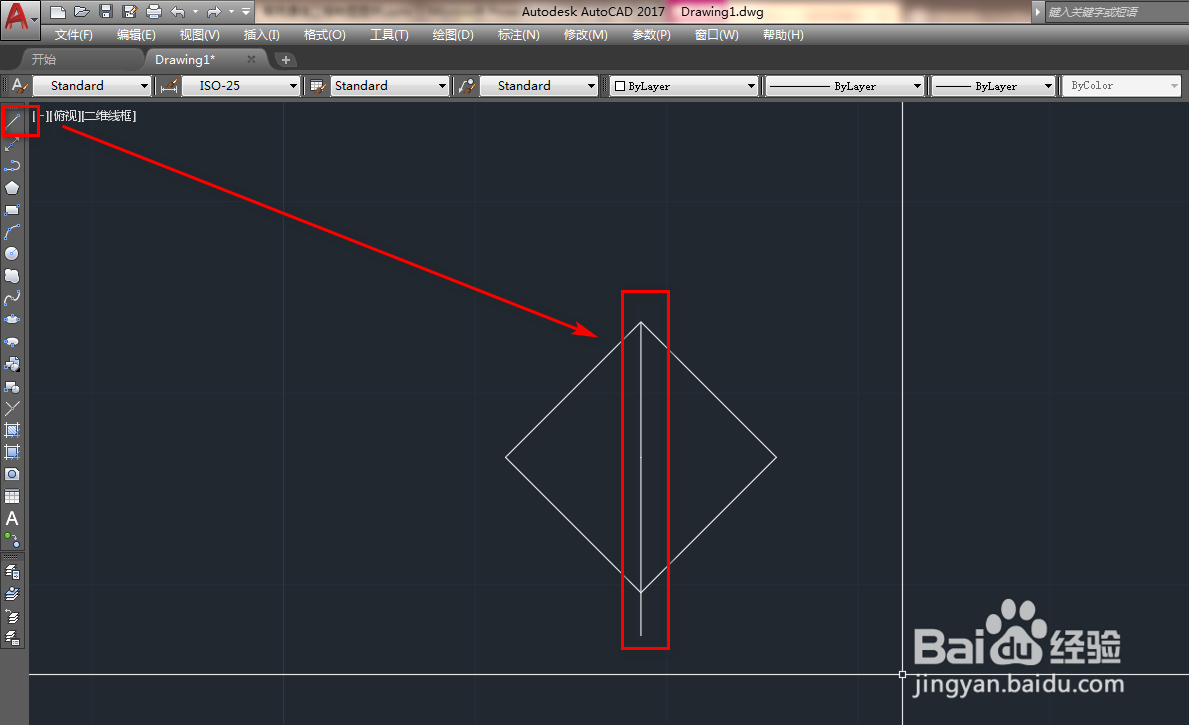

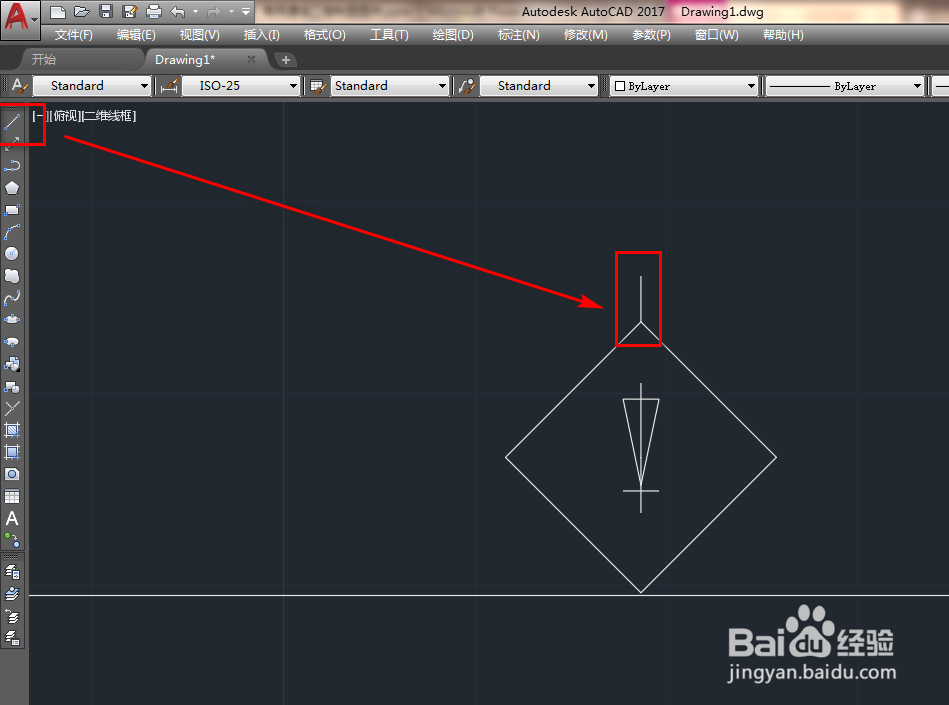

8/9使用直线工具，以正方形的上顶点为起点，绘制一条竖线，如下图。

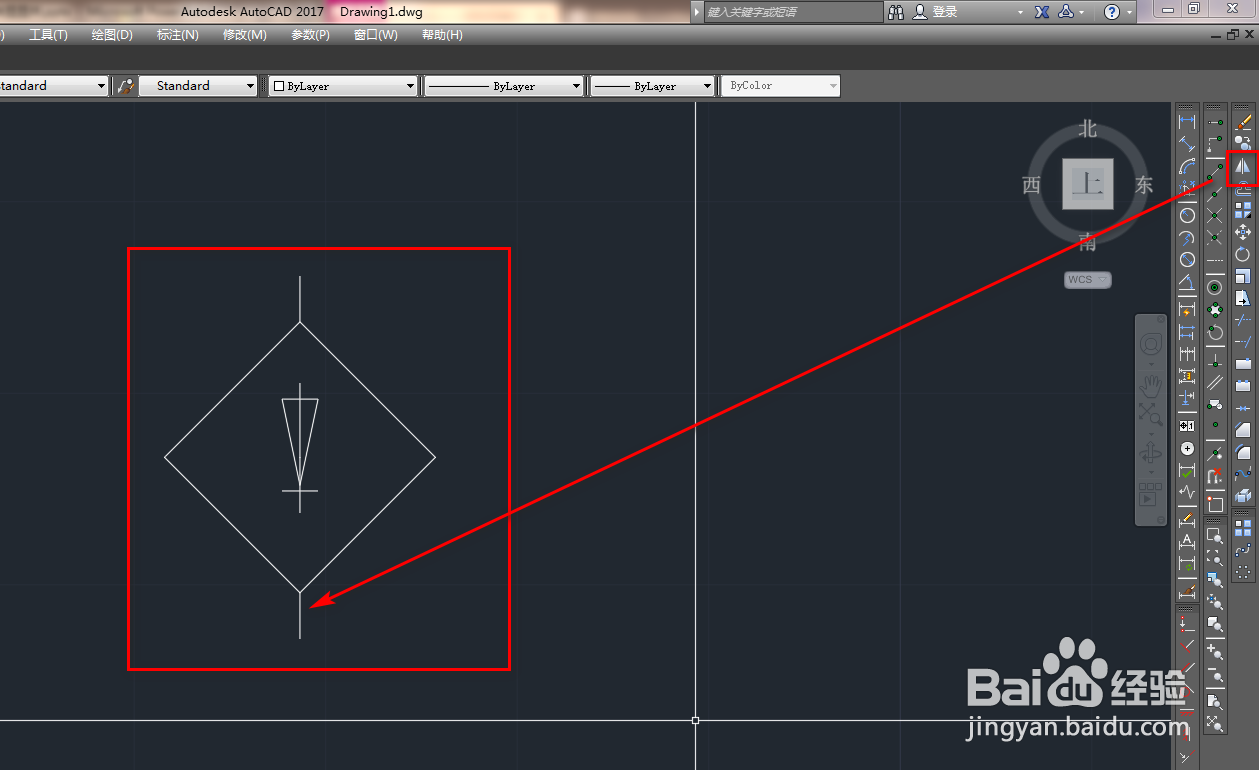

9/9使用镜像工具，以正方形中心横线为镜面做镜像，就得到了我们需要的桥式全波整流器图示，如下图。
