UG新建草图时怎么正确定义草图平面的方向

来源：网络收集点击：时间：2024-05-15

【导读】：

UG新建草图时，系统会默认判断草图平面和方向，但是默认定义的草图平面和方向不一定是我们想要的，这样会导致不好观察草图，我们可以通过自定义草图平面和方向来解决该问题工具/原料more电脑UG NX 11.0软件方法/步骤1/5分步阅读

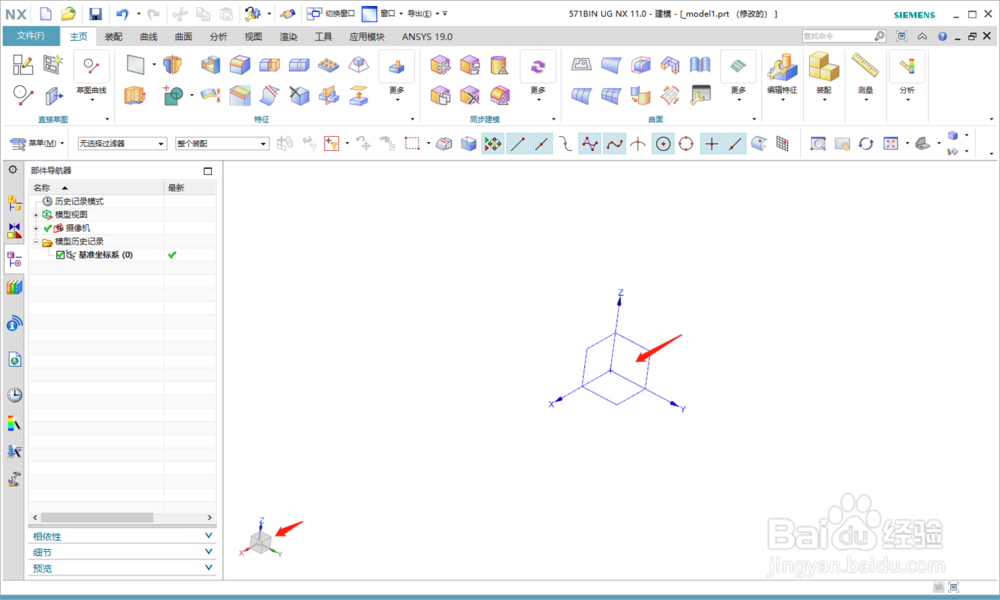

新建任意一个部件，我们发现工作坐标系和系统坐标系的方向是一致的，这种情况下创建草图时，系统自动判断的草图平面和方向大多是可以满足我们要求的

2/5

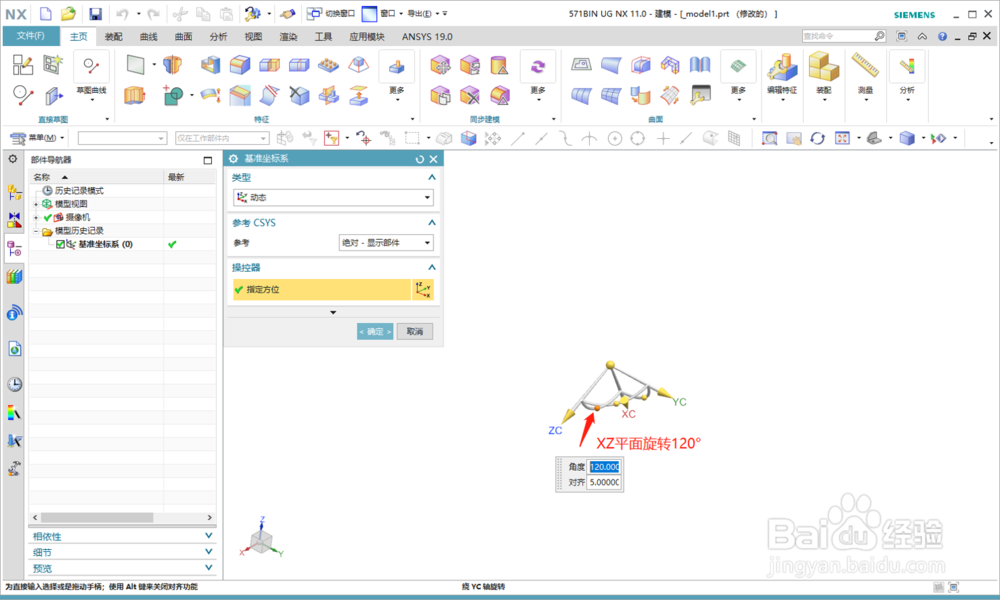

为便于说明，我们把工作坐标系角度调整一下，双击工作坐标系，选择XZ平面中间的点，输入120°即可得到如图状态

3/5

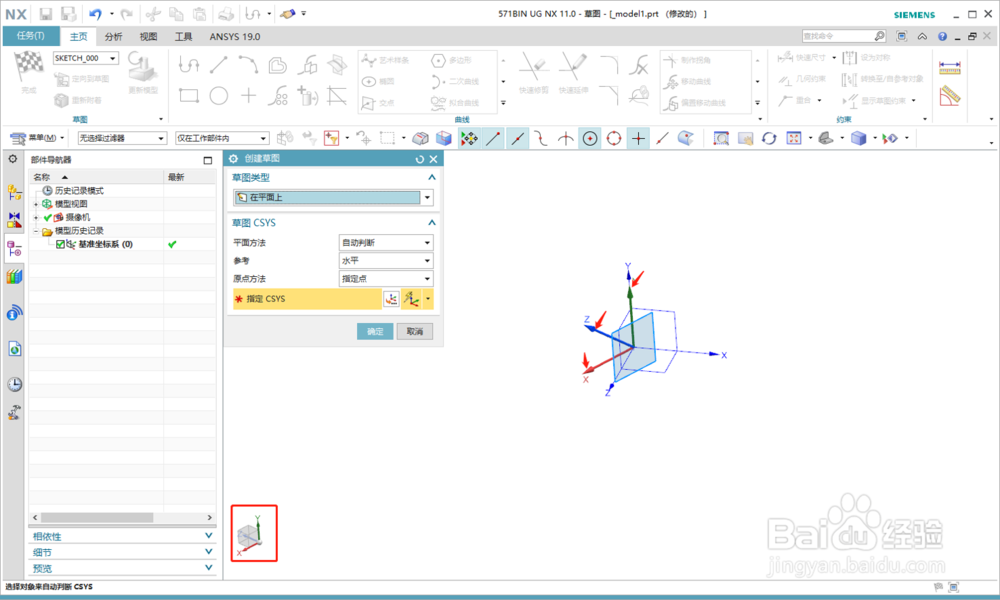

确定好后，我们准备在XY平面创建一个草图，这时你把鼠标移动到XY平面处，发现系统默认判断的草图平面和方向虽然和系统坐标系的一致，但是就和工作坐标系的不一样了，这样创建的草图并不是我们想要的

4/5

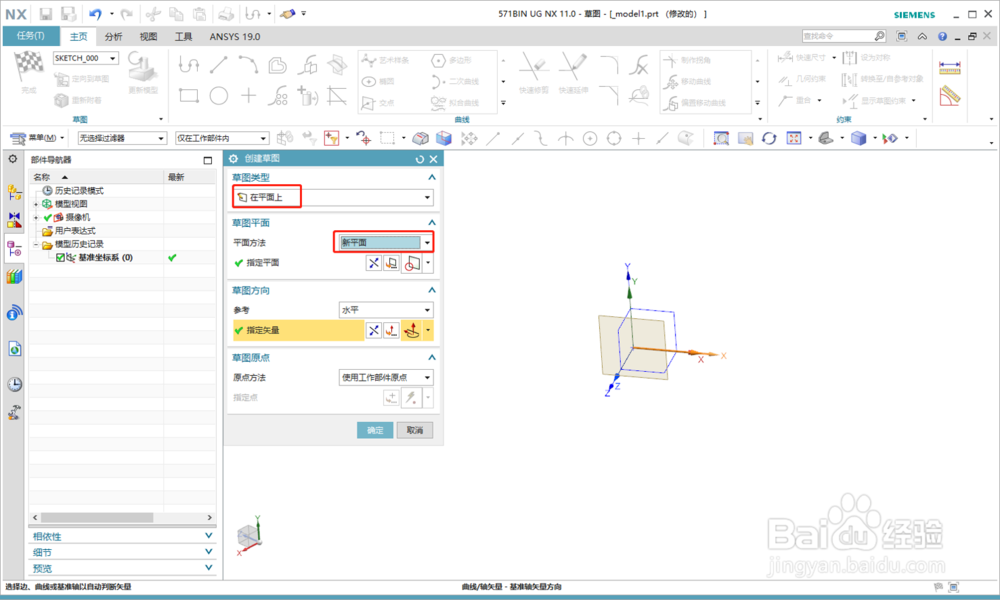

点击创建草图命令后，不要急着选择草图平面，我们先把草图类型选择为在平面上，草图方法选择新平面，这时在选择XY做为草图平面，参考位置选择水平则矢量选择+X，参考位置选择竖直则矢量选择+Y，矢量的正负也是根据实际情况确定，草图原点也可以指定倒任意位置，全部设置好后再点击确定

5/5

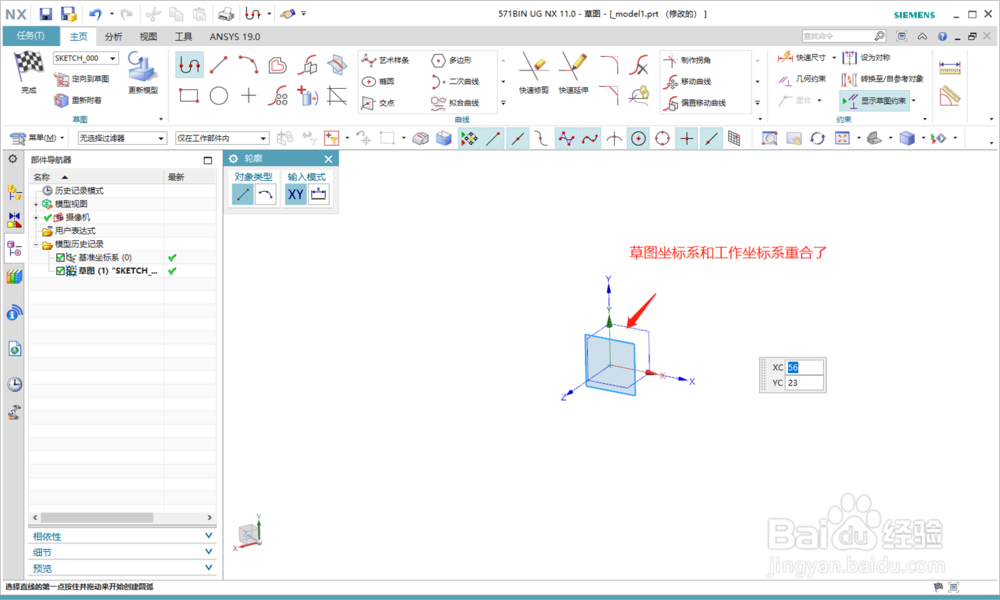

确定后发现，创建的草图坐标系就和工作坐标系重合了，这样进入草图时草图方向就不会乱转了

注意事项

矢量方向需要根据实际情况选择水平还是竖直的

草图原点最好选择在所画草图位置的附近，不一定是草图原点

草图平面方向
