我们在工作当中，常常不只是绘制一些简单的图形，还需要绘制一些复杂多变的机械零件图，这些复杂的图，其实就是多了几套操作命令附在上面，让设计出来的零件能够更加的好用，今天我们就来画一下复杂的机械小臂。工具/原料more电脑SolidWorks2018方法/步骤1/7分步阅读

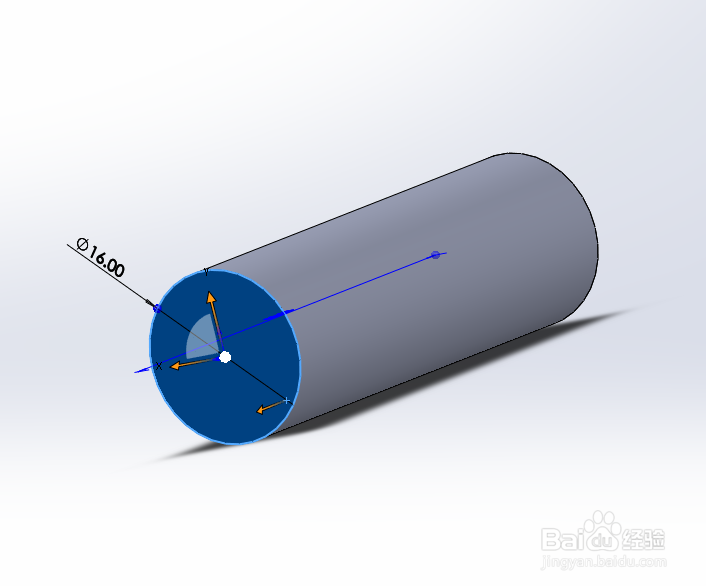

新建文件.用快捷键CTRL+N，建立新文件。(练习地时候，我们一定要坚持用快捷键，可以极大地提高效率).点击设计树下面的前视基准面，右击选择草图绘制，选择草图面板上面的圆命令。之后点击拉伸凸台基体，长度设置为50mm.直径设置为16mm.如下图

2/7

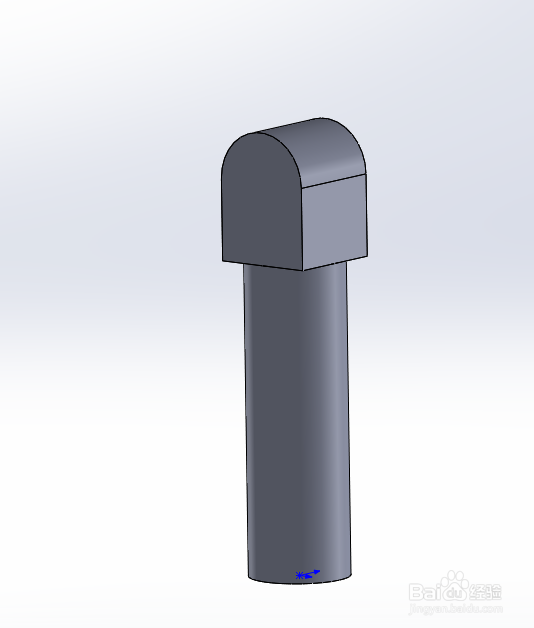

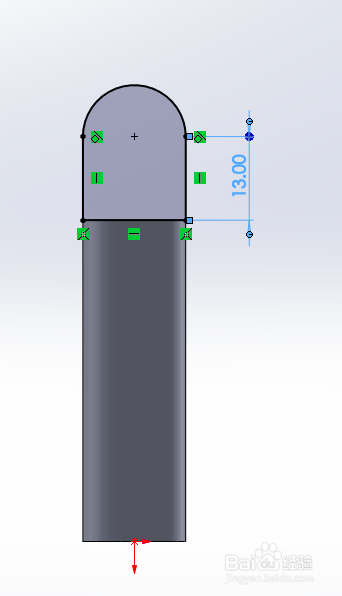

绘制连接.按快捷键CTRL+6.点击上视基准面，右击点草图绘制，绘制草图，用直接和三点圆弧两个命令来完成.接着拉伸凸台基体.绘制效果如下

3/7

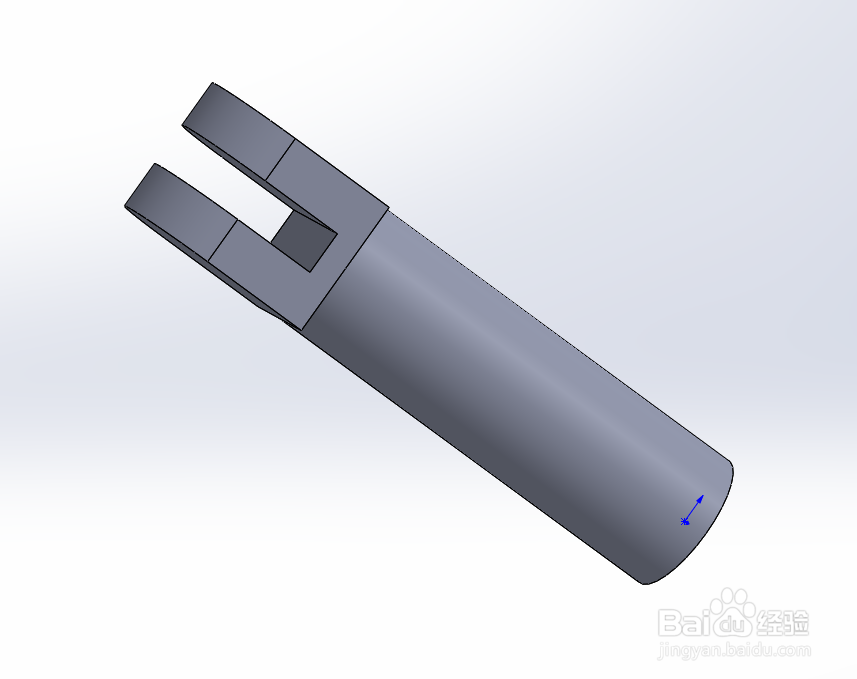

拉伸切除中间实体.这一步来切掉中间位置。按CRTL+6，继续选择上视基准面，右击选择草图绘制.选择边角矩形.绘制草图如下，之后选择特征面板上的拉伸切除按钮，设置两侧对称，距离定为5mm。

4/7

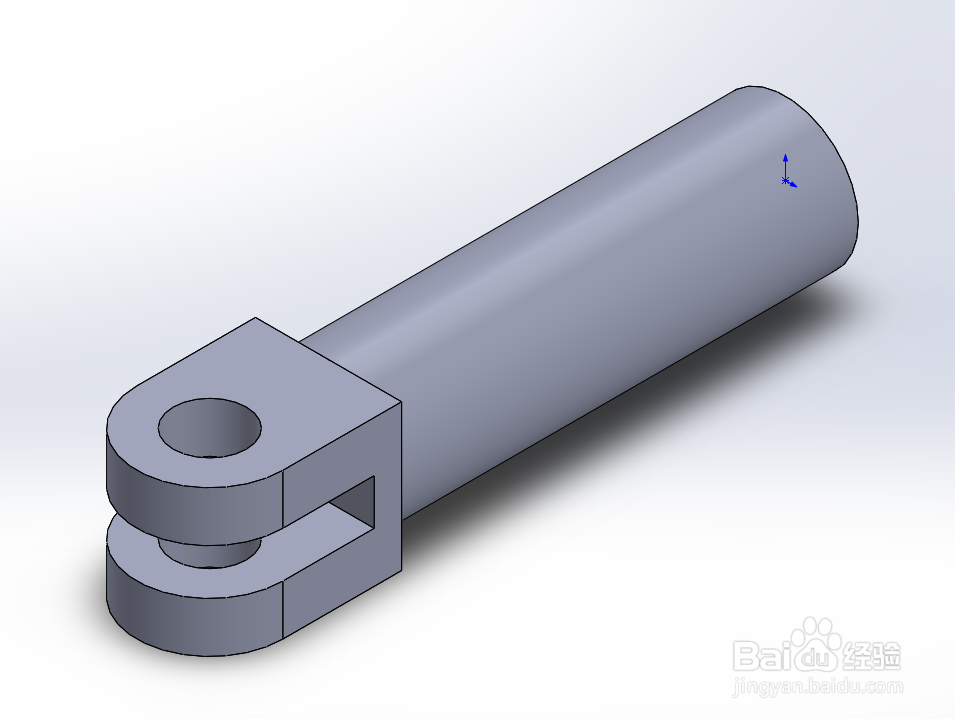

绘制连接孔.这一步绘出连接孔。按快捷键CTRL+6，继续点击上视基准面，右击草图绘制，点草图面板上面的圆命令，选择中心的位置绘制圆，之后拉伸切除，选择完全贯穿-两者。

5/7

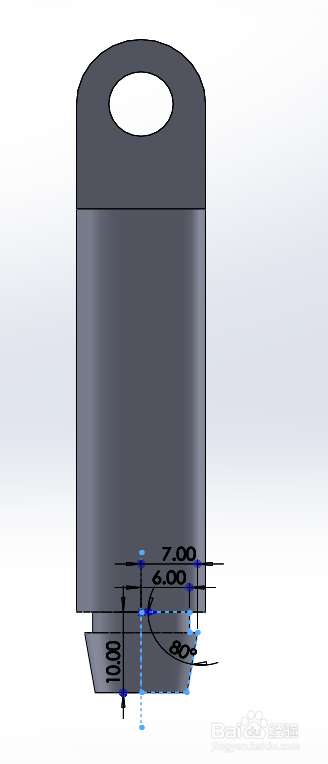

绘制下端。按快捷键CTRL+6，点击上视基准面，右击草图绘制，在草图面板上选择直线命令来绘制，绘制完用旋转实体命令来成型.

6/7

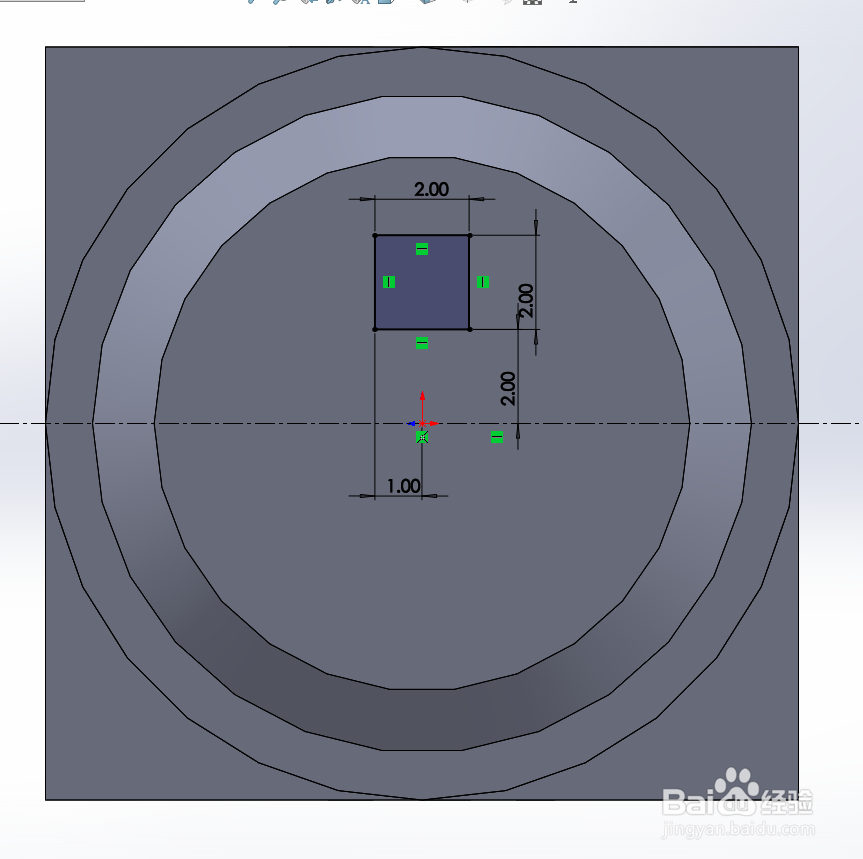

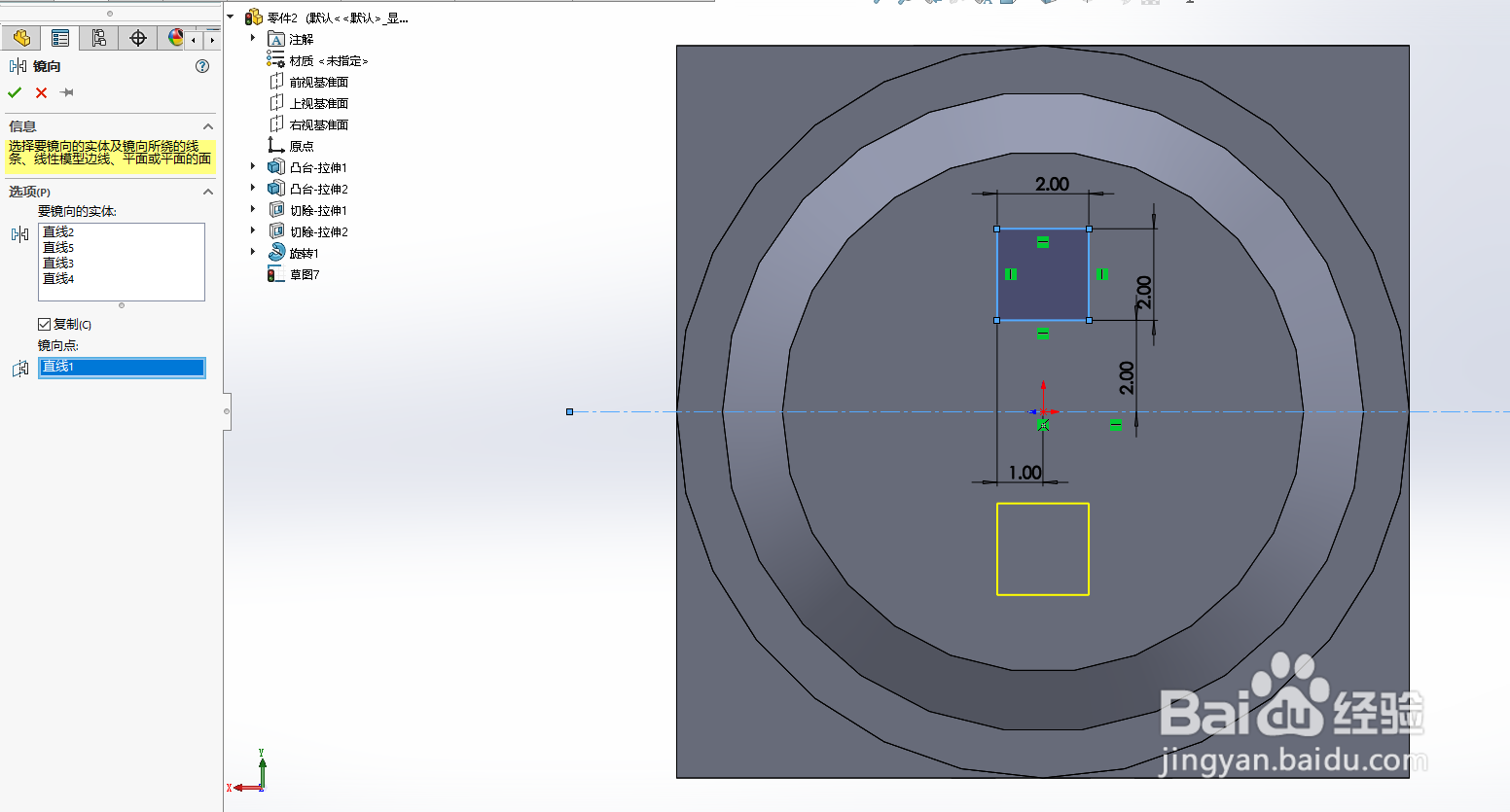

绘制下端插杆.点击最下端，在这个面上绘制草图.按住CTRL+2，选择该面，右击草图绘制，绘制如下草图.之后点击草图面板上面的镜像实体.

7/7

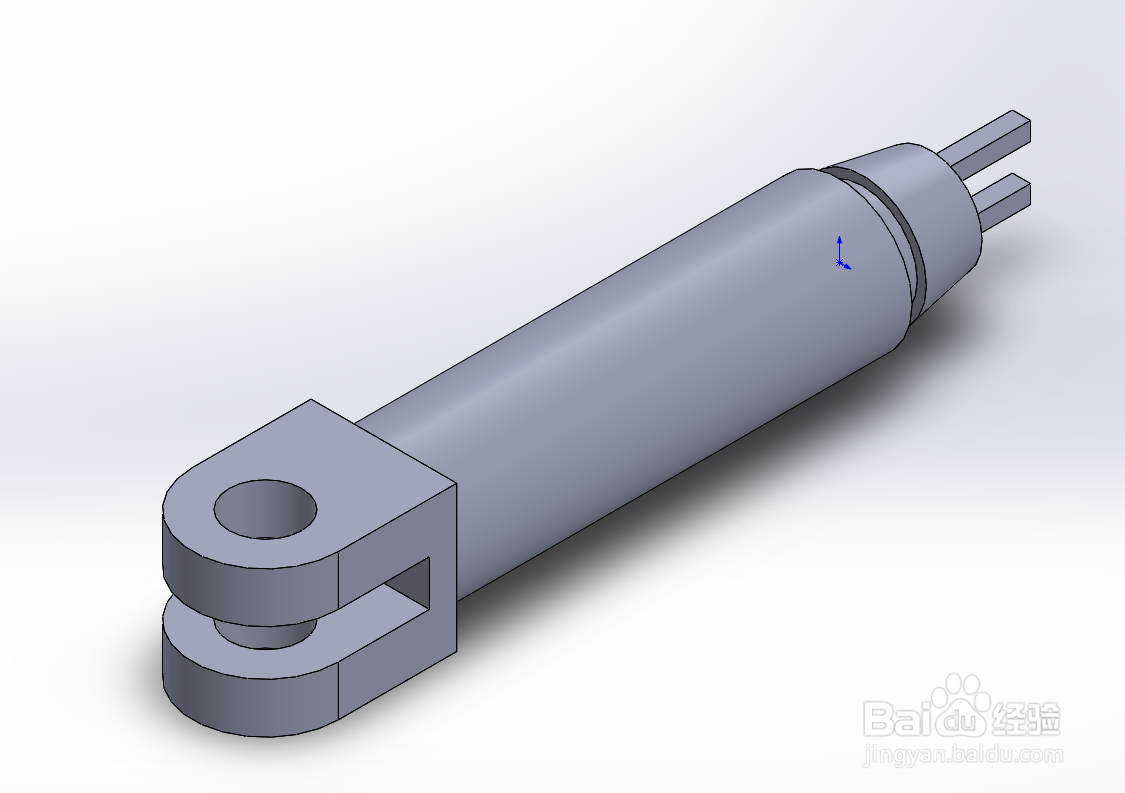

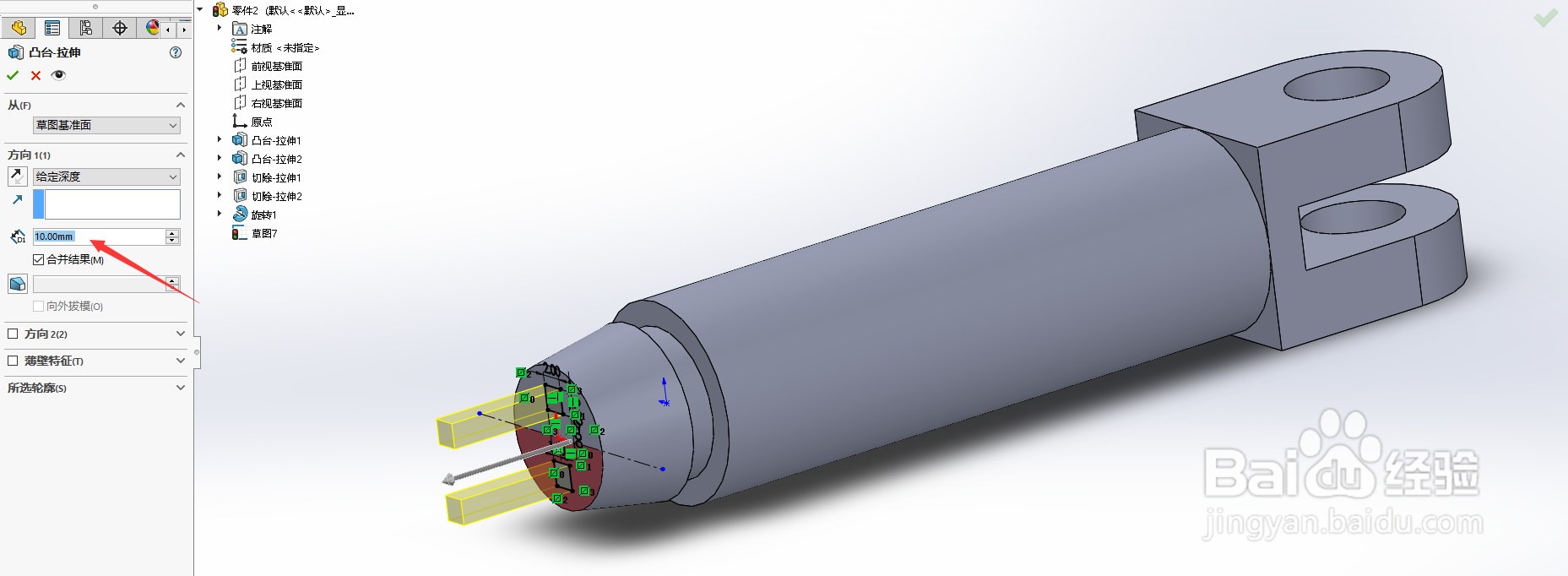

拉伸实体.接上部之后，我们点击特征面板上面的拉伸凸台基体按钮，进行实体拉伸，拉伸长度设置为10mm。点击确定，之后我们就绘制完毕.

注意事项

每天坚持练习软件的各种功能，这样才能满足我们在工作中遇到的各种的设计需求.
