在广联达图形算量中，由于对于装修等可以按照房间的用途来布置附着物，但是在广联达中房间的定义是必须是有四面墙的封闭空间，所有在次情况下虚墙就可以满足，虚墙可以理解为是以个假设的墙，不会对算量的结果产生影响，但是虚墙可以和其他的墙一起组成封闭的空间等，来计算其他的工程量。工具/原料more广联达图形算量方法/步骤1/6分步阅读

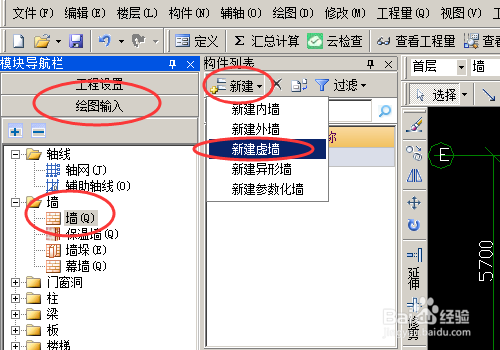

新建虚墙，点击图形算量绘图输入---墙--墙--新建--新建虚墙。

2/6

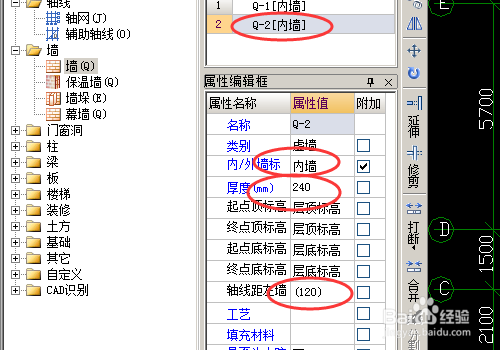

在新建的虚墙中(Q-2)属性中设置内外墙、墙厚和轴线距左墙的距离。

3/6

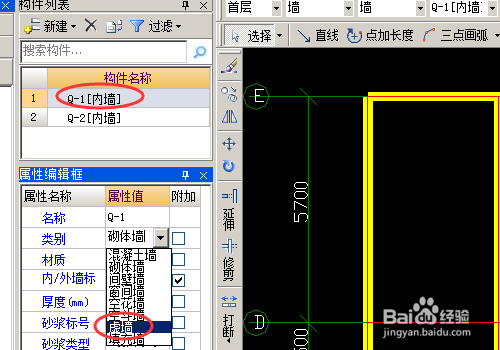

当然我们也可把原本的墙体改为虚墙，在此我们拿Q-1来说原本是砌体墙，我们在下方的属性编辑器中类别选项中点击下拉三角，选择虚墙，由于Q-1本身在图形中已经绘制有墙体，当我们把它的类别改为虚墙后所有的墙体都会变成虚墙。

4/6

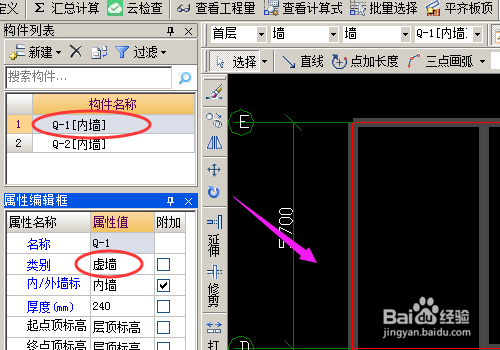

我们可以看到当把Q-1改为虚墙时，在模型中的所有Q-1都变为了虚墙。这两种方法都可创造出虚墙。

5/6

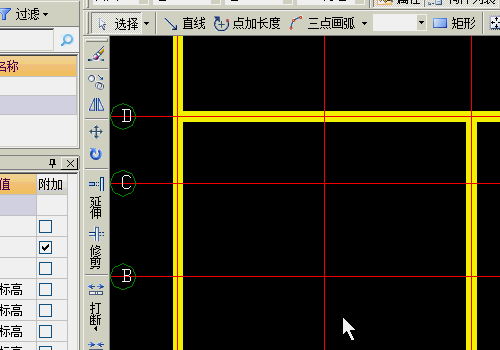

虚墙的绘制和普通的墙体绘制是一样的，我们以直线来绘制一个虚墙。

6/6

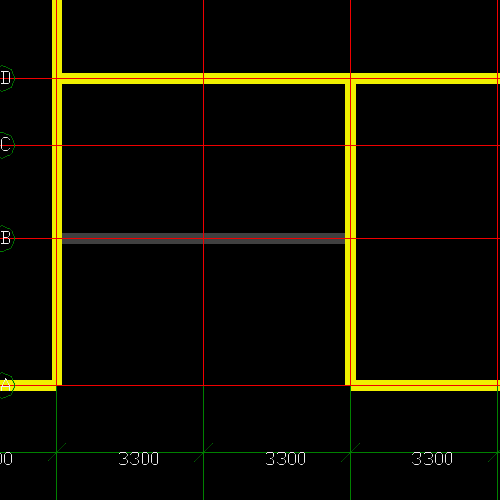

虚墙除了不会计算工程外，和其他的墙是一样的；默认的情况下虚墙显示的是灰色透明的。

注意事项

如有帮助请投票；不妥之处请见谅。
