Altium designer 09导出gerber详细图文教程，很多不太熟悉Altium designer 09软件操作的朋友，都会遇到不知道怎么输出gerber资料的问题，本教程详细讲解了Altium designer 09软件输出gerber资料的全过程，非常实用。工具/原料more电脑Altium designer 09软件，PCB文件方法/步骤1/13分步阅读

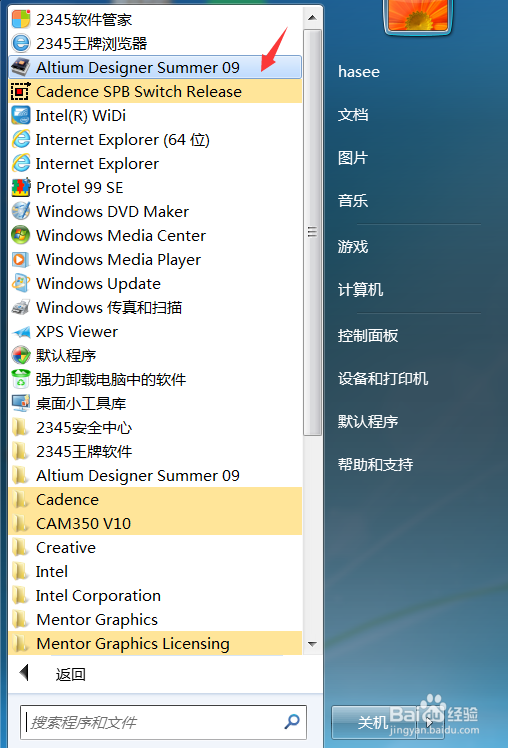

首先通过开始菜单打开Altium designer 09软件

2/13

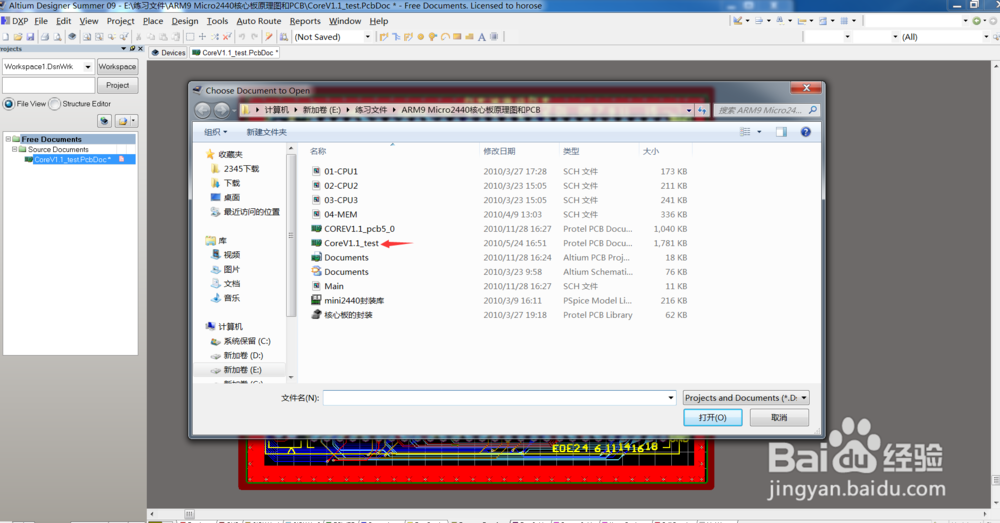

打开软件后，在Altium designer 09里面打开需要转gerber的PCB文件

3/13

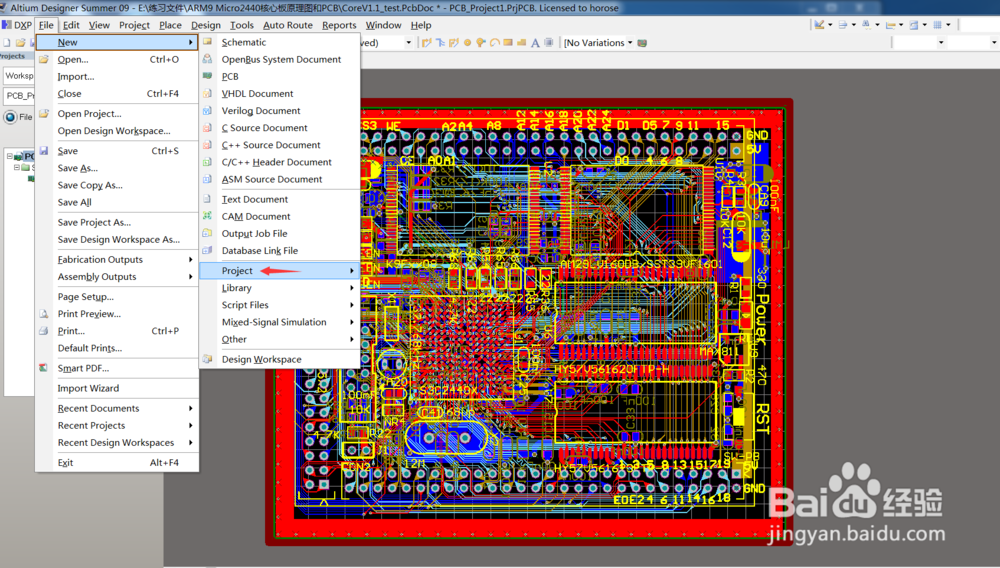

打开PCB文件后，如果没有项目文件就要新建项目文件，file-new-project-pcb project

4/13

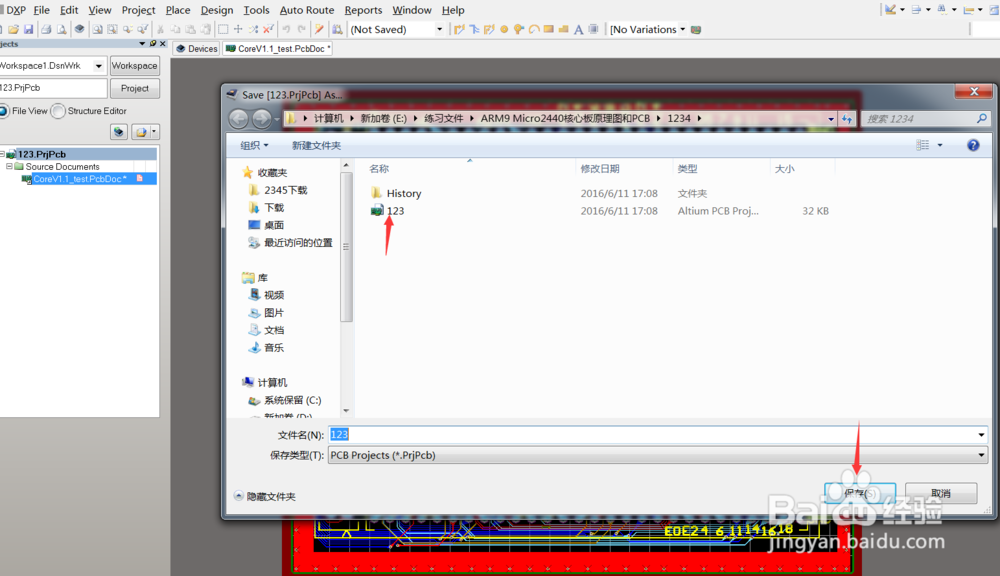

把PCB文件放在项目文件中，一起保存

5/13

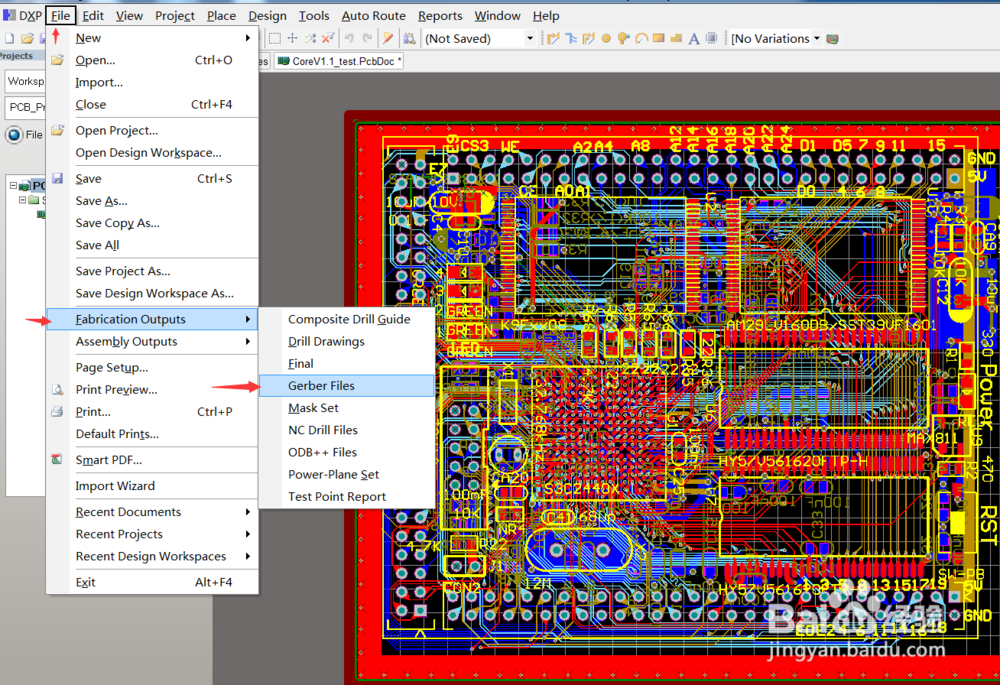

项目文件保存好后，点击菜单栏中选择file-fabracationg outputs-gerber files

6/13

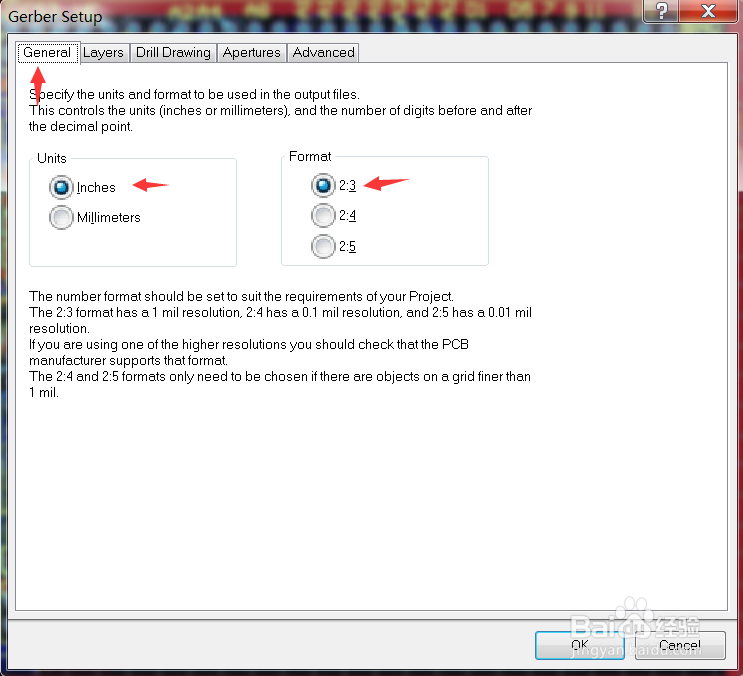

弹出对话框，点击general，选择英制，2:3（或者其他）

7/13

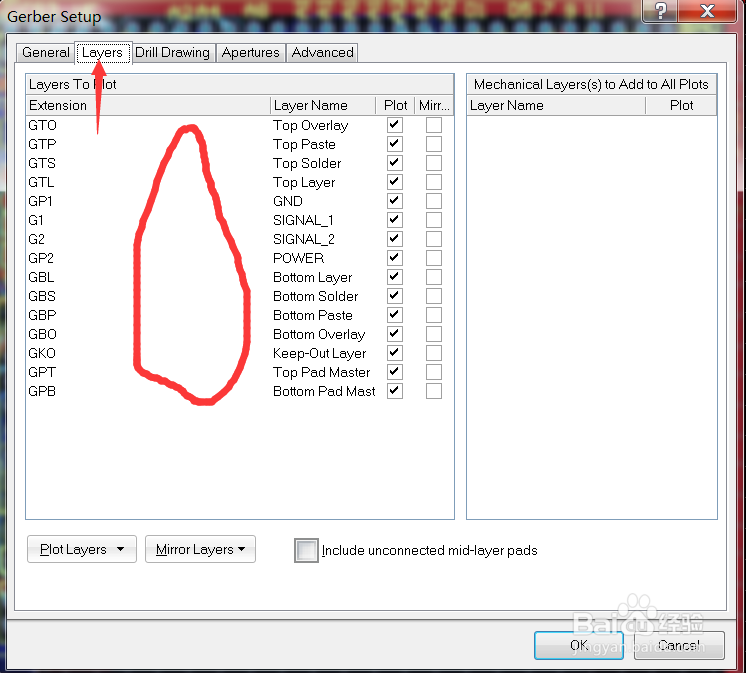

点击对话框菜单栏中layer，选择出gerber资料相应的层，

8/13

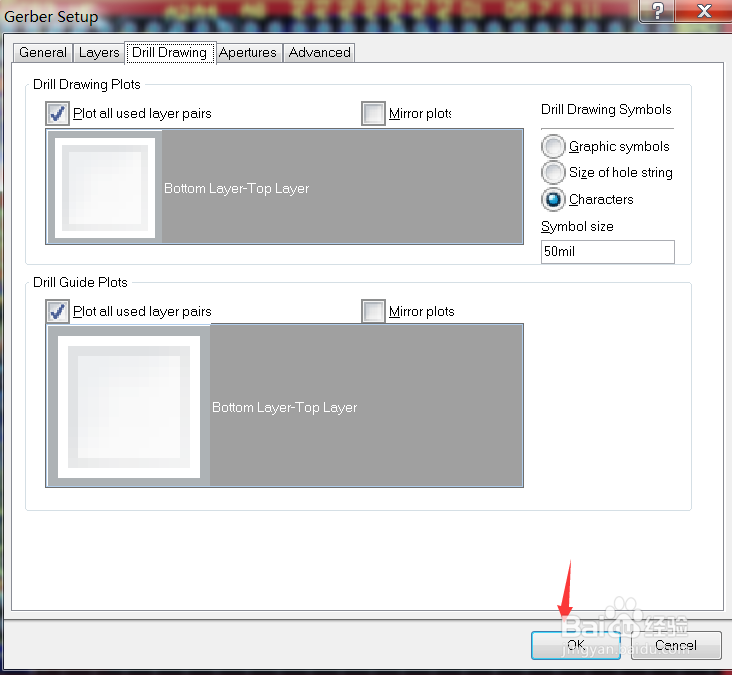

点击对话框菜单栏drill drawing,在相应地方选中，还有分孔图形式，然后点击OK,CAM文件已经处理好，接下来处理钻孔文件

9/13

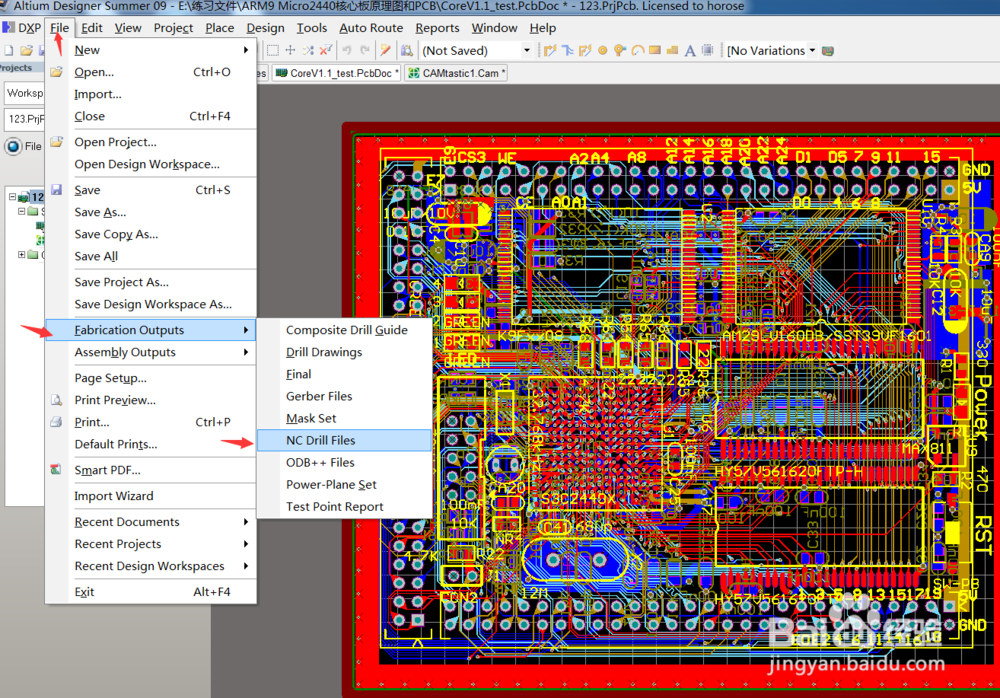

点击菜单栏中选择file-fabracationg outputs-NC drill

10/13

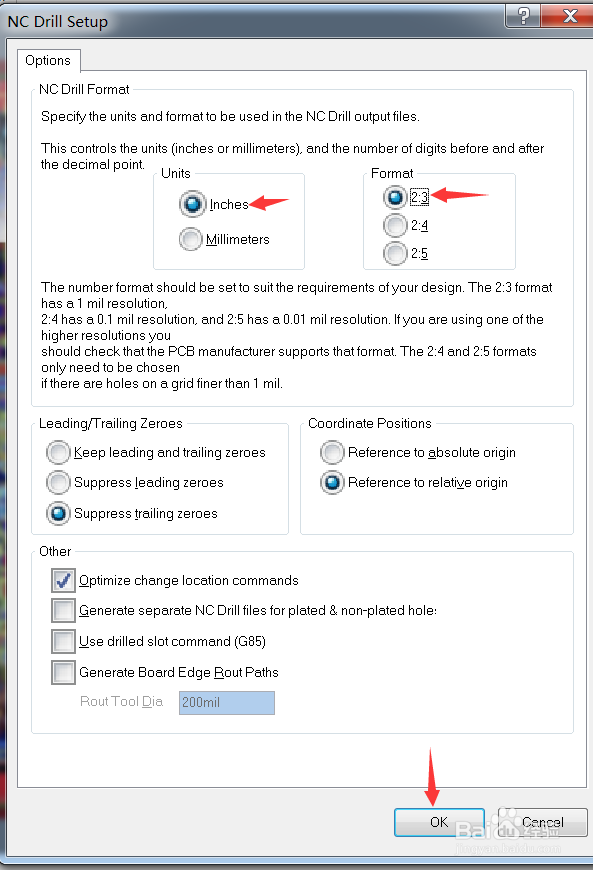

出现对话框，选择英制，2:3

11/13

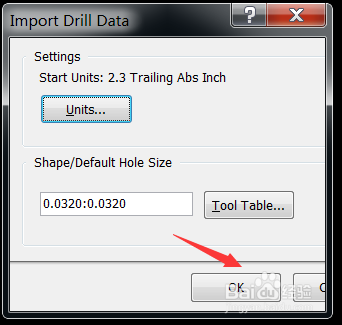

出现对话框，点击OK

12/13

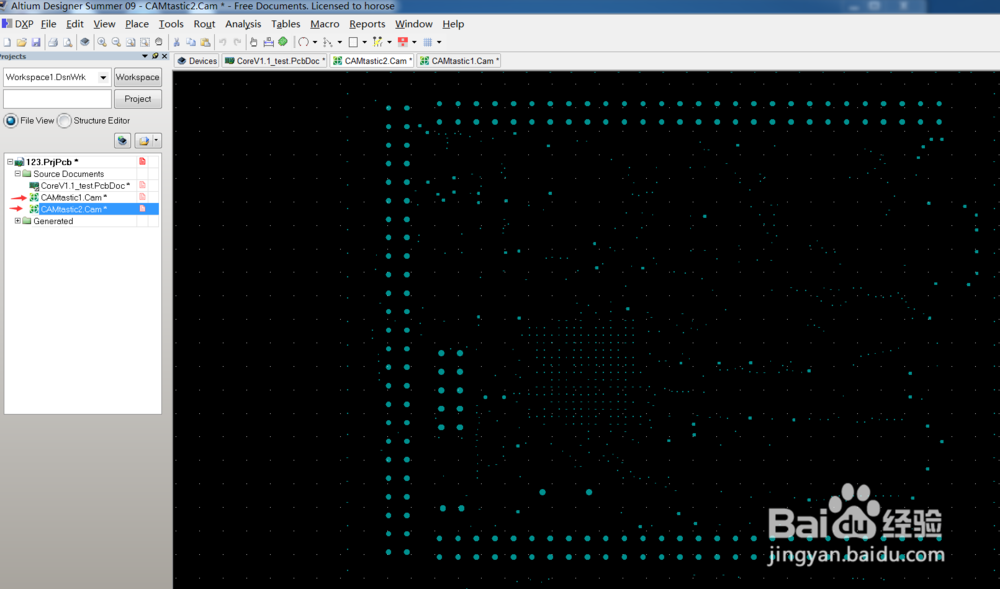

钻孔文件已经生成

13/13

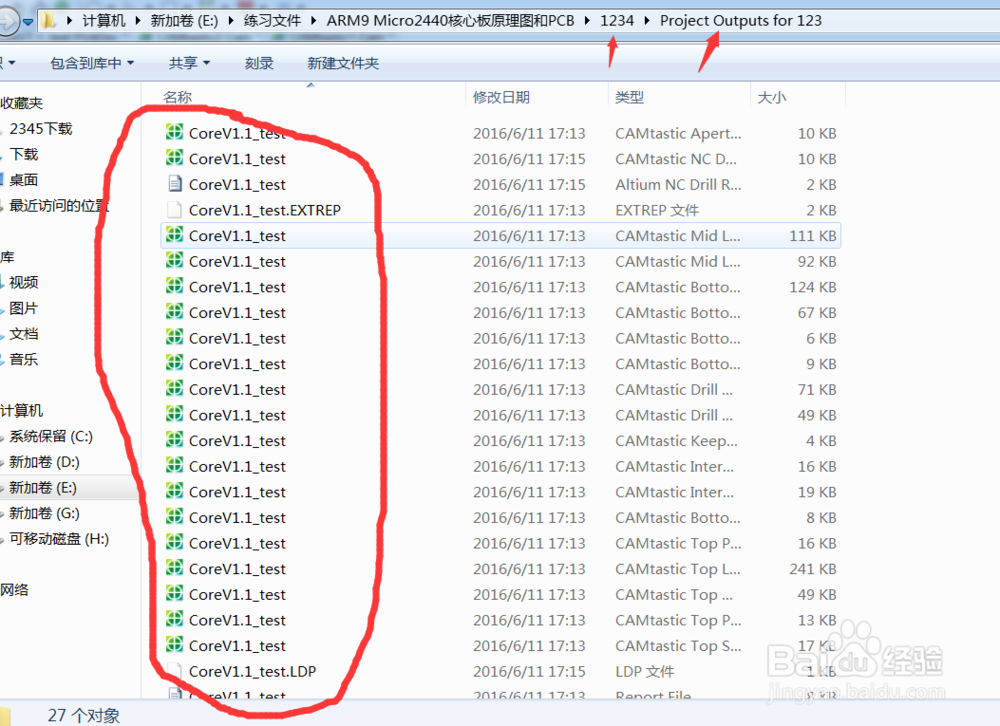

找到项目文件夹保存的位置，生成的gerber资料就存放在项目文件夹中

注意事项

如果遇到PCB板很大的情况下，就需要把输出gerber的对话框中的XY值后面各加一个0
