订阅如何用CAD绘制标高符号？

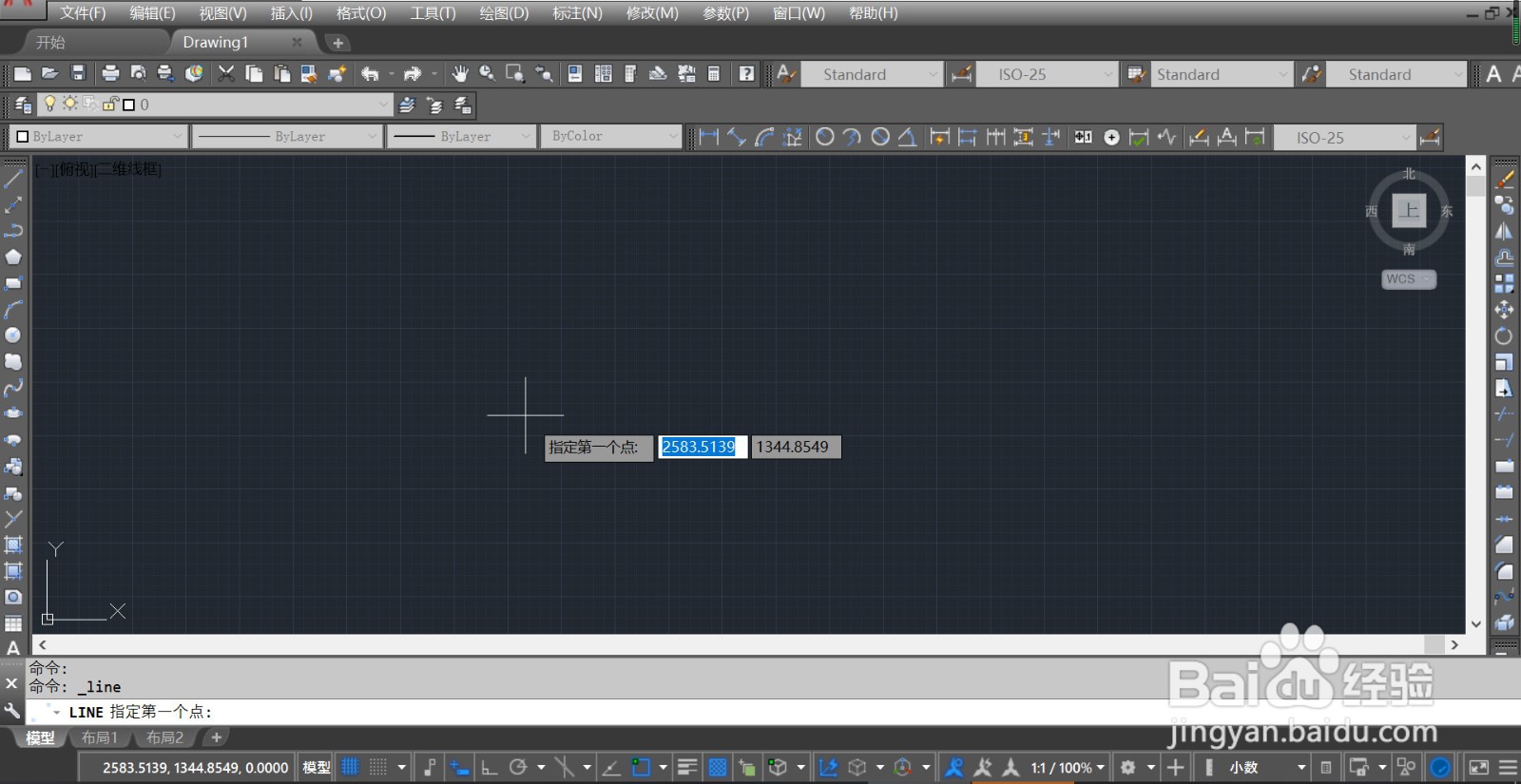

来源：网络收集 点击： 时间：2024-05-161.打开CAD软件，创建一个绘图文件，点击左侧绘图面板中的直线图标，命令行提示【LINE指定第一个点】。

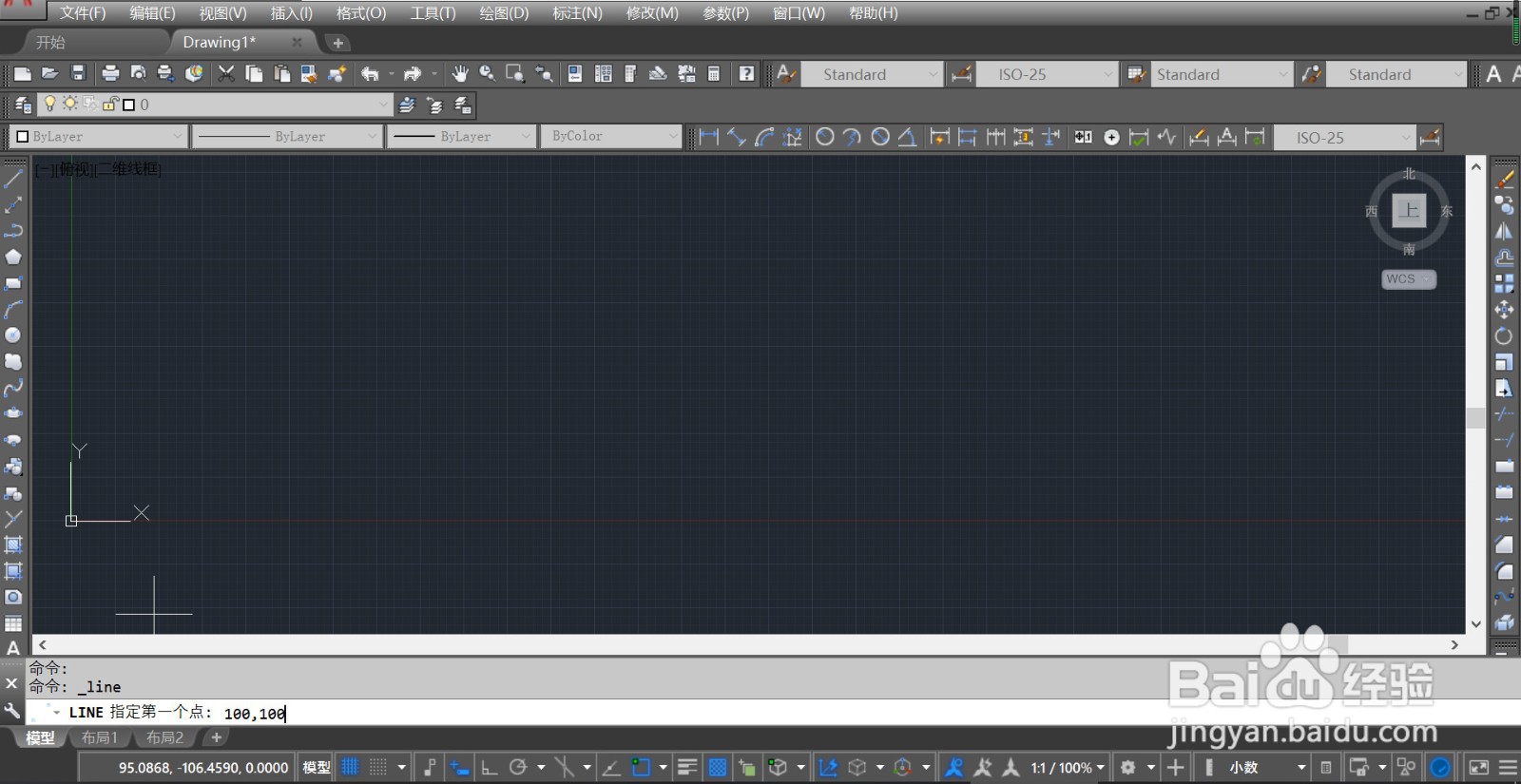

2/62.在命令行【LINE指定第一个点】后，输入第一个点的位置“100，100”，该坐标值是直角坐标值，是相对于坐标原点的坐标值，输入后，按空格键。

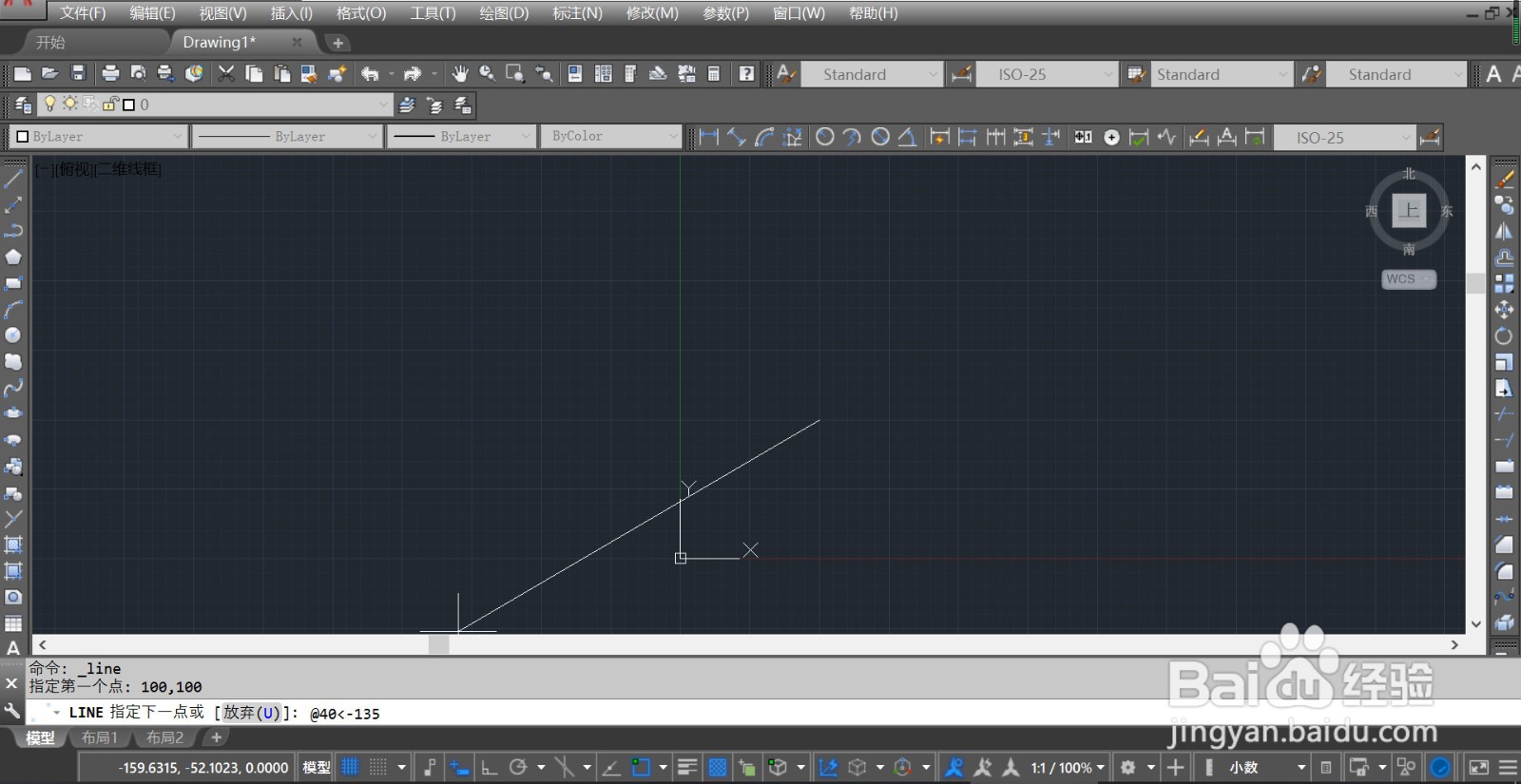

3/63.命令行提示【LINE指定下一点或放弃】，输入“@40-135”，此坐标值为相对第一点的极坐标值，输入后，按空格键。

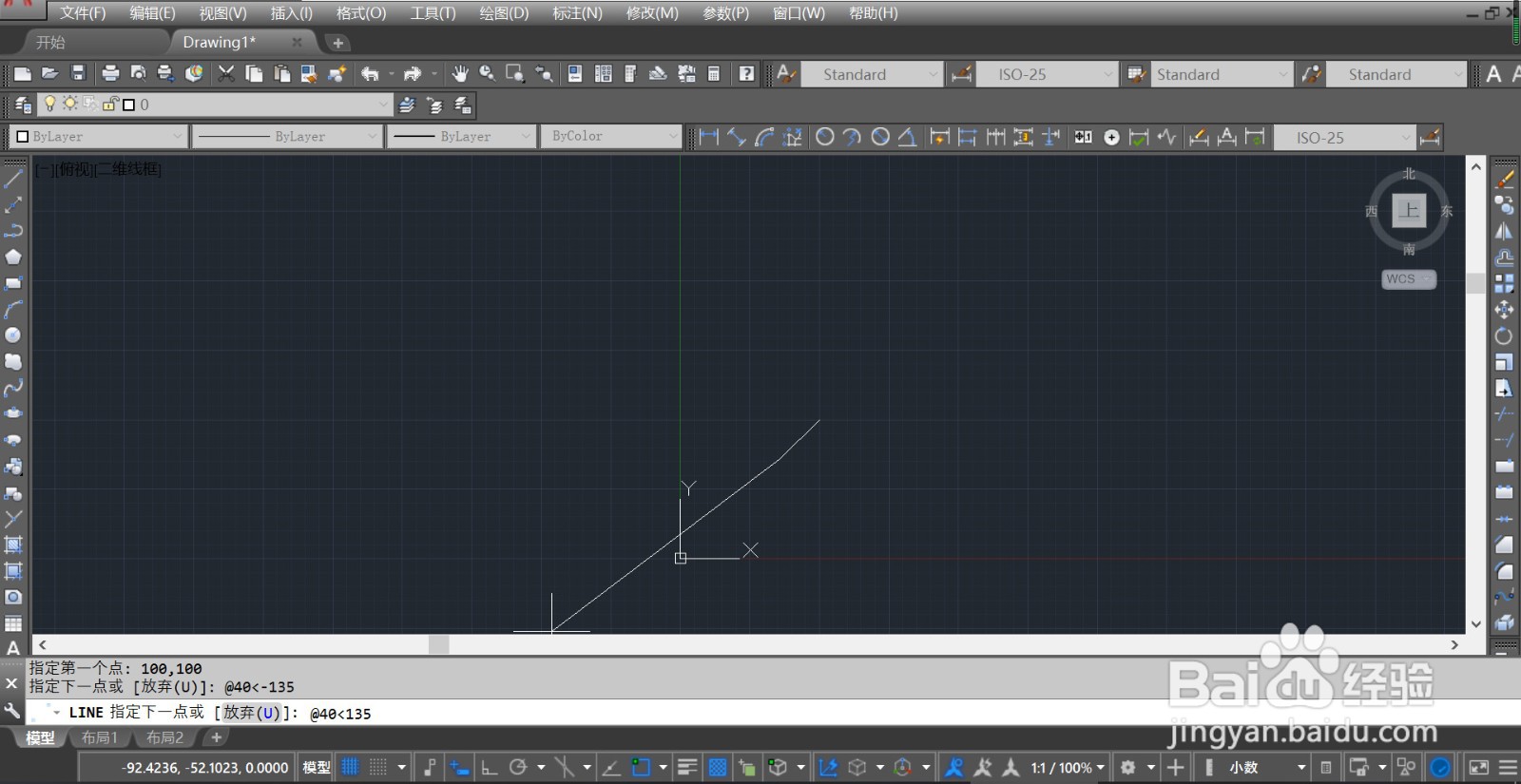

4/64.命令行提示【LINE指定下一点或放弃】，输入“@40135”，此坐标值为相对第二点的极坐标值，输入后，按空格键。

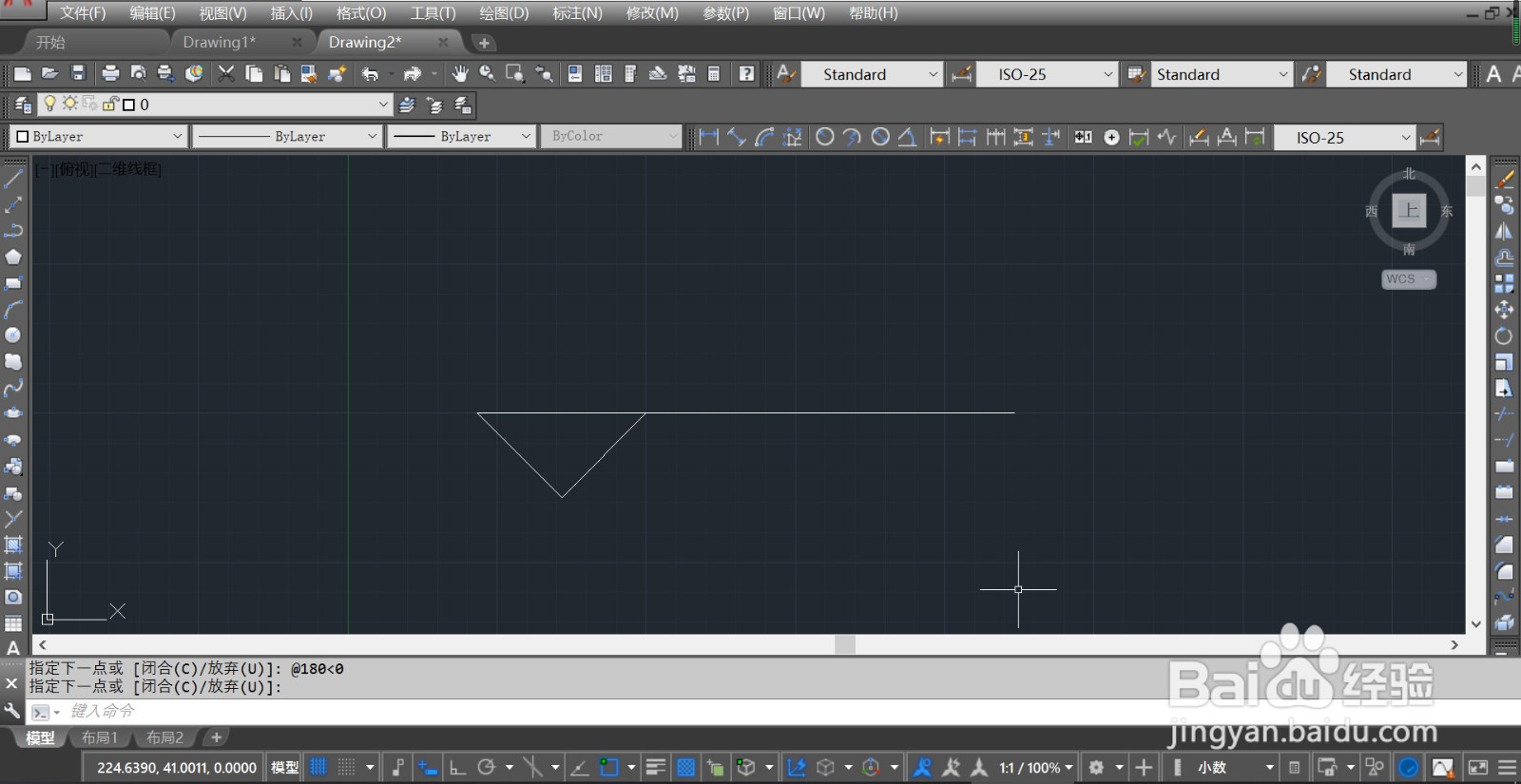

5/65.命令行提示【指定下一点或闭合/放弃】，输入“@1800”，此坐标值为相对第三点的极坐标值，输入后，按空格键。命令行提示【指定下一点或闭合/放弃】，按Enter键结束直线命令，绘图完成。
6/6总结：
1.打开CAD软件，创建一个绘图文件，点击左侧绘图面板中的直线图标，命令行提示【LINE指定第一个点】。
2.在命令行【LINE指定第一个点】后，输入第一个点的位置“100，100”，该坐标值是直角坐标值，是相对于坐标原点的坐标值，输入后，按空格键。
3.命令行提示【LINE指定下一点或放弃】，输入“@40-135”，此坐标值为相对第一点的极坐标值，输入后，按空格键。
4.命令行提示【LINE指定下一点或放弃】，输入“@40135”，此坐标值为相对第二点的极坐标值，输入后，按空格键。
5.命令行提示【指定下一点或闭合/放弃】，输入“@1800”，此坐标值为相对第三点的极坐标值，输入后，按空格键。命令行提示【指定下一点或闭合/放弃】，按Enter键结束直线命令，绘图完成。
