ug二维出图的时候时常会遇见需要把零件的某个细节放大，以方便更好的看清楚局部细节，但是有时候投影出来的局部视图不合理性，这时就需要重新编辑局部视图了工具/原料more电脑，ug方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

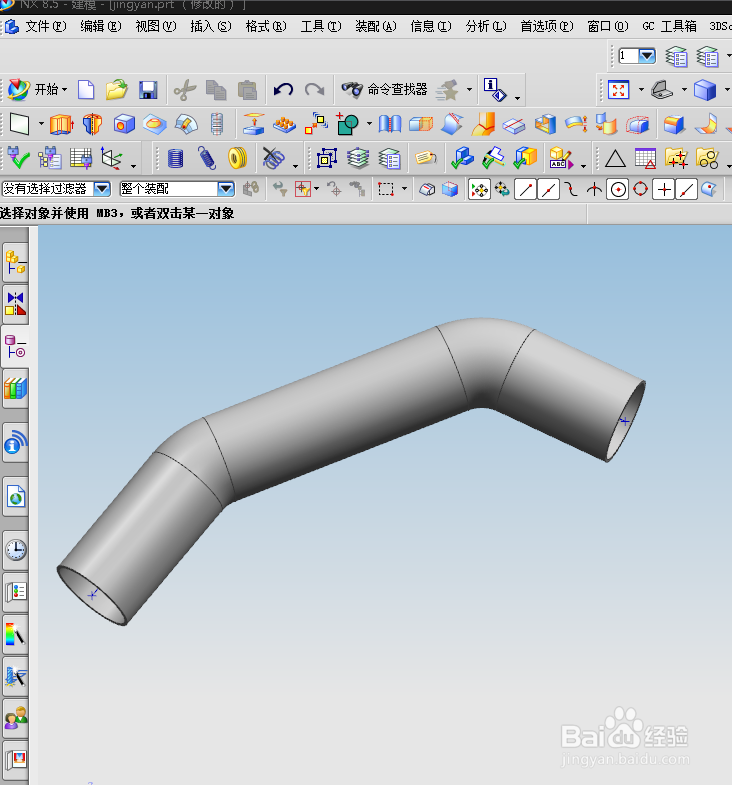

打开ug，打开需要生成二维图的零件数模

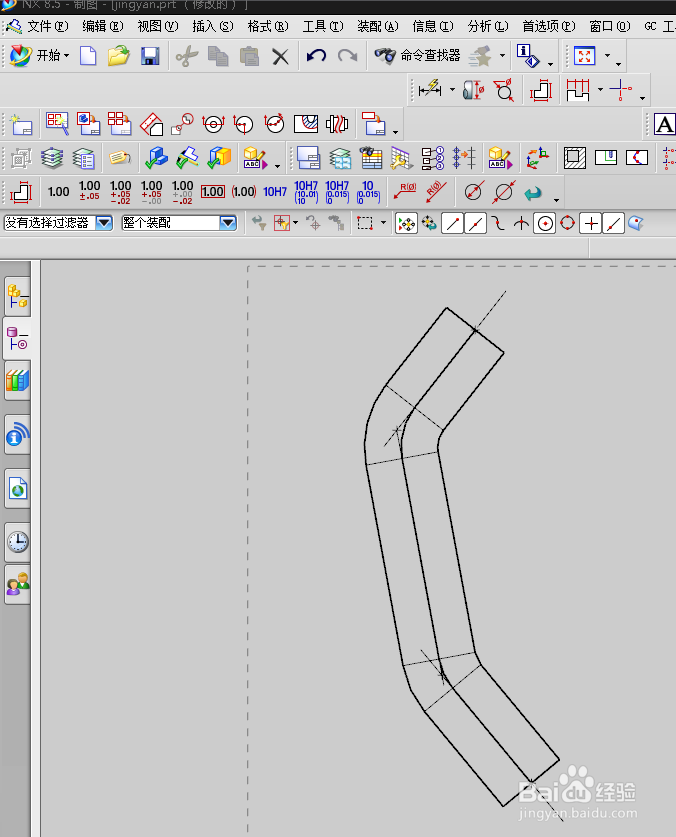

2/7进入制图模式，投影2维图

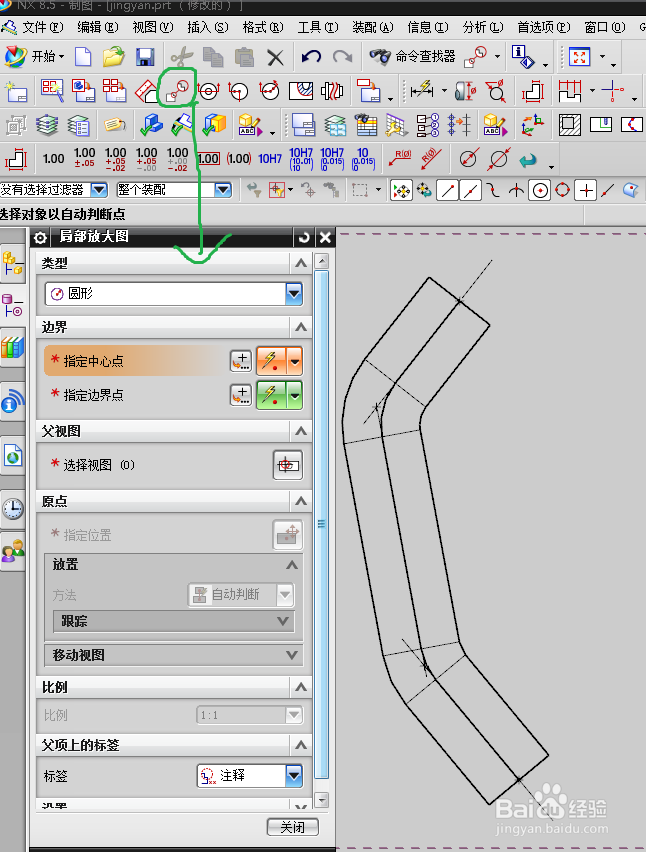

3/7点击局部放大图选项
4/7在需要做局部放大的地方选择原点，选择边界，点击关闭，此时局部放大图便已经生成

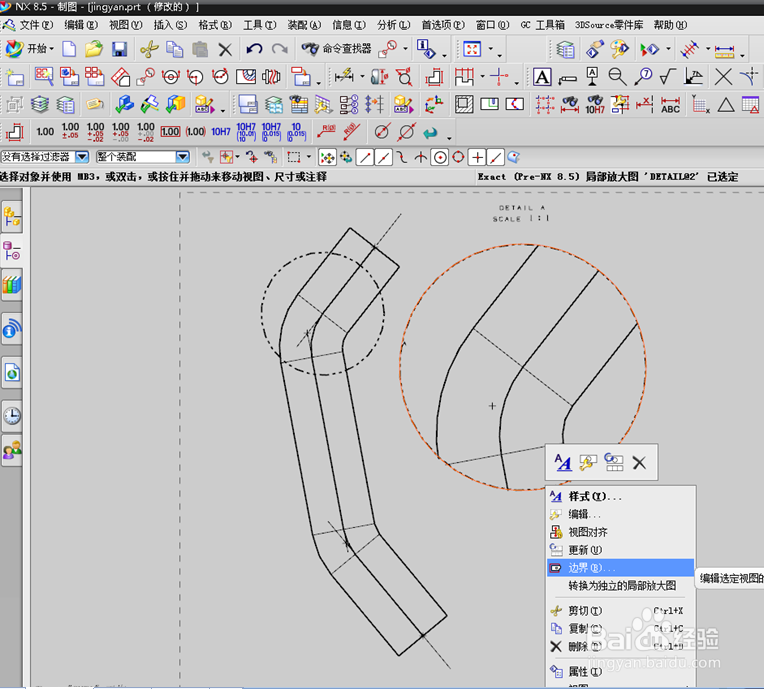

5/7选中局部放大图，点击鼠标右键，选择边界命令

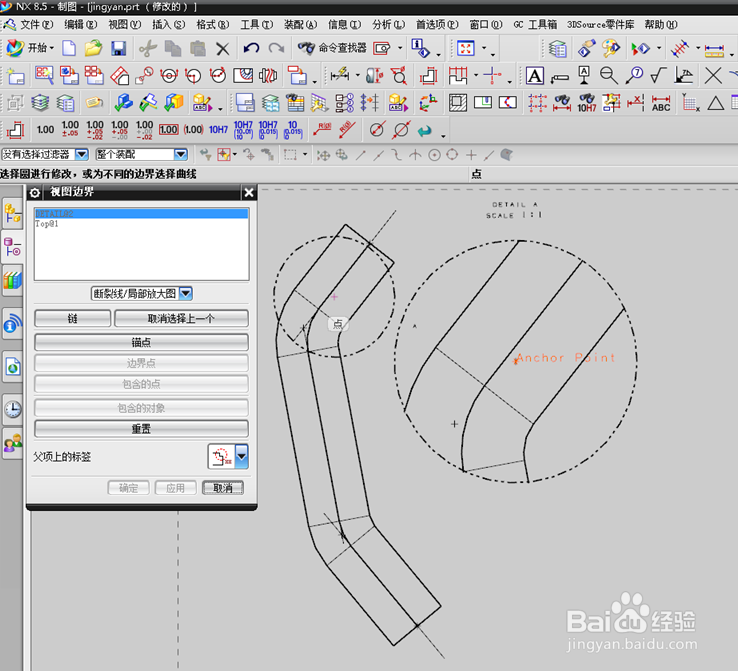

6/7选择圆心，单击鼠标左键，移动可以选择任何局部放大的位置。

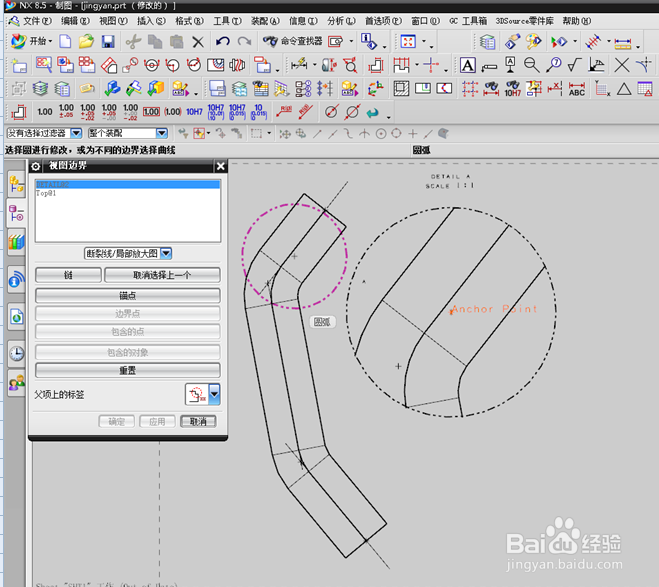

7/7选择圆的边界，单击鼠标左键，可以放大需要做局部放大的范围
注意事项局部放大选项有时候是隐藏的，需要把它调出来
局部放大视图的边界，除了是圆形，还可以通过小三角符号选择下拉菜单下的不同选择
