在出工程图的时候，常要标出圆形或对称形状的中心线，那么默认的中心线设置常常不能满足我们的标注要求，该怎么设置中心线以减少我们的工作量呢？我们以一个后模胚为例子讲解。工具/原料more电脑ug软件方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
UG软件

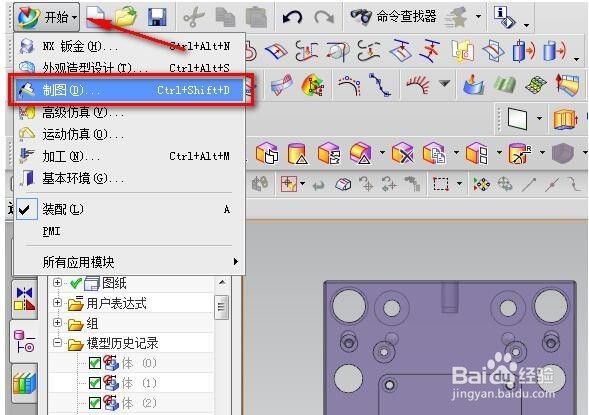

先进入制图亩模式，或者直接按快捷键Ctrl+Shift+D

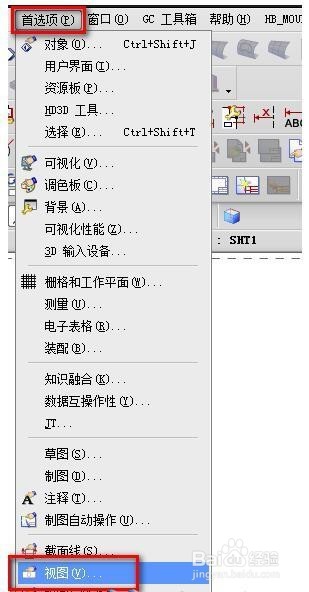

2/9进入了制图模式后，点击下拉菜单-首选项-视图。

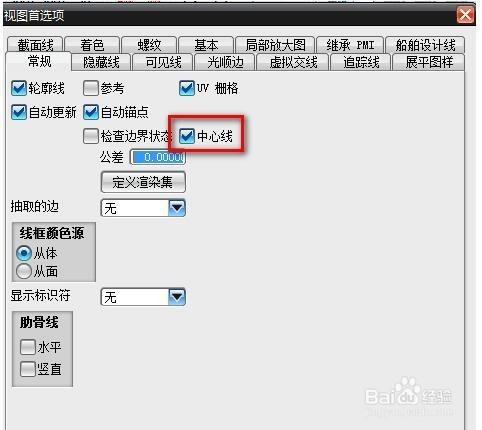

3/9进入了视图首选项后勾选“中心线”。

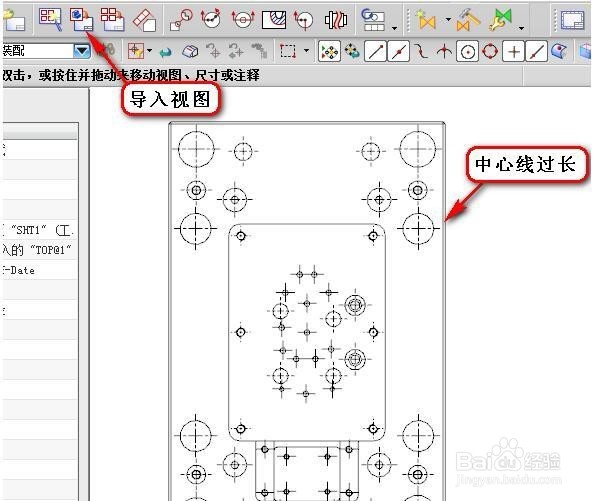

4/9我们看到视图圆孔的中心线明显过长，显得密集，这样的图形打印图纸不美观。

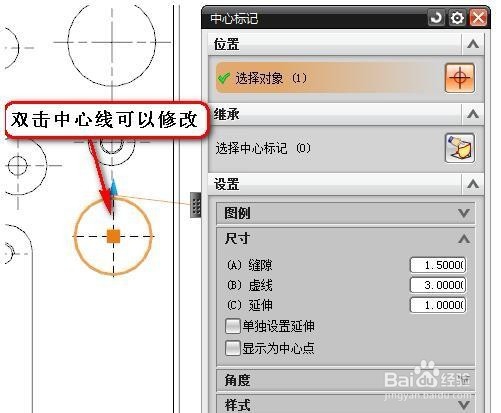

5/9双击要修改的中心线，用“中心标记”的对话框修改中心线的长度。但只能一个一个改，很麻烦！

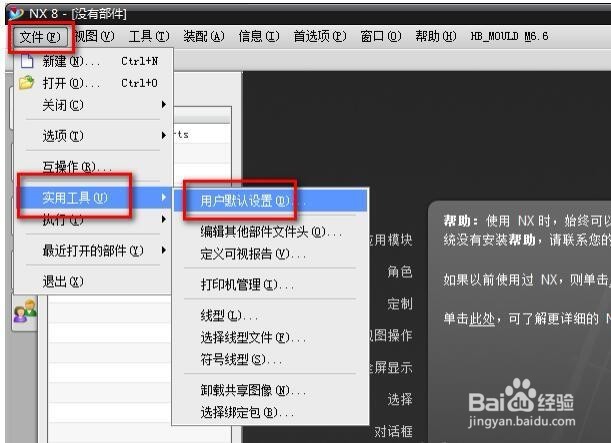

6/9有一个一劳永逸的方法，关掉文档，进入“实用工具”-“用户默认设置”，以设置中心线长度。
7/9弹出定制对话框后按照下图操作点击。

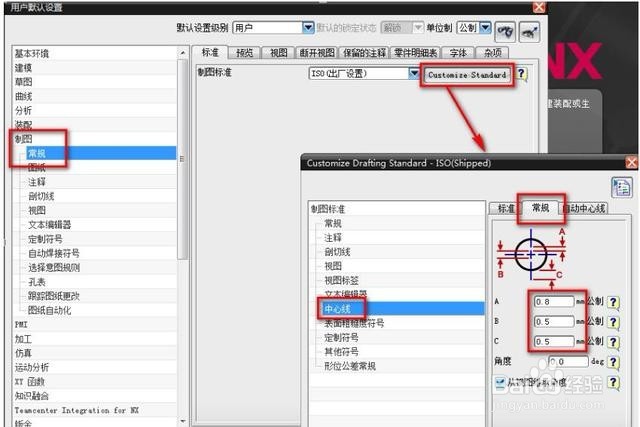

8/9选择“中心线”-“常规”，对中心线型进行编辑（建议A=0.8，B=0.5，C=0.5），然后保存。保存之后需重新启动UG。

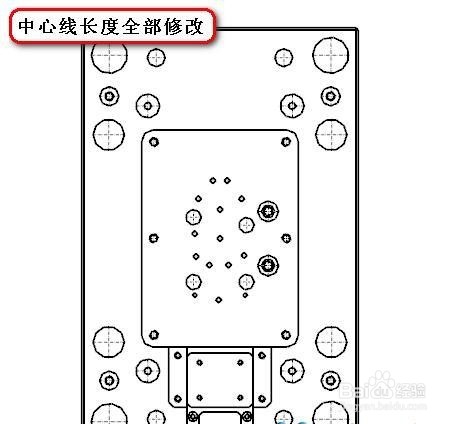

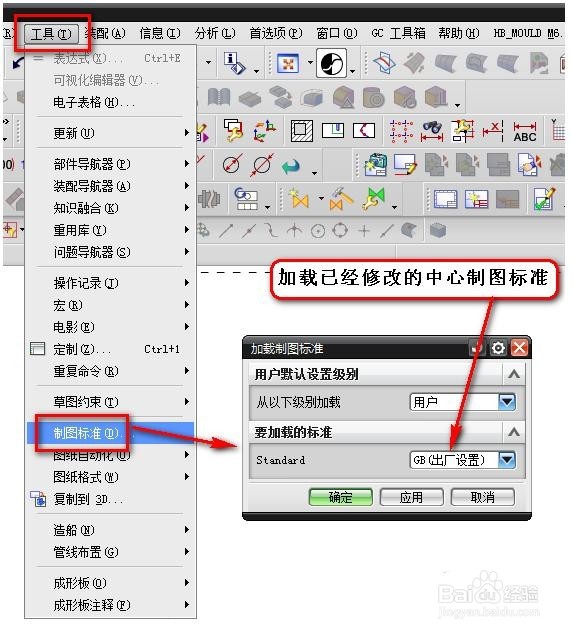

9/9现在这个视图已经可以了，我们导一个视图看看。
