订阅如何在AD中放置8位可编程分频时钟？
来源：网络收集 点击： 时间：2024-05-17【导读】：
我们在使用AD绘制原理的时候难免用到8位可编程分频时钟，本文就为大家介绍如何在AD中放置8位可编程分频时钟。工具/原料more软件版本：Altium designer 9操作系统:Windows 7 64 位 版本: 6.1方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

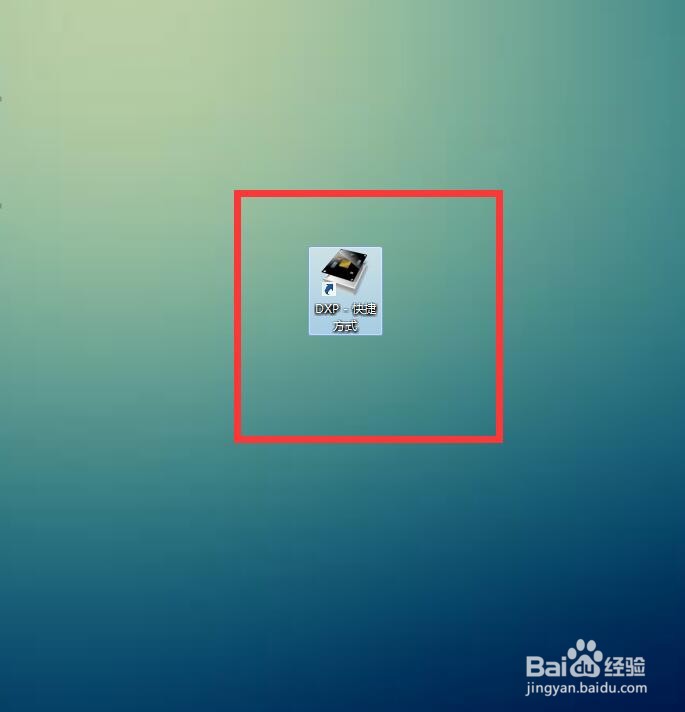

首先打开AD软件，如图

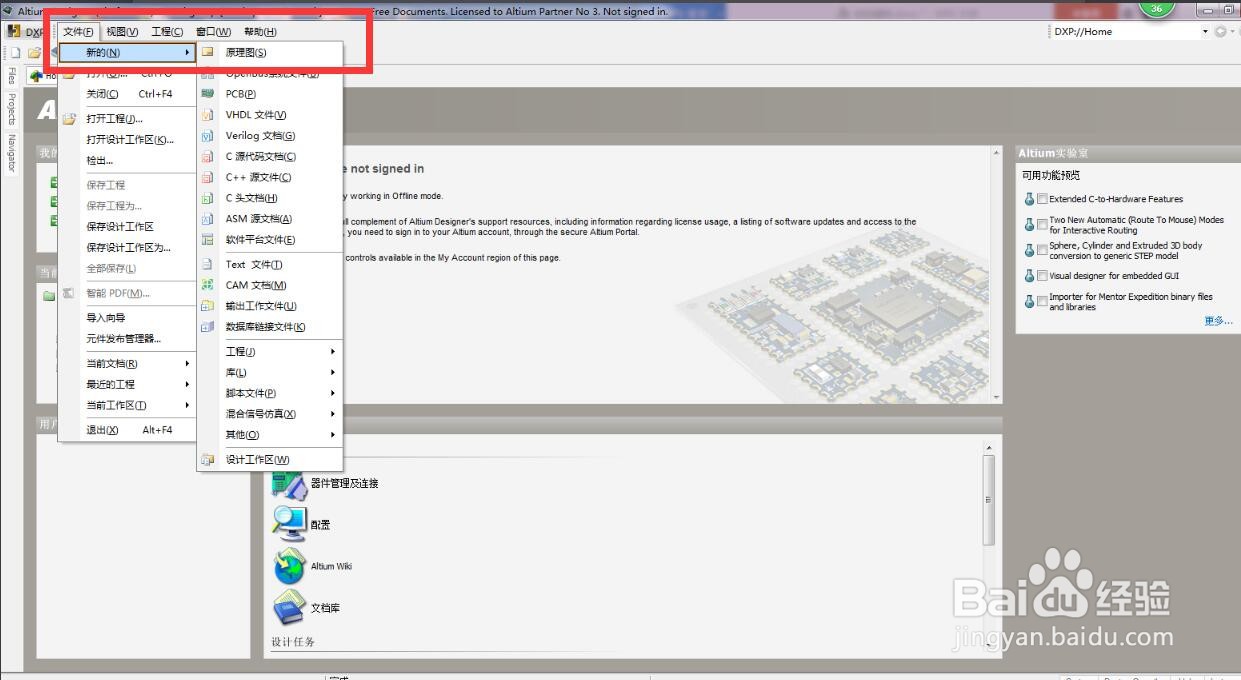

2/6依次点击文件-新的-原理图，如图

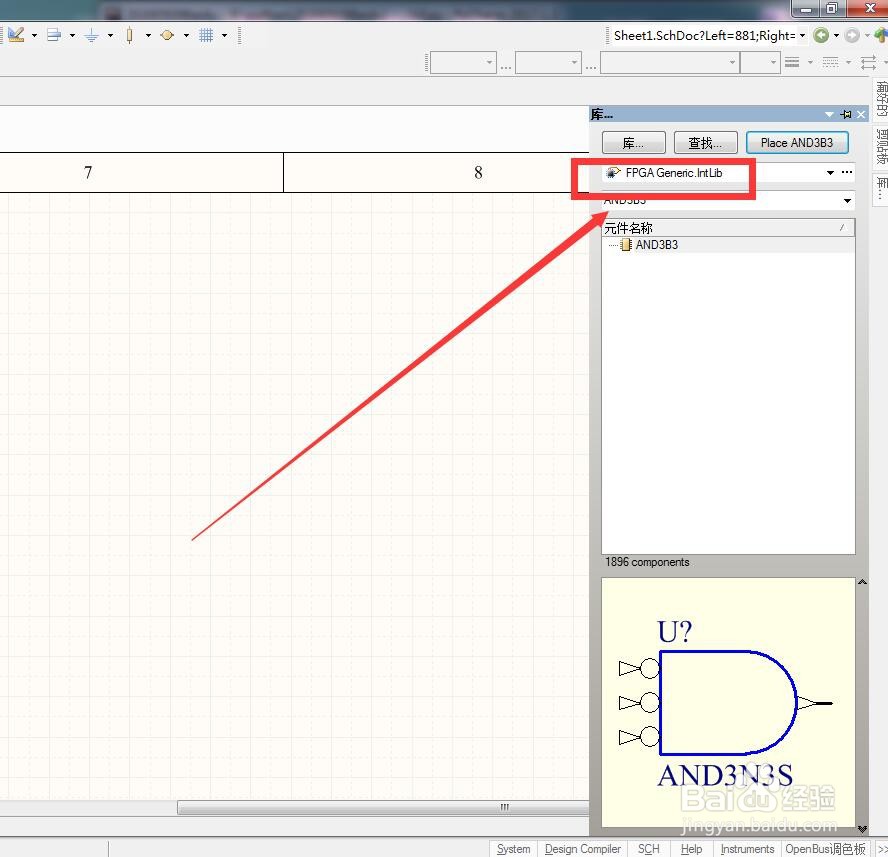

3/6然后在右侧找到如图所示的库，如图

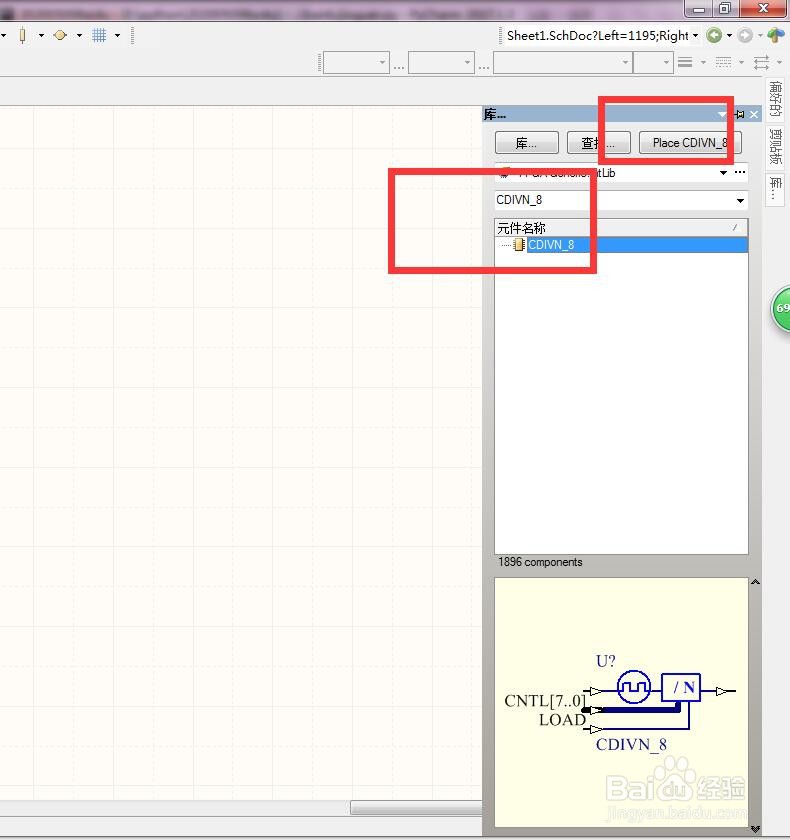

4/6接着输入“CDIVN_8”，然后点击“Place CDIVN_8”如图

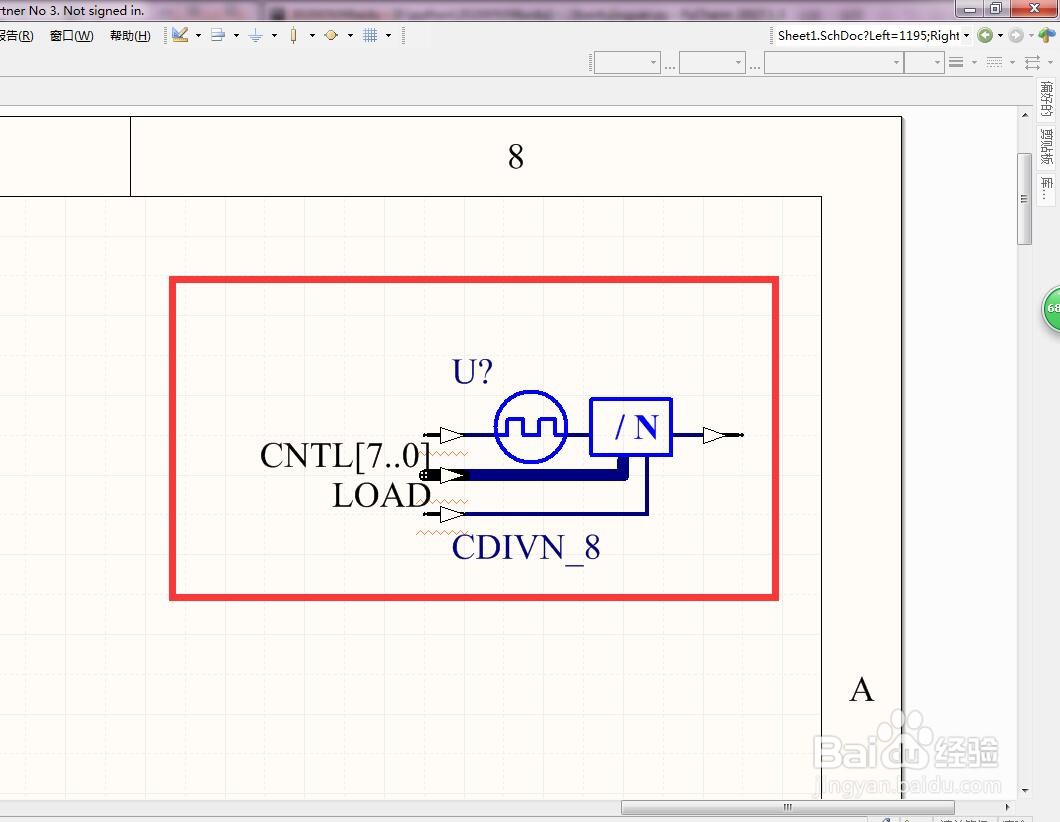

5/6此时出现一个活动的8位可编程分频时钟，如图

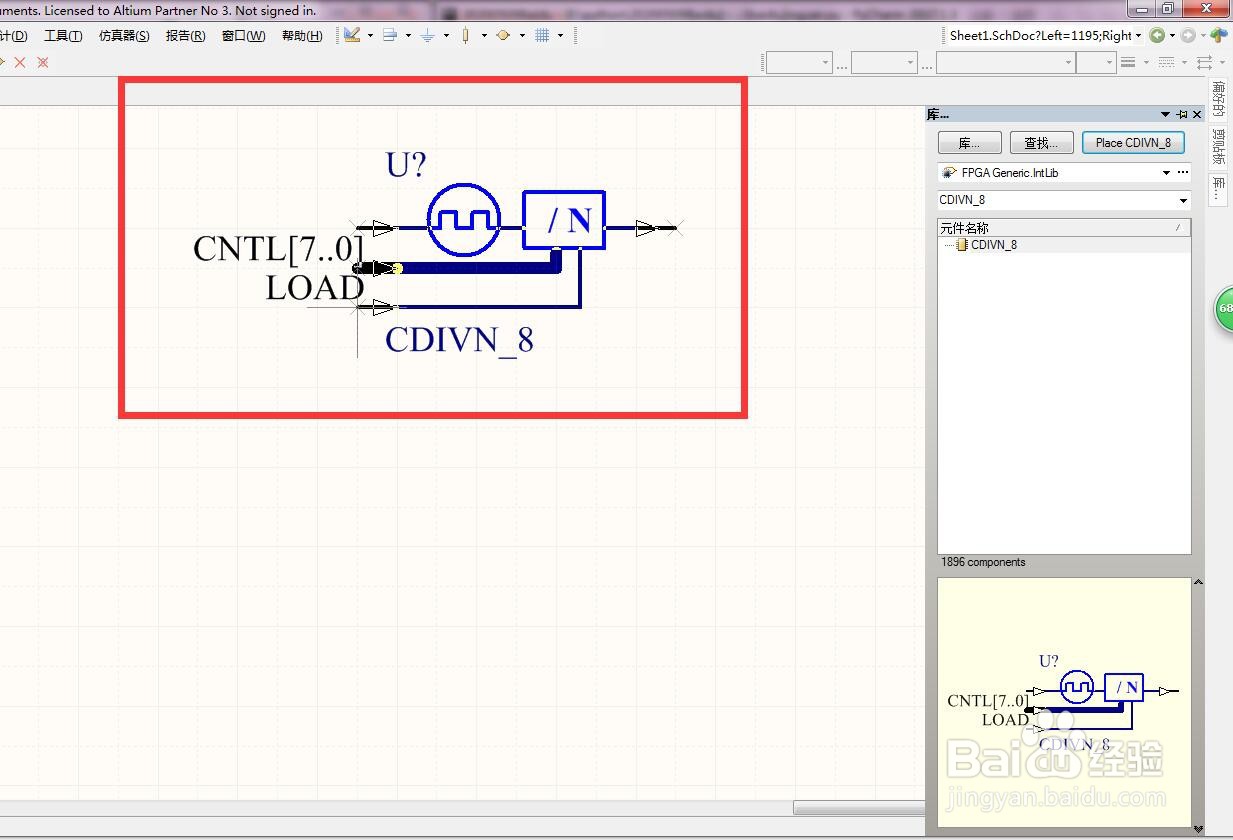

6/6拖动8位可编程分频时钟到合适的位置，单击鼠标左键完成绘制，如图，这样一个8位可编程分频时钟就绘制好了。
注意事项注意8位可编程分频时钟的PCB封装。
编写不易，欢迎点赞！
