我们设计电路板，一般每次开始画新的PCB之前，都需要设置设计规则（Design PCB Rules），包括电气、布线等规则。有时我们需要设置成和以前画过的板子一样的设计规则，这时没必要重新一个个设置，只需将原来的设计规则导出来保存成一个设计规则文件（*.RUL），在需要的时候把保存的规则导入新建立的PCB文件里。是不是方便了?工具/原料morenbsp;任何版本Altium Designer 软件均可，此处使用的是Altium Designer 10。PCB规则导出步骤1/5分步阅读

打开软件，进入PCB编辑界面。点击菜单Designer——rules。

2/5

在弹出的对话框中左侧栏目任意一项上点击右键，选择Export Rules。

3/5

按住Ctrl+单击，选择需要导出规则的项目。

或按shift+单击开始一项和最后一项连续选择多个。

或按Ctrl+A，全选。点击OK确定。

4/5

选择位置保存。

5/5

​导出完成了。​

PCB规则导步骤入1/4

操作基本与上面相同，只需第二步中选择Import Rules即可。

2/4

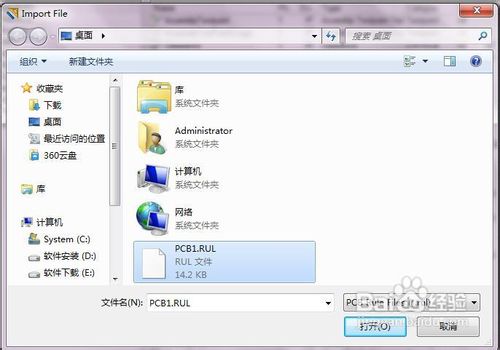

​选择要导入的文件。选中并打开。

3/4

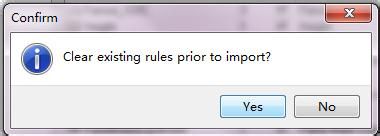

​弹出确认（confirm）对话框。选择Yes。

4/4

​导入完成了。​

注意事项

​可以只导出自己需要的规则，不必全部导出。

​可以导入部分打开的规则，不必全部导入。nbsp;
