订阅CAD制图中如何提取文字轮廓线
来源：网络收集 点击： 时间：2024-05-18【导读】：
CAD制图中，经常会用到文字、字体商标镂空样式，在这里交大家如何提取文字轮廓线，方便大家工作使用工具/原料more电脑CAD 2017方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

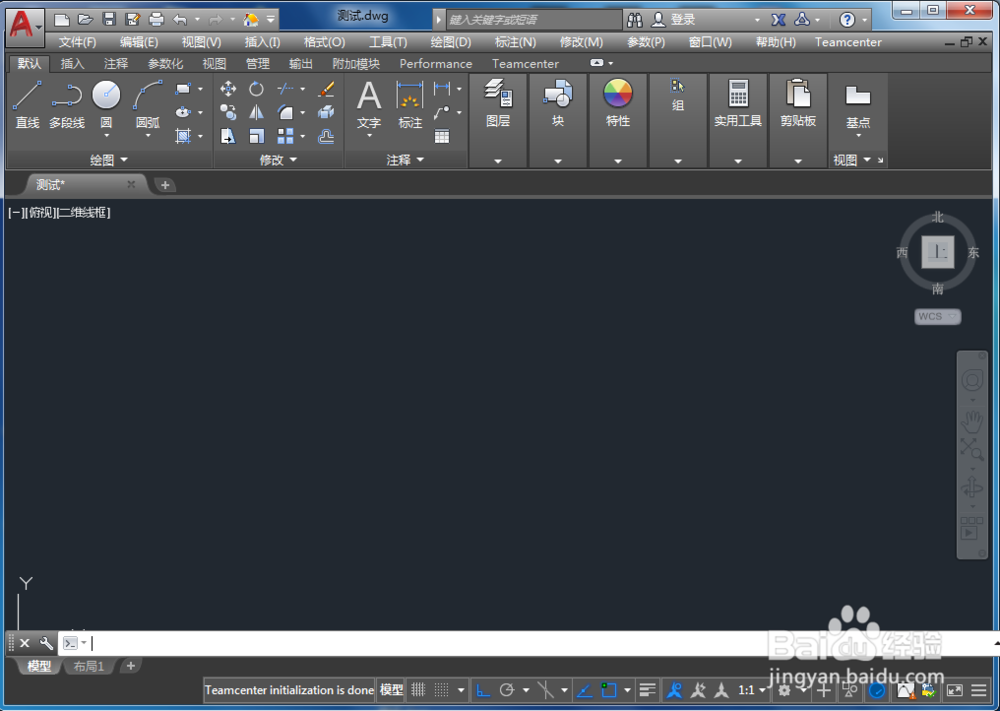

首先新建一个图纸

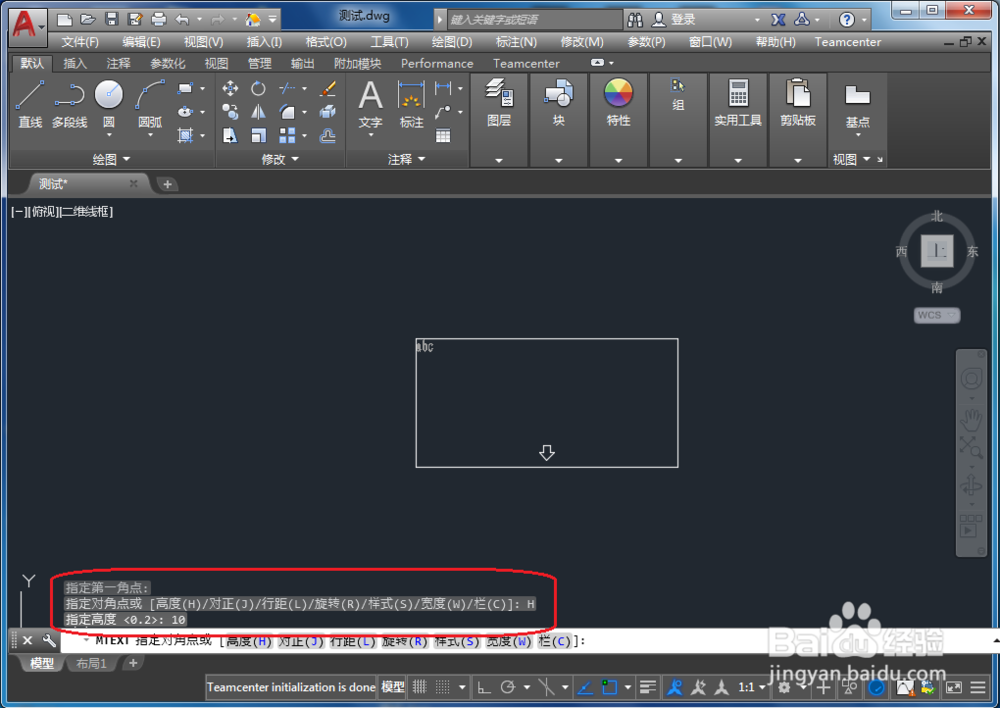

2/6输入快捷键T-空格键，点击窗口任一点为起点，输入H文字高度
3/6拉开文字框，取下一点框端点，然后输入想要的文字“TEST”

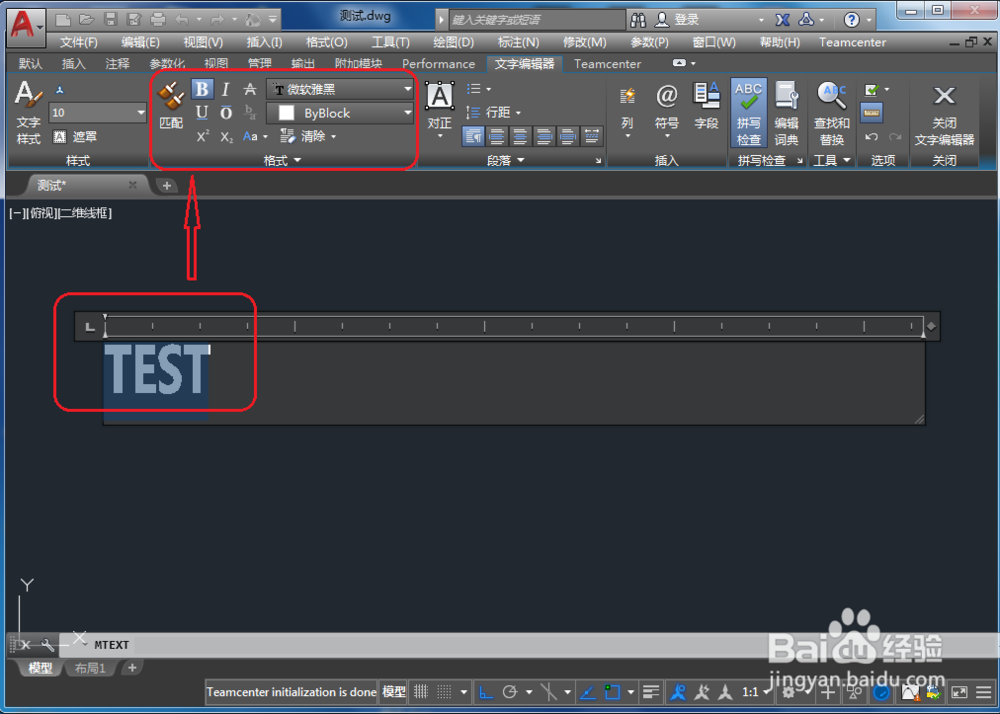

4/6选中已经输入的文字，在工具栏调整文字样式、大小、加黑等

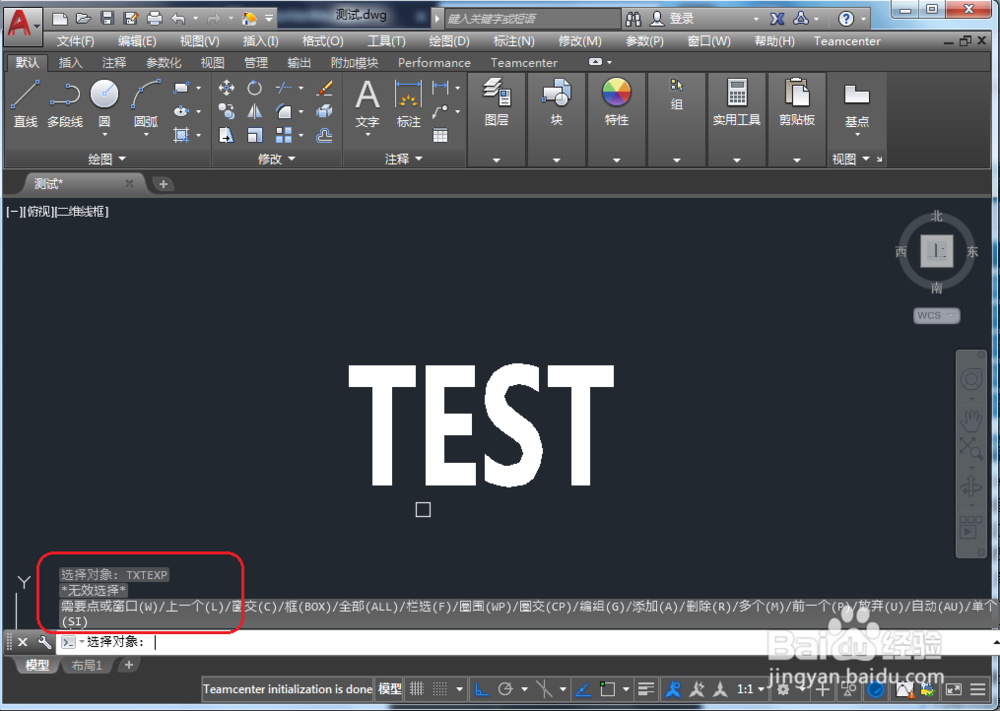

5/6输入TXTEXP快捷键，选狠颂中躲暗要提取的文字

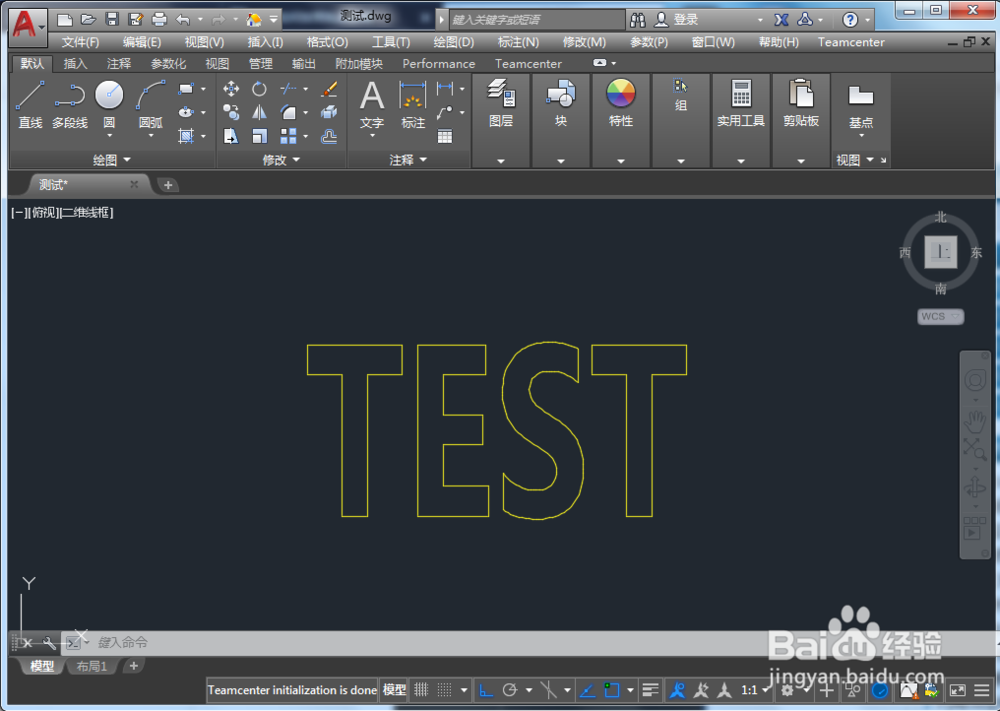

6/6点击确定，文字的轮廓线就沟场级提取出来了
注意事项如果提取文字有多余的线，可进行删除
该经验是实际工作中遇到，希望对大家有帮助，有些低版本的CAD需要安装插件才能实现此功能
