订阅如何根据逐桩坐标表，计算公路边线的坐标值？
来源：网络收集 点击： 时间：2024-05-18【导读】：
依据施工图纸逐桩坐标中心线，计算公路边线的坐标值，假设道路半幅宽度为8米，道路面宽为16米，计算道路边线坐标值。工具/原料more带有CAD软件的电脑一台。方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

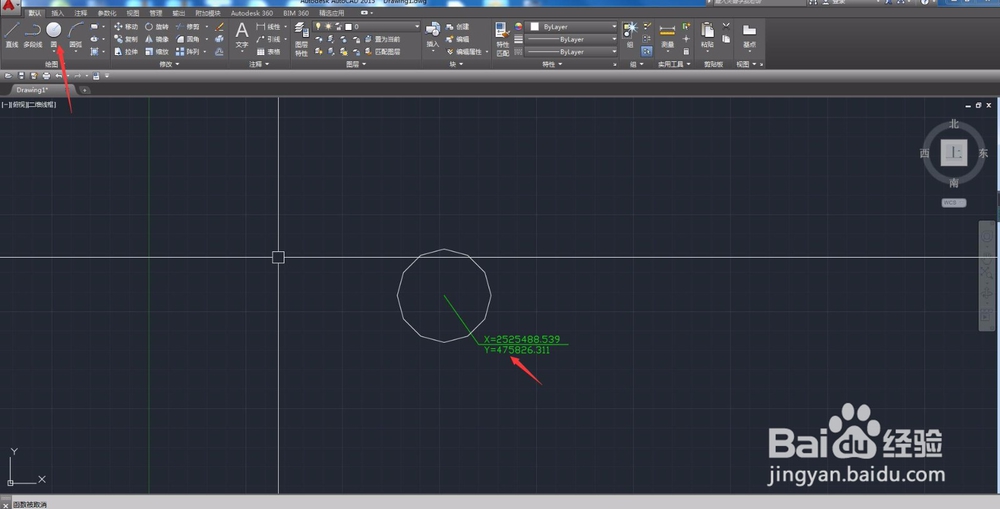

打开AutoCAD软件，点击AutoCAD画圆工具，然后录入坐标值，录入坐标值为先录入Y轴后录入X轴，以逗号隔开，录入后按回车键，如图：

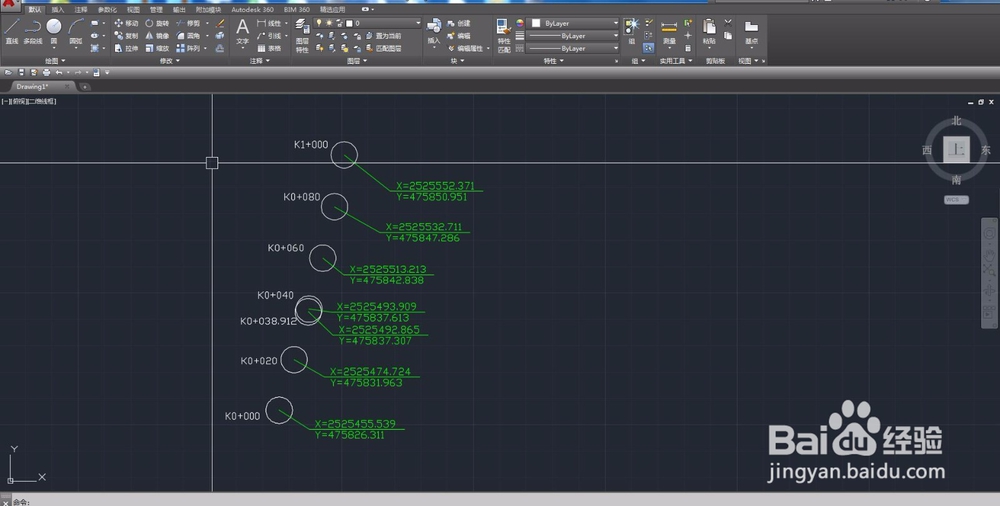

2/6然后根据1的方式依次录入其余桩号坐标并拉出坐标值，如图：

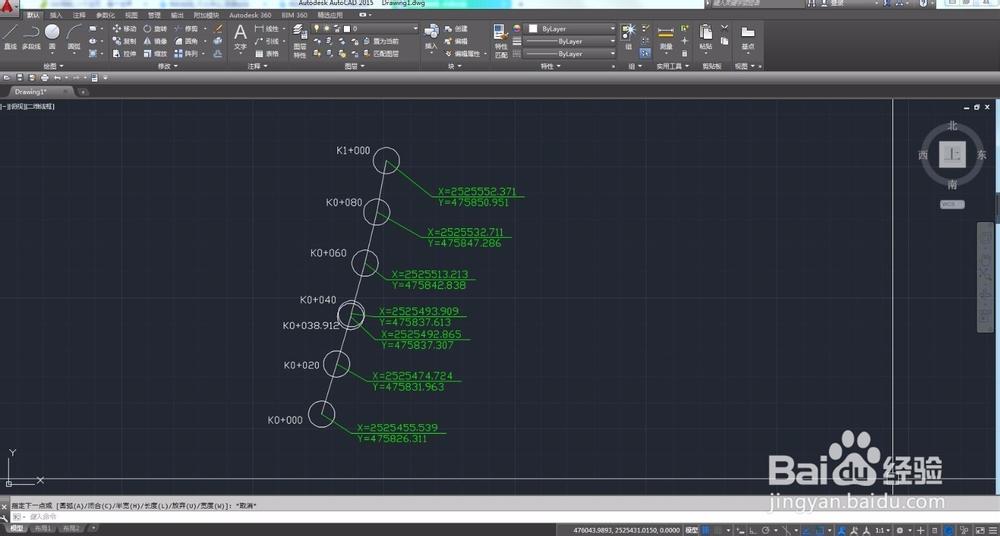

3/6完成后使用AutoCAD中多段线命令，将圆形中心线相连，得出道路中心线位置及桩号，如图：

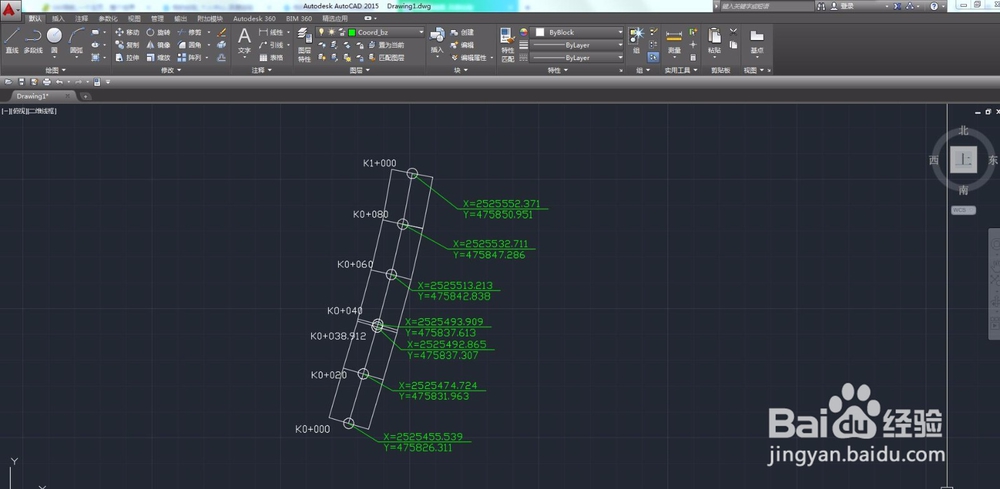

4/6完成后使用AutoCAD中偏移命令，向中心线的左侧和右侧各偏移8米，偏移后边线桩号与中心点桩号相连，入图：
5/6完成后逐一拉出偏移后桩号坐标值，即计算出公路边线点的坐标值，如图：
6/6删除辅助用线，调整美观后即得出一条中心线和两条边线，如图：
