本文讲解Creo 7.0中处理螺纹收尾的详细方法。品牌型号：Creo/Parametric 系统版本：Creo/Parametric 7.0软件版本：Creo/Parametric 7.0方法/步骤1/7分步阅读

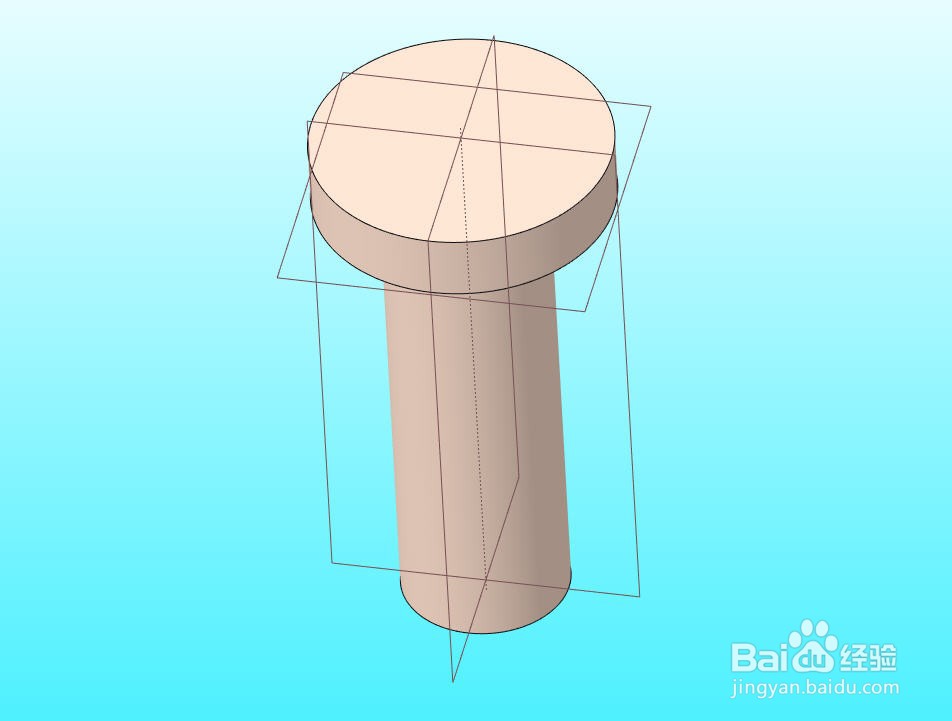

打开待添加具有收尾效果螺纹的零件模型，我们将在螺杆上添加具有收尾效果的M2螺纹

2/7

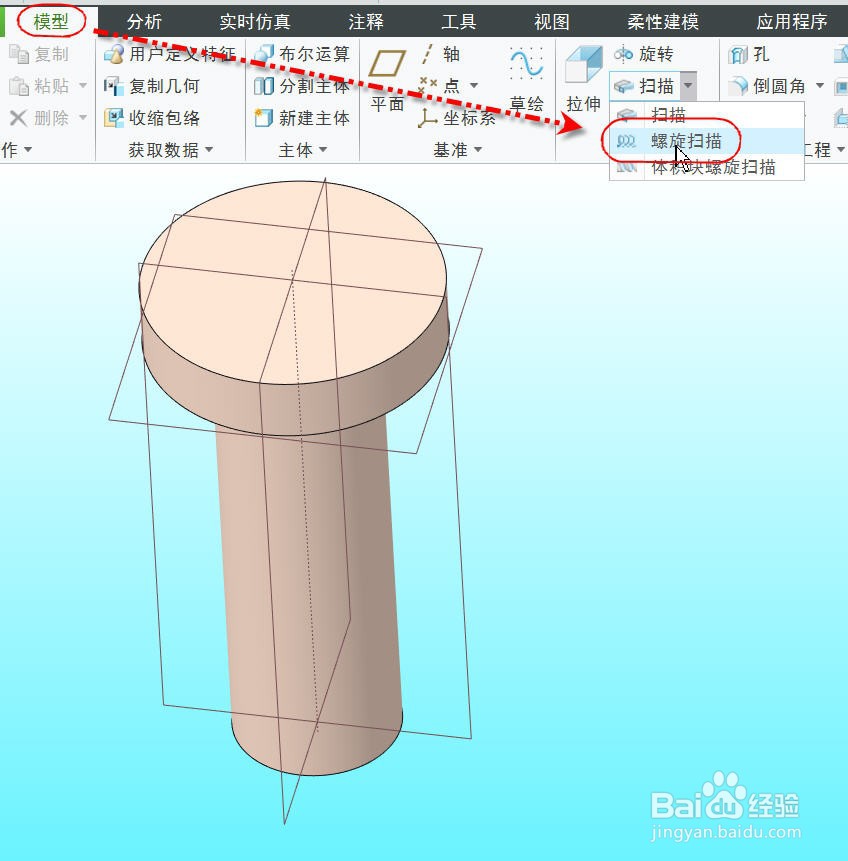

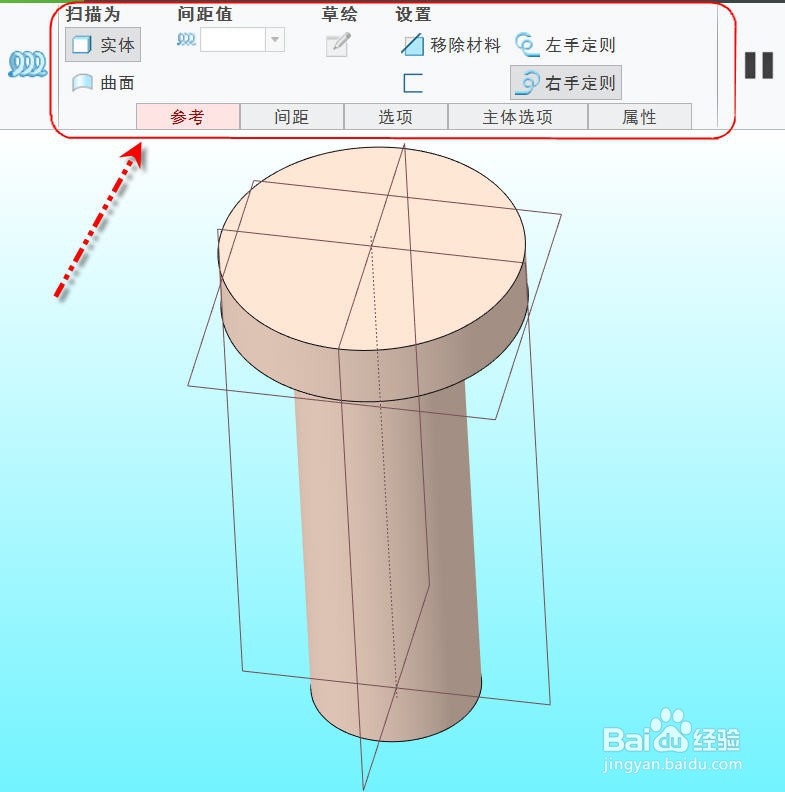

从【模型】选项卡中点击并展开【扫描】下拉列表，选择【螺旋扫描】，打开螺旋扫描操控面板，如图所示。

3/7

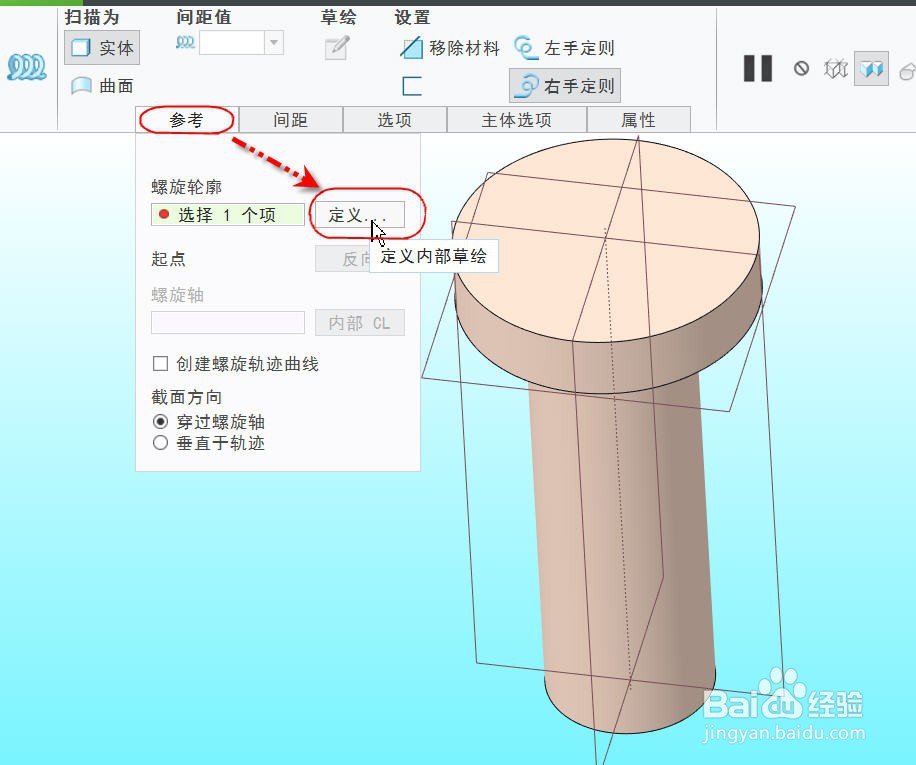

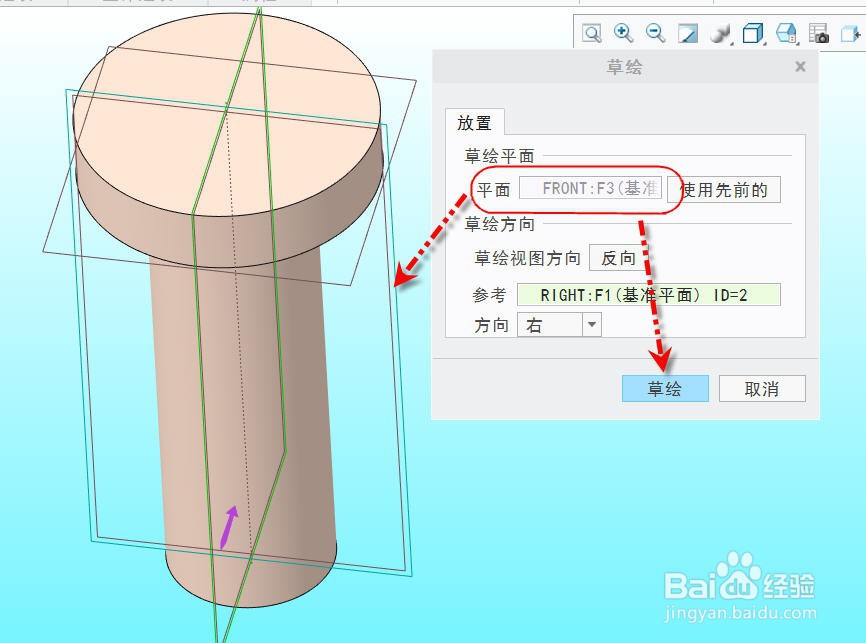

点击并展开【参考】选项页，点击【定义...】打开【草绘】对话框，选择【FRONT】基准平面作为草绘平面参考，点击【草绘】

4/7

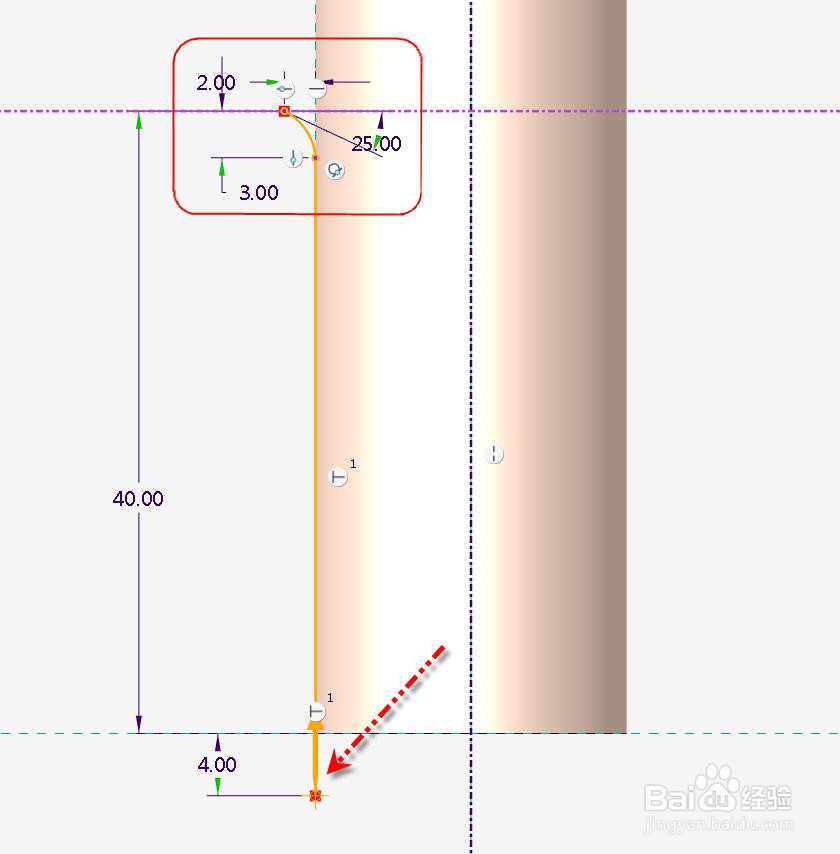

进入草绘后，草绘如下形状的几何，注意竖直参考上放下的是几何中心线和轮廓起点的位置，完成草绘返回操控面板

5/7

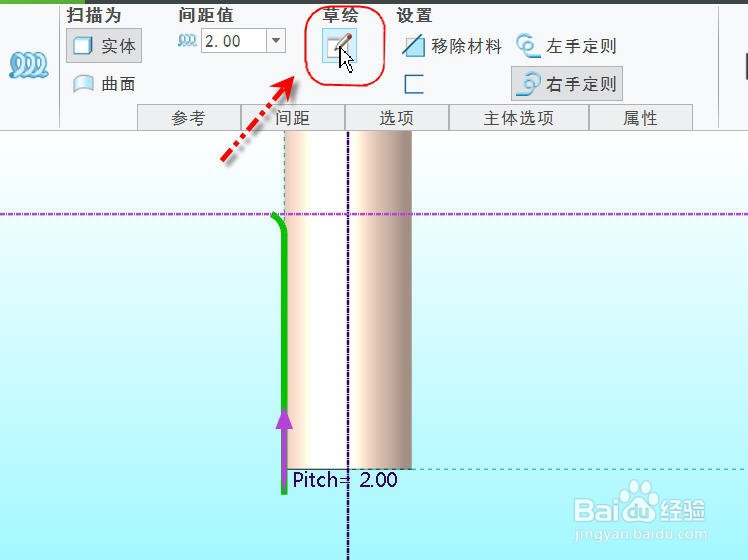

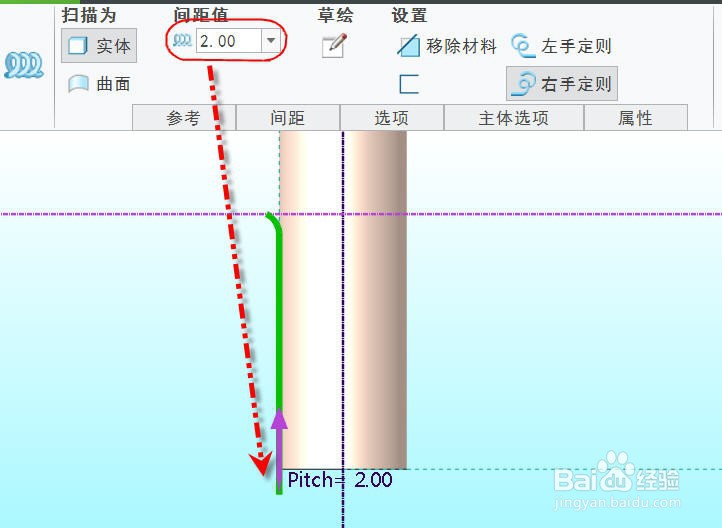

把【间距值】改为2.0，点击【草绘】按钮，进入螺旋截面的草绘环境

6/7

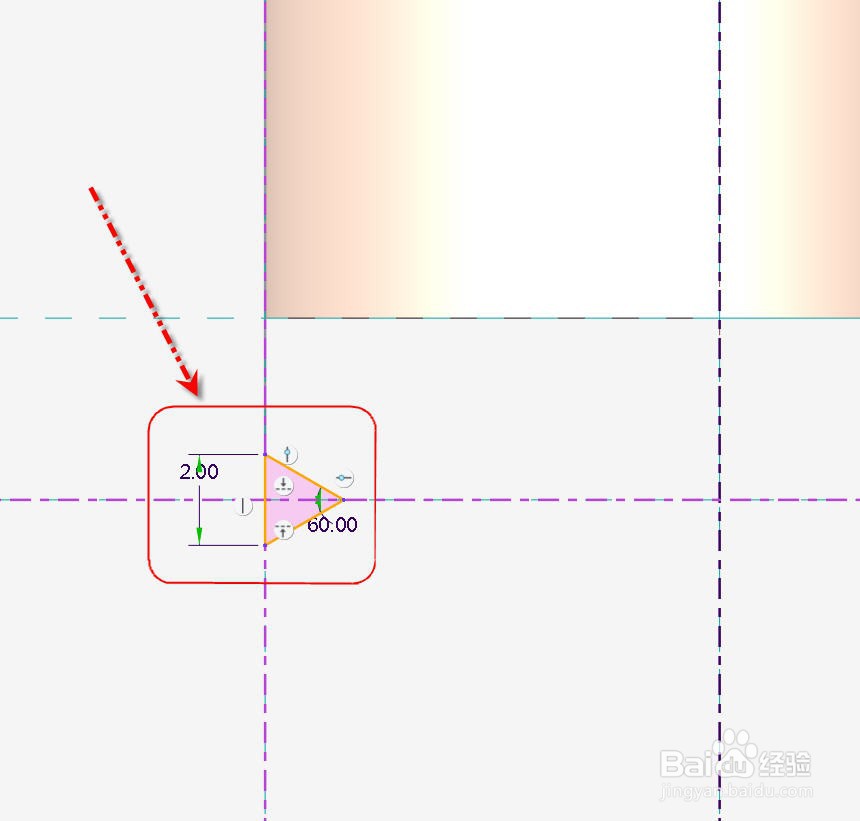

草绘出如下图所示的螺旋草绘截面，完成退出返回到操控面板

7/7

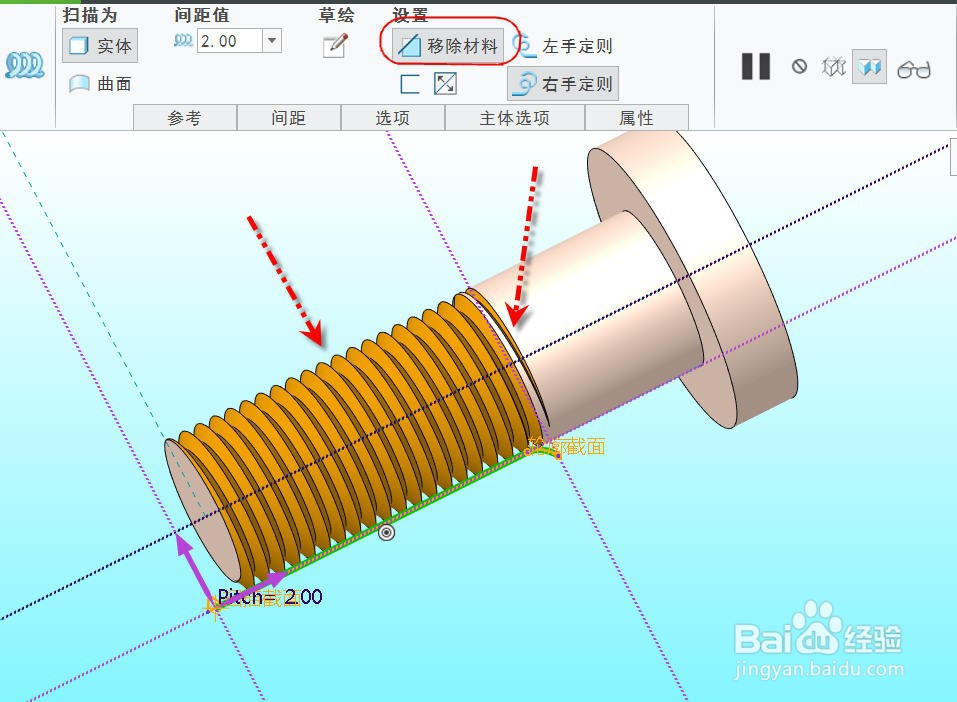

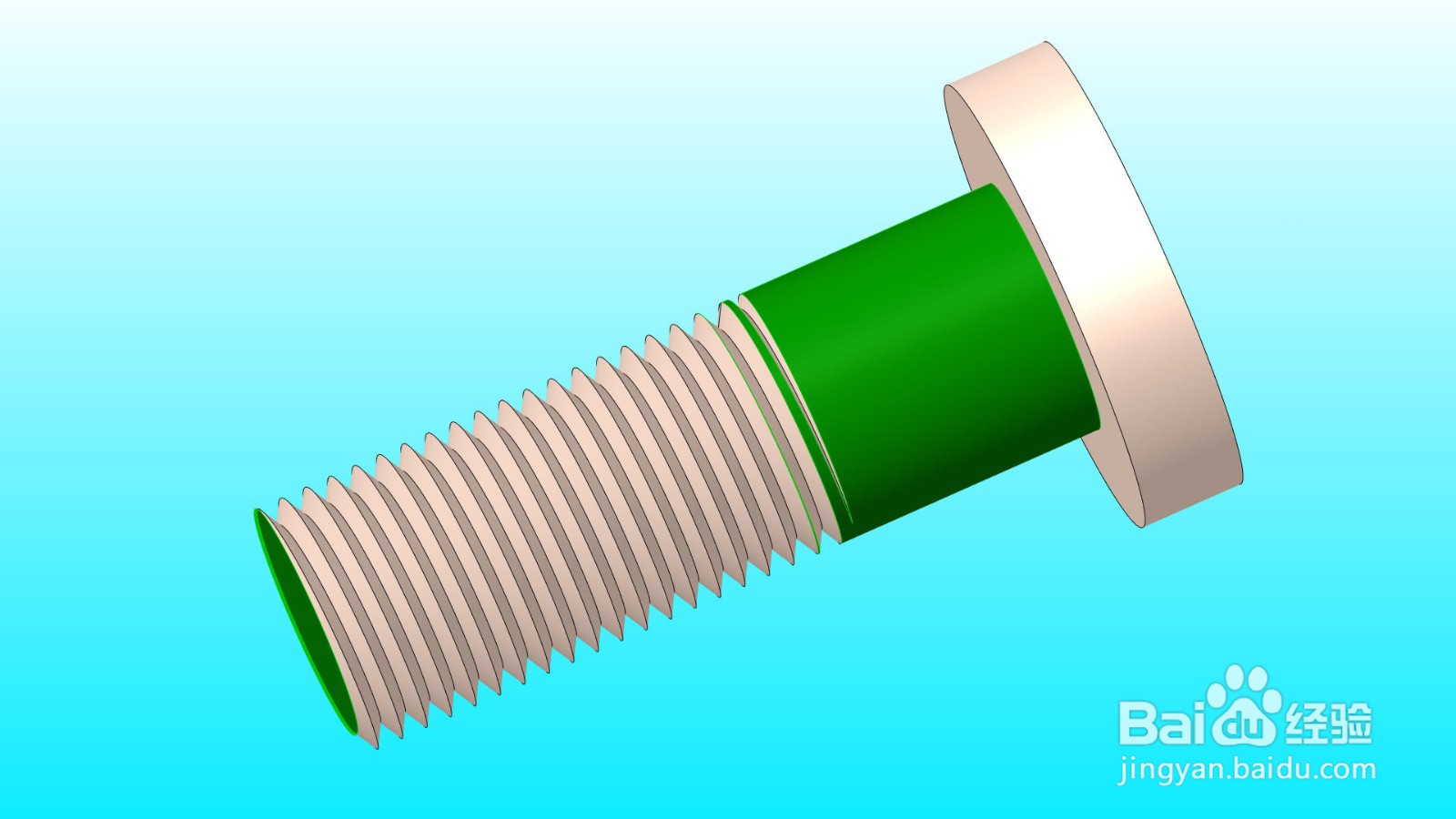

此时图形区便会显示生产的螺纹临时几何，注意看末端的收尾情况。点击【确定】关闭操控面板完成螺旋扫描特征，得到具有收尾效果的螺纹，如图所示。

注意事项

收尾需要经过的圈数由螺旋轮廓末端的渐离曲线长度决定。

故意把螺旋轮廓伸出实体外部超过一个螺距就可以实现渐变导入的效果。
