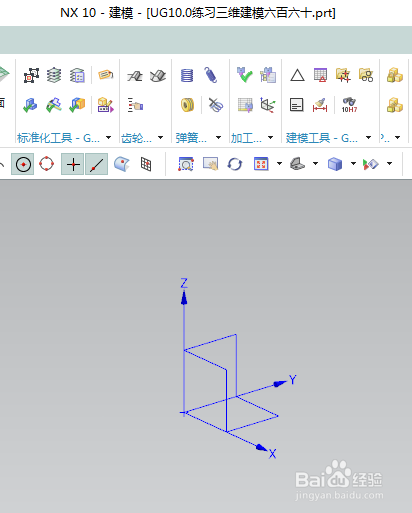

如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模六百六十

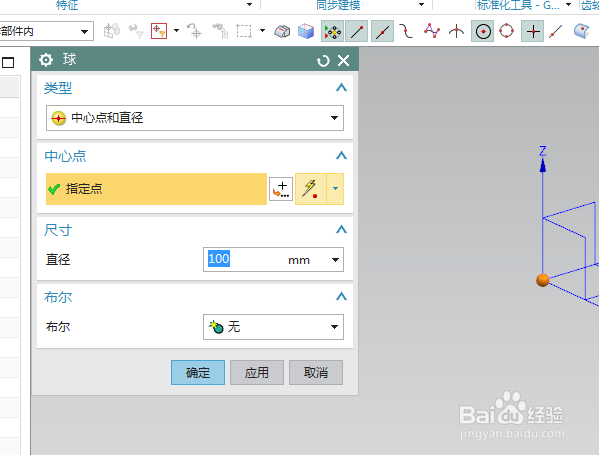

如下图所示，

执行【菜单——插入——设计特征——球】，

指定点：坐标原点，

设置尺寸：直径100，点击确定。

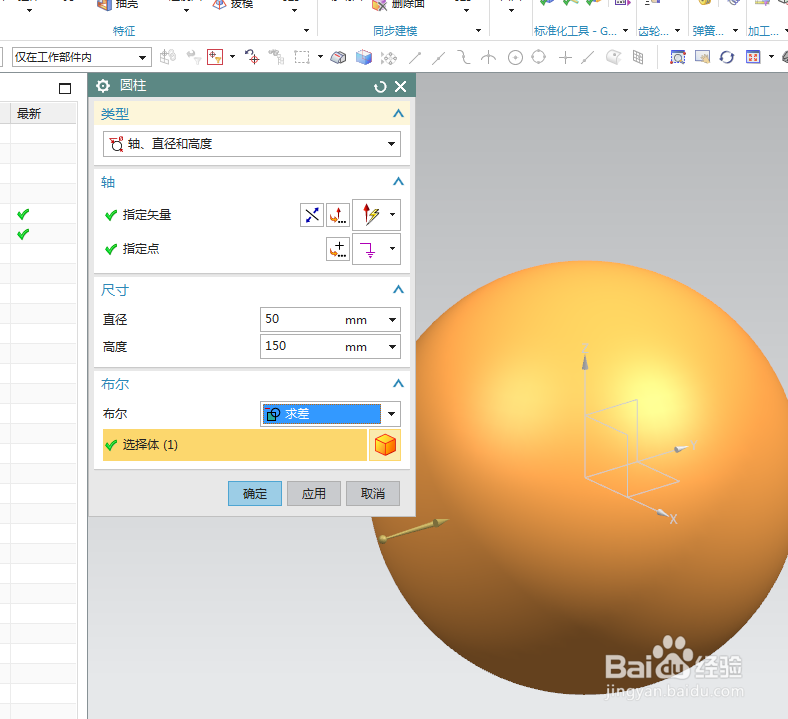

如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Y轴，指定点：X坐标和Z坐标都是0，Y坐标是-60，

设置尺寸：直径50，，高度150，

布尔求差，点击确定。

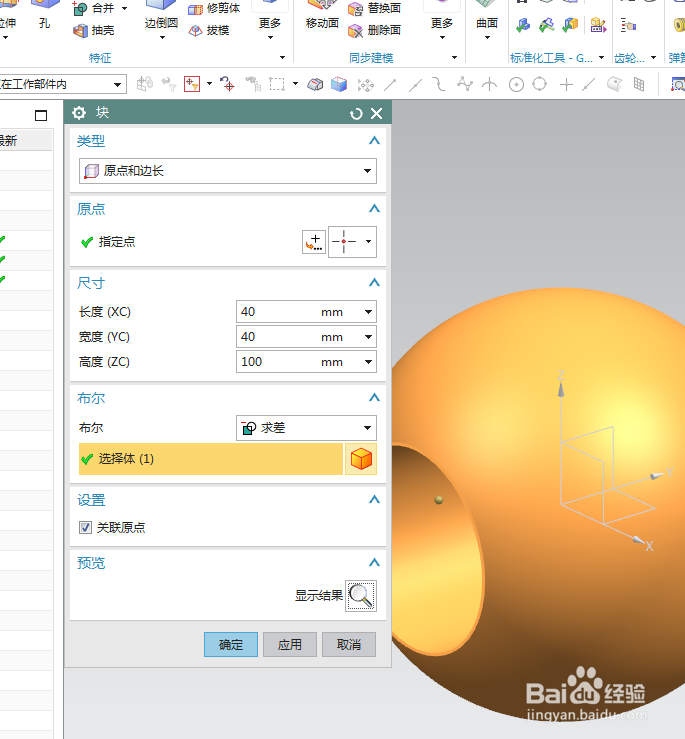

如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：X坐标和Y坐标都是-20，Z坐标是0，

设置尺寸：40x40x100，

布尔求差，点击确定。

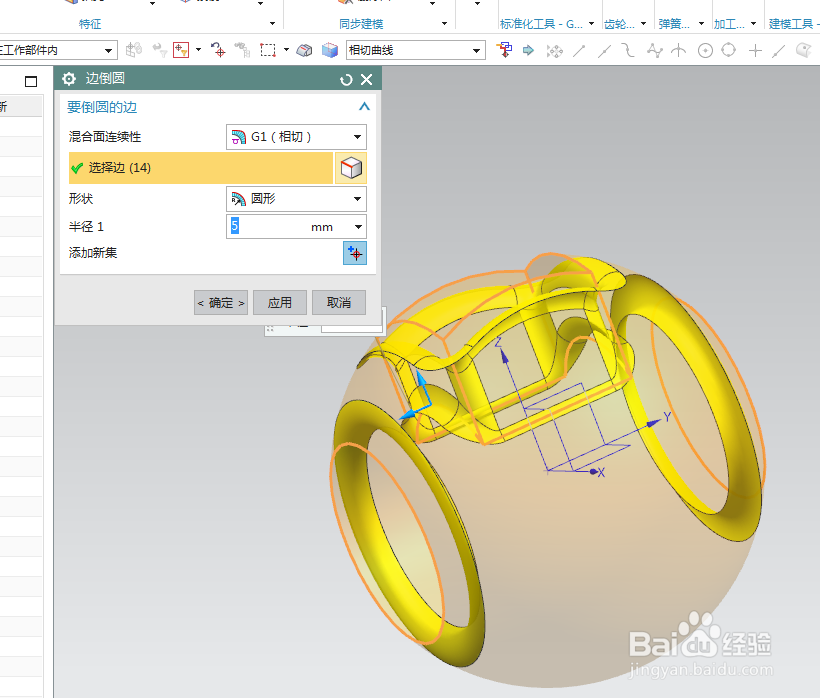

如下图所示。，

点击工具栏中的边倒圆命令，

ctrl+A，选中所有的实体边线，

设置半径为R5，

点击确定。

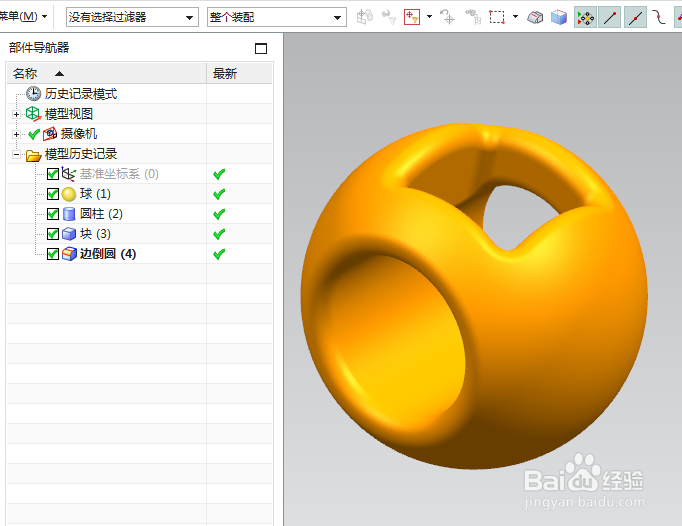

如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维实体就建模完成，

本次练习结束。
