订阅PWM调节LED灯光亮暗
来源：网络收集 点击： 时间：2024-05-19【导读】：
PWM是一种脉冲宽度调制，也就是看高电平持续的时长。经常用PWM来调节LED的亮暗，或者电机调速，下面我来讲一下用PWM调节LED灯光亮度。工具/原料moreLED面包板线面包板电位器arduino板子方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项
首先要知道PWM的原理，简单来说就是付付利用占空比。只要其带宽是足够的，任何模拟量值都可以用PWM 进行编码。此外输出的电压值是通过通和断的时间进行计算的。（注：输出电压=（著颂绵接通时间/脉冲时间）*最大电压值）

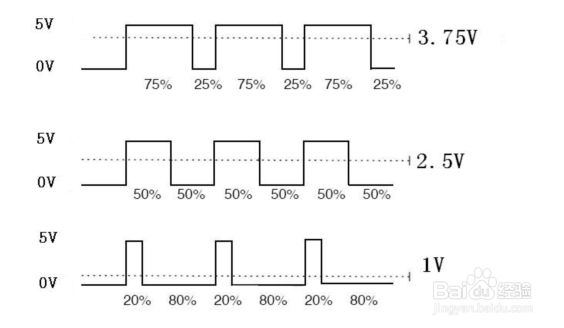

2/5其次要知道PWM的一些基本参数：码愁1.脉冲宽度变化幅度；2.脉冲周期（1 秒内脉冲频率个数的倒数）；3.电压高度（例如：0V-5V），如下图所示。

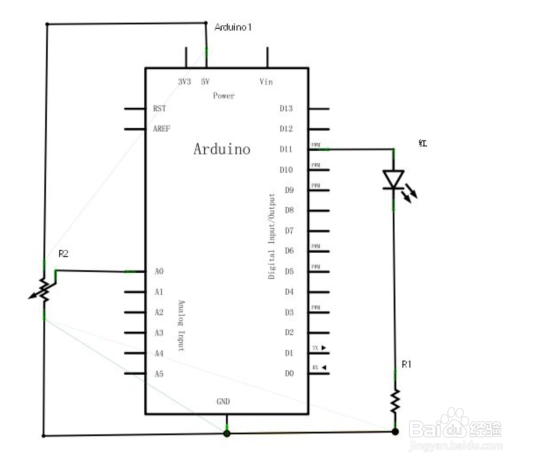

3/5接下来是进行实验，按照下图的电路进行接线，旋转电位器，来改变PWM的模拟量，然后输到LED灯。

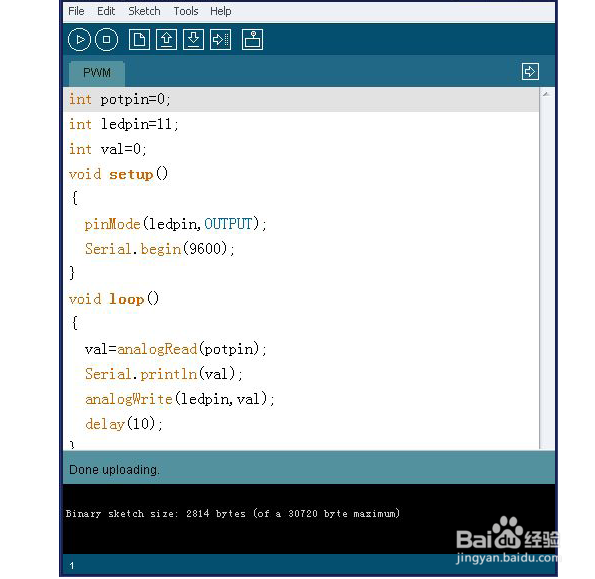

4/5下面的图中是PWM调节LED亮暗的程序，每一句都有解释，可以看看。然后下载上传到板子上即可。

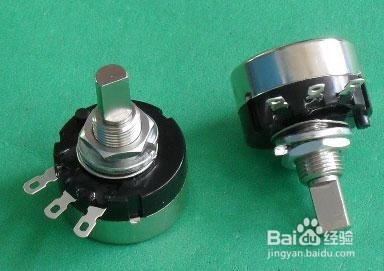

5/5说一下实验用到的电位器，它有三个引脚，还有一个可以旋转的圆柱，通过旋转圆柱来改变其电阻值，从而达到改变PWM模量量的大小，才能达到实验效果。
注意事项希望对大家有一定的帮助。
有疑问可以留言。
