CAD中，已知圆的半径，圆的切线和圆上的一点位置，圆怎么画？给大家介绍两种方法；工具/原料moreCAD软件第一种方法：1/3分步阅读
2/3
3/3
第二种方法：1/3
2/3
3/3
CAD
已知圆的半径R80，切线B和圆上一点A的位置
1、偏移（O）——对象为切线B——距离为80
2、方向为点A所在的一侧
2/31、圆（C）——圆心为点A——半径为R80
2圆R80与偏移过的线有交点
3/31、圆（C）——圆心为圆R80与偏移线的交点——半径R80
2、删除多余的图形即可

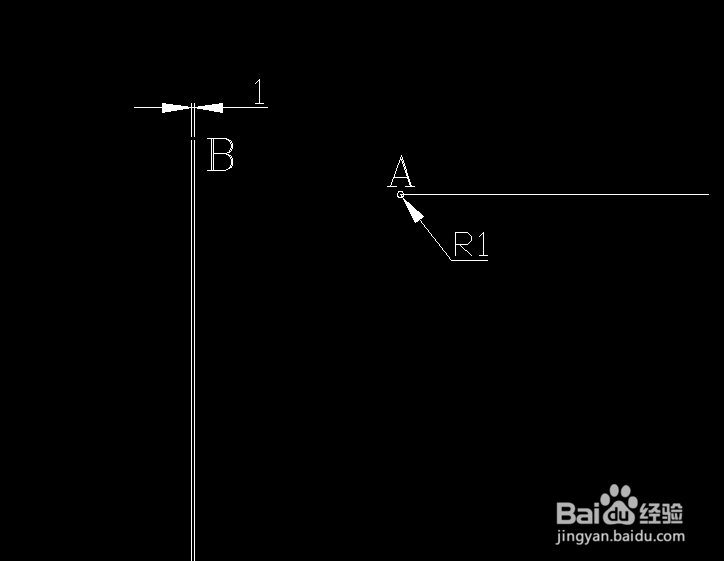

第二种方法：1/31、偏移（O）——对象为切线B——距离为1——方向为切点所在的一侧
2、圆（C）——圆心为点A——半径为R1

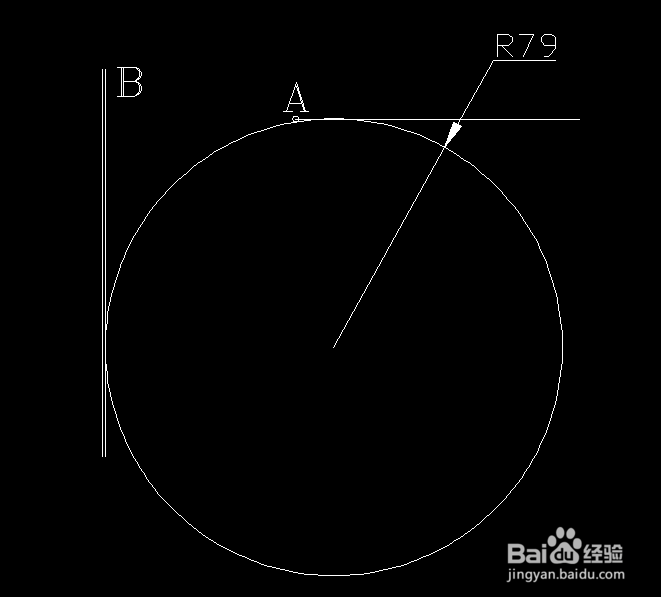

2/31、圆（相切，相切，半径）——切点为偏移的线和圆R1——半径R79

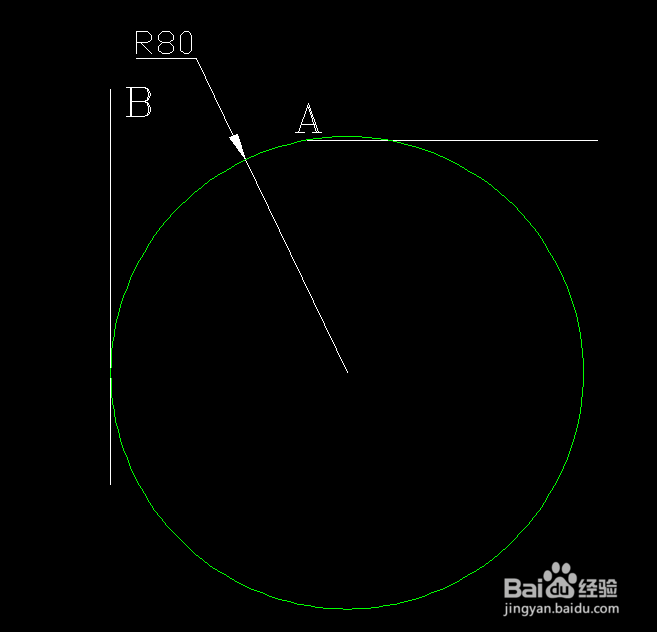

3/31、偏移（O）——对象为圆R79——方向为外侧（圆变成R80）
2、删除多余的图形
