在SolidWorks实体扫描命令里，须要绘制轮廓和路径。其中，轮廓必须是闭环的且只能有一个，路径可以是闭环或开环的且也只有一个，若扫描截面需要发生变化的，可以添加引导线，引导线可以不只一条。工具/原料more电脑SolidWorks绘图软件方法/步骤1/13分步阅读

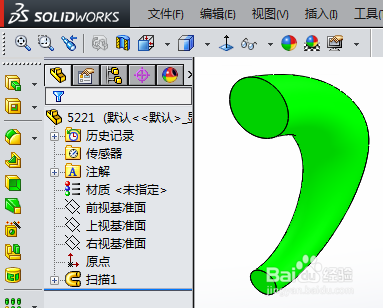

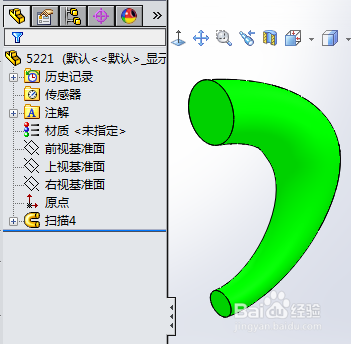

以下图零件为例。先示范一个错误的操作。

2/13

绘制轮廓草图。选择一个基准面，单击“草图绘制”按钮。

3/13

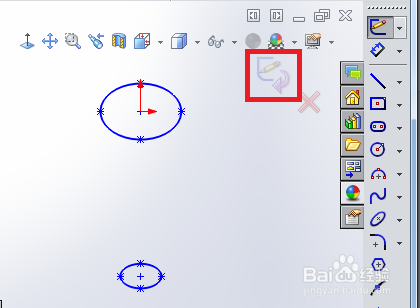

绘制如下图草图，绘制了扫描实体两头共两个闭环轮廓，然后单击右上角按钮确认草图。

4/13

绘制路径。选科盲择一个基准面，单击“草图绘制”按钮。

5/13

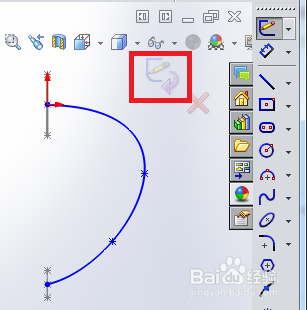

绘制如下图一条开环路径后，单击右上角按钮确认草图。

6/13

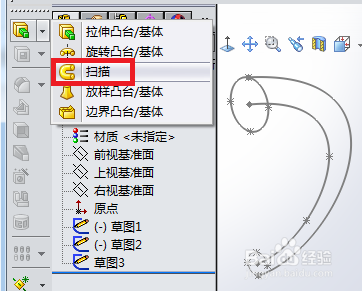

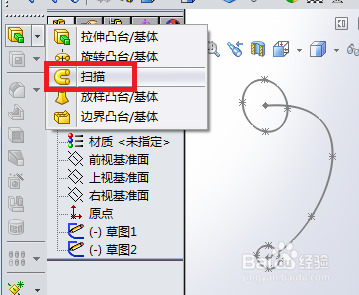

单击“扫描”按钮。

7/13

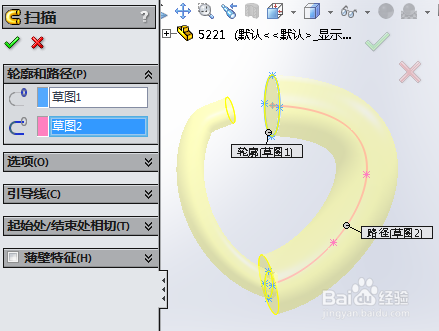

结果显示出一个错误的扫描实体，因为轮廓草图里包括了两个闭环轮盯排廓，即使只选择其中一个闭环轮廓，但系统默许的是整个草图轮廓。

8/13

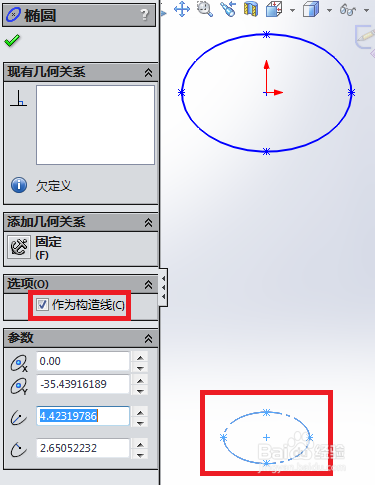

正确的操作可以如下进行。在轮廓草图里，将其中一个闭环轮廓线转换为构造线，只保留一条闭环轮廓实线。

9/13

添加一个引导线草图。选择一个基准面，单击“草图绘制”按钮。

10/13

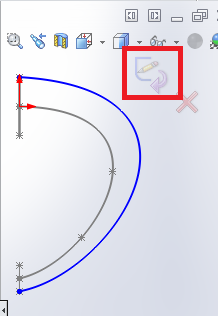

绘制如下图引导线后，单击荡糟敏右上角按钮确认草图。

11/13

单击“扫描”按钮。

12/13

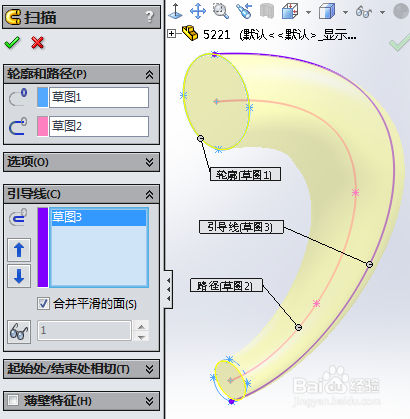

可以在属性管理器里作如下设置。

13/13

扫描结果如下。
