C4D中在圆柱面上开槽，有多方法；布尔运算就是其中最常用的了。但如果想要得到的槽可以进行变形，那么用布尔运算得到的模型进行变形，得到或许并不是想要的效果。下面用平面布线来创建带槽的圆柱，效果杆杆的。工具/原料moreC4D r19方法/步骤1/8分步阅读

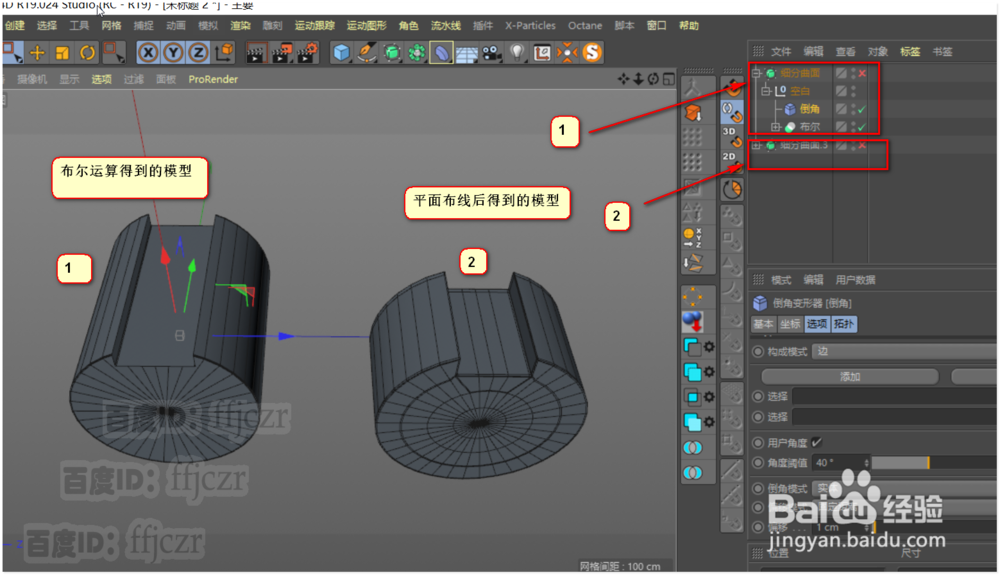

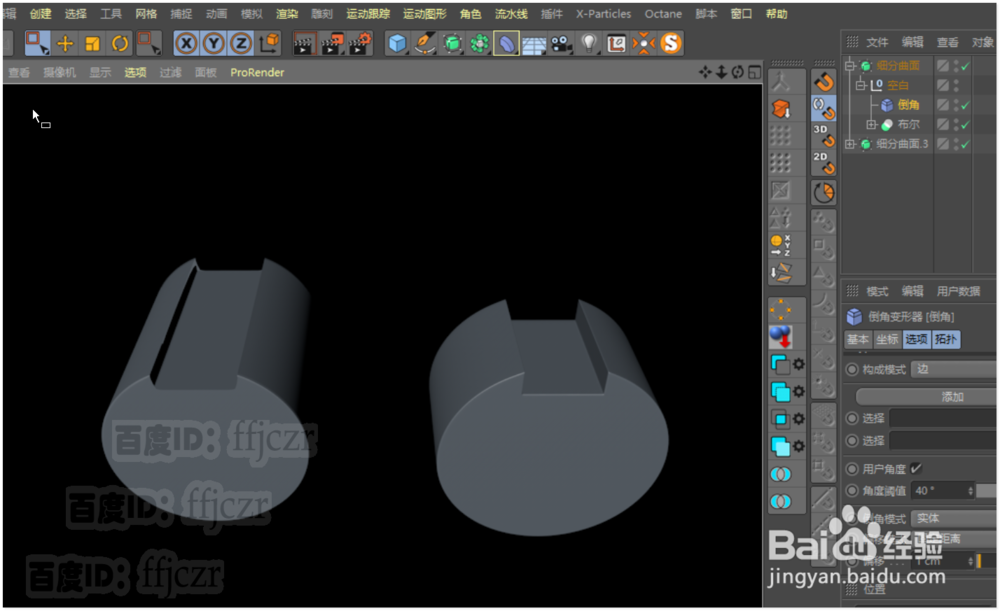

下图，是二种方法得到的模型，在没有进行变形前其显示结果也不一样。如果显示布尔得到的模型，里面的结构线有很多是不可控的。

下面看下如何通过布线得到更理想的模型吧。

2/8

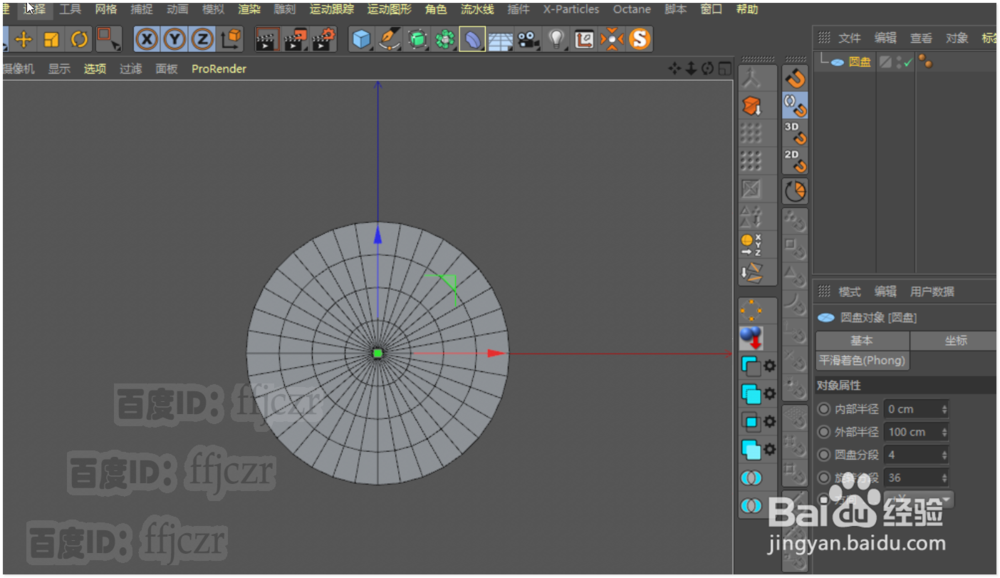

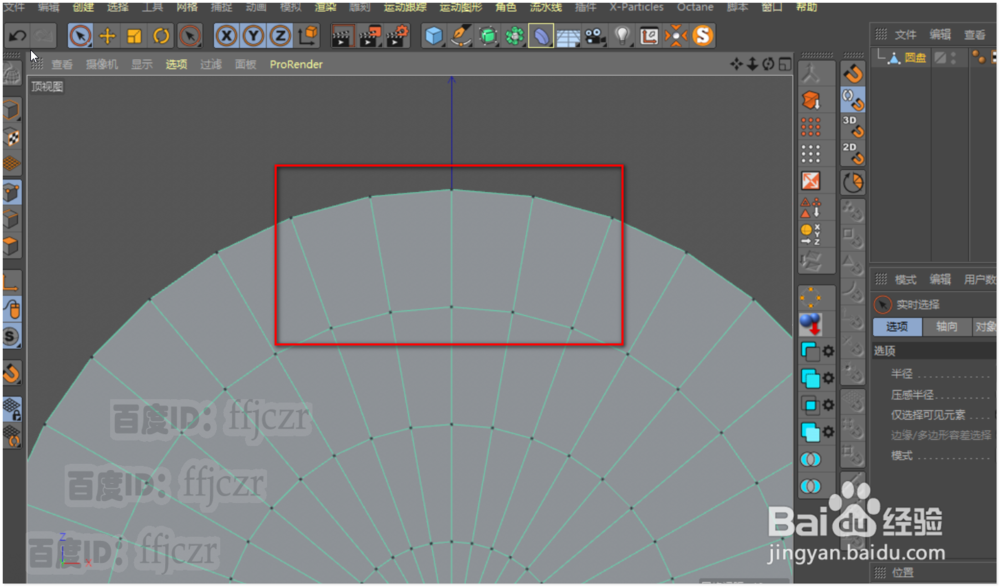

选用一个圆盘，将要在圆盘的上方，如图所框的四个格进行开槽前的布线（更 改原本的线路）；

3/8

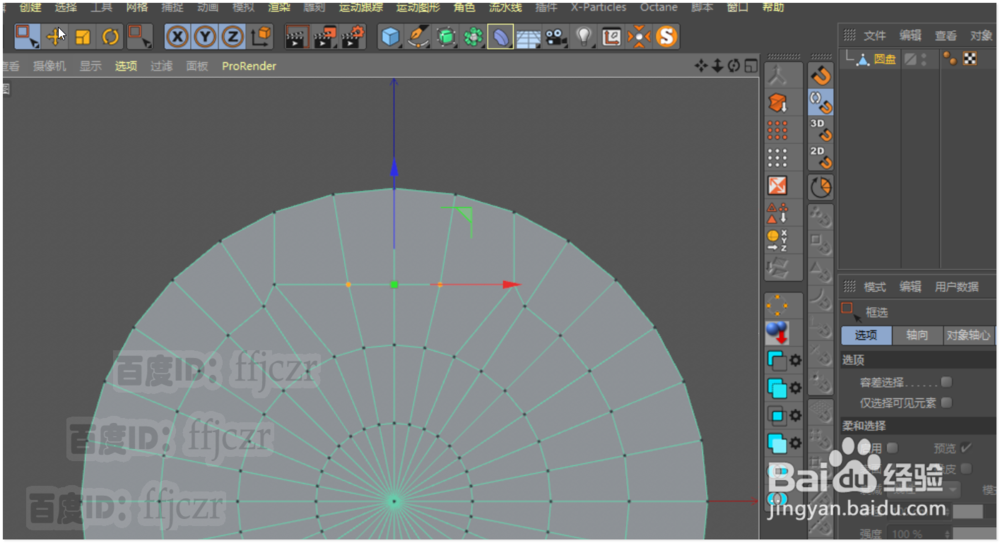

将圆盘转为可编辑多边形后，在点的模式下调整图示的点；使点在一条直线上。

4/8

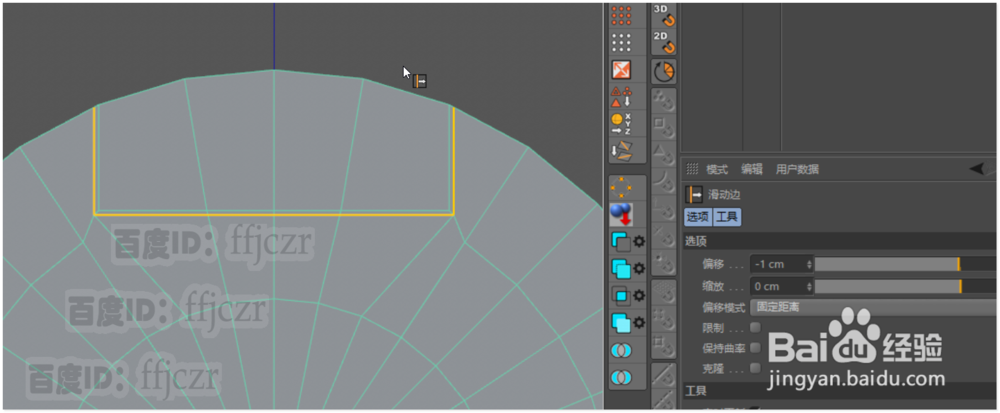

边模式下，选择上步调点形成的边，用滑动复制将选中的点向内复制得到一圈结构线。

5/8

将圆球上边的线删除，得到圆盘上的缺口。这也将是圆柱上四方槽的截面线。

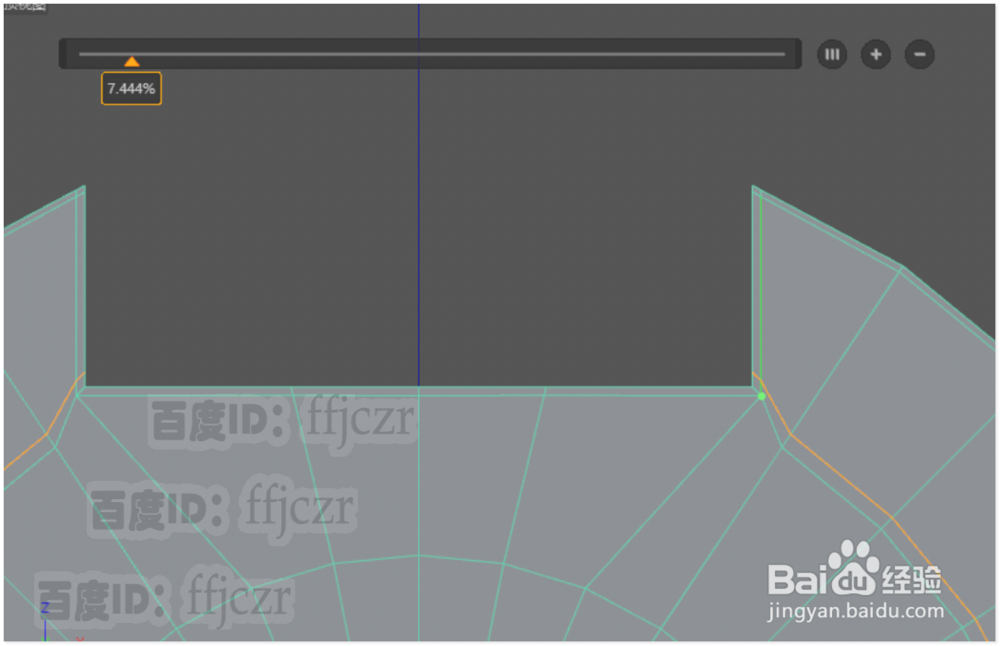

用循环切线命令，添加二条结构。这二条结构线，可以令进行曲面细分后的边保持硬朗。

6/8

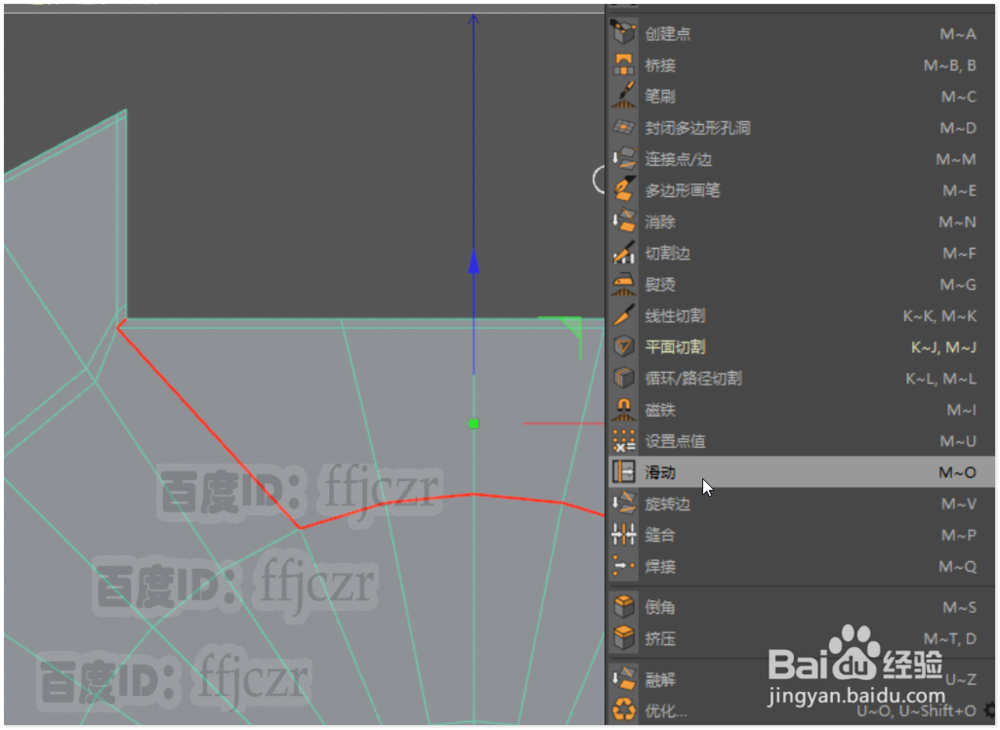

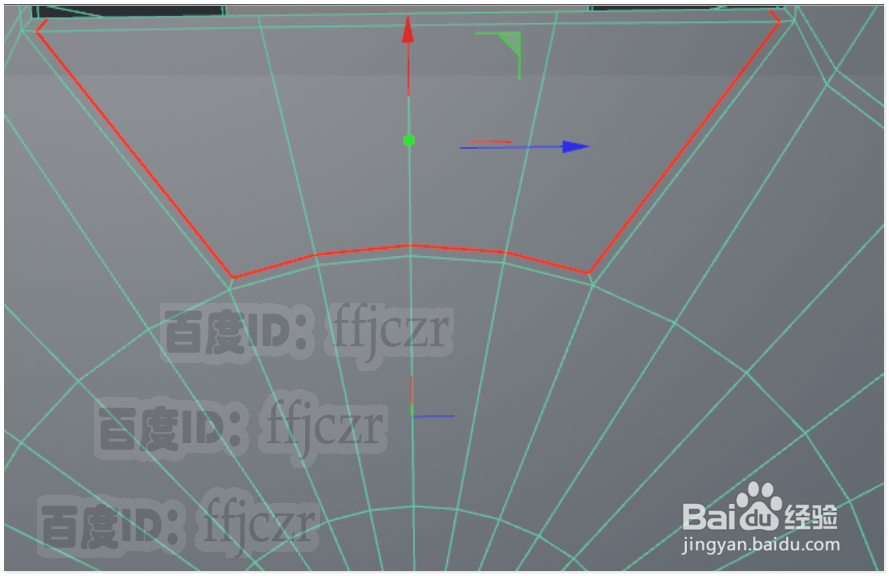

缺口的底部，还需要一条结构线来保持硬朗。可以选择如图红线所示的一圈线，用滑动复制的方法，向内滑动得到一圈结构线。

7/8

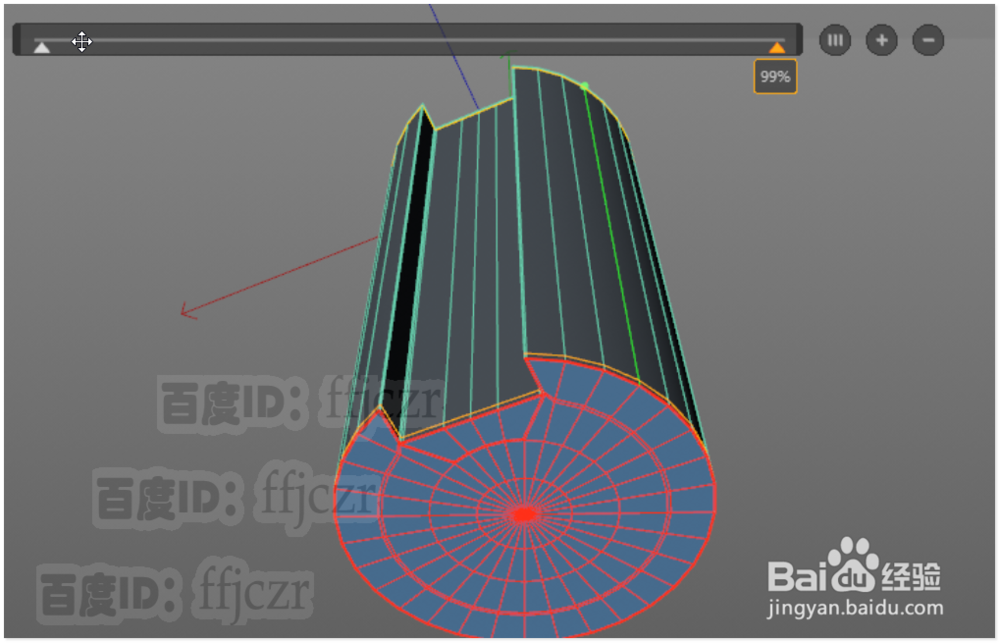

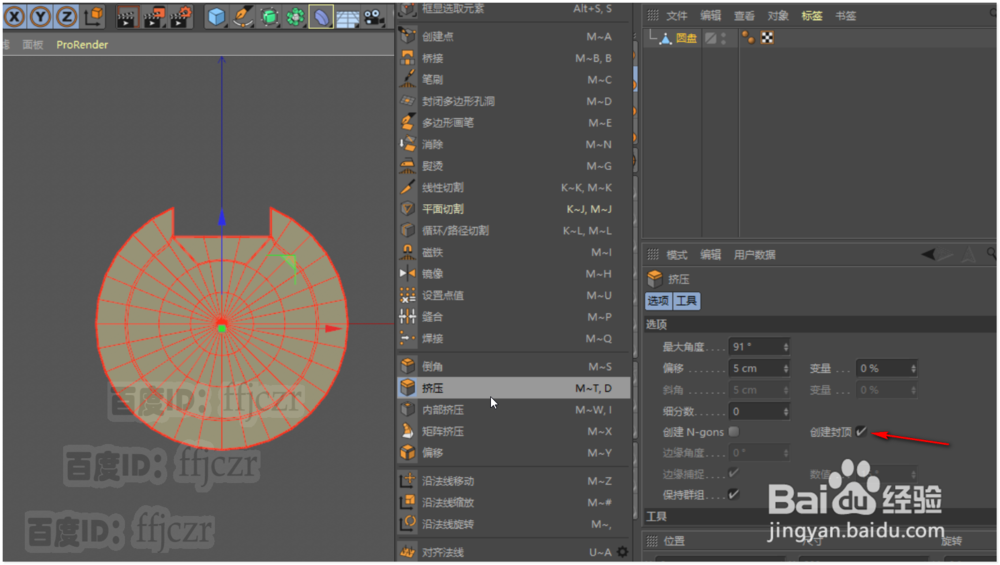

选中圆盘的所有面，用挤压命令挤压出一圆柱（挤压要勾选创建封顶）；用循环切刀工具，给圆柱的高度添加分段（先给圆柱两端添加一条保持硬边的线，中间再添加数条结构线，方便变形）。

8/8

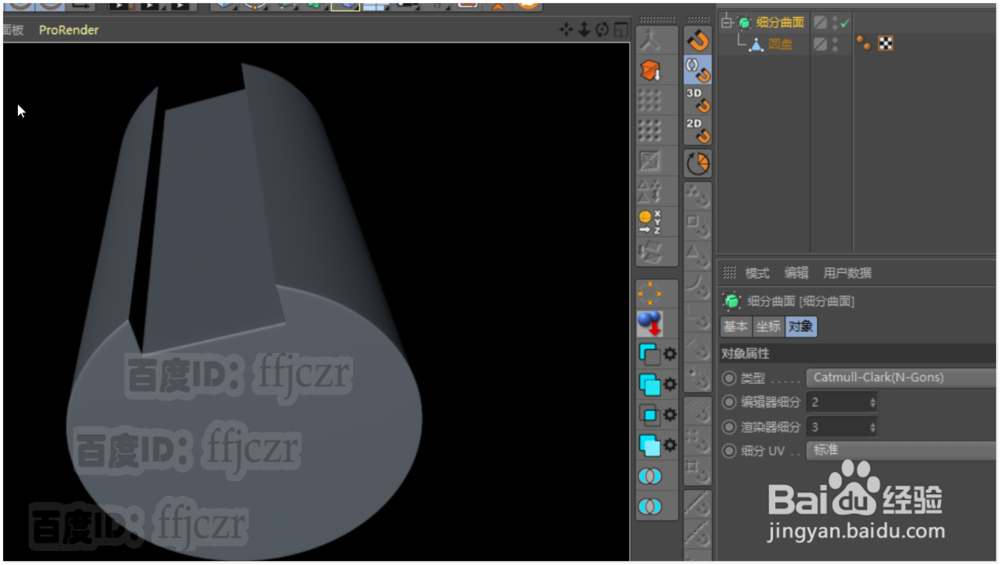

绘模型添加曲面细分，可以得到圆滑并保持硬朗边的圆柱及四方槽。

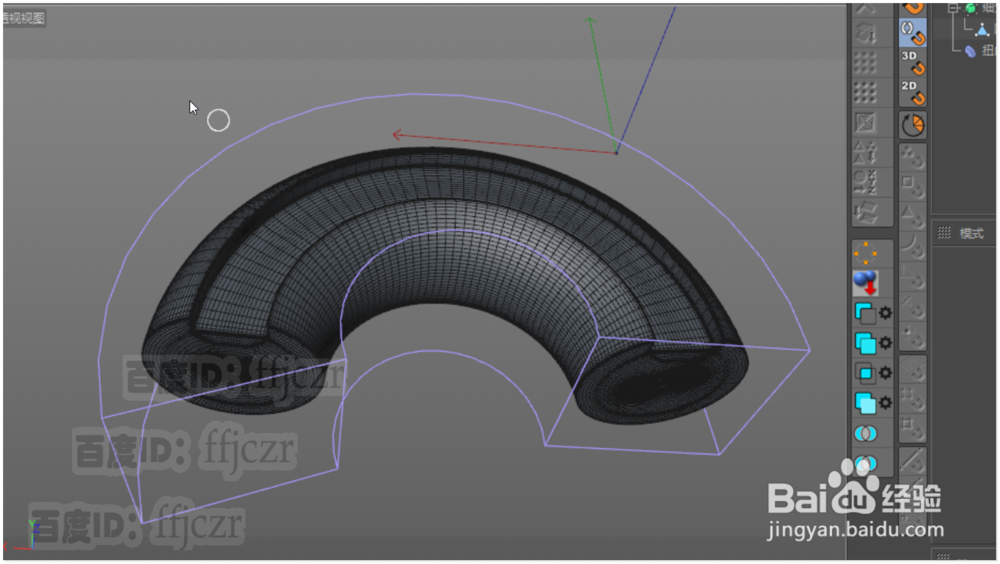

给其添加各种变形器，怎么扭曲变形也保持着原来的风骨！
