CATIA设计零件过程中，有时候特征是相互关联的，有时需要参考前一步的实体边界，怎么样投影实体的边界呢？小编带你来学习一种新的方法吧，很方便哦，跟着学习吧！工具/原料more电脑CATIA软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

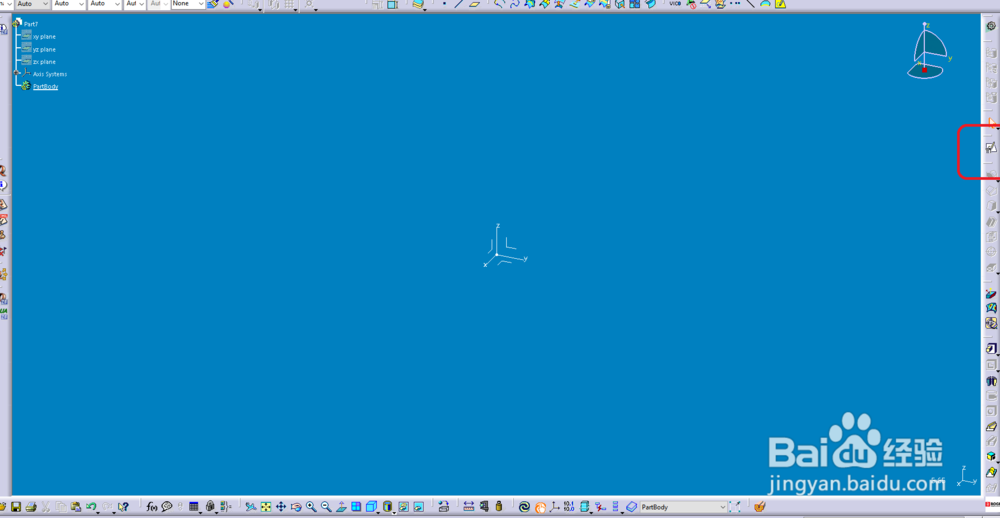

1.打开CATIA软件

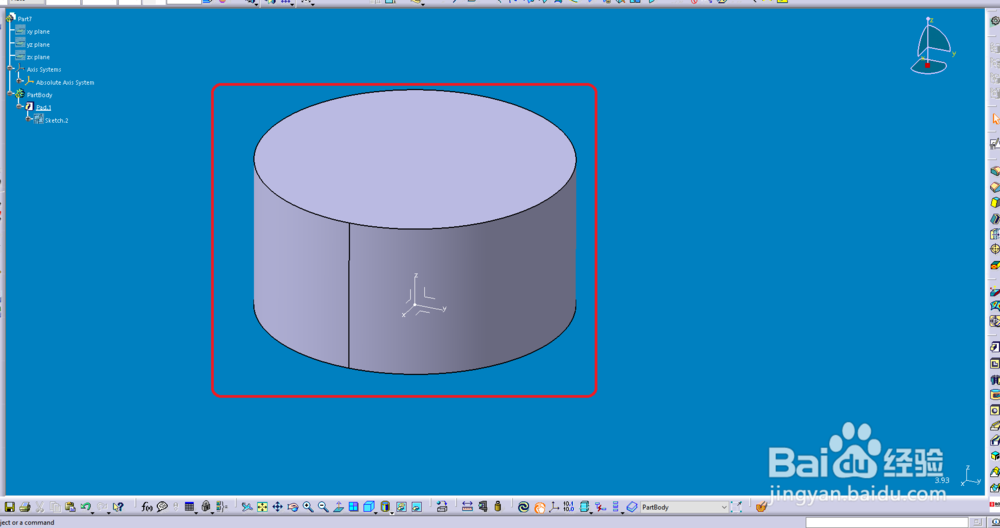

2/72.设计一个圆柱

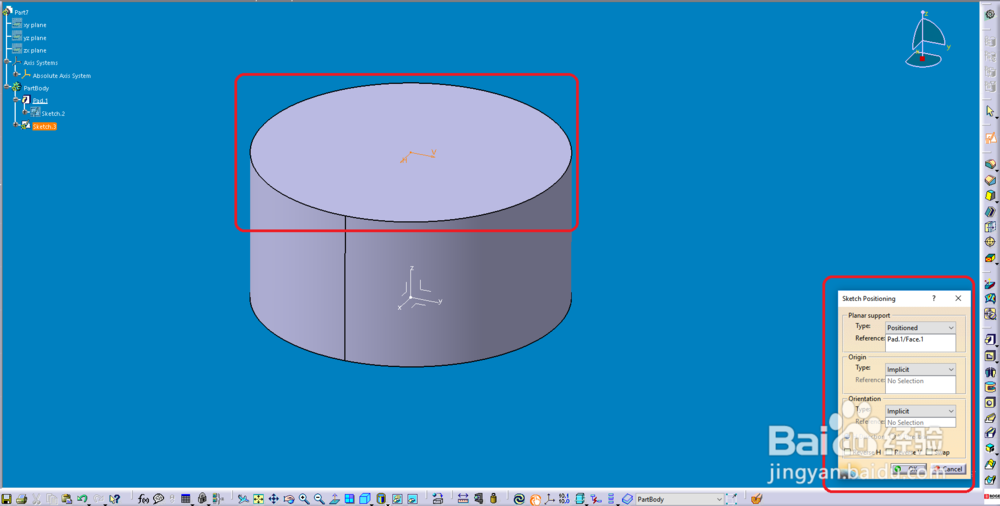

3/73.以上表面为绘图面，进入草图模块

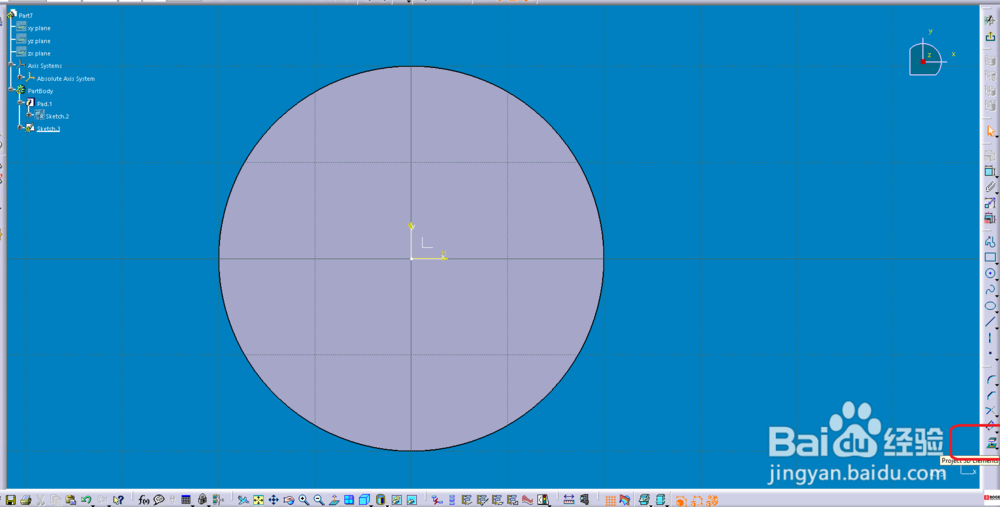

4/74.点击投影实体边界命令

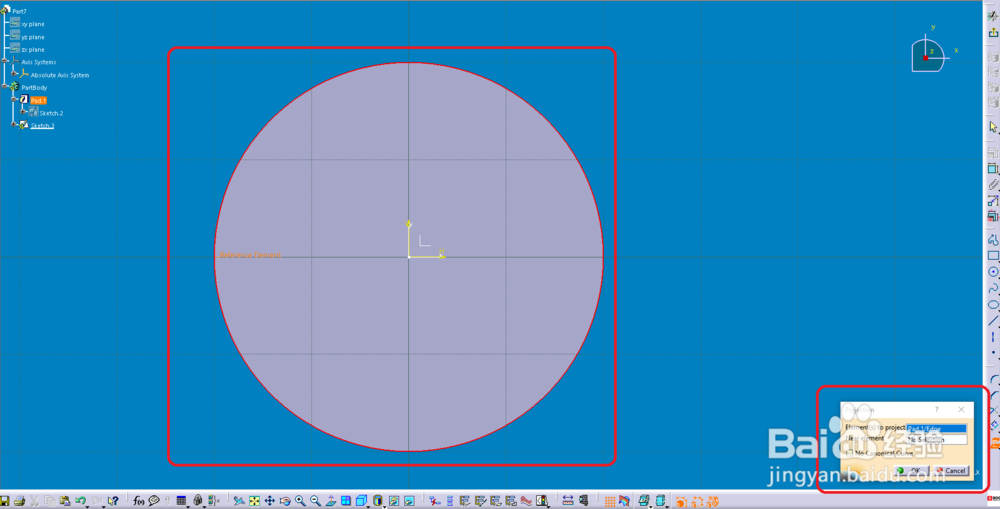

5/75.选择圆柱的边界作为投影对象

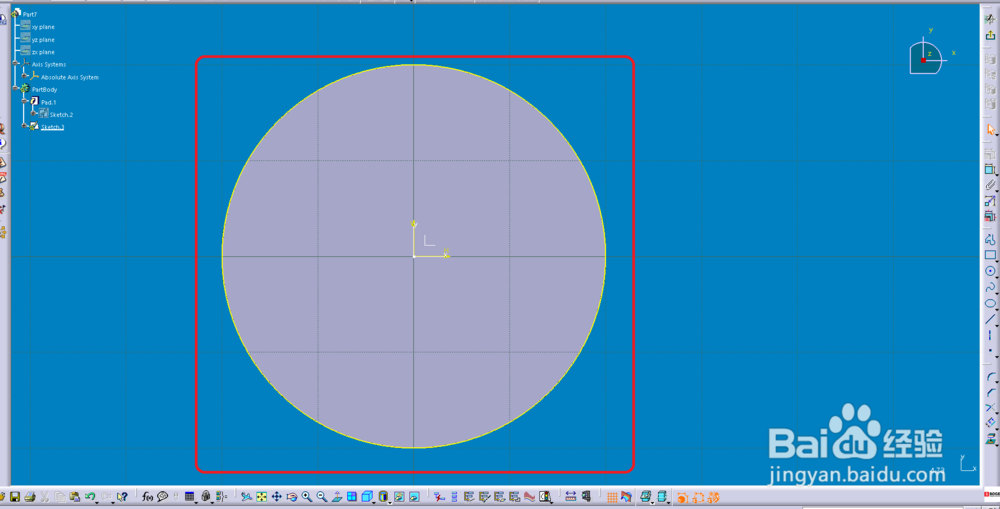

6/76.获得图示的投影线
7/7总结：
1.打开CATIA软件
2.设计一个圆柱
3.以上表面为绘图面，进入草图模块
4.点击投影实体边界命令
5.选择圆柱的边界作为投影对象
6.获得图示的投影线
注意事项有问题下方留言哦
