订阅CATIA中，如何做落料模的压力中心
来源：网络收集 点击： 时间：2024-05-19【导读】：
在冷冲压的落料模设计中，最重要的一点就是判定其模具的压力中心，若如压力中心判定不好，则会造成所使用的设备偏载，对设备造成损伤工具/原料more安装有CATIA的电脑完整的产品展开轮廓方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

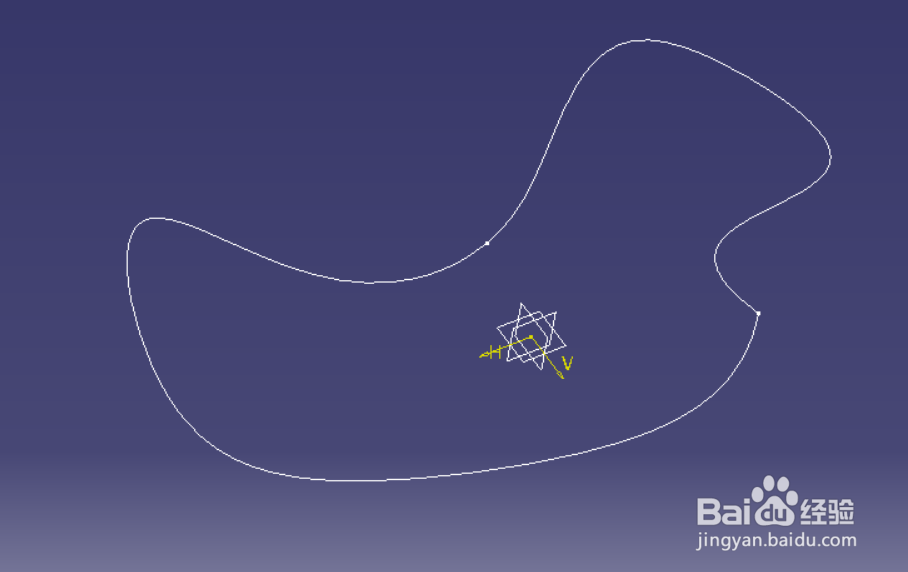

将产品的轮廓线使用CATIA打开，如下图所示

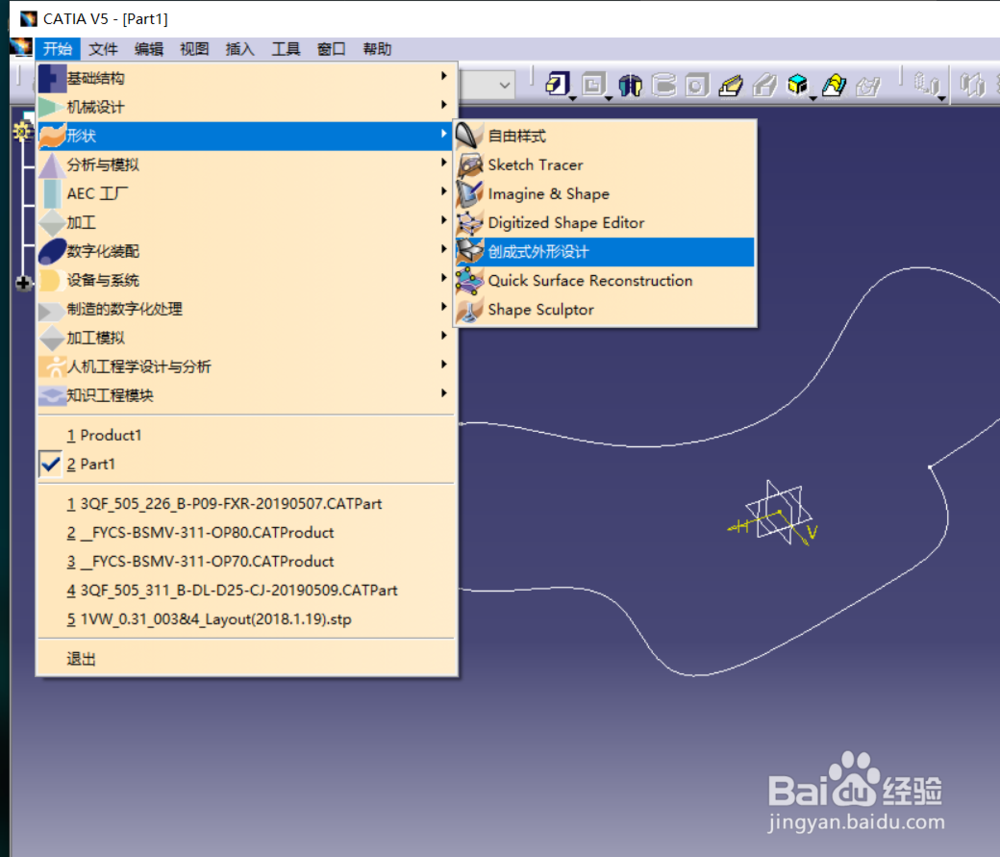

2/6点击“开始”-形状-“创成式曲面设计”

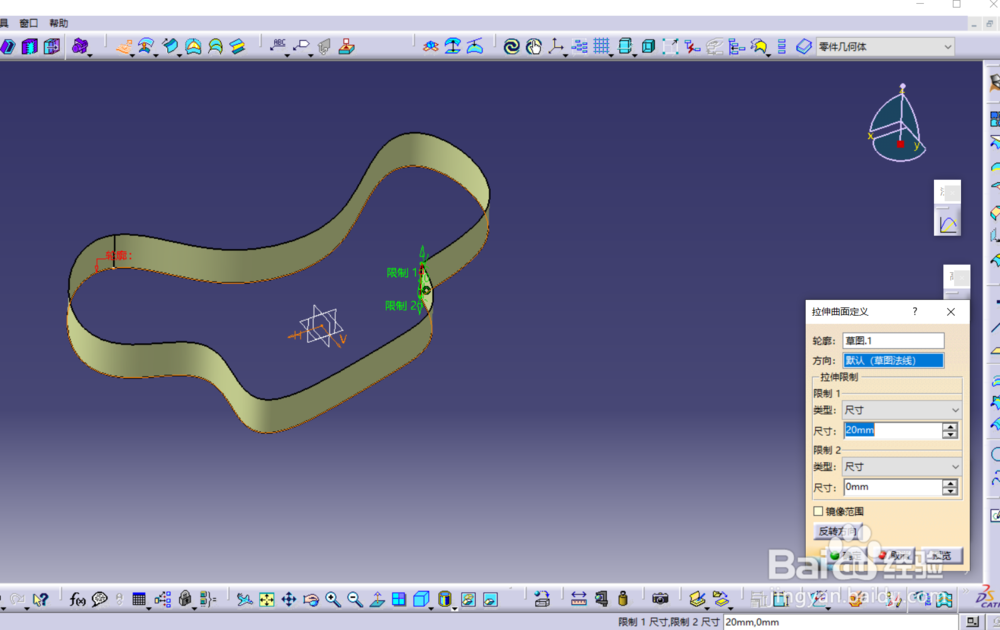

3/6点击下图中所示的拉伸按钮，选中产品展开后的轮廓线，在对话框中填入所需要的拉伸方向及拉伸数值
4/6点击下图中所示的测量按钮，然后选中已拉伸完毕的产品展开的轮廓线

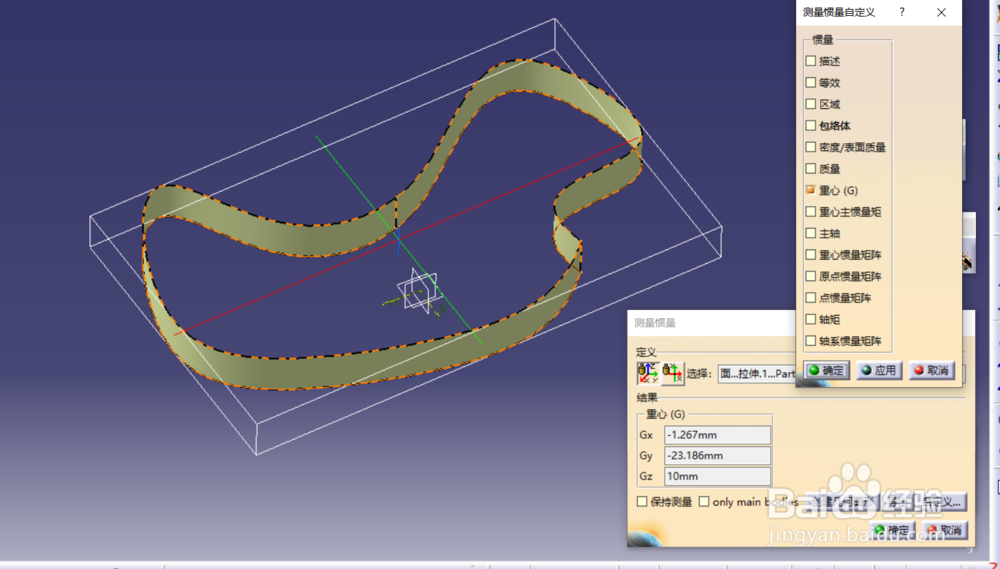

5/6在弹出的对话框中点击自定义按钮，之后选中重心选项，如下图所示

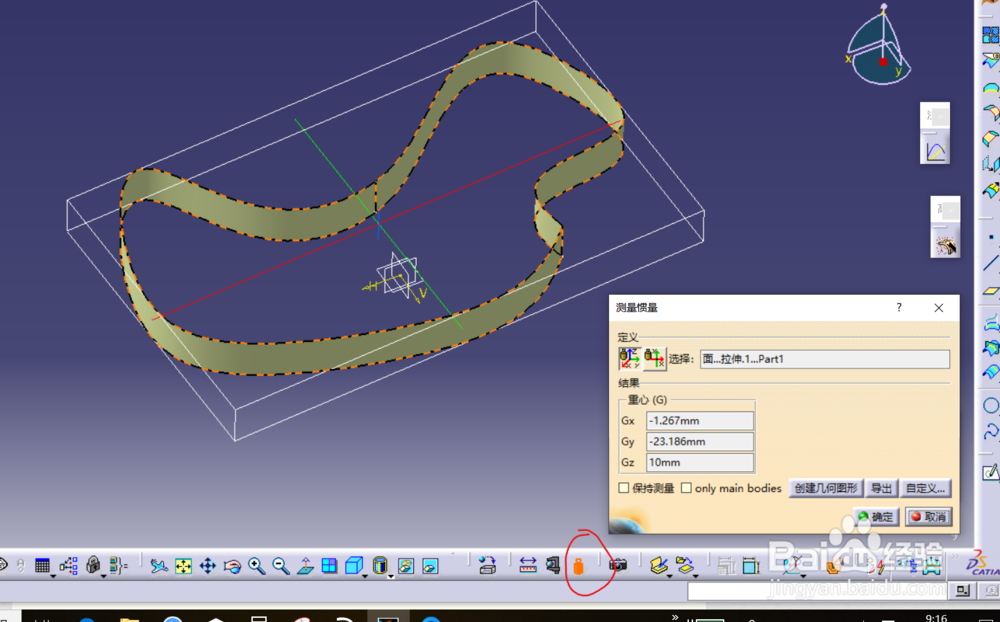

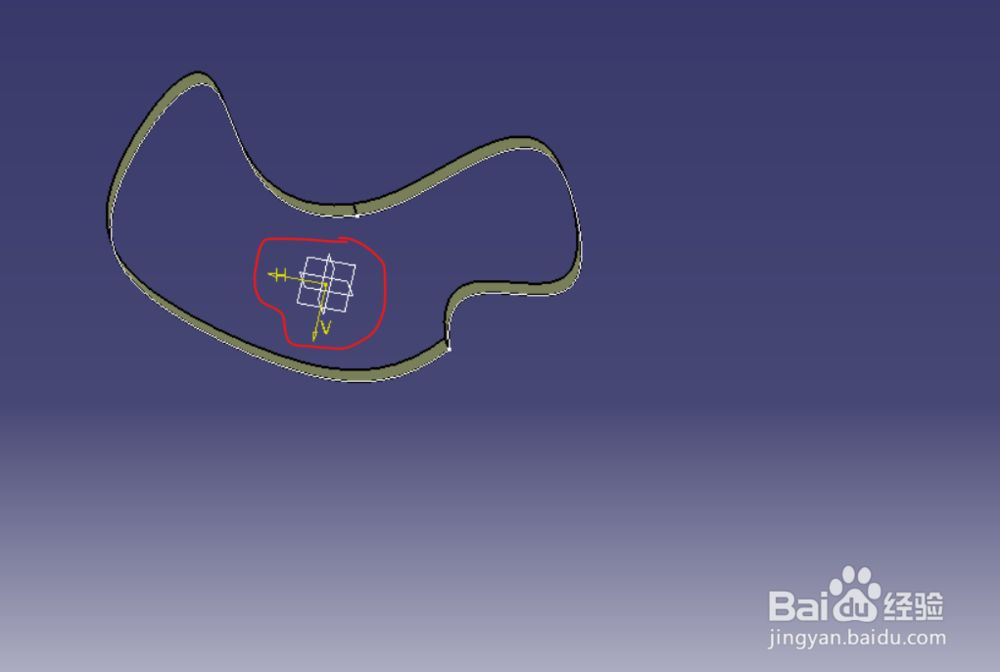

6/6点击确定后，就会自动生成落料模的压力中心，如下图所示
注意事项选择测量工具时，一定要选择“测量惯性”
产品展开的轮廓线务必要精准，否则所生成的压力中心也不会准确
如果对您起到一些帮助，烦请您动动手指，为我点个赞，谢谢
