在一些特殊网络环境里，出于对网络安全或IP地址使用的角度考虑，往往会使用NAT技术进行IP地址转换。如果两个不同单位进行联网，彼此需要隐藏自己内部的IP地址，也不希望直接和对方的IP进行通讯（避免将对方IP网段的路由加到自己网内，保持网内路由的干净），这时就需要配置双向NAT来进行两个方向的地址转换功能。工具/原料more路由器一台（以H3C路由器配置为例）示例说明1/3分步阅读

示例：

实现目标：单位A的网内用户（192.168.1.0网段）需要访问单位B的服务器（10.1.1.1），并实现双向NAT。

联网要求：单位A的内网结构和IP地址需要对外隐藏（单位B不能看到单位A的网内IP地址，只能看到NAT转换后的1.1.1.2地址），同时单位A的内网设备不需要添加单位B的IP网段的路由，只需要访问转换到内网的192.168.1.2这个地址，确保网内的路由干净。

2/3

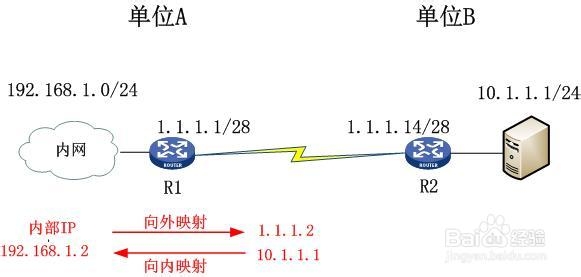

网络拓扑：

3/3

IP地址说明：

单位A内网IP：192.168.1.0/24

单位A的路由器R1地址：局域口IP为192.168.1.1，广域口IP为1.1.1.1

单位B服务器IP：10.1.1.1

单位B的路由器R2地址：局域口IP为10.1.1.254，广域口IP为1.1.1.14

R1路由器上内部映射到外部的地址为1.1.1.2，外部映射到内部的地址为192.168.1.2

方法/步骤1/3

步骤1：在R1路由器上将内网192.168.1.0网段NAT映射成1.1.1.2后访问服务器，这样单位B的设备收到的数据包的IP地址都是1.1.1.2，从而隐藏了单位A内网的真实地址。

nataddress-group11.1.1.21.1.1.2

（设置NAT映射地址池为1.1.1.2）

aclnumber2000

rule0permitsource192.168.1.0 0.255.255.255

rule1deny

（设置访问服务器的源地址为192.168.1.0 255.255.255.0）

interfaceEthernet0/0/1

ipaddress1.1.1.1 255.255.255.255.255.255.240

natoutbound2000address-group1

（在R1上的互联端口上配置NAT规则，将acl 2000配置的源地址网段转换成1.1.1.2后访问出去）

2/3

步骤2：在R1上把对方服务器10.1.1.1NAT翻译成内部地址192.168.1.2，供内部地址访问，这样单位A的内部用户访问192.168.1.2就等于访问对方的10.1.1.1的服务器

interfaceEthernet0/0/0

ipaddress192.168.1.1 255.255.255.0

natserverprotocoltcpglobal192.168.1.2 anyinside10.1.1.1 any

（将外部服务器地址10.1.1.1的tcp连接映射成内网地址192.168.1.2）

natserverprotocolicmpglobal192.168.1.2inside10.1.1.1

（将外部服务器地址10.1.1.1的icmp连接映射成内网地址192.168.1.2）

3/3

步骤3：配置路由

在路由器R1上添加至对方服务器的路由

ip route 10.1.1.1 255.255.255.255 1.1.1.14

验证1/1

在路由器R1上打开debug调试功能，从单位A的内网ping映射后的服务器地址192.168.1.2，观察debug信息

*0.1018668881 Quidway NAT/8/debug:

(Ethernet0/0/0-in :)Pro : ICMP

( 192.168.1.10: 758 - 192.168.1.2: 758) ------

( 192.168.1.10: 758 - 10.1.1.1: 758)

*0.1018668881 Quidway NAT/8/debug:

(Ethernet0/0/1-out :)Pro : ICMP ID : 38234

( 192.168.1.10: 758 - 10.1.1.1: 758) ------

( 1.1.1.2:12290 - 10.1.1.1: 758)

*0.1018668881 Quidway NAT/8/debug:

(Ethernet0/0/1-in :)Pro : ICMP ID : 38234

( 10.1.1.1: 758 - 1.1.1.2:12290) ------

( 10.1.1.1: 758 - 192.168.1.10: 758)

*0.1018668881 Quidway NAT/8/debug:

(Ethernet0/0/0-out :)Pro : ICMP ID : 38234

( 10.1.1.1: 758 - 192.168.1.10: 758) ------

( 192.168.1.2: 758 - 192.168.1.10: 758)

从debug调试信息可以看出，E0/0/0接口收到一个192.168.1.10访问192.168.1.2的请求被转换成访问10.1.1.1的请求；接下来在E0/0/1接口输出时将192.168.1.10访问10.1.1.1的请求转换成1.1.1.2访问10.1.1.1的请求，这时数据包被两次翻译后发送给服务器。服务器响应的数据包返回到R1路由器，这时E0/0/1接口收到一个10.1.1.1到1.1.1.2的请求，并转换成10.1.1.1到192.168.1.10的请求，然后在内网口E0/0/0上将10.1.1.1到192.168.1.10的请求转换成192.168.1.2到192.168.1.10的请求。

至此，一个完整的数据包来回传输的交互过程实现。

注意事项

本例中内网地址向外映射为1.1.1.2这个单独的地址，一般情况广域网互联为30位掩码，所以可以把内网地址映射成路由器出口地址

H3C路由器做NAT时，必须把nat server接口与nat outbond接口上的快转功能关闭。命令是undo ip fast-forwarding
