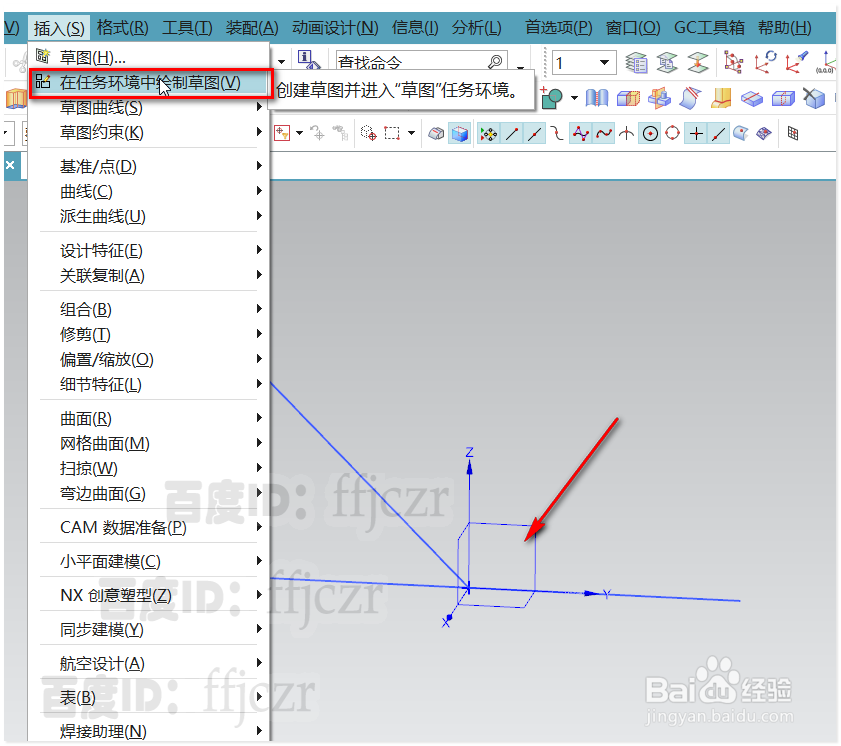

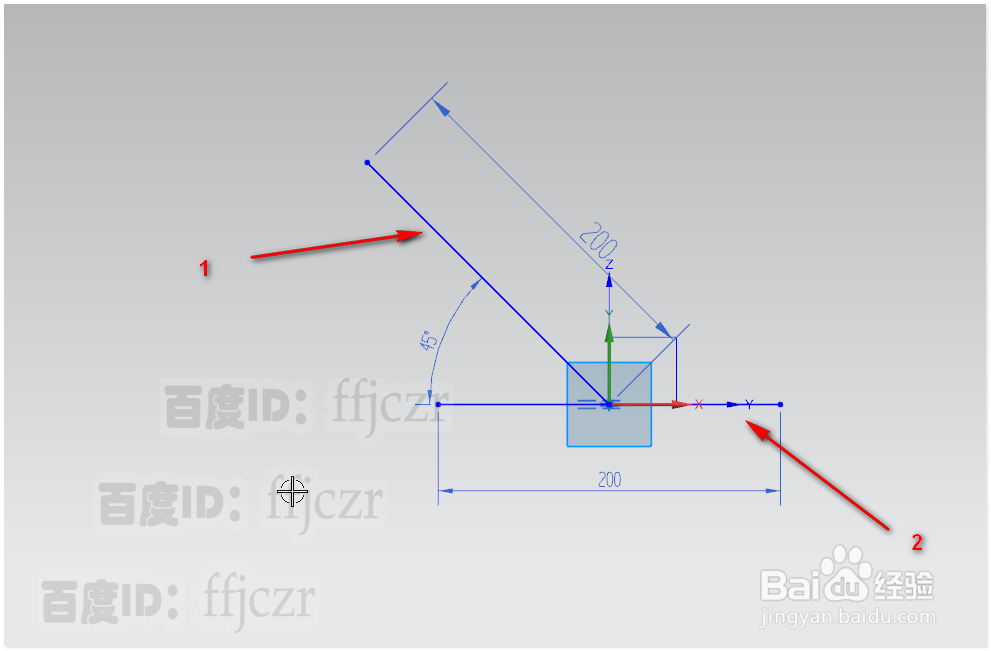

在任务环境绘草图，以YZ面为草绘平面；在草绘中以坐标原点为端点绘出一条与X轴成45度角的斜线1；另再绘一条直线2，与X轴共线，中心与坐标原点重合。线1与线2的长度为200.

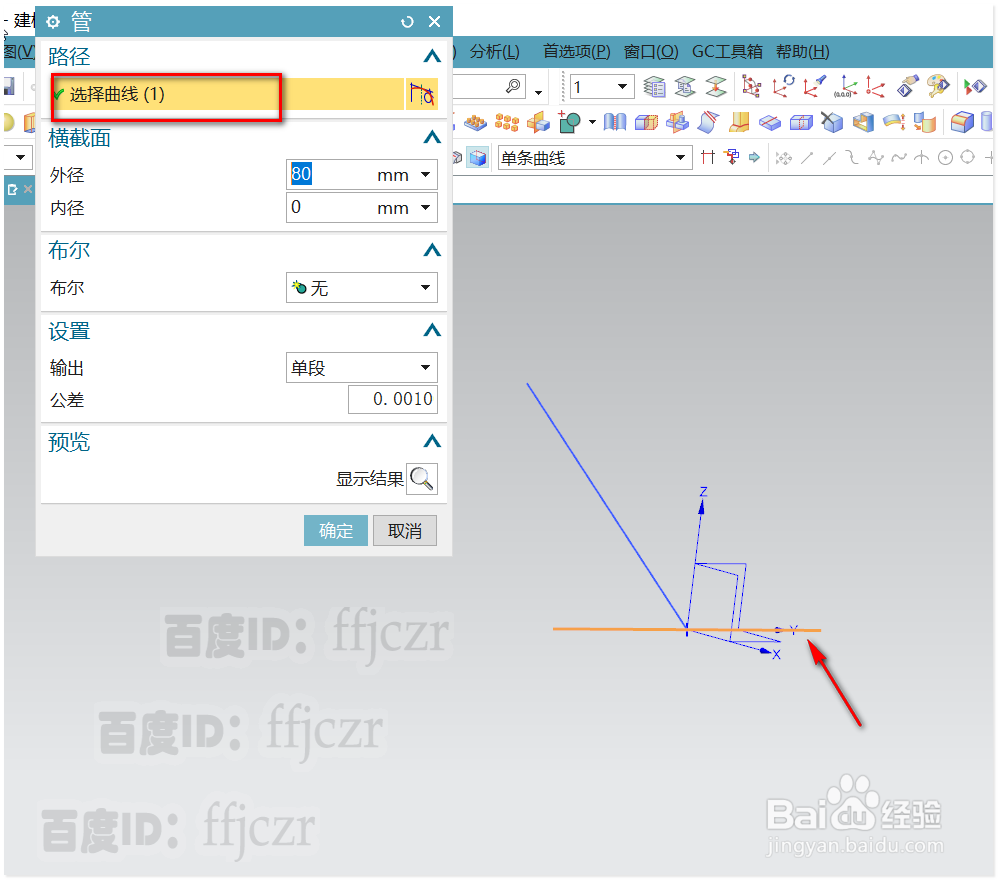

回到建模模式，选用管命令；选用上步的直线2为管的路径，管外径为80。

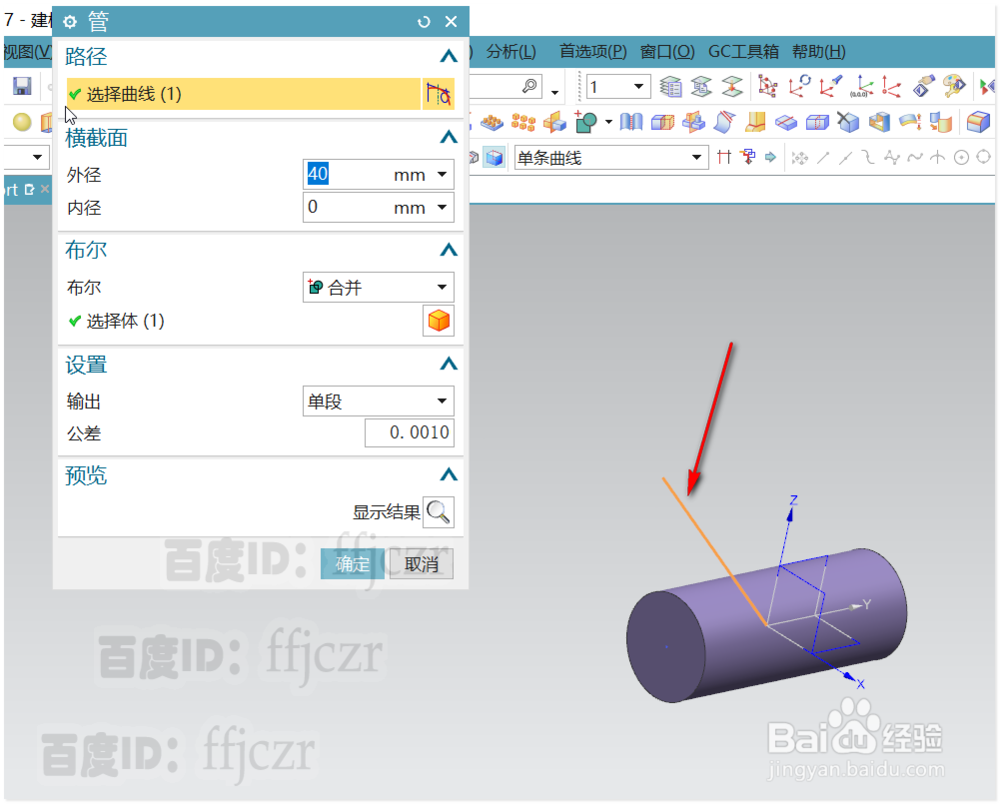

再选用管命令，选用第1步绘的直线1为管的路径，管外径为40，进行布尔合并。

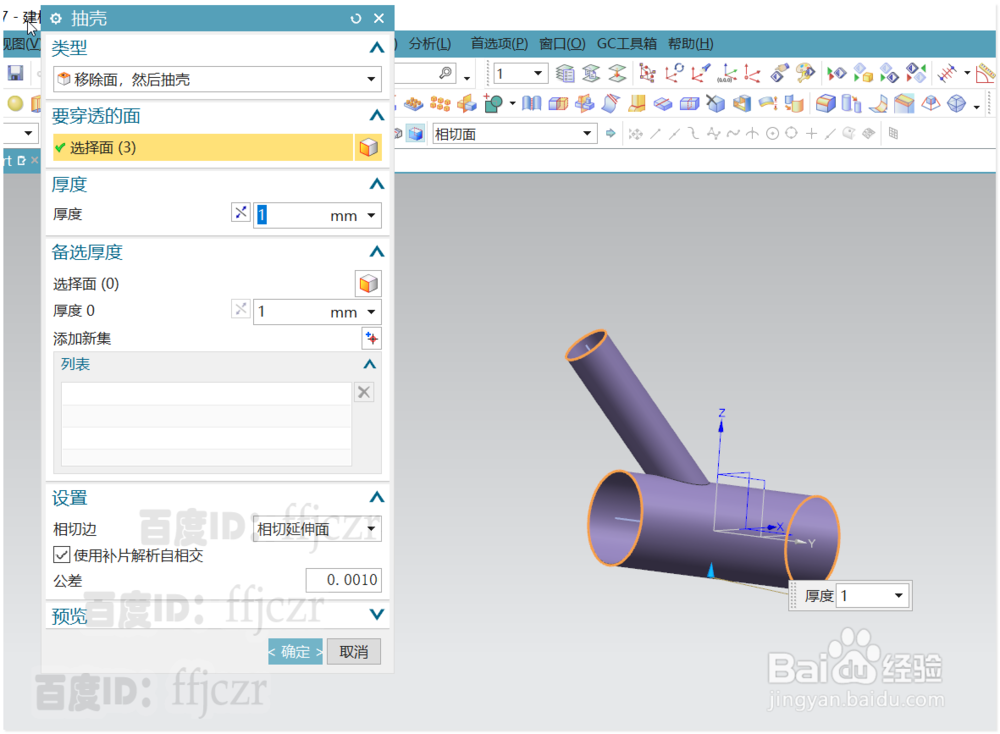

选用抽壳命令，分别点选管道的三个端口；抽壳的厚度为1；得到三通管道的模型。

模型得到了，但想要利用钣金的展开功能将管道展开，还得做以下步聚。

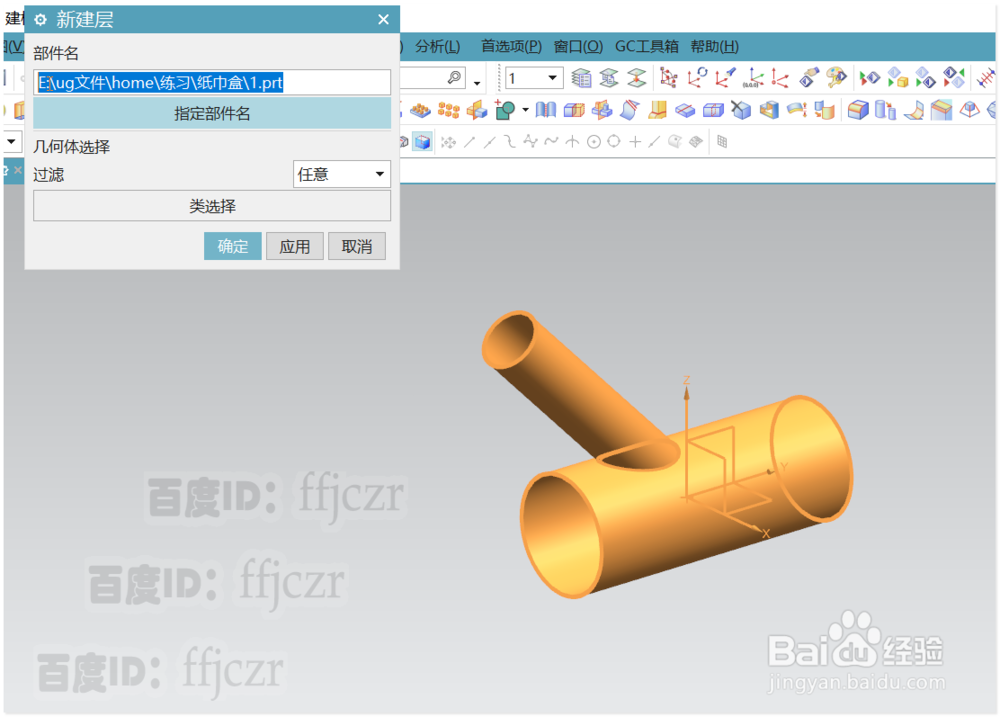

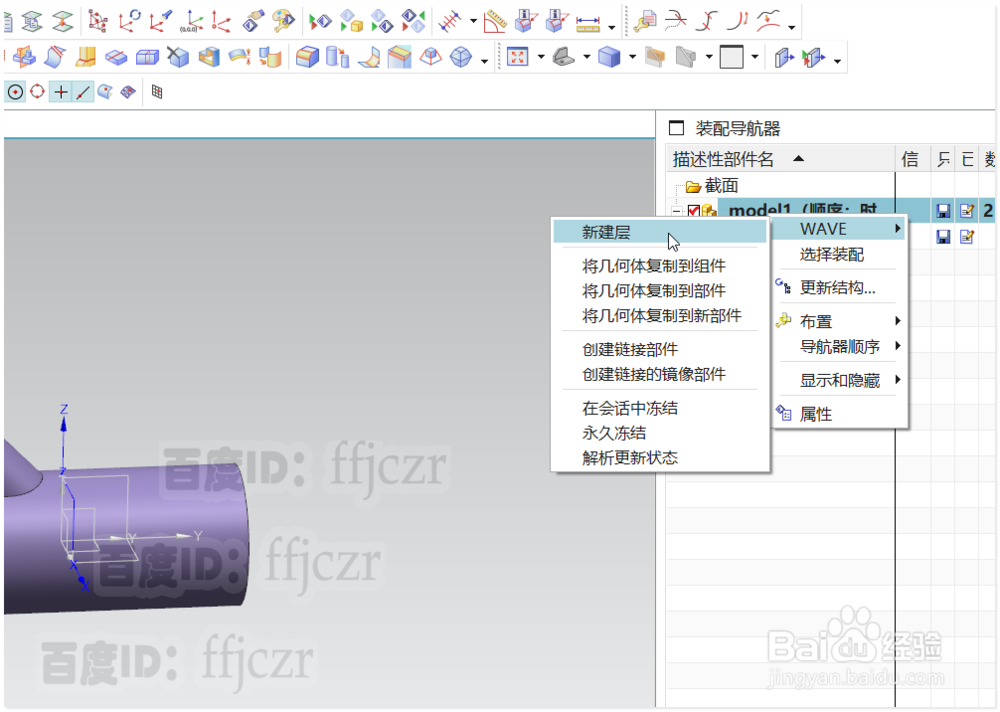

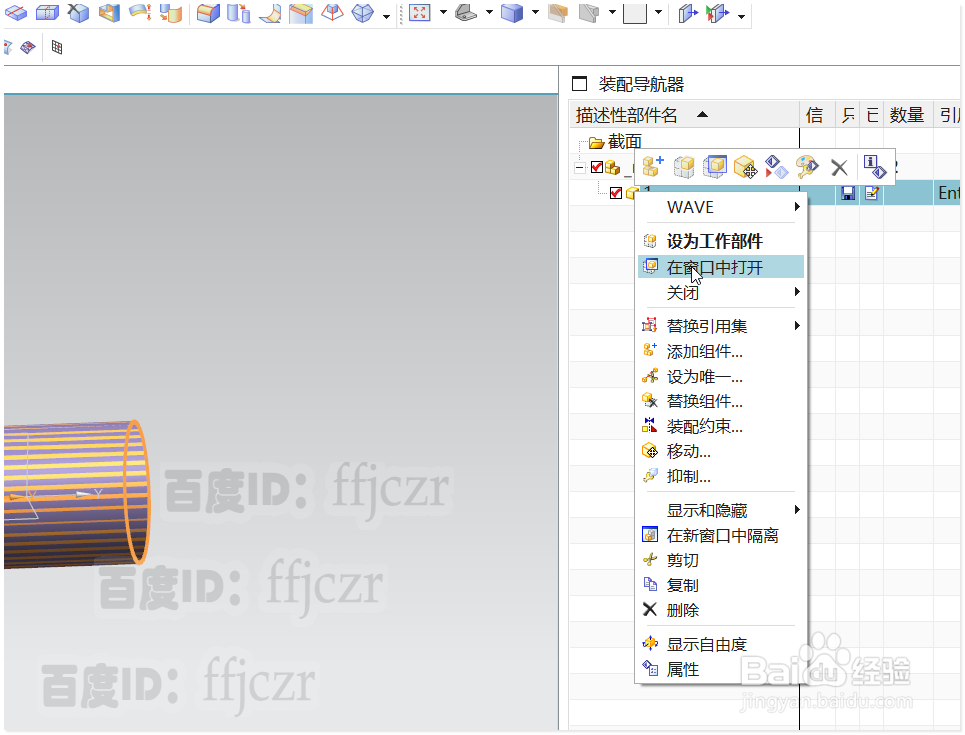

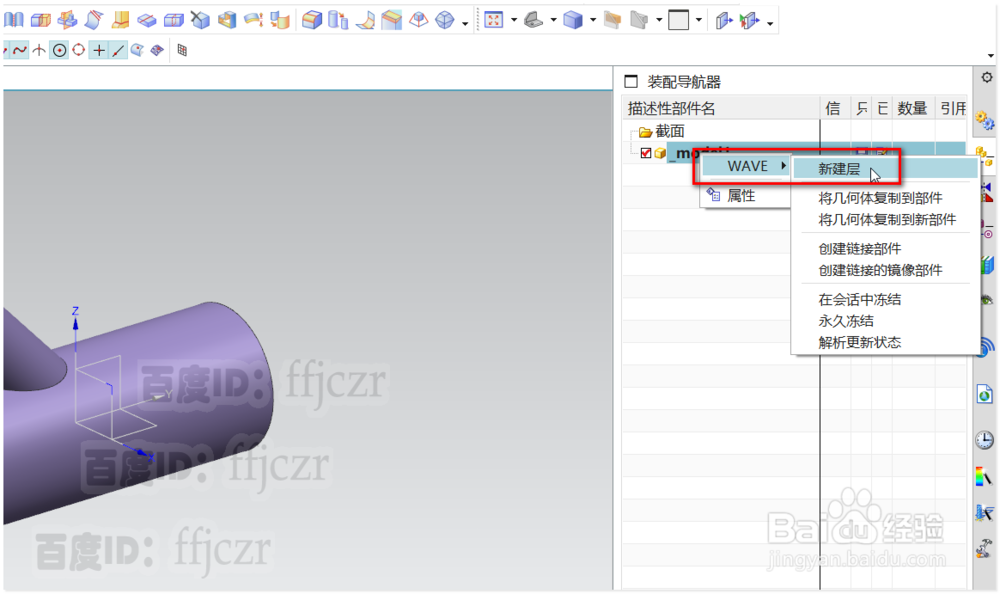

在装配导航器中，鼠标在部件上点右键，选用WAVE新建层。在后续弹出的对话框中，分别给新建组件命名1，选中三通模型作为链接；确定后得到新组件1.在组件1中点右键选用在窗口中打开。

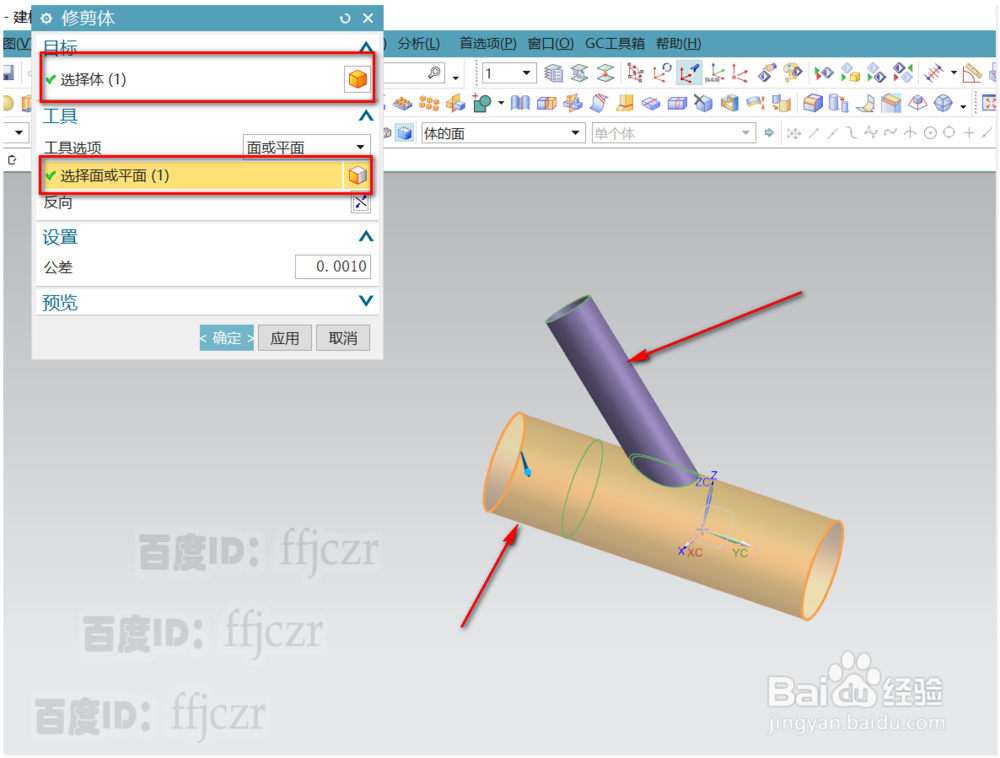

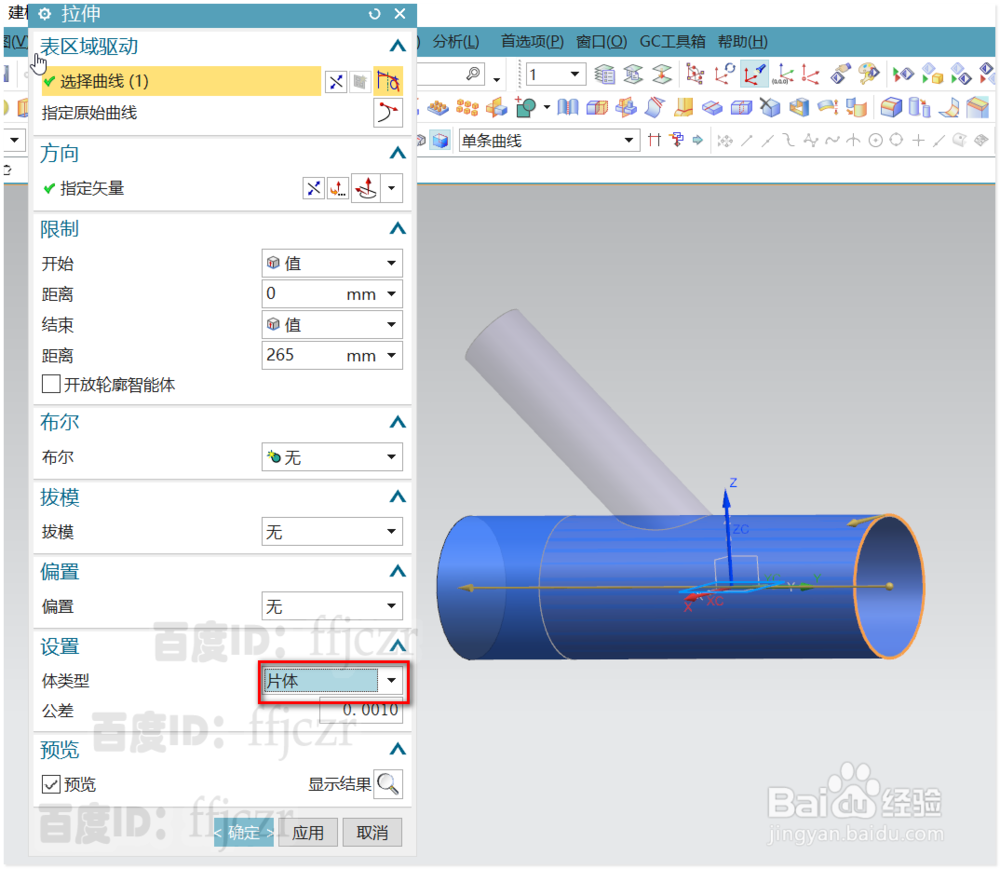

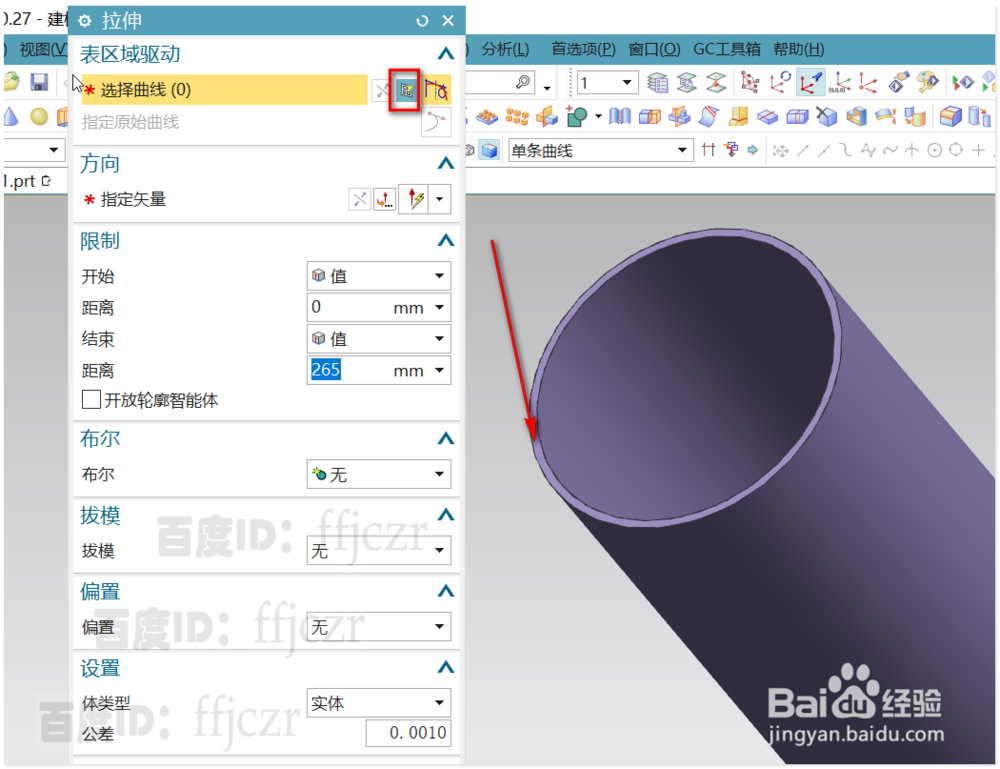

选用拉伸命令，以大管道的最外轮廓为截面线；矢量方向为Y轴，拉伸出长265的片体；选用修剪体，目标为三通模型，工具面为拉伸出的片体。注意方向，保留外径为40的管道。

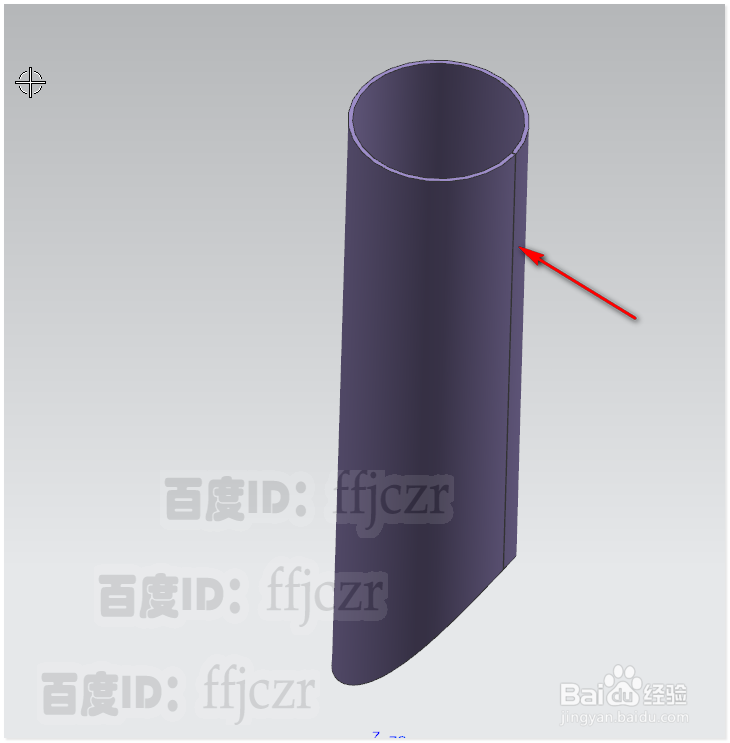

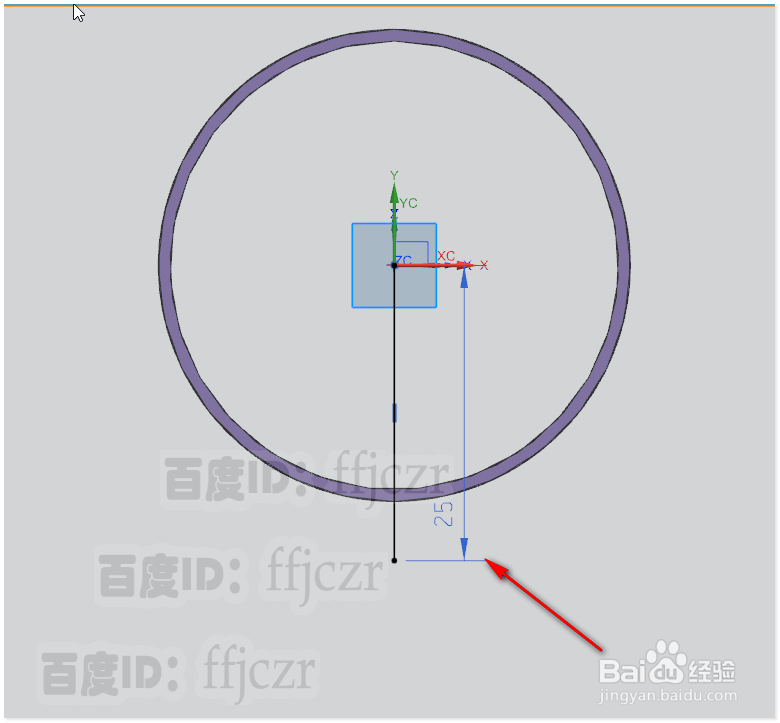

给修剪后得到的管道添加一道细缝（这样才能到钣金中展开）；选用拉伸命令，以管道端面为草绘平面；在草绘中以坐标原点为端点绘一条在Y轴负向上长为25的直线。

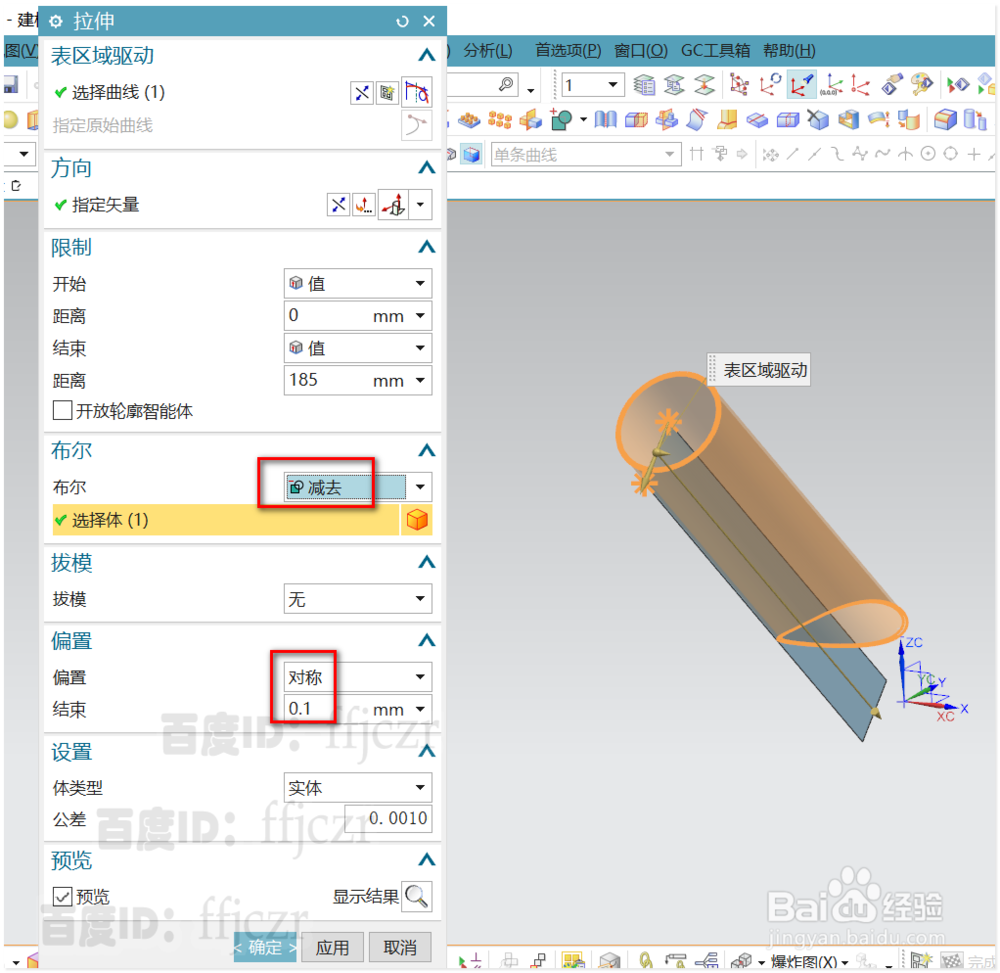

回到拉伸对话框，距离为185，布尔减去，偏置为对称，值为0.1.确定后管道开出了一道0.2宽的缝。

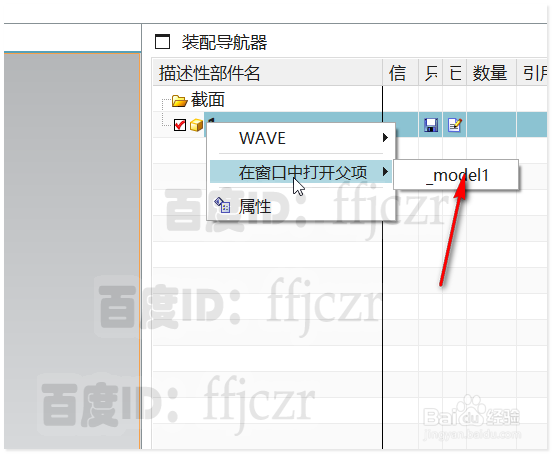

在装配导航器中，右击组件1，选择在窗口中打开父项，model1;再用同样的方法，新建层，得到组件2（参考第5步操作）。

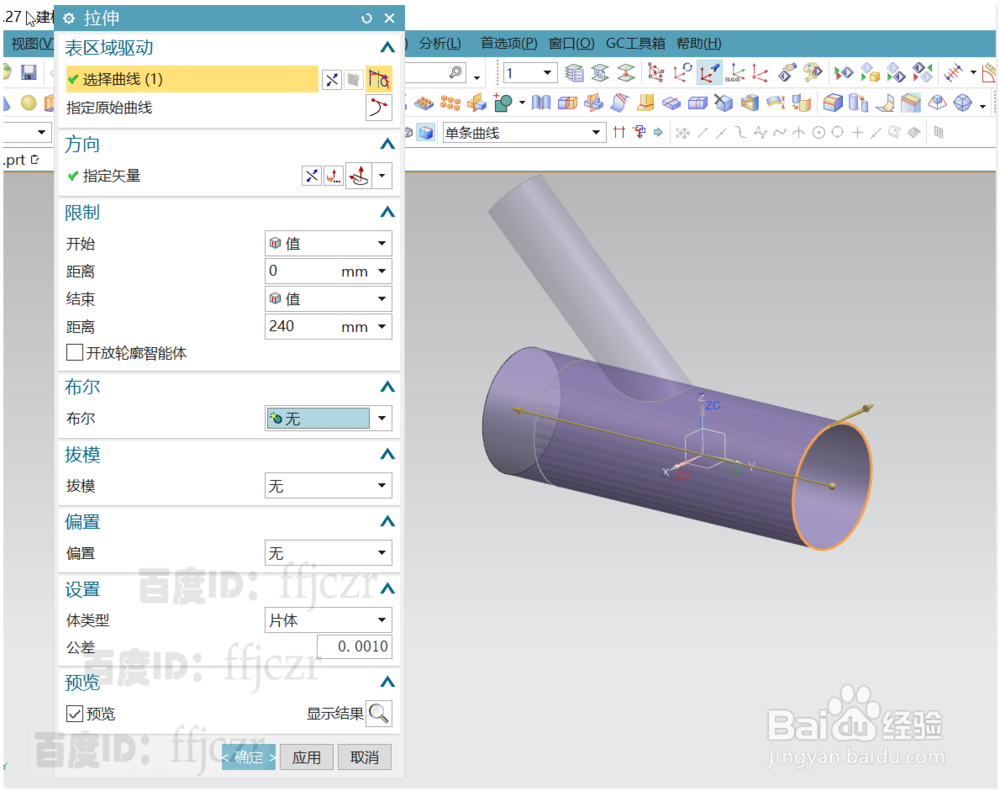

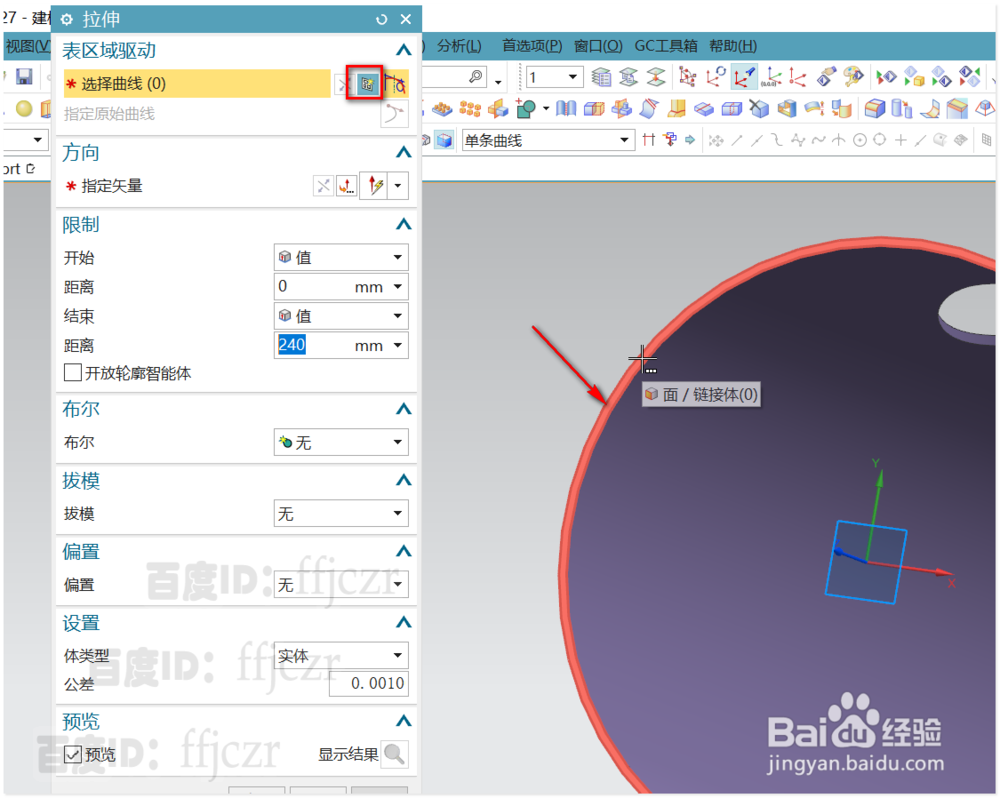

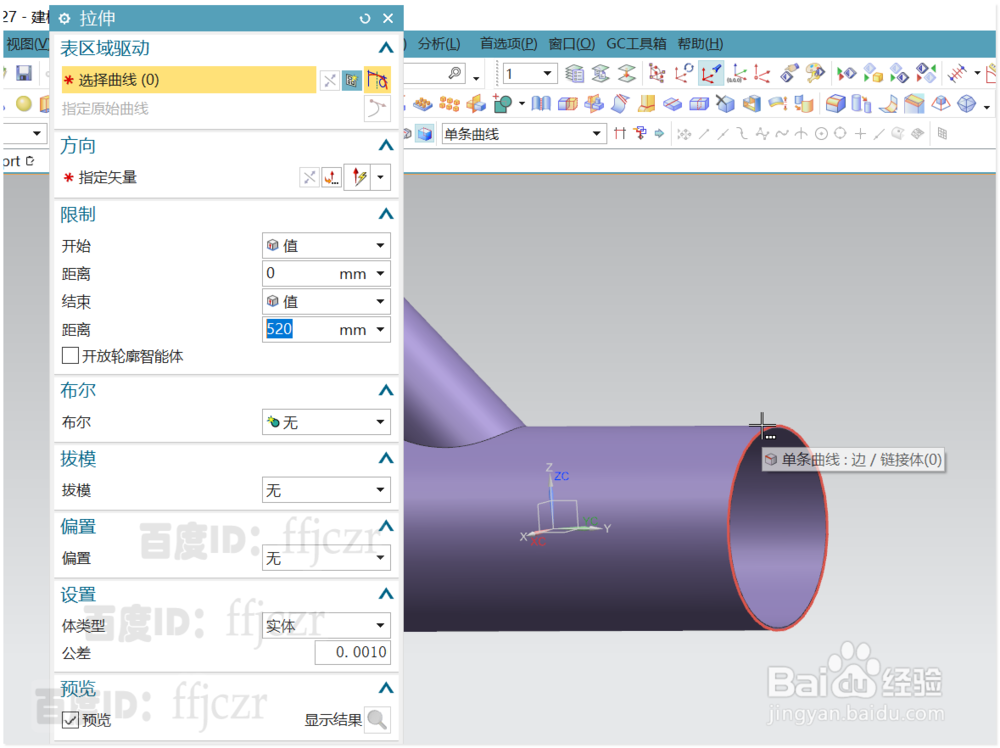

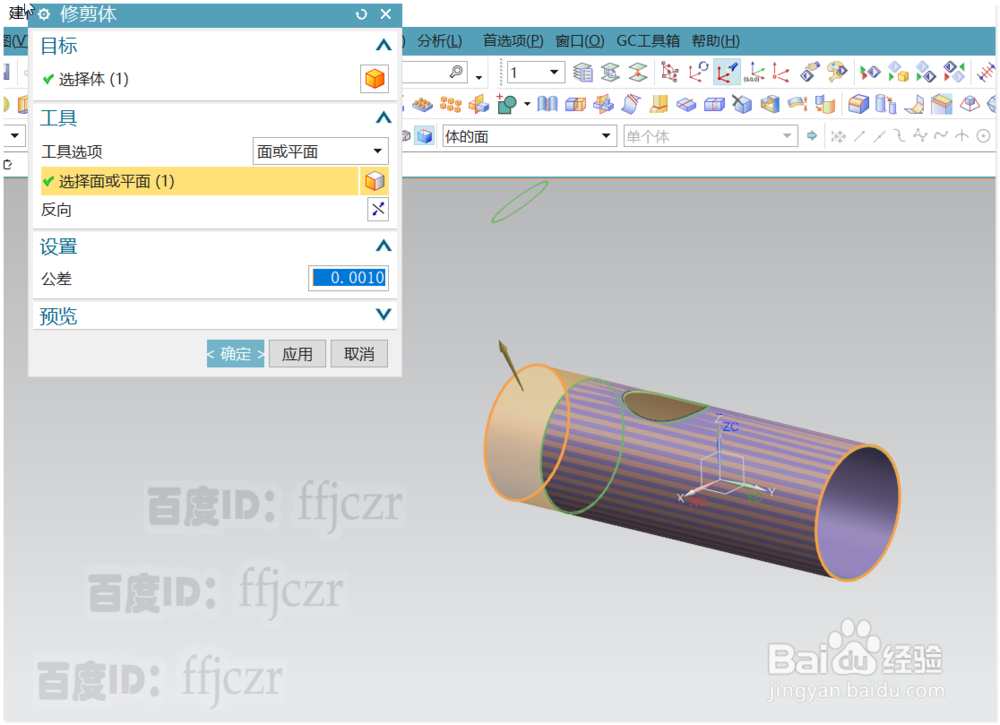

选用拉伸命令，以大管道的最外轮廓为截面线；矢量方向为Y轴，拉伸出长265的片体；选用修剪体，目标为三通模型，工具面为拉伸出的片体。注意方向，保留外径为80的管道。

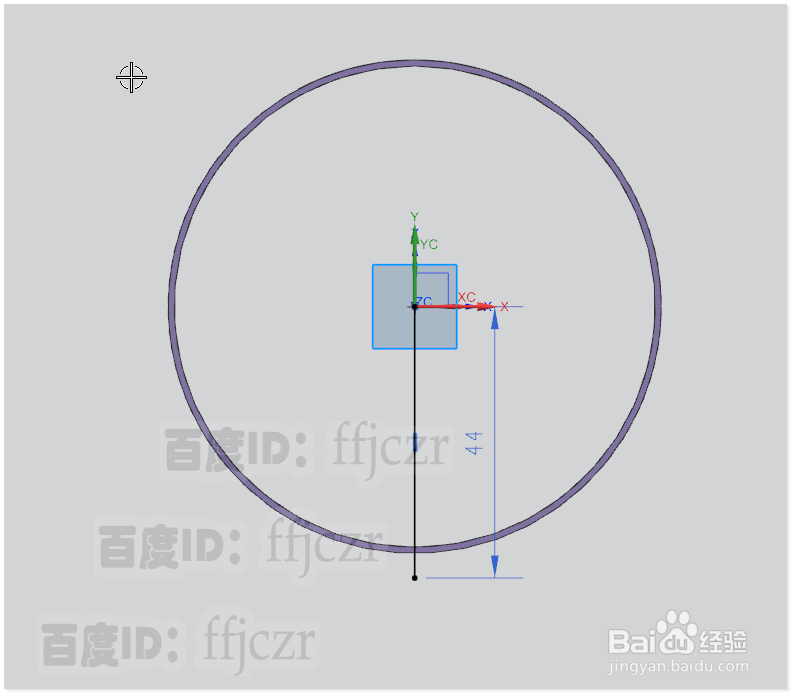

选用拉伸命令，以管道端面为草绘平面；在草绘中以坐标原点为端点绘一条在Y轴负向上长为44的直线。

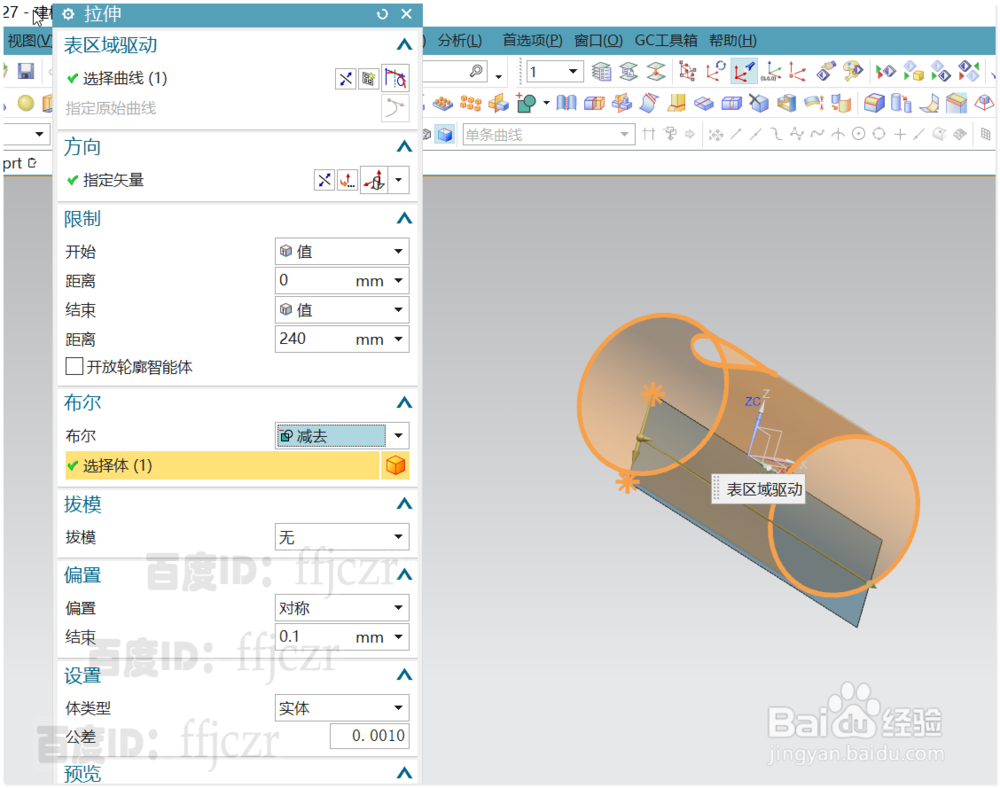

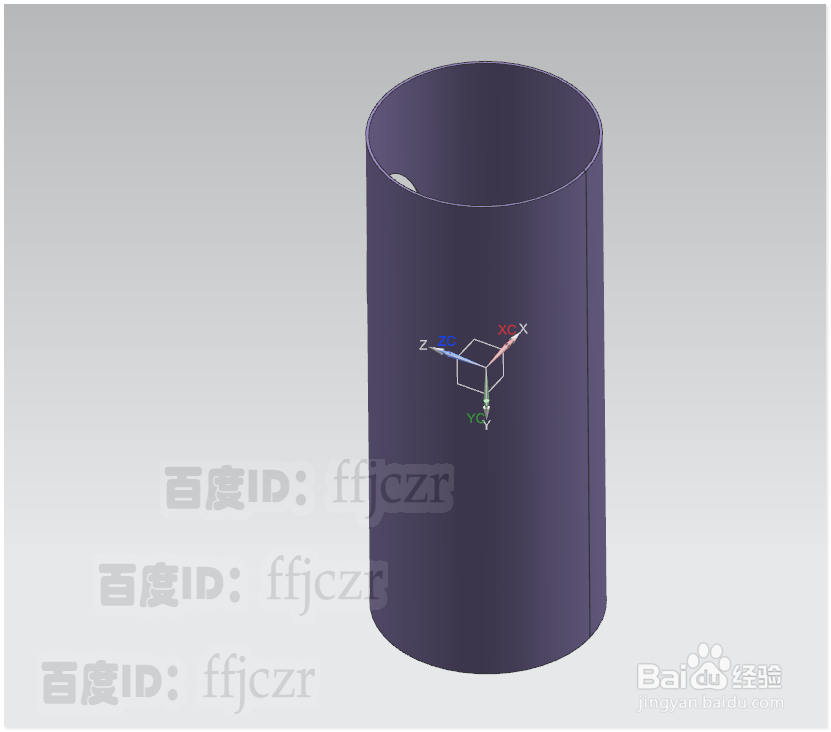

回到拉伸对话框，距离为240，布尔减去，偏置为对称，值为0.1.确定后管道开出了一道0.2宽的缝。

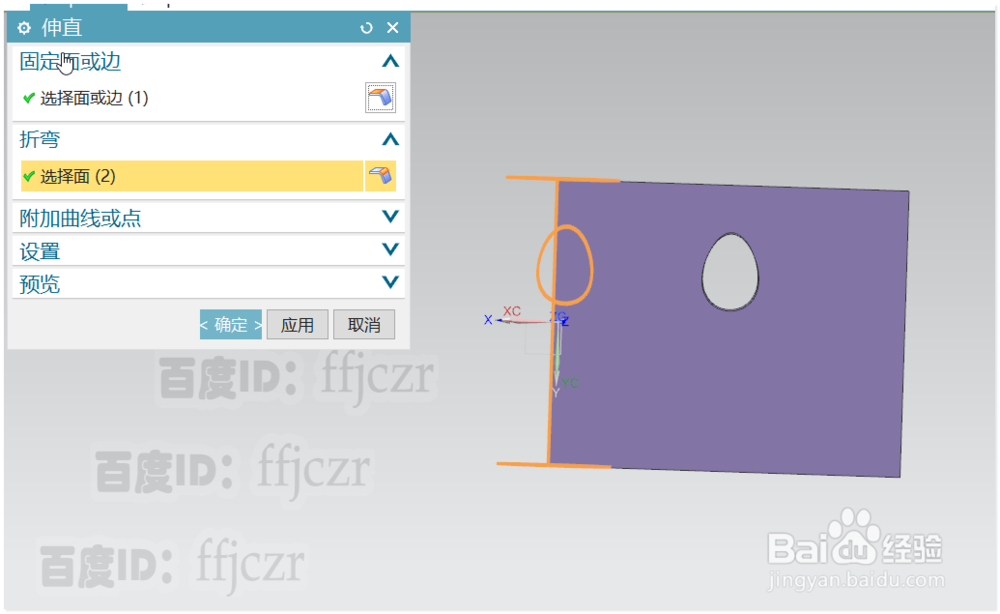

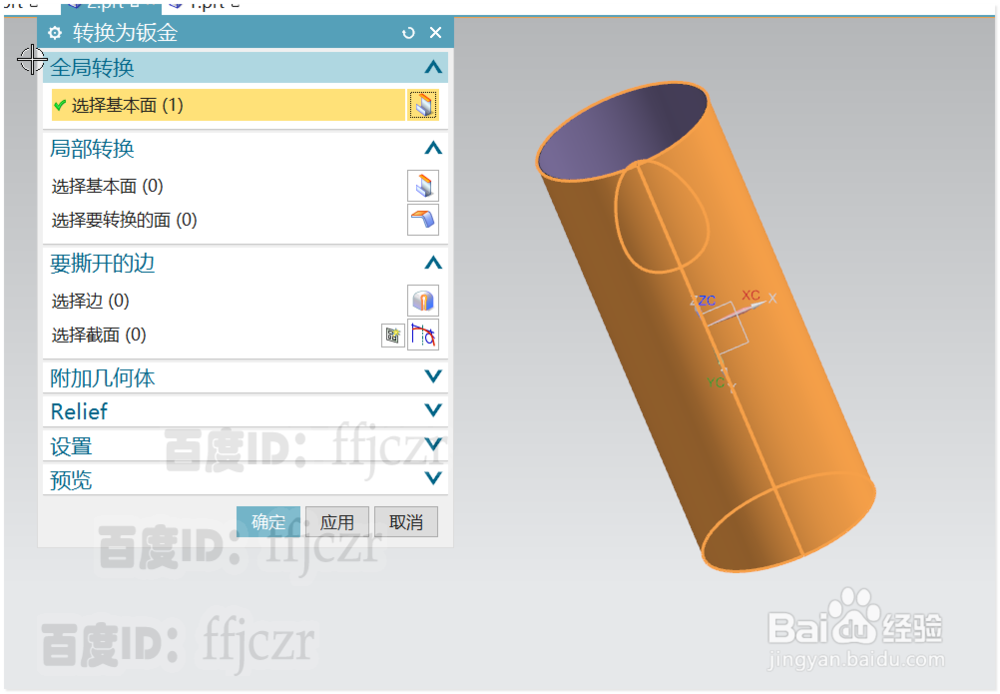

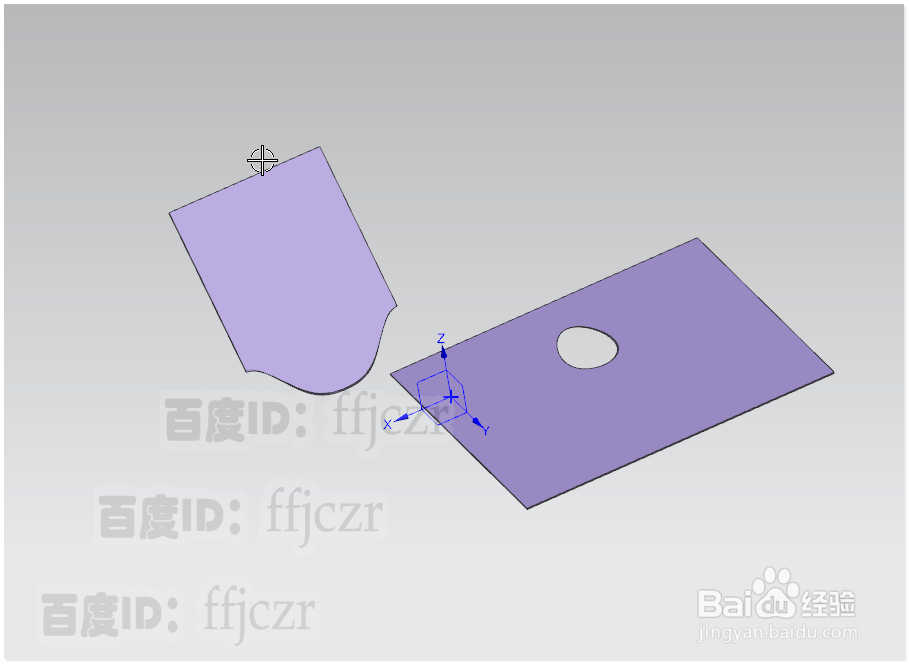

到钣金模式，选用转换为钣金，选择组件1的最外表面作为基本面；确定后即转换为钣金；选择伸直命令，选择管道的开缝面为固定面，折弯面为圆弧面；确定后效果即可将模型展开。

组件2的转换及展也是一样的，就不一一述说了。
