SolidWorks的凸台放样和曲面放样是常用的功能，明确区别他们可使你的工作更高效，凸台放样和曲面放样的主要区别是，前一个放样得出的是实体，放样轮廓的草图都为闭环，即草图是一个封闭图形，而后一个放样出来的是曲面，草图不需是封闭图形。两者相似的是，都是由两个或多个草图轮廓，再添加引导线放样而成；其中引导线可添加也可以不添加，引导线的作用是一定程度上确定放样的形状，添加引导线可以是放样的图形更加接近想要的形状，一般用于叫复杂，曲率变化较大的图形。工具/原料moreSolidWorks2015方法/步骤1/2分步阅读

1.凸台放样：

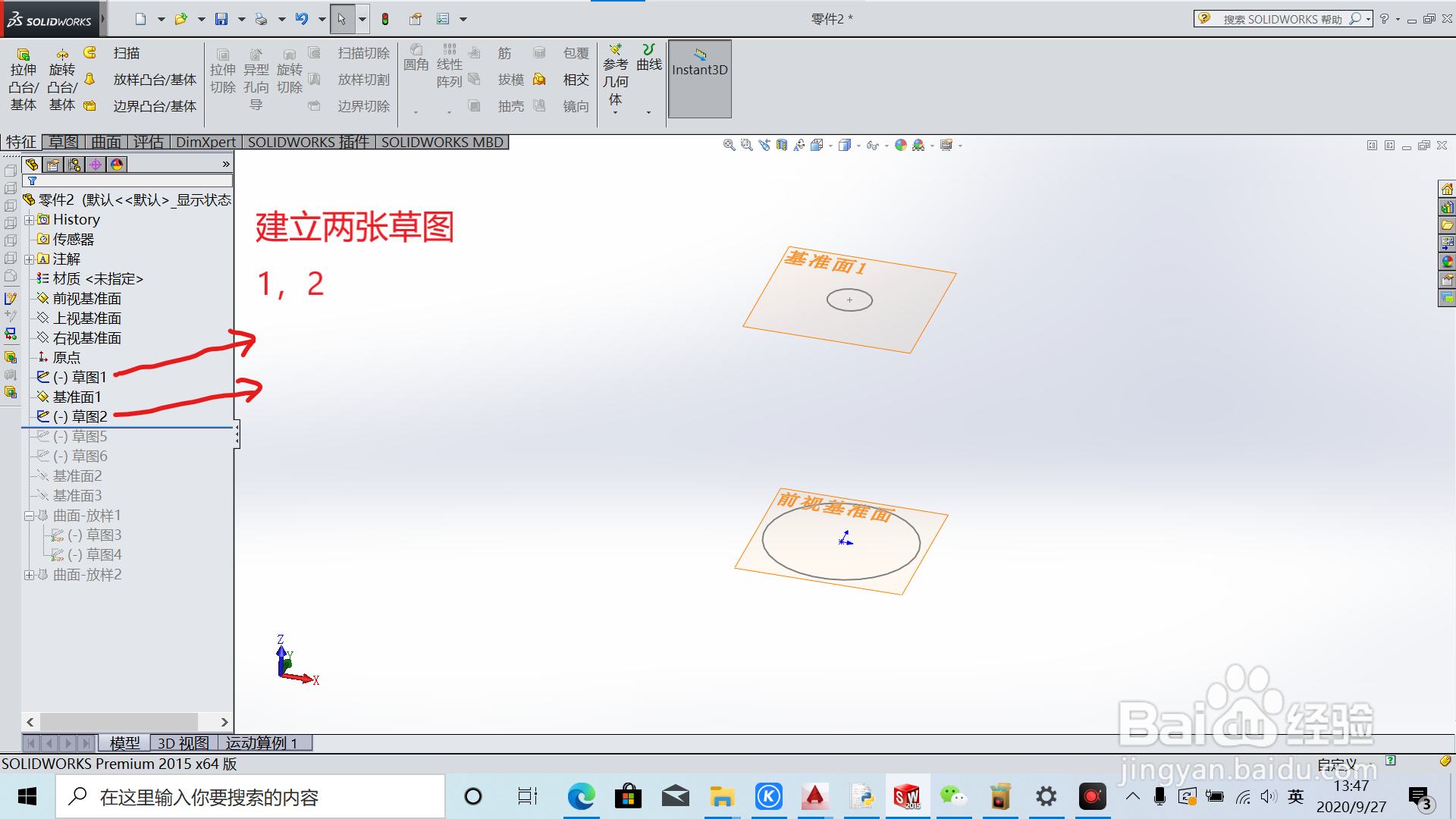

建立基准面并绘制两个封闭草图，插入3D草图作为引导线。

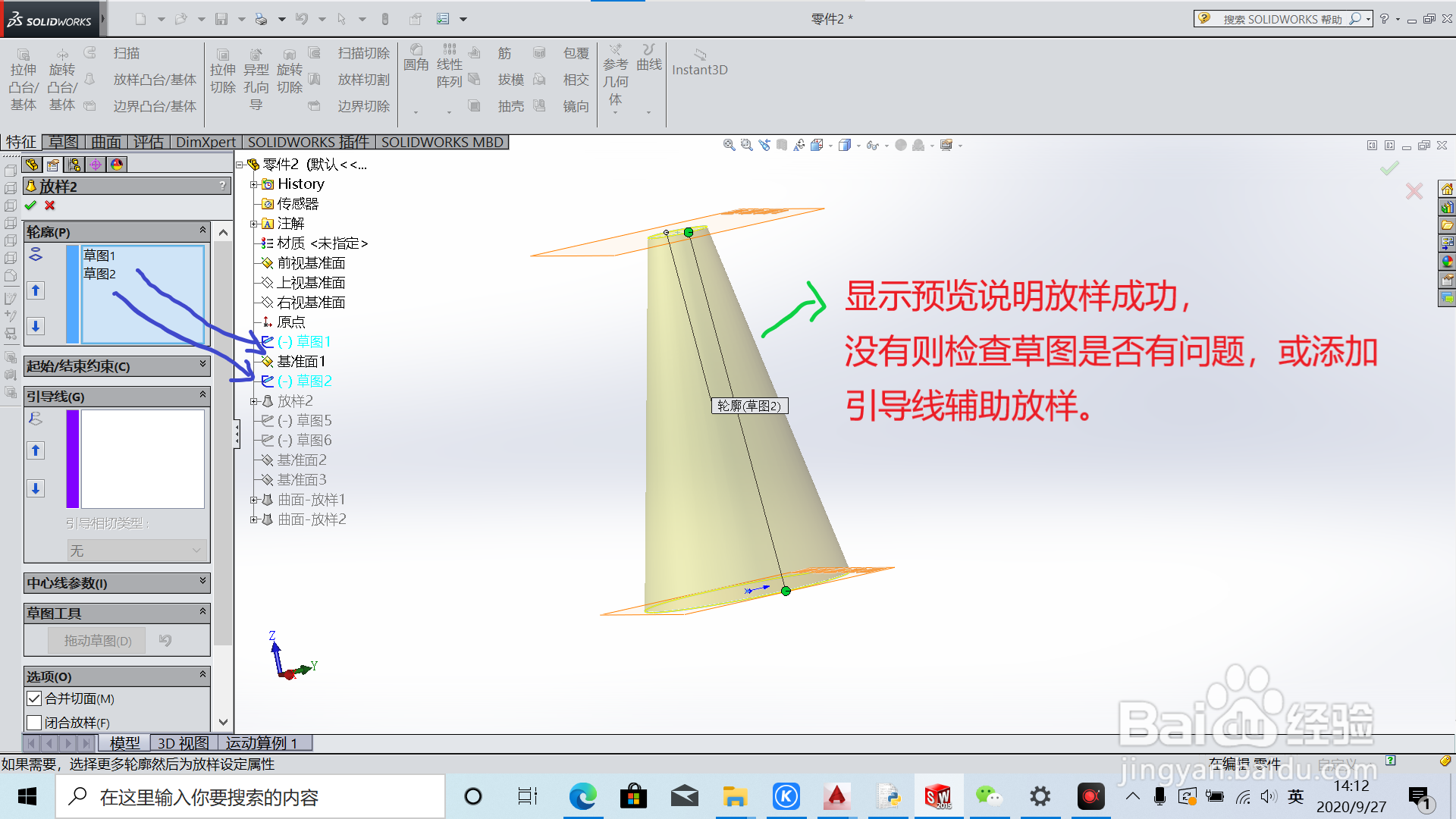

然后点击凸台放样，分别选中两个作为轮廓的草图，和引导线。

2/2

2.曲面放样：

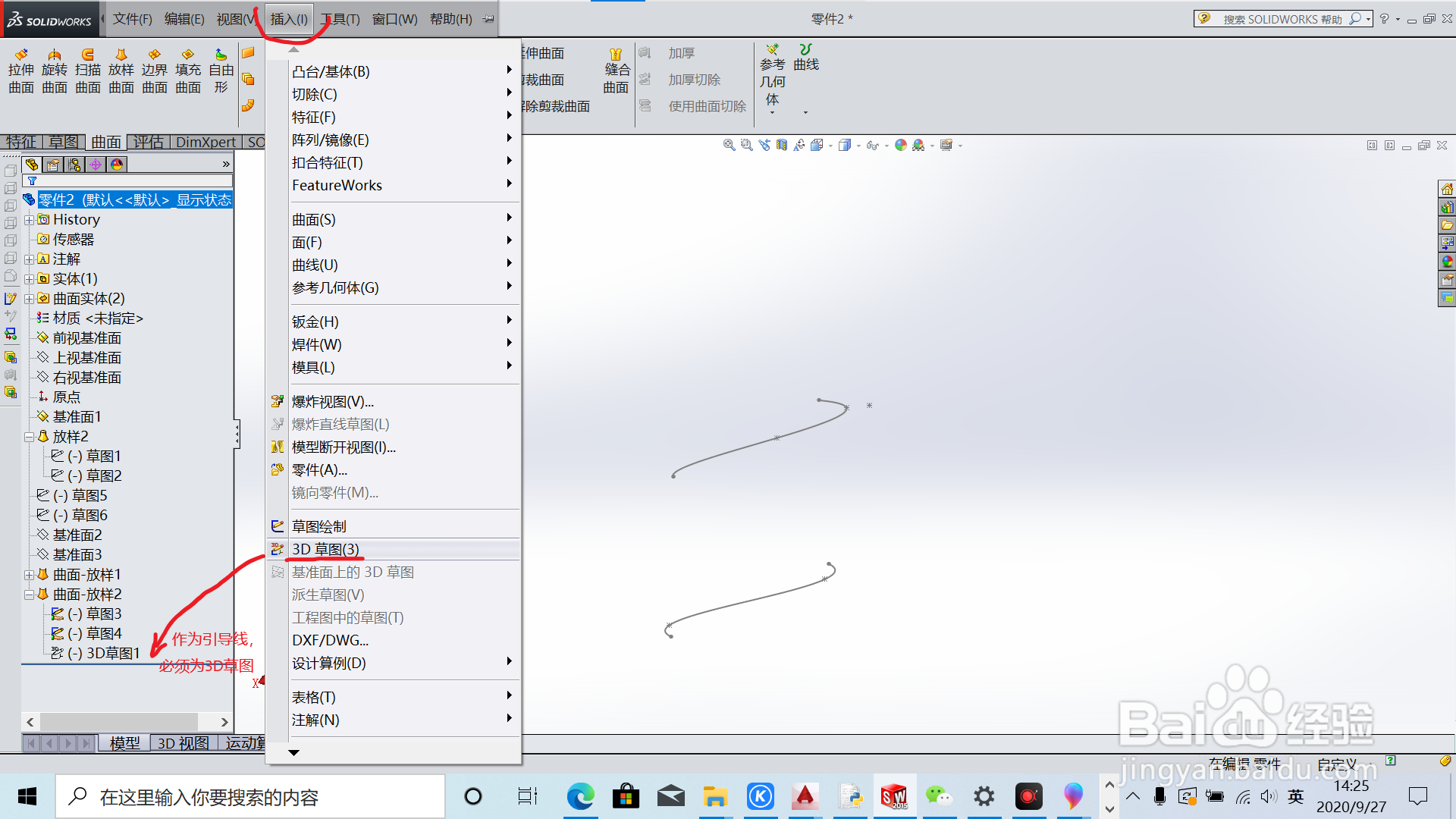

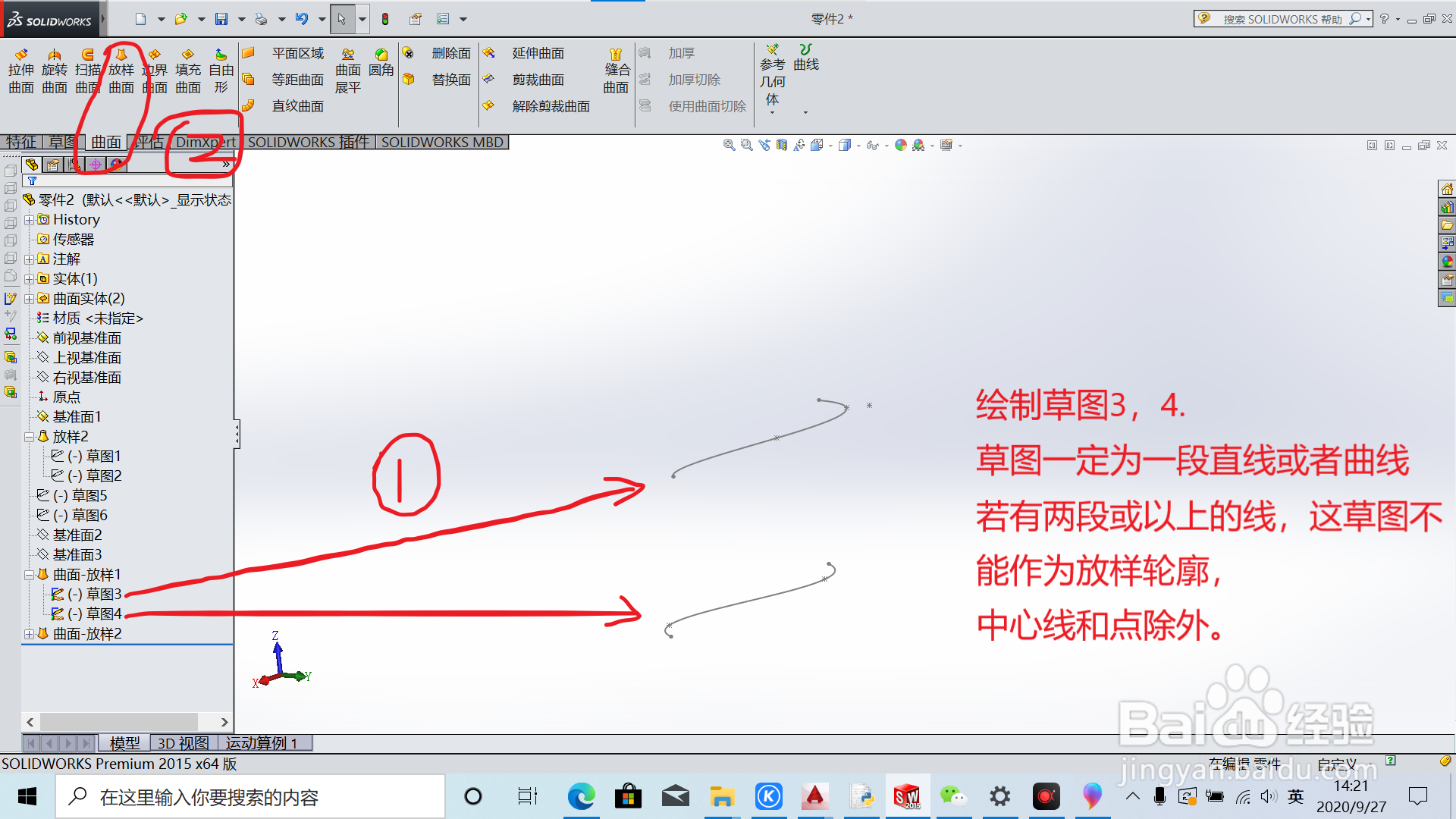

建立基准面并绘制两个草图，插入3D草图作为引导线。

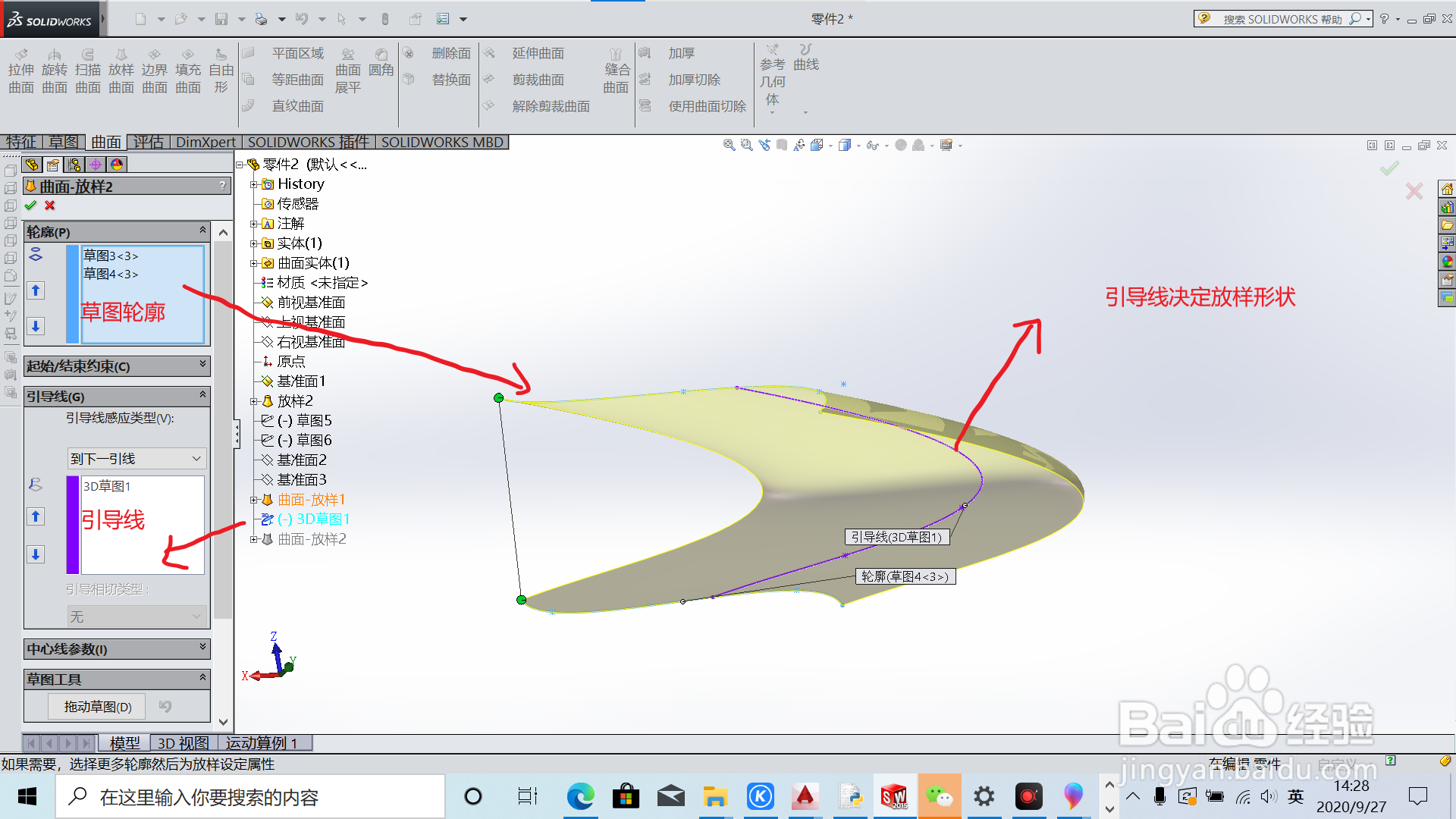

然后点击曲面放样，分别选中两个作为轮廓的草图，和引导线。

注意事项

引导线虽然能确定放样形状，但不是越多越好，太多了可能导致放样不出。

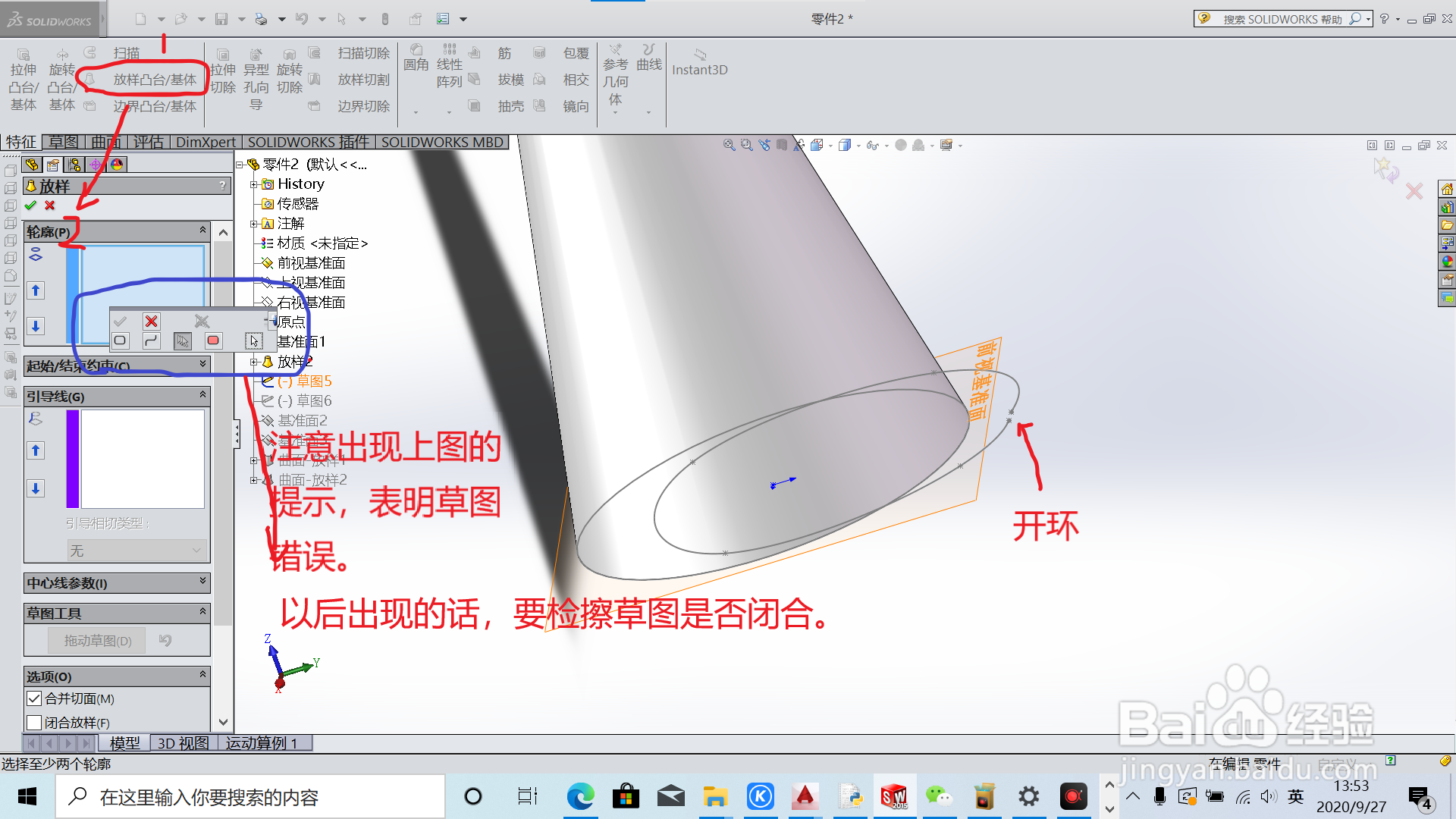

草图没有问题但不能放样出来，可能是草图太复杂，曲率变化太大，推荐分段放样，或者草图简化重描。
