下面由我来为大家讲解bnc接头制作方法：BNC接头是一种用于E1同轴电缆的连接接头。目前同轴线缆被广泛应用于通信系统中，如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号工具/原料more斜口钳*1把视频线*1根BNC接头*2个BR方法/步骤1/4分步阅读

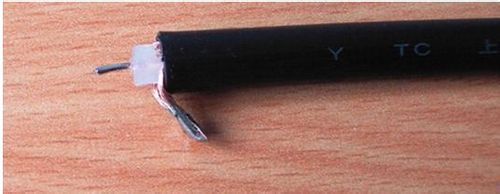

1、剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

2/4

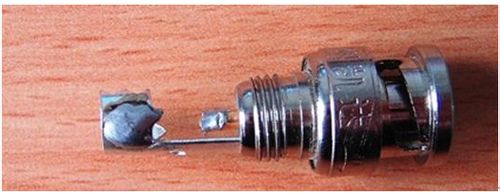

2、连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线；剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

3/4

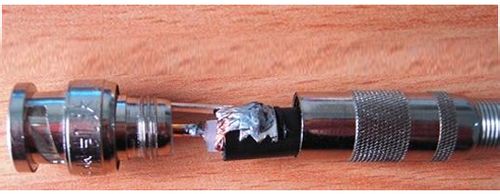

3、装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。将上过锡的线缆与上过锡的BNC头直接焊接。整理毛刺。

4/4

4、制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。 制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

注意事项

如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良，三是掌握好电烙铁的温度，当在铬铁上加松香冒出柔顺的白烟，而又“吱吱”作响时为焊接最佳状态。四是控制焊接时间，不要太长，这样会损坏接头和芯线。五是焊接时不宜过久，但要完全熔著，以免造成虚焊。六是先移去焊锡，后移去烙铁。七是烙点表面要光滑、有光泽。八是焊点完全冷却前，要保持同轴线与针芯稳定，不可晃动。nbsp;
