SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制螺纹孔呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/6分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/6

第二步，利用草图工具-矩形，绘制一个长*宽=50*30mm的矩形，然后拉伸深度为10mm；

3/6

第三步，选择工具栏中的“异形孔”命令，设置异形孔的类型、规格、终止条件等；

4/6

第四步，点击异形孔的位置选项卡，点击要放置的孔的平面；

5/6

第五步，然后会看到一个圆孔，但无螺纹，下一步把螺纹显示出来，右键选择状态栏的注解--细节，打开注解属性，勾选“上色的装饰螺纹线”；

6/6

第六步，点击右上角的绿色对勾，就能看到孔中的螺纹，绘制完成；

总结1/1

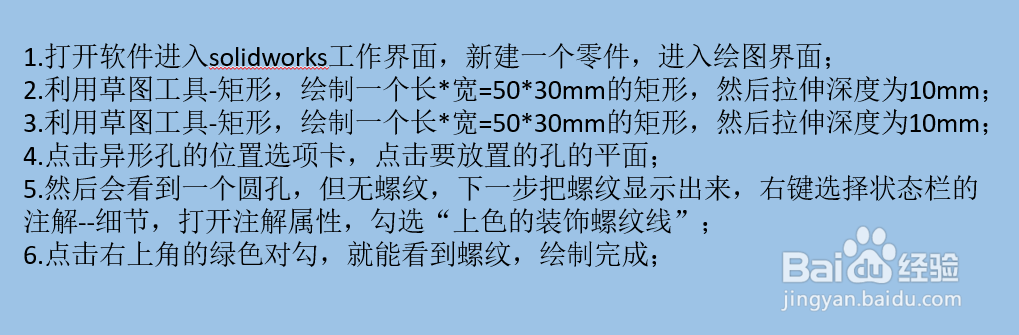

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个长*宽=50*30mm的矩形，然后拉伸深度为10mm；

3.利用草图工具-矩形，绘制一个长*宽=50*30mm的矩形，然后拉伸深度为10mm；

4.点击异形孔的位置选项卡，点击要放置的孔的平面；

5.然后会看到一个圆孔，但无螺纹，下一步把螺纹显示出来，右键选择状态栏的注解--细节，打开注解属性，勾选“上色的装饰螺纹线”；

6.点击右上角的绿色对勾，就能看到螺纹，绘制完成；

注意事项

以上是SolidWorks草图中如何绘制凸台的方法，希望对你有所帮助38
