    如何使用PROE定义凸轮连接

    来源:网络收集  点击:  时间:2024-05-22
    【导读】:
    PROE凸轮连接,不是简单的装配定义,需要用到机构运动分析进行定义,这个我希望后面PROE开发者可以考虑放到普通装配命令中工具/原料more电脑PROE软件方法/步骤1/10分步阅读

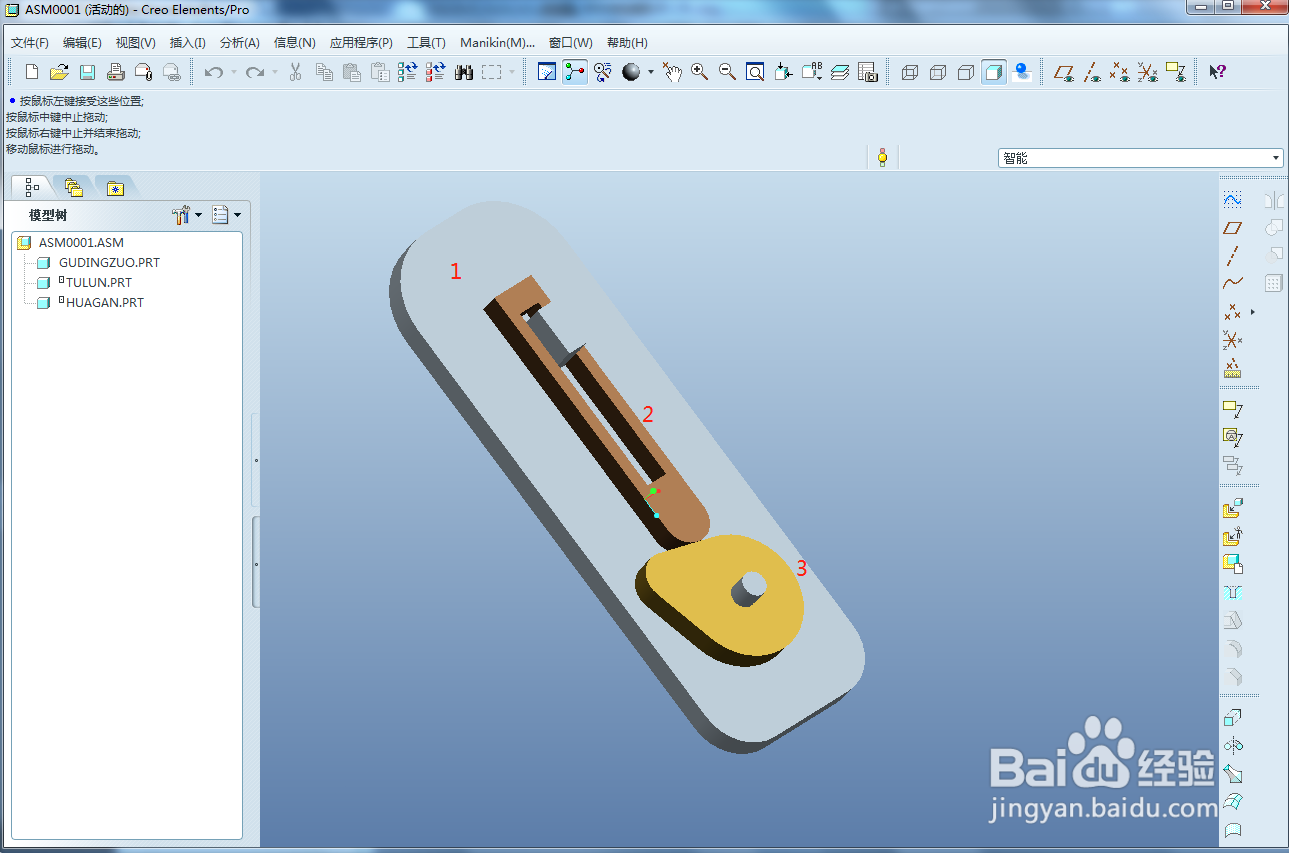

    首先我们需要自己绘制图示的三个零件,具体尺寸需要大家自己把握

    2/10

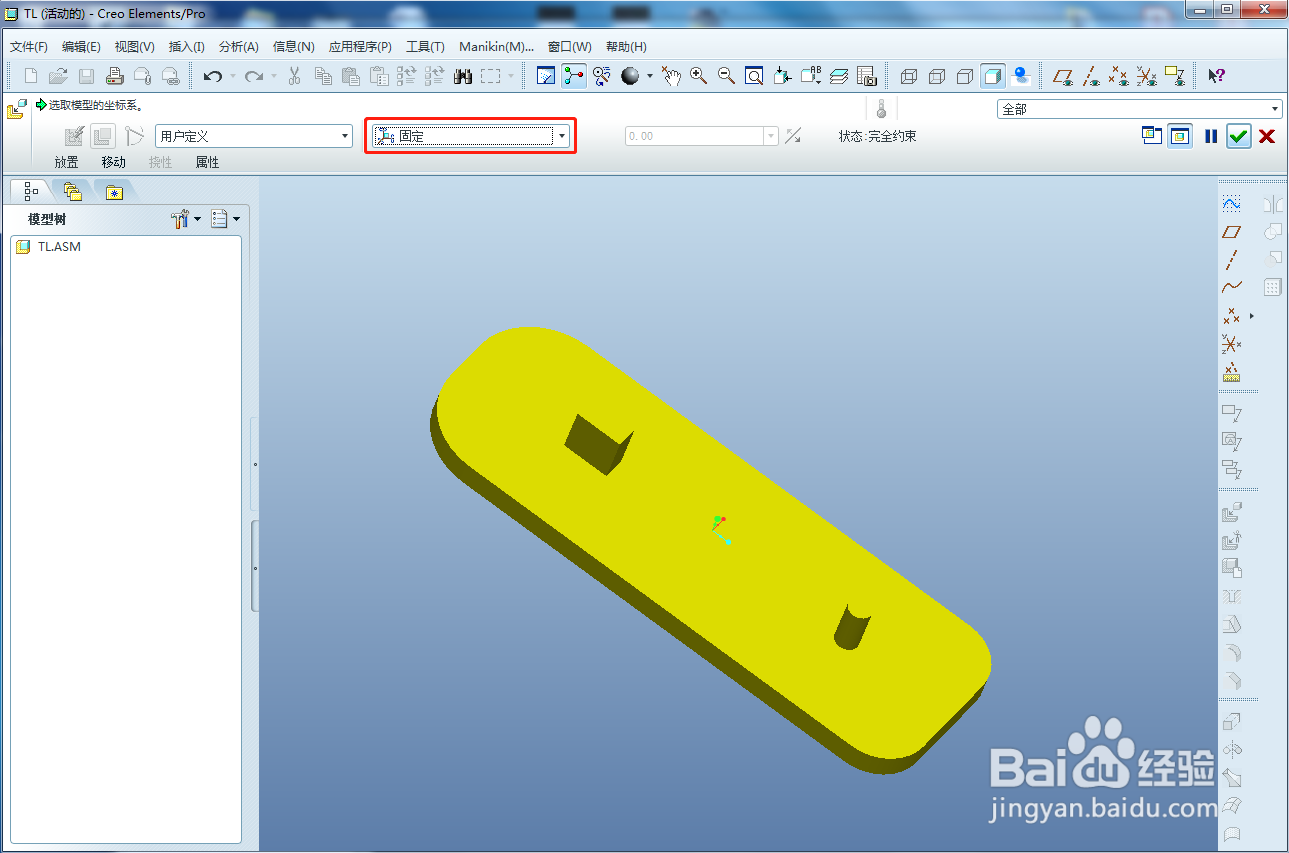

    然后我们新建一个组件文件-添加地板-固定装配

    3/10

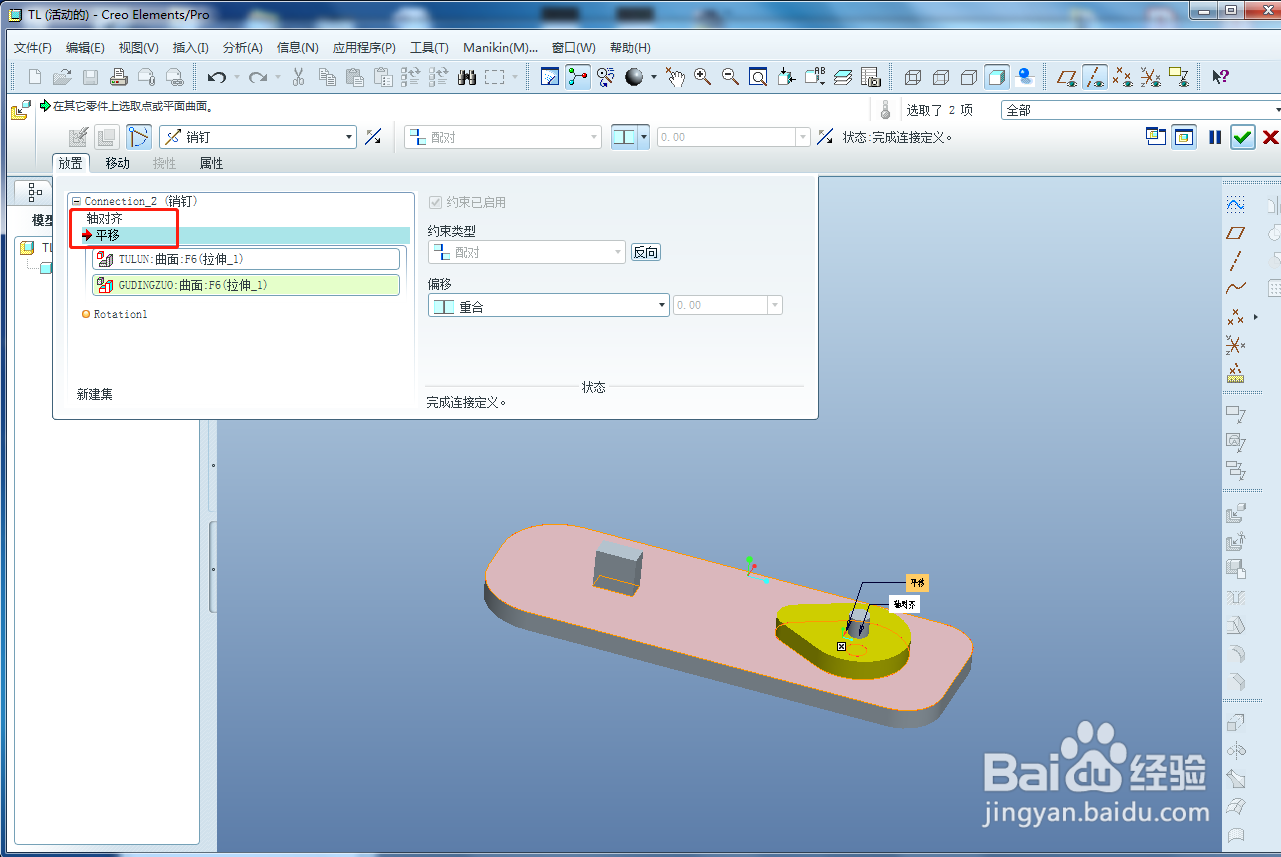

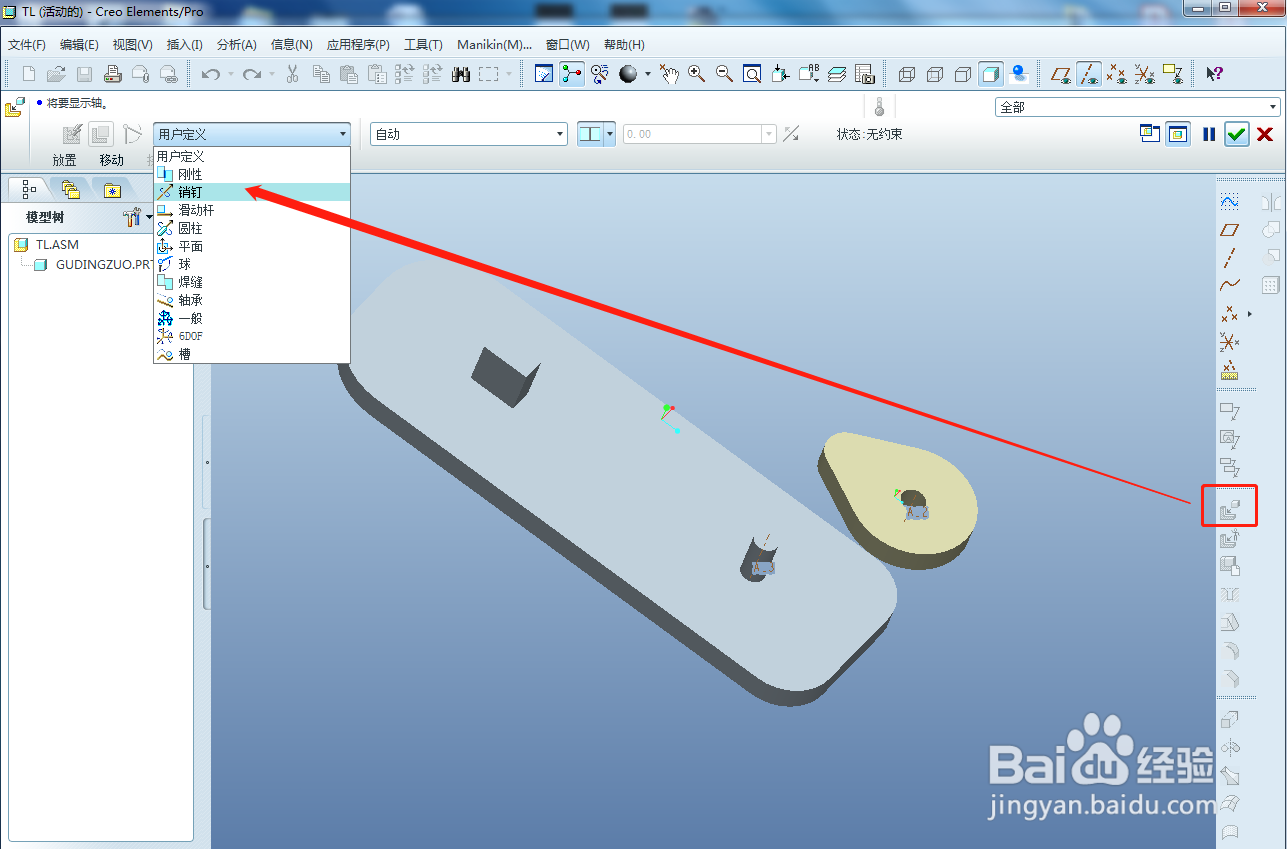

    再添加凸轮零件-选择销钉定义,只要对轴对齐-平移两个定义即可

    4/10

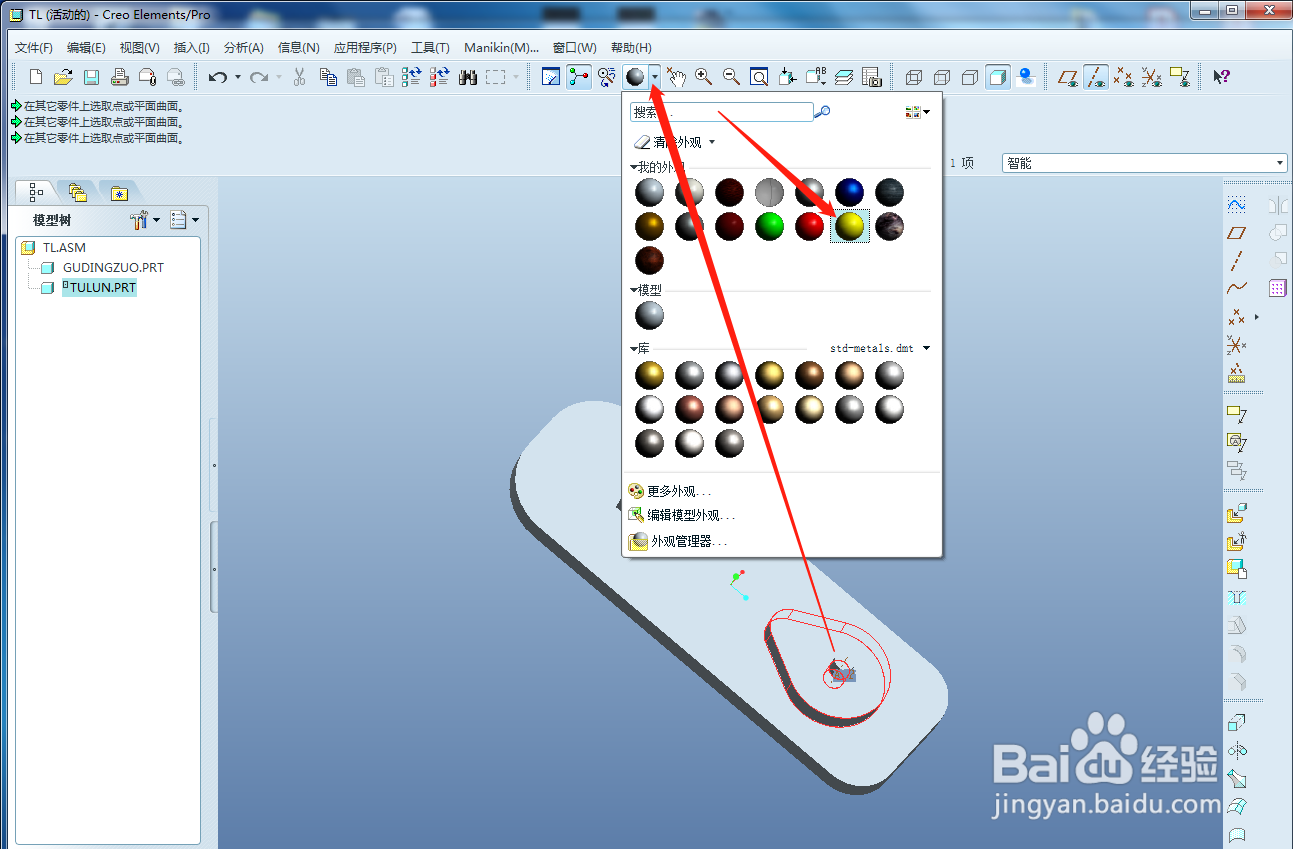

    我们可以对凸轮进行上色,以便区分

    5/10

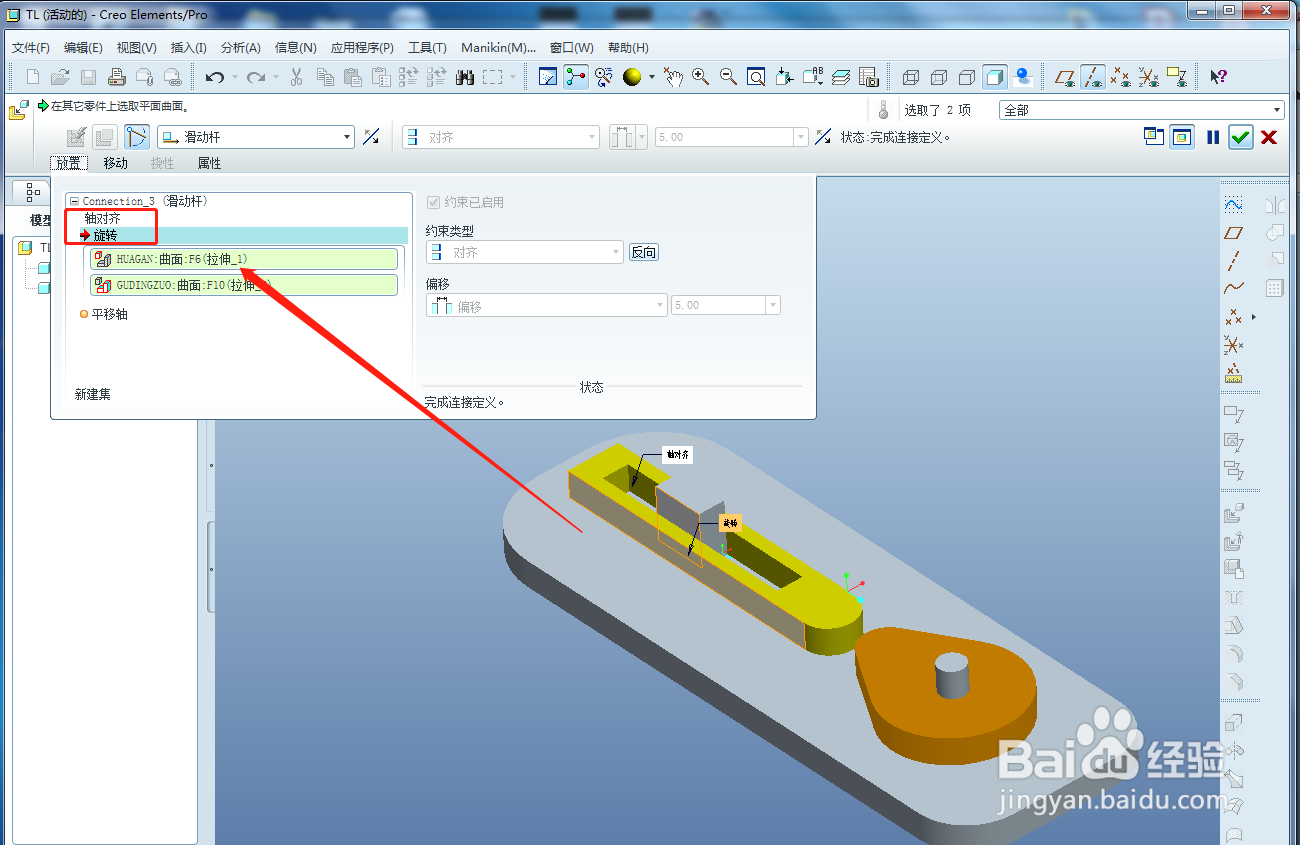

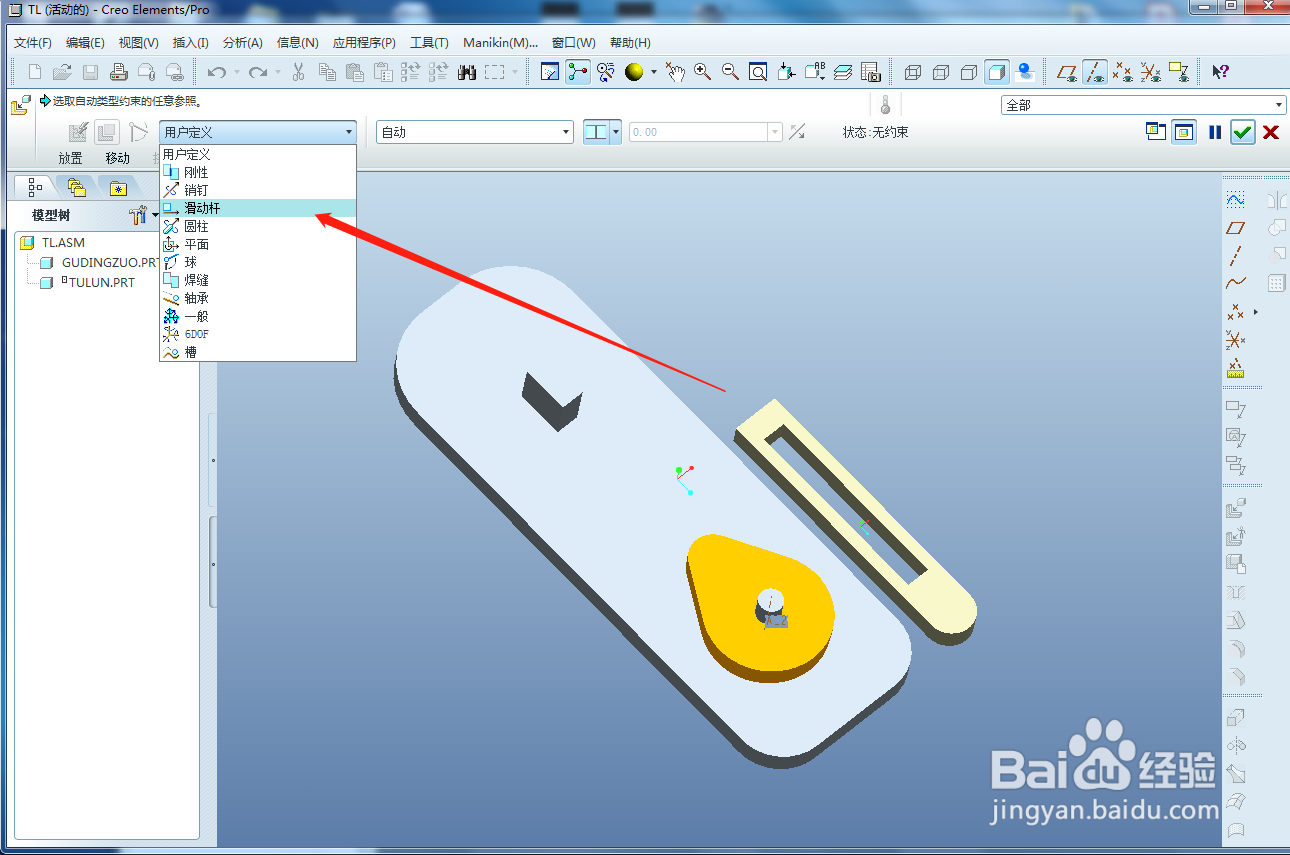

    再添加导杆零件-选择滑块定义-只要对轴对齐和旋转进行定义即可

    6/10

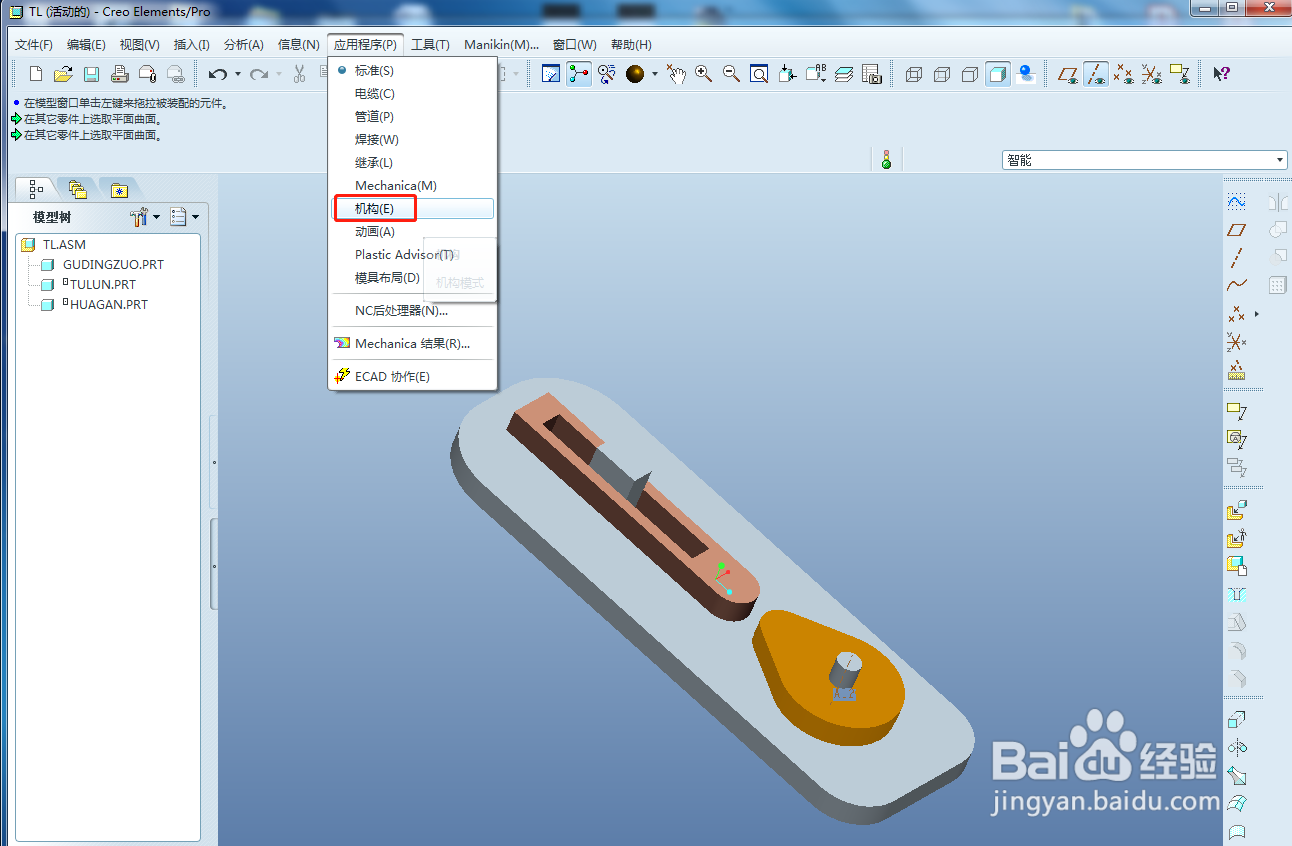

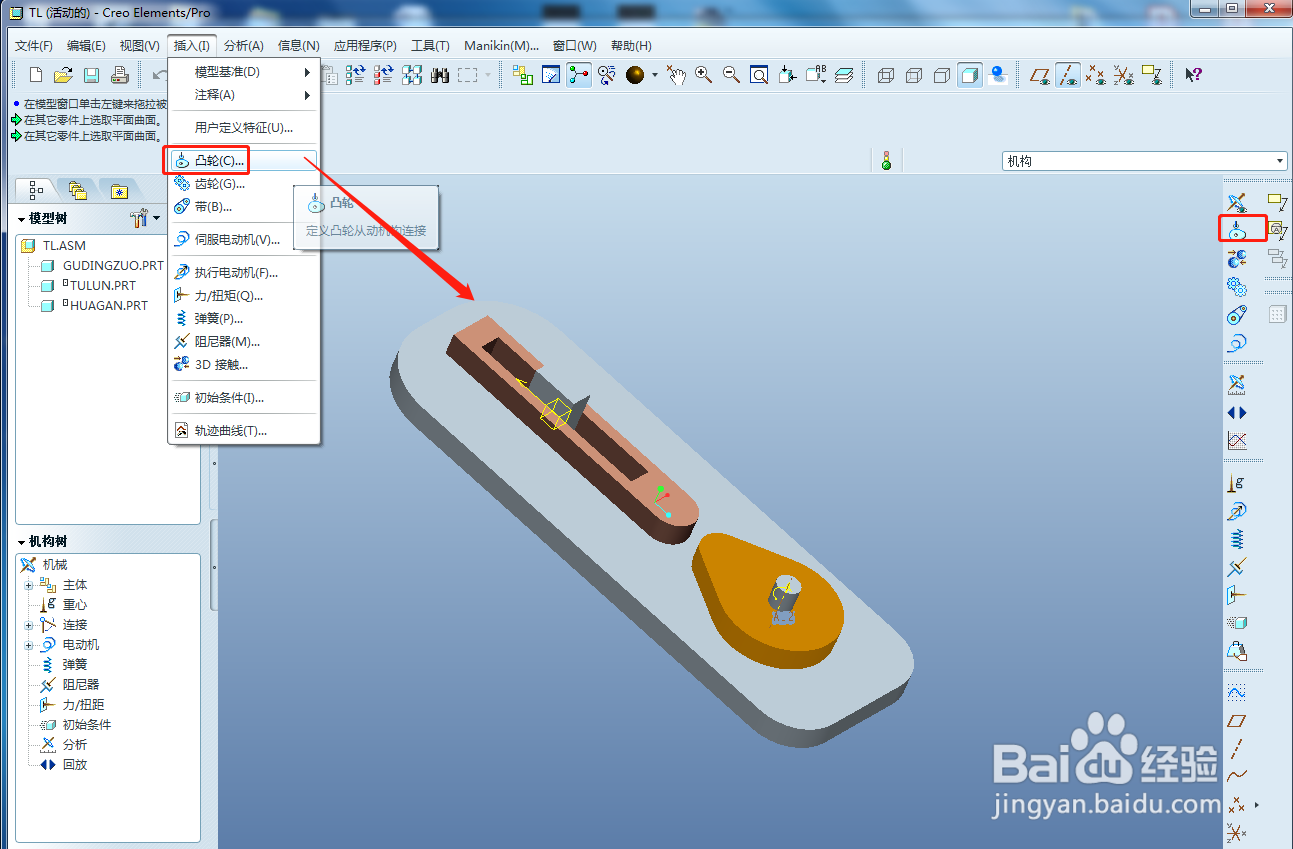

    然后点击应用程序-机构,再点击插入-凸轮

    7/10

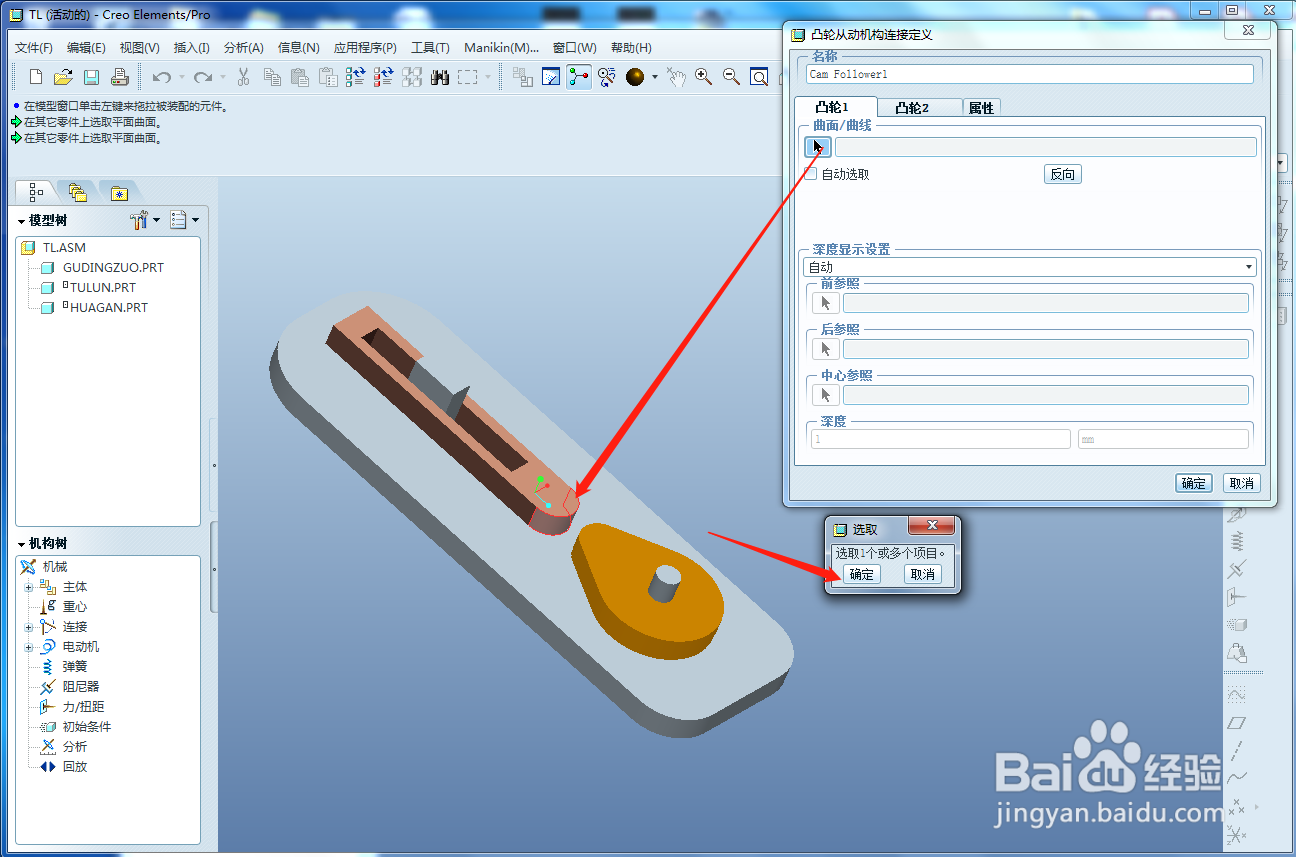

    选择凸轮1-选择刀杆的凸轮配合曲面-确定

    8/10

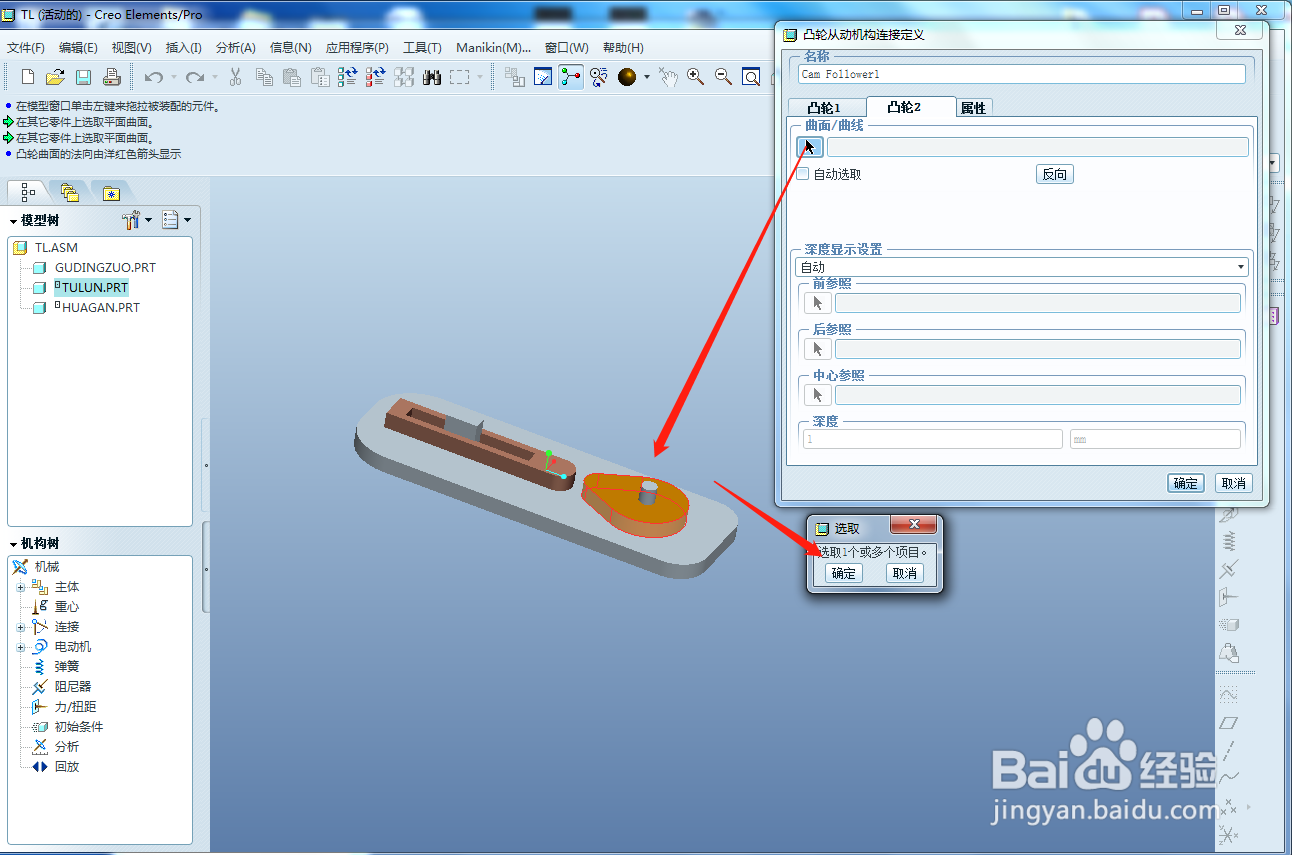

    点击凸轮2-按住Ctrl键,选择凸轮各曲面-确定,此时凸轮连接已经定义完成

    9/10

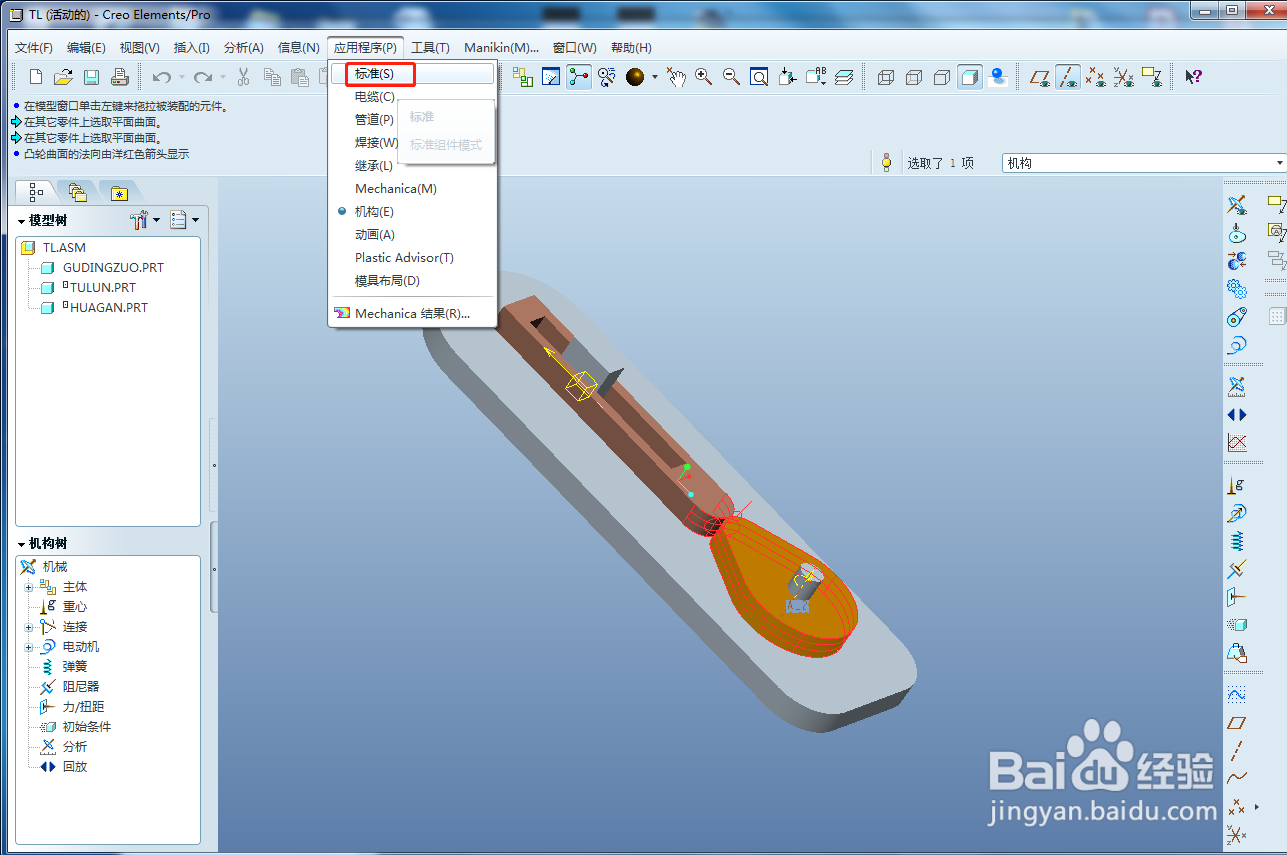

    然后我们回到标准界面

    10/10

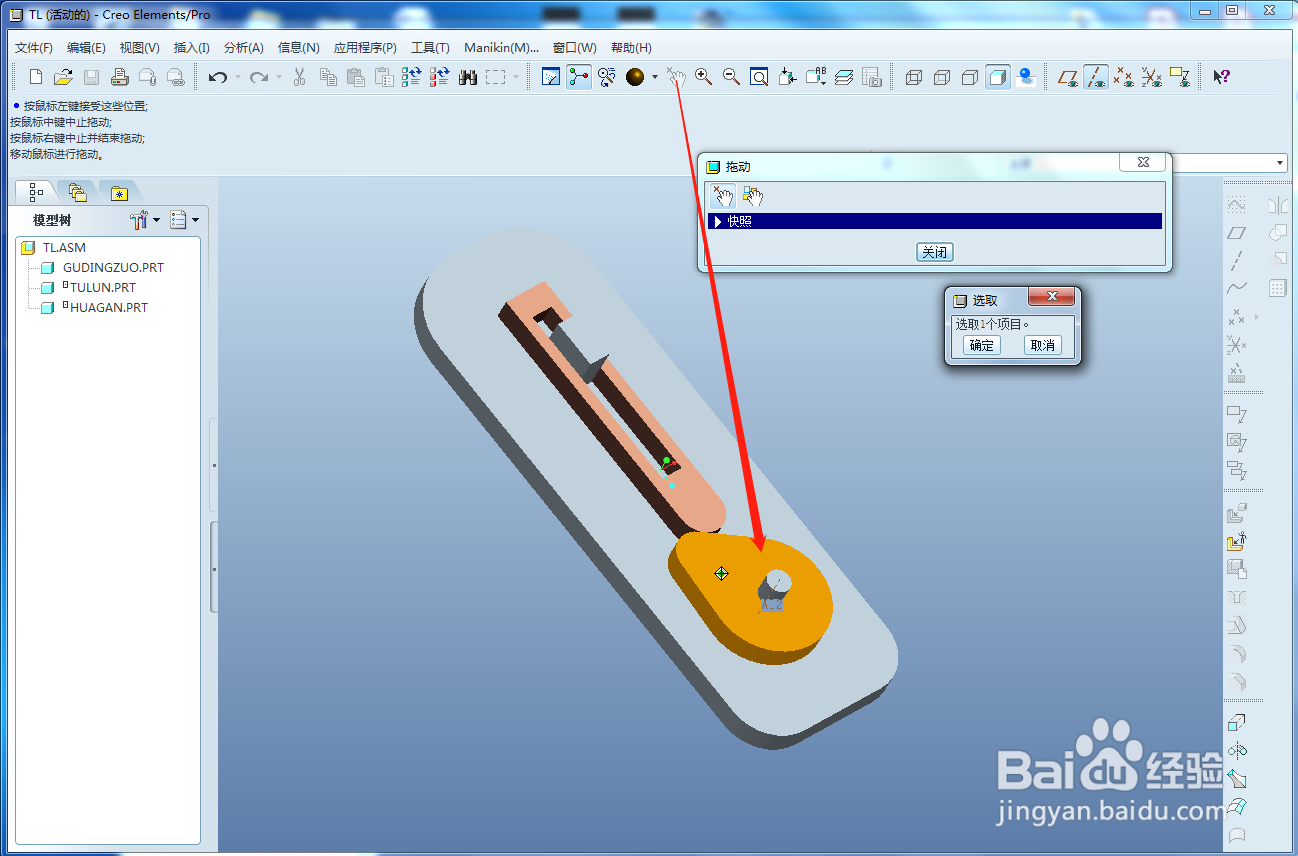

    可以手动拖动凸轮旋转,可以发现凸轮会带动导杆上下运动

    注意事项

    凸轮定义是我们很基础的一个机构设计,希望大家多练习

    有些装配大家不理解的可以看我往期的经验,也可以和我交流
