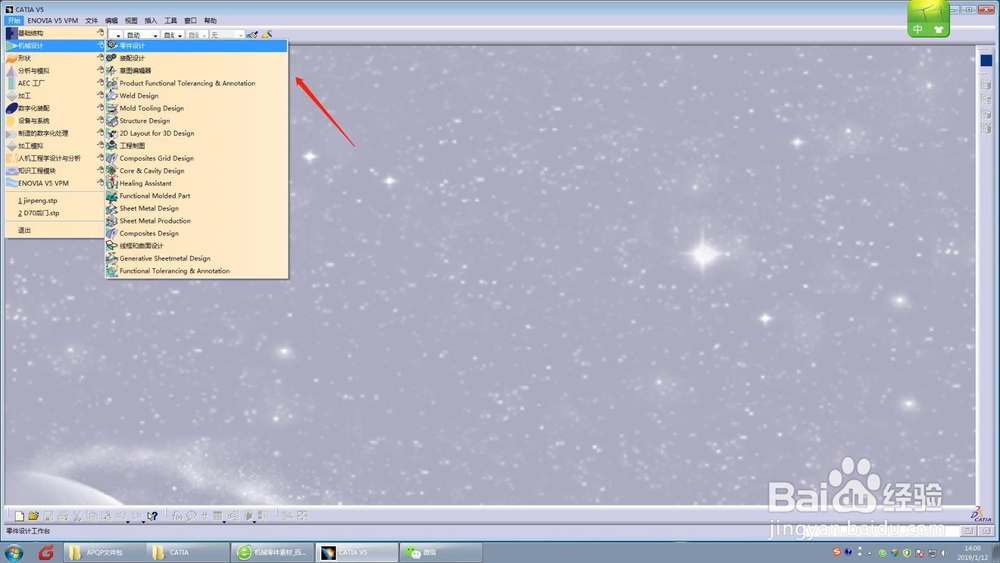

首先，运行打开CATIA软件，在开始菜单栏选“择机械设计”，在选择“零件设计”，如附档图示.

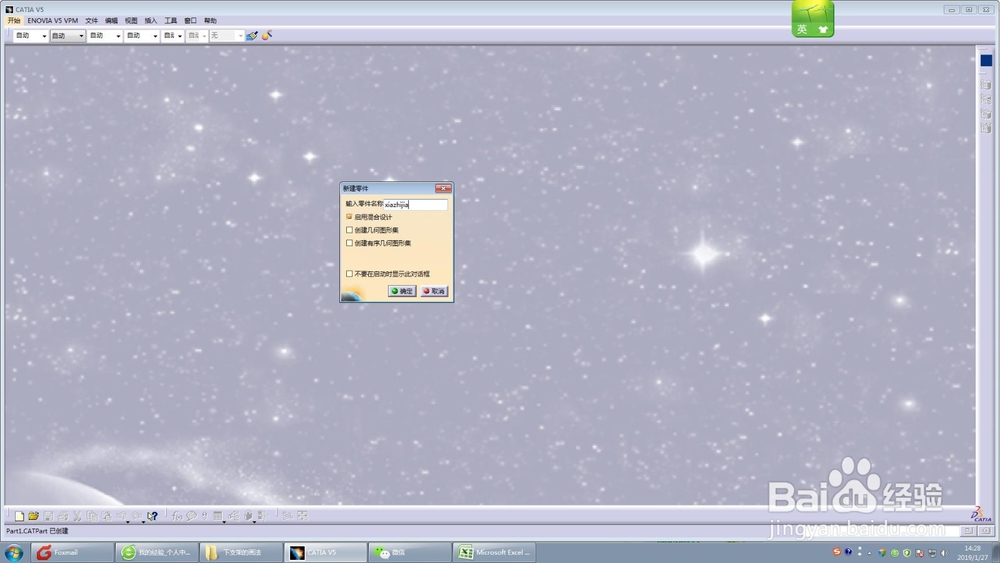

2/8第二步，在弹出的对话框中，输入此次我们要准备要设计的零件名称，详见附档图示的零件名称，最后点击确定按钮.

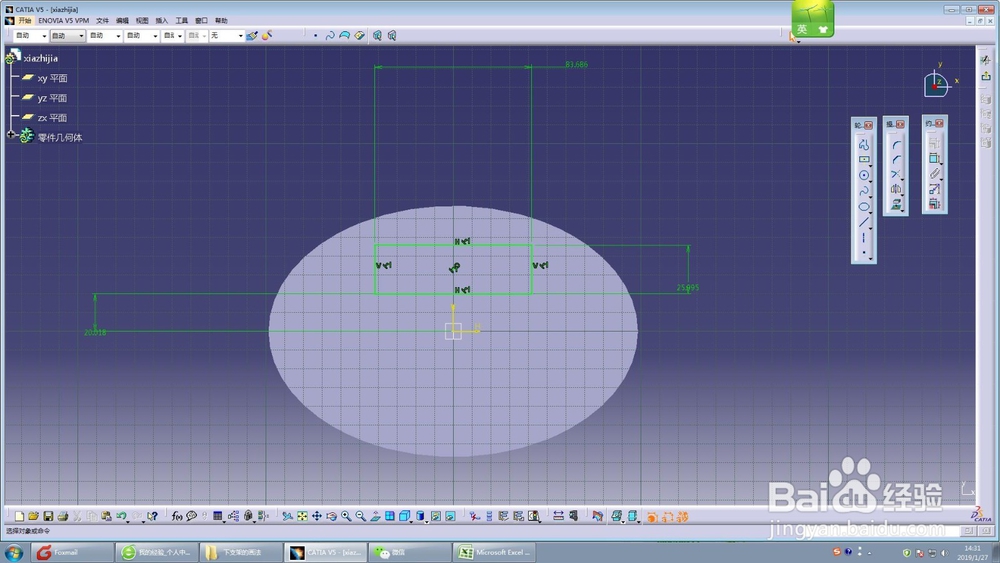

3/8第三步，选择“XY”平面，进入草图设计模式，按照附档图示，选择对应的绘图工具，绘制如附档图示的草图，并对草图中的二维图尺寸全部进行尺寸约束.

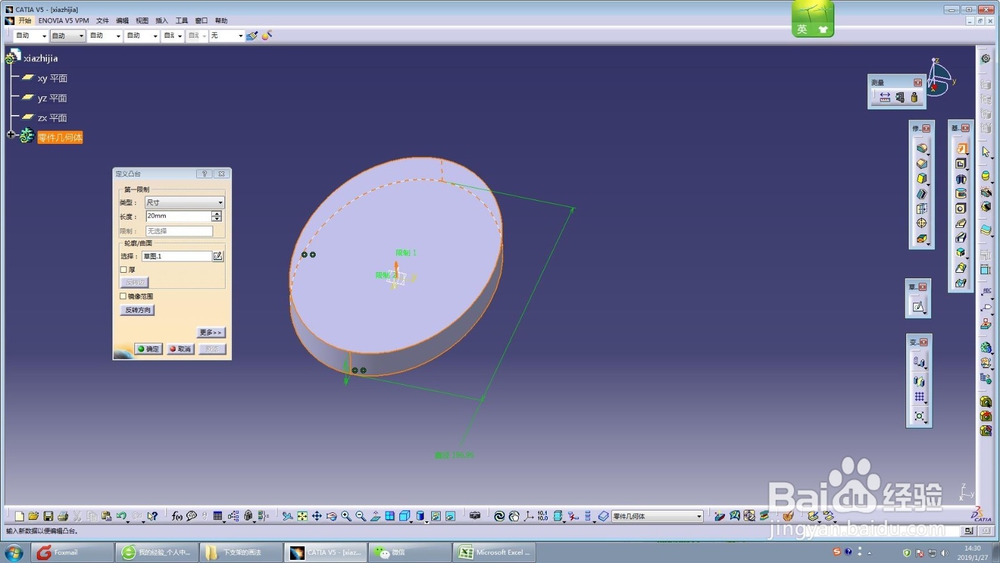

4/8第四步，选择退出按钮，退出草图模式，进入实体零件设计模式，选择“凸台”命令，对草图进行拉伸操作，尺寸按照标准尺寸标注即可，详见附图.
5/8第五步，选择圆的平面，进入草图设计模式，按照附档图示，选择对应的绘图工具，绘制如附档图示的草图，并对草图中的二维图尺寸全部进行尺寸约束.

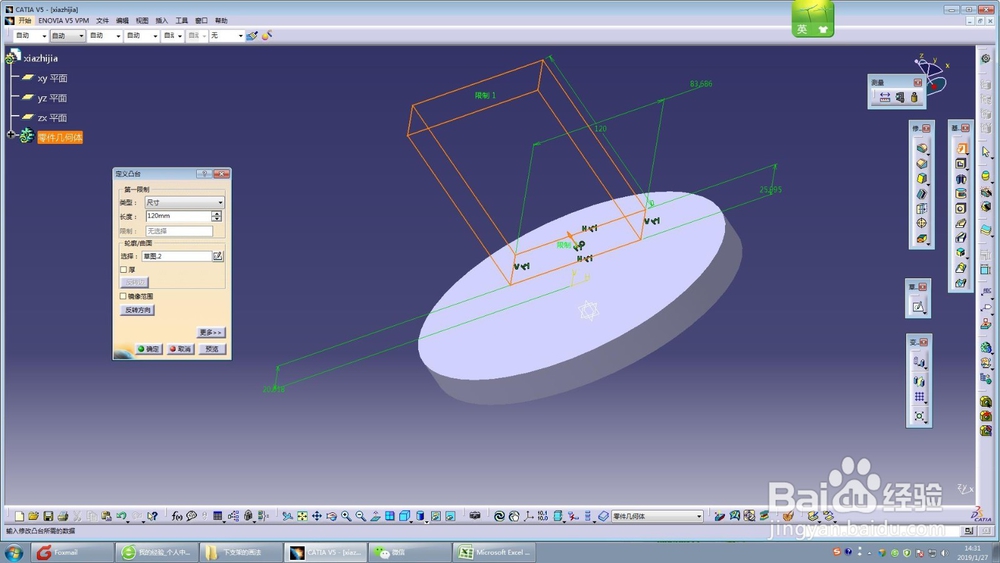

6/8第六步，选择退出按钮，退出草图模式，进入实体零件设计模式，选择“凸台”命令，对草图进行拉伸操作，尺寸按照标准尺寸标注即可，详见附图.

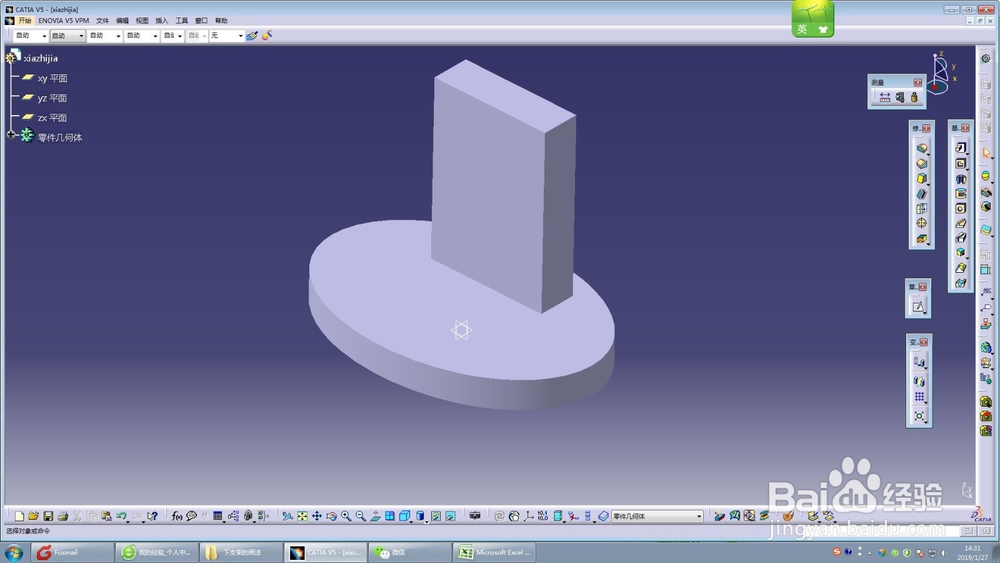

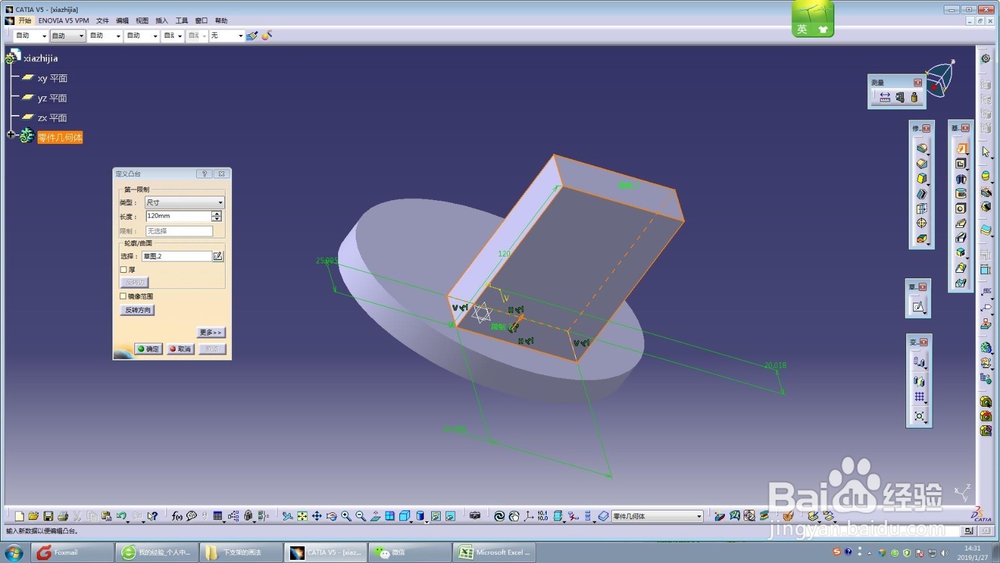

7/8第七步，选择“预览”按钮，此时我们可以看到已二维图已生成实体零件的形状，需检查相应的尺寸有无误差，及时进行修改.
8/8最后一步，在检查尺寸无误后，点击“确定”按钮，完成我们的零件设计工作.
