UG是现在流行的3D设计软件之一，他转换功能更为强大，哪可以与多种2D 3D软件相互转换，UG怎么转2D工程图面，下面我为大家介绍一下。工具/原料more安装UG设计软件方法/步骤1/6分步阅读

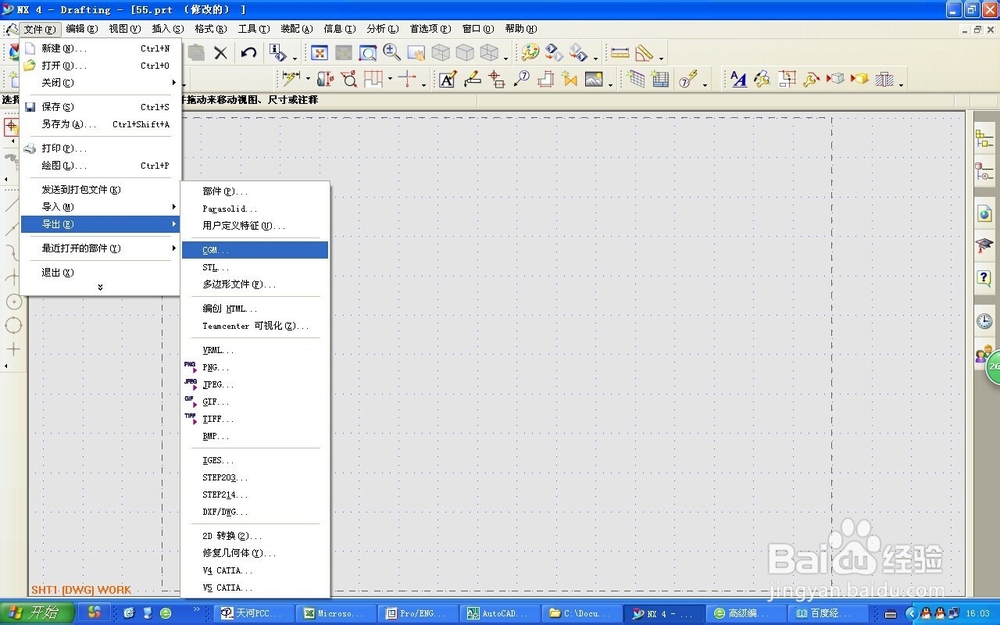

画好产品图，进入制图，选择--文件--导出--CGM。导出后保存好。这种是采用CGM格式过渡，如以下图片。

2/6

在新建一个UG的part文件,导入刚才导出的CGM格式文件，选择--文件--导入出--CGM如以下图片。看好了这是导入哦。

3/6

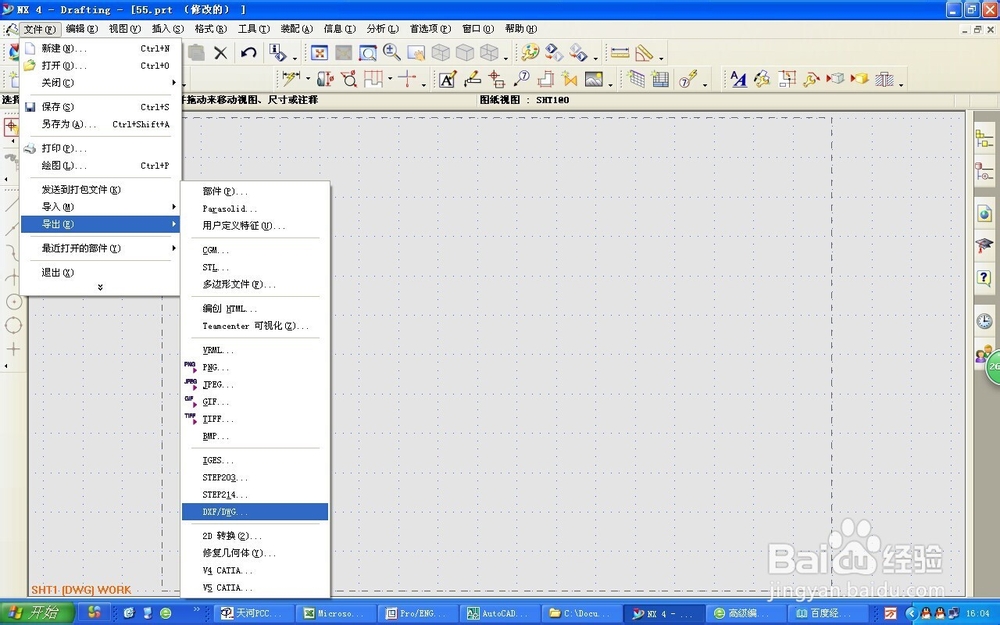

导出dxf格式，选中全部图形元素.选择--文件--导入出--DWG/DXF如以下图片。

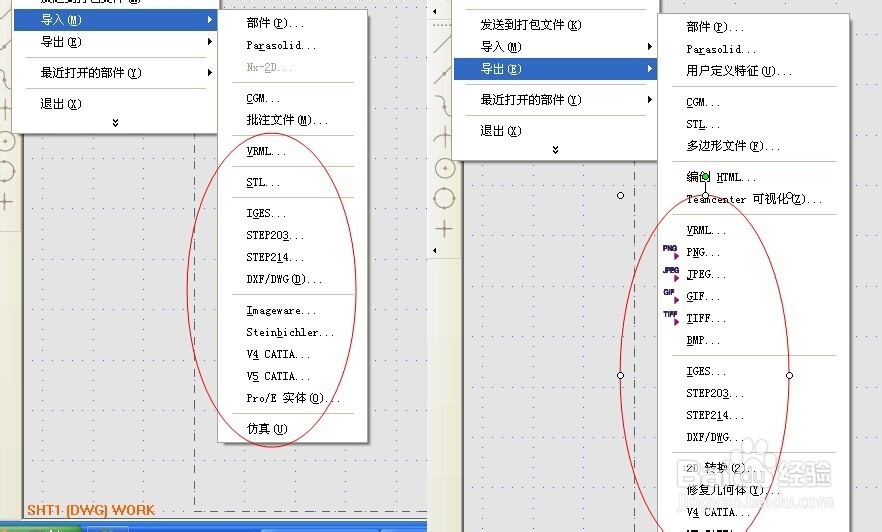

4/6文件--导入出或导入，你会发现有很的文件格式，这里就是用来转换文件格式的，2D图在制图界面转，3D图在建模界面转，部件也在建模里转。5/6

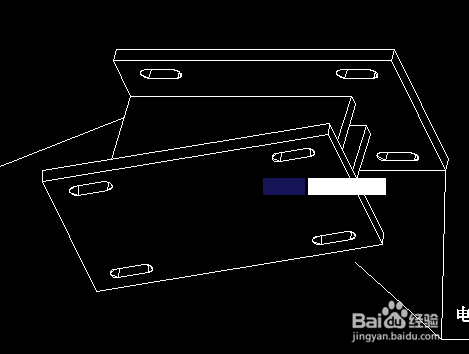

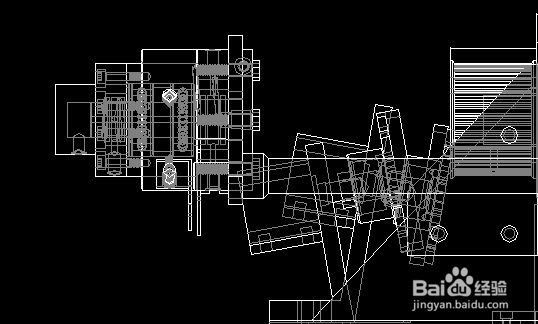

这种方式只能从转换Drafting里面的工程图，从Modeling里直接转出再转DWG时会出错；其次，转换出来的DWG图纸中的线条有可能变成一小段一小段的，虚线尤其如此，甚至UG中的一个箭头在AutoCAD中会变成三个小线段，选择编辑极不方便；另外，该方法在转换时一次只能转换一个文件，不便于批量处理。如以下图片。

6/6

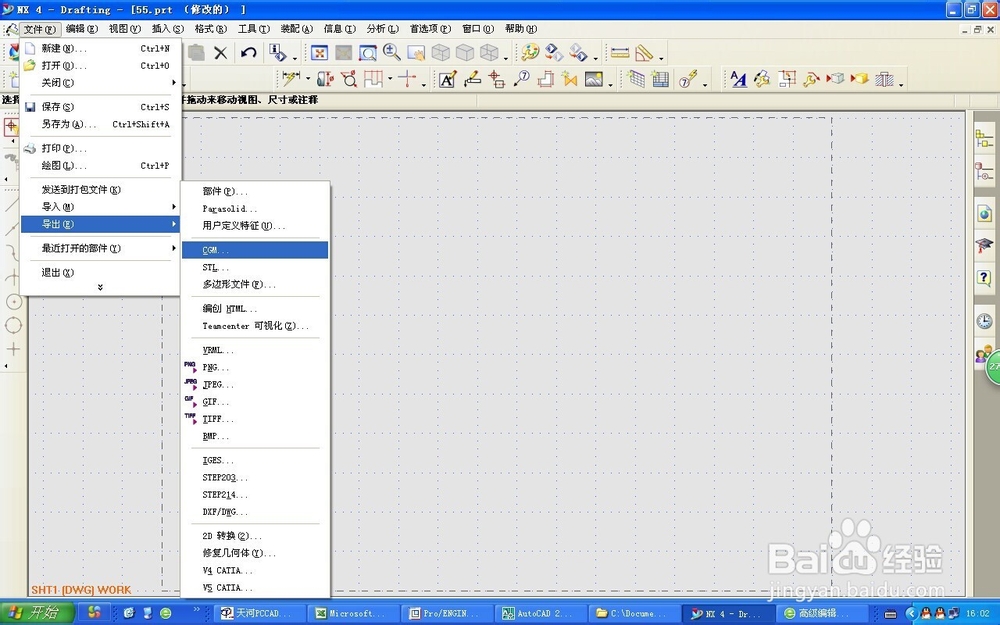

我为什么要说上哪种呢？是因为我发现很多人在用这种方式去转2D图面，下面我给大家在介绍一种能解决转换质量不足问题，解决CGM过渡产生的线段细分的问题的方法：文件--导入出--2D转换.如以下图片。

注意事项

UG转出的文件不能有汉字和字符
