订阅CATIA怎么进行拔模设计
来源：网络收集 点击： 时间：2024-05-22【导读】：
CATIA设计零件时有时需要进行拔模处理，怎么拔模呢？小编带你一起做一次拔模设计吧！工具/原料more电脑CATIA软件方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
1.选择一个需要拔模的零件
2/92.点击拔模命令

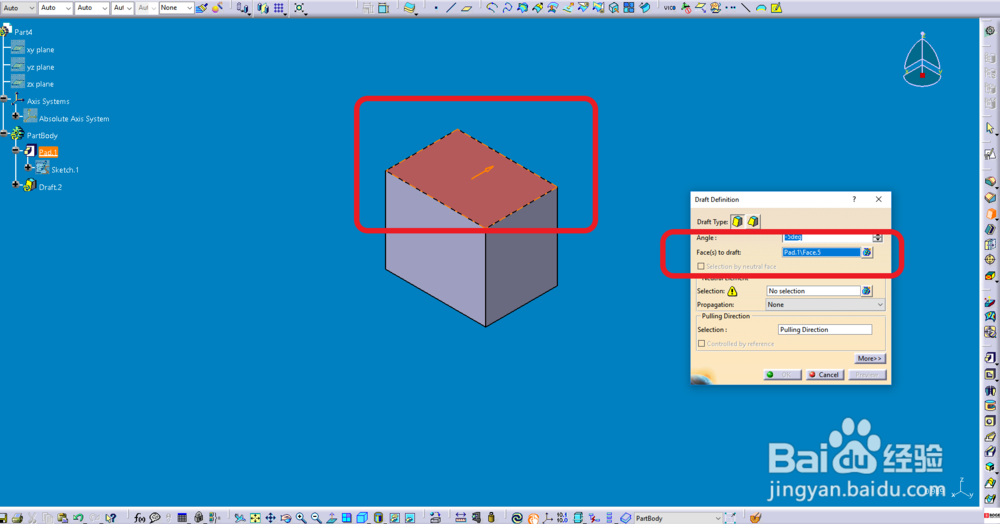

3/93.选择拔模面，输入拔模角度和拔模的中面
4/94.点击预览，模型出现拔模的预览面，如果符合预期，确定即可，如果不符合预期，重新修改相应参数即可

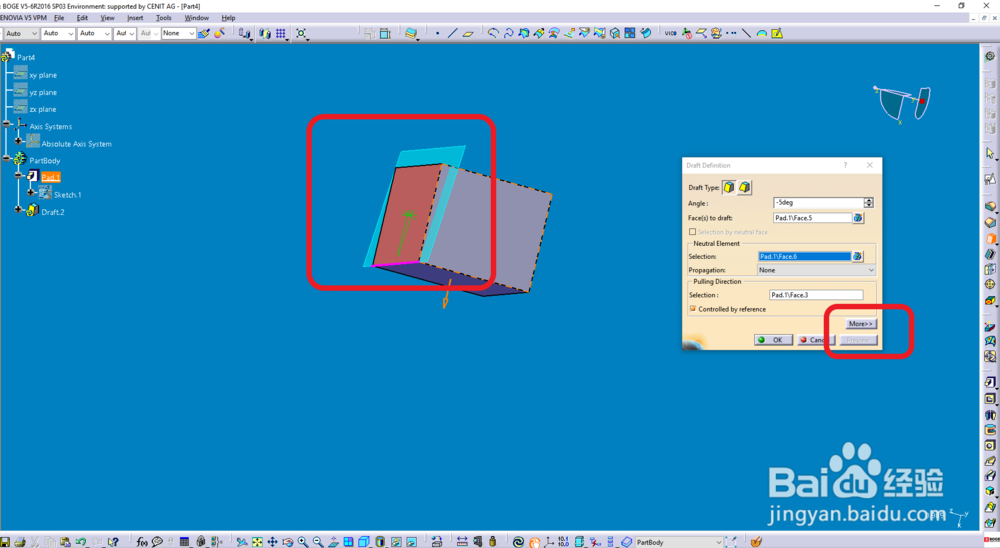

5/95.如果需要双侧拔模，则点击more按钮，则进行双侧拔模的设置

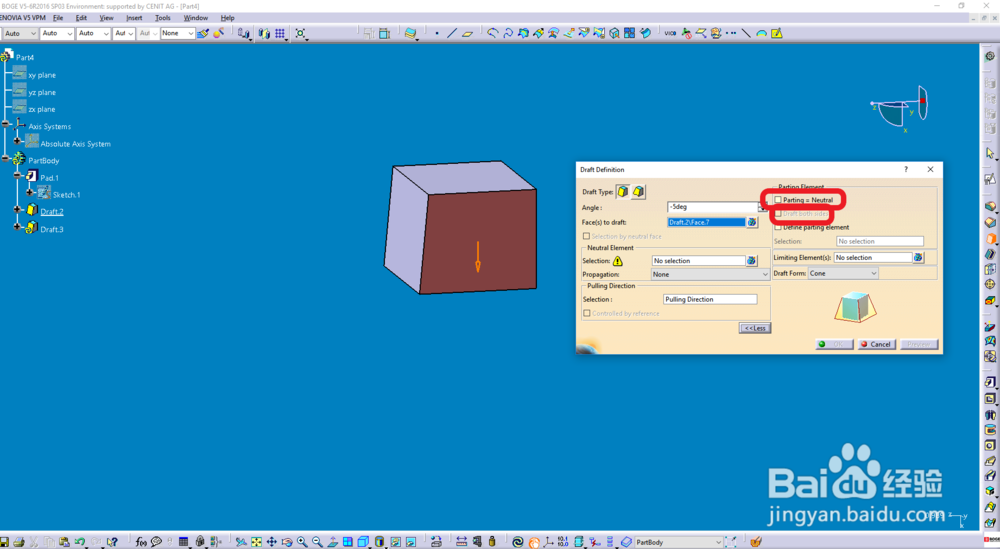

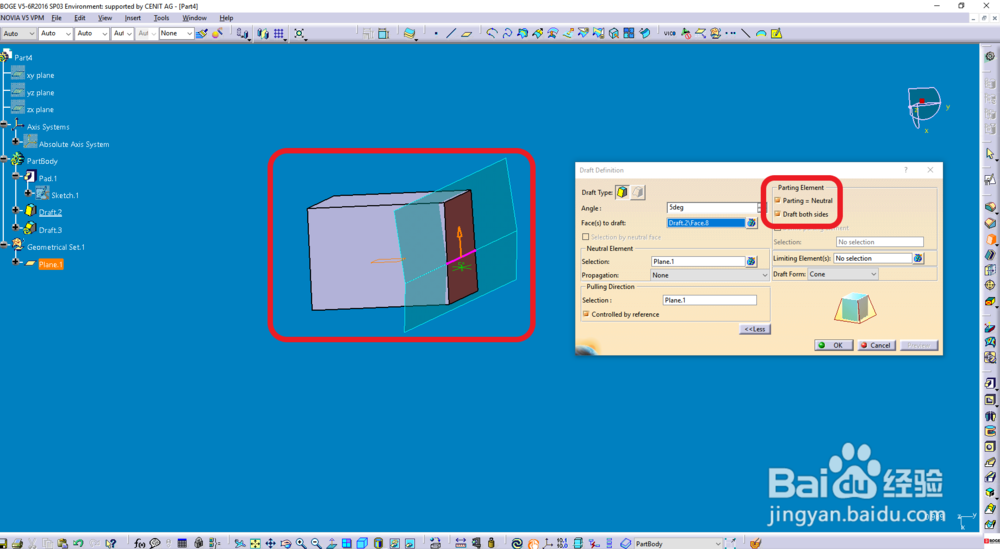

6/96.设置双侧拔模的中心面和是否双侧拔模参数
7/97.双侧拔模预览效果

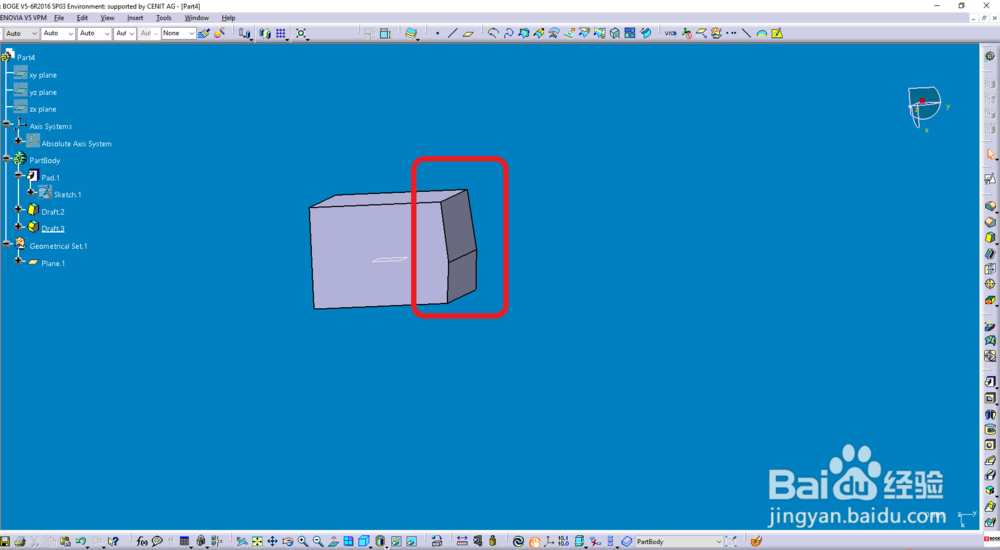

8/98.双侧拔模完成
9/9总结：
1.选择一个需要拔模的零件
2.点击拔模命令
3.选择拔模面，输入拔模角度和拔模的中面
4.点击预览，模型出现拔模的预览面，如果符合预期，确定即可，如果不符合预期，重新修改相应参数即可
5.如果需要双侧拔模，则点击more按钮，则进行双侧拔模的设置
6.设置双侧拔模的中心面和是否双侧拔模参数
7.双侧拔模预览效果
8.双侧拔模完成
注意事项有时需要注意拔模的方向，注意观察拔模的箭头
