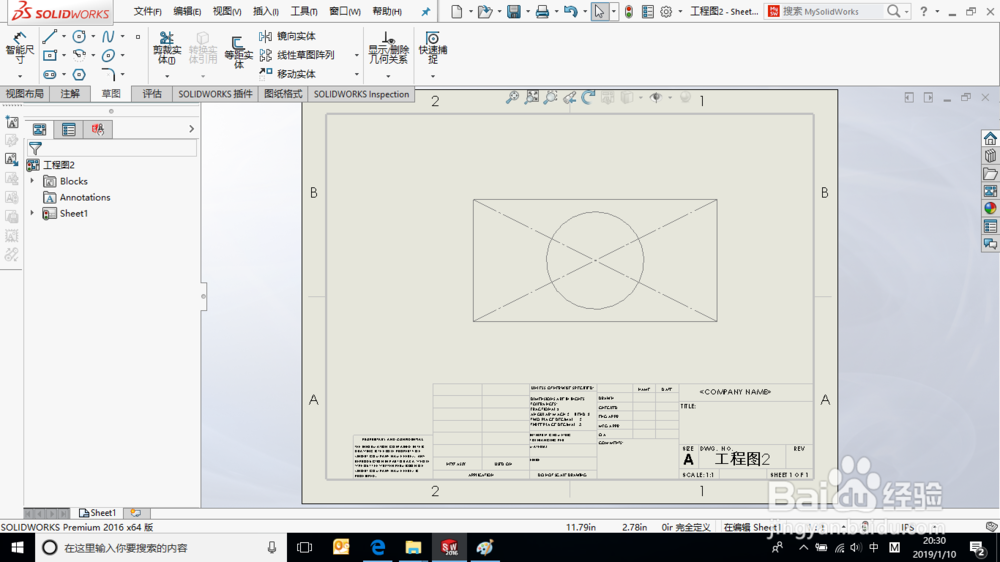

首先新建一张工程图，删除图纸格式，如图。
2/4绘制要作为块的草图，标注尺寸，完全定义草图。将尺寸注解隐藏。
3/4选择“工具-块-制作”命令，系统弹出“制作块”窗口，选择实体和插入点。
4/4单击确定，块制作完成。在块图形上右击，保存块。

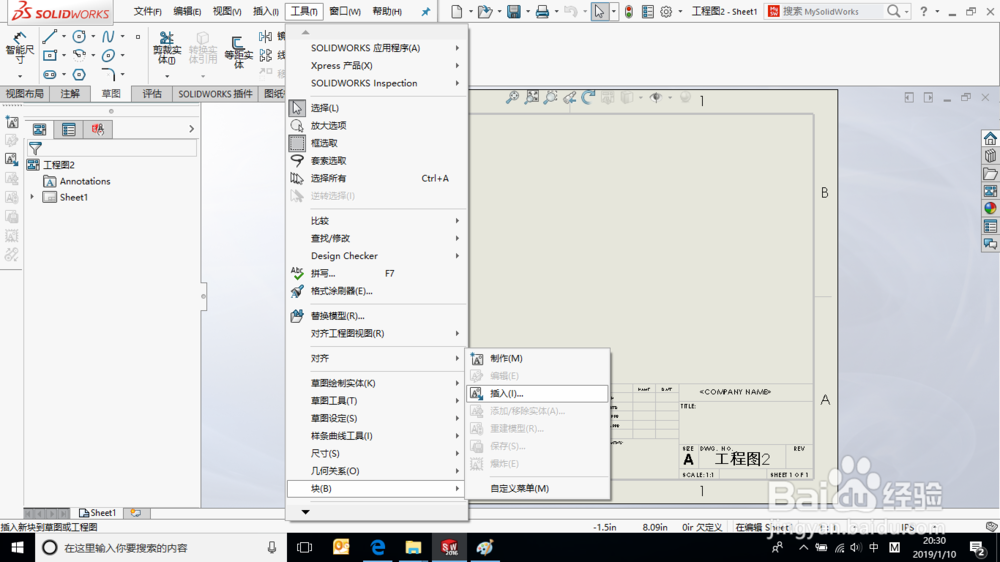

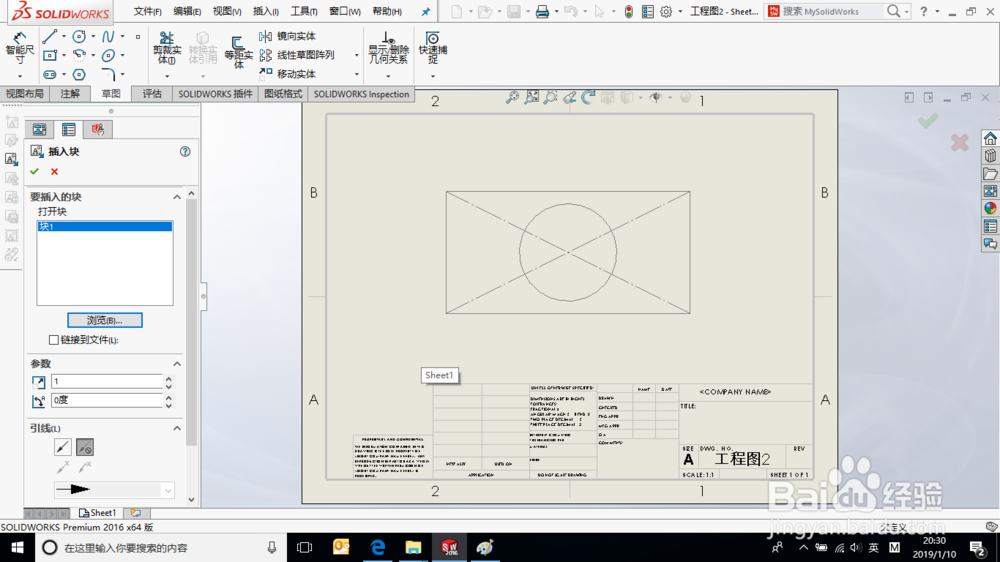

方法/步骤2 插入块1/2新建工程图。选择“工具-块-插入”命令，在工程图纸上选择一点，放置块。
2/2完成块的插入。
