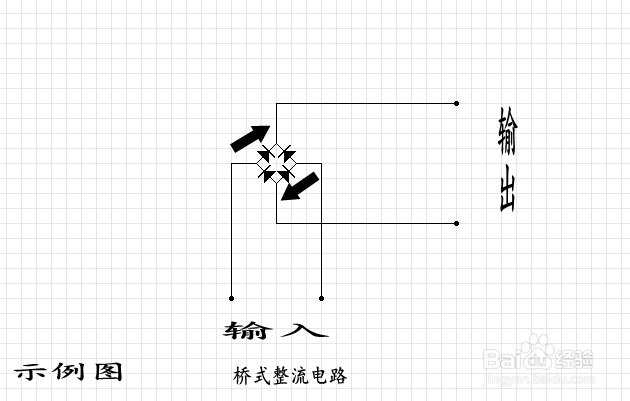

在制作电源的时候经常用到整流电路，今天就整流电路为大家分享一篇常见的整流电路以及原理

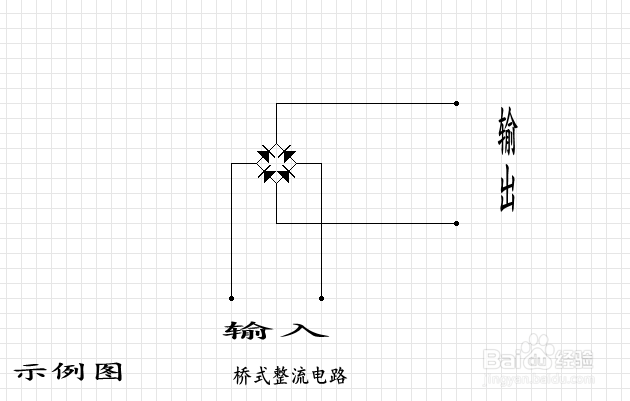

2/7这个整流电路是由四个二极管组成，接法如下图，由两对首尾相连的二极管构成

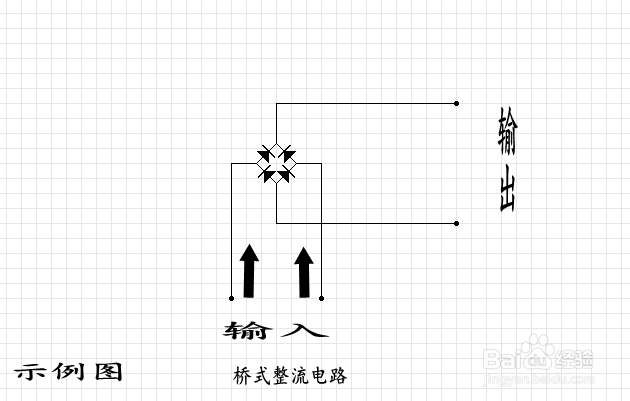

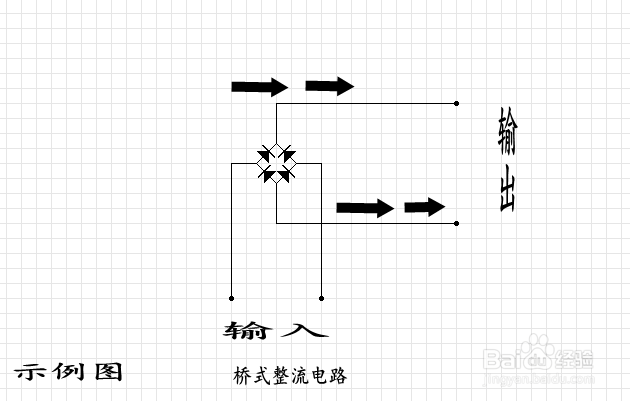

3/7当电源输入端输入的交流电到达二极管的时候，由于交流电是正负极循环变化的，所以当在正半周时，假设左侧为正极右侧负极电流的通到方向如下图

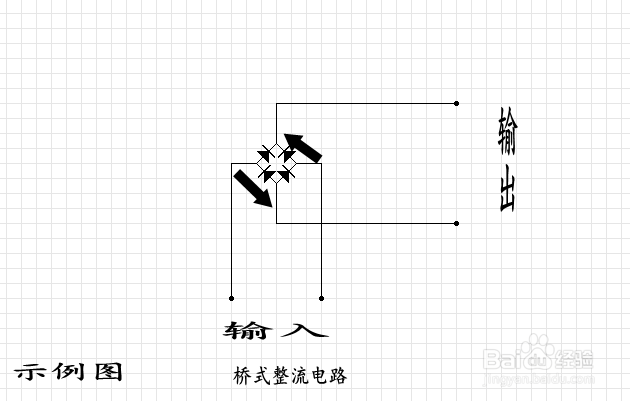

4/7当电源输入端电流为负半周时，电流方向如下图，与正半周时的通导相反

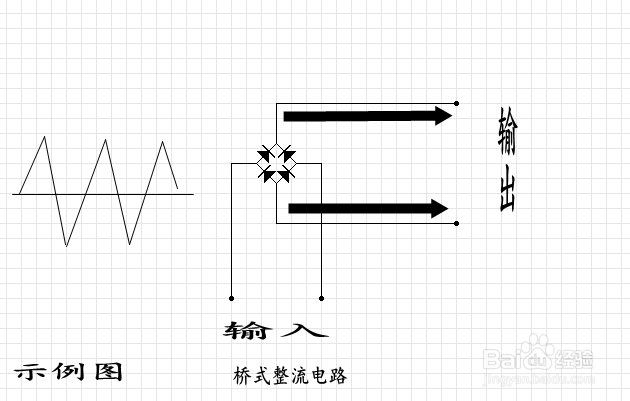

5/7这样当电源电压完成一个循环后在桥式输出端得到的是一个直线的上正下负的直流电

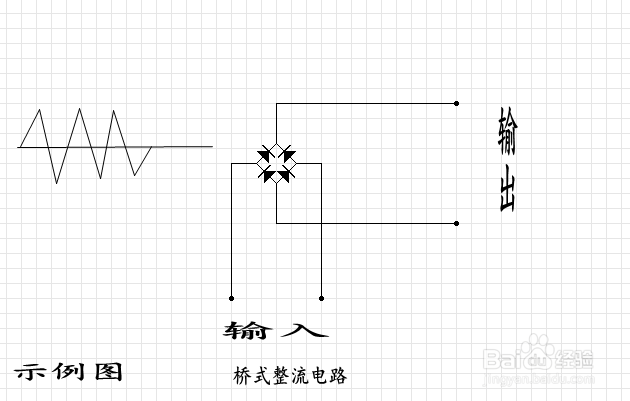

6/7如果采用单管整流输出的电压就如下图所示的成单面脉冲形式如下图去掉下半部分
7/7桥式整流的输出就相对单管完整很多，如下图中，输出端得到的电压一直是连续的
