Matlab Simulink中，Stateflow是一个很好的逻辑建模工具，可用于设计有关监控、任务调度以及故障管理应用程序的逻辑，那么怎么建立一个stateflow模型呢？下面做下简单示范：工具/原料moreMatlab SimulinkStateflow方法/步骤1/5分步阅读

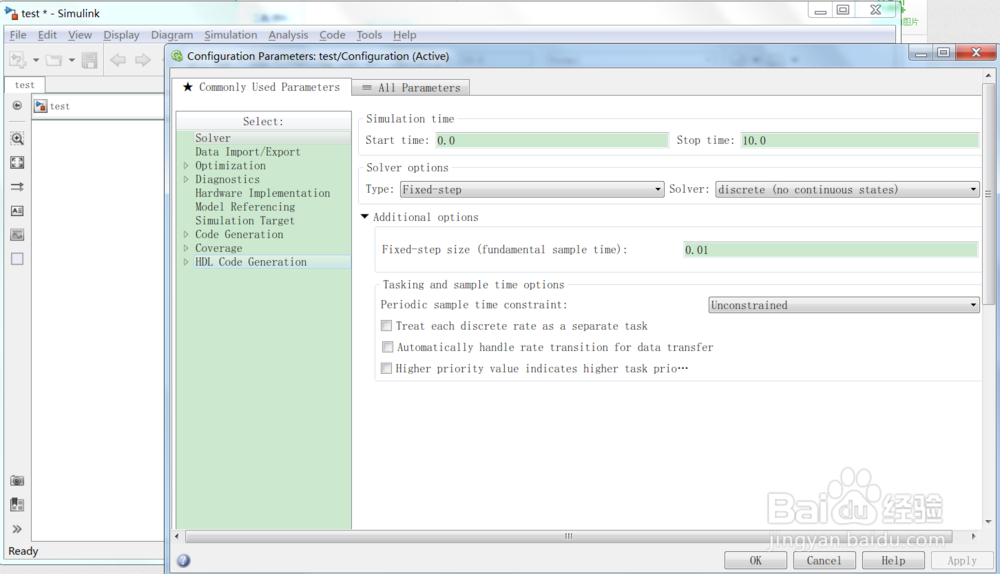

首先新建一个Simulink模型，Stateflow一般用于离散仿真，所以要进行模型仿真参数的基本配置，如下图示例：

2/5

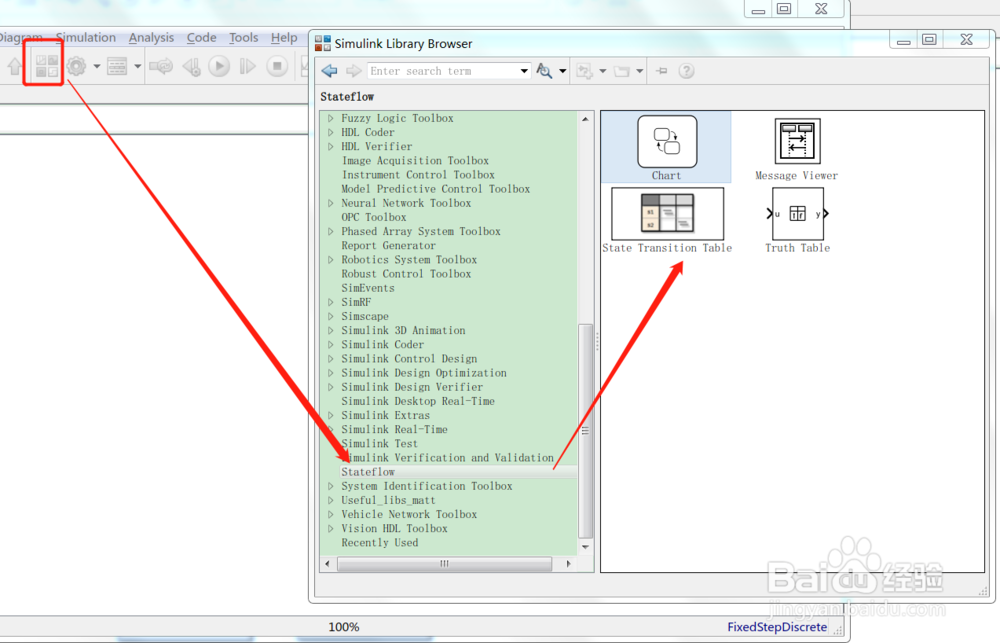

然后打开Simulink工具箱，找到Stateflow模块库，模块库里面常用的模块有Chart模块，State Transition Table （状态转移表）、Truth Table（真值表）

3/5

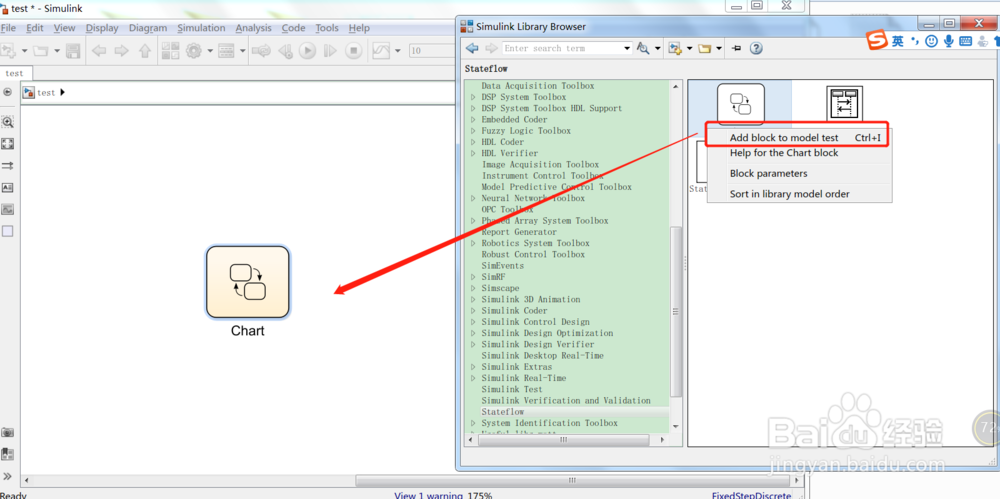

添加1个Chart模块进入模型，可以通过右键添加也可以通过拖拽的形式添加

4/5

进入Chart内部，建立一个两个state图之间的状态转移，转移条件是计时2秒钟，然后在模型浏览器中配置好用到的参数，信号和事件，这里面，flag作为输出信号，sec为系统事件，不必再定义。

5/5

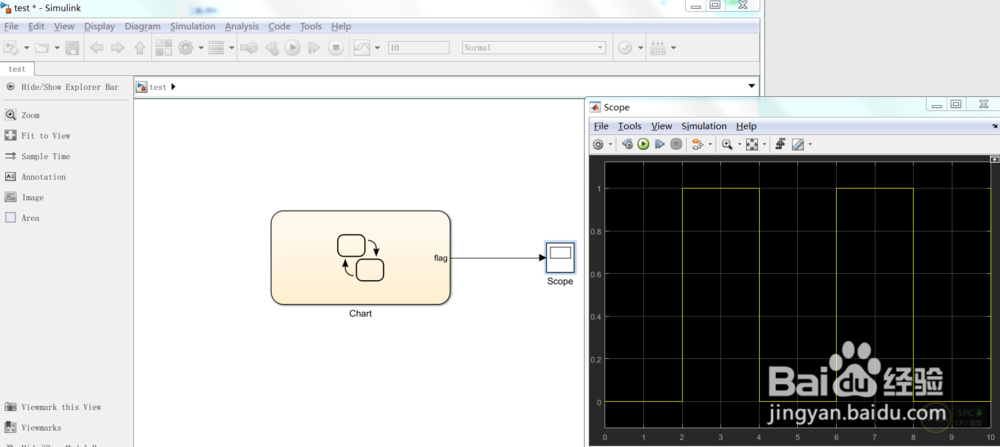

然后退到主模型，就可以仿真了，并可以通过Scope模块来验证自己的逻辑，如下图。

注意事项

Stateflow模块内的参数和信号要进行正确的设置
