Cadence allegro16.6 是现在最流行，最专业的，也是解决方案最佳的PCB Editor，是广大PCB layout工程师使用最广泛的EDA 工具！没有之一！掌握了Allegro的操作，是一个优秀的PCB layout工程师的必备素质。工具/原料moreCadence Allegro 16.6Pad designer方法/步骤1/4分步阅读

打开cadence allegro 组件中的pcb editer

2/4

点击File-new-选择Board ，点击OK

3/4

打开allegro，根据设计要求进行设计不同的叠层，设置线宽线距rule等

4/4

有关allegro的高级教程，有专门的书籍，不可能一一列出所有Function，建议各位想入门的同学买一本专业书籍，推荐《cadence allegro实战攻略与高速PCB设计》

注意事项

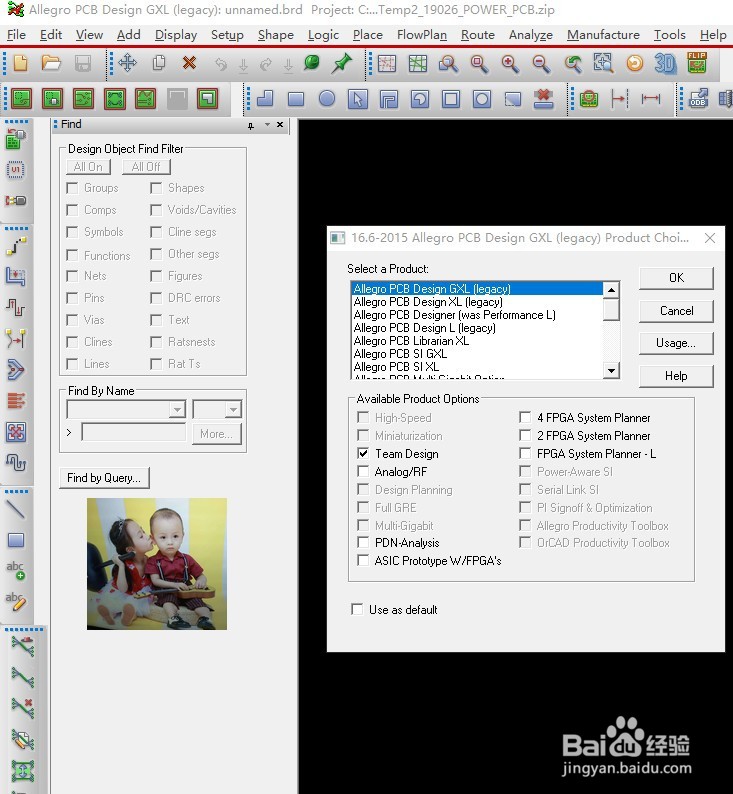

注意选择不同的Allegro组件，一般使用Allegro PCB Design GXL（legacy）

学习allegro操作一定要有耐心，有恒心有毅力，每一个做PCB layout的工程师都值得尊敬，因为他们需要有坚强的毅力
