我们在装配完一个组件之后，可能有些零件不符合要求，我们可以通过替换零件来处理。相比直接删除零件再添加的方法，替换的效率更高。下面简单介绍几种替换方法。工具/原料more电脑方法/步骤1/19分步阅读

第一种：替换为不相关的元件

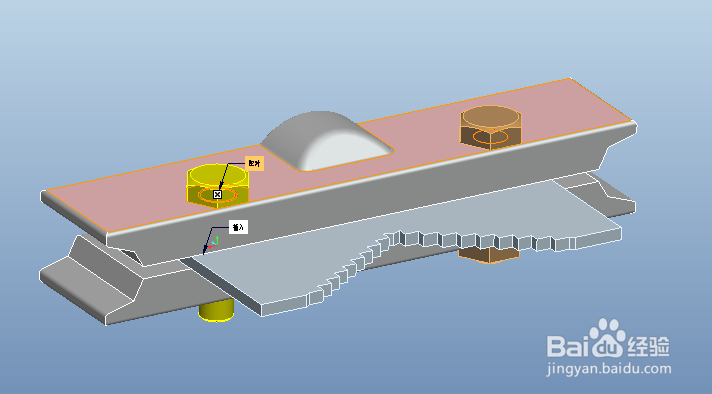

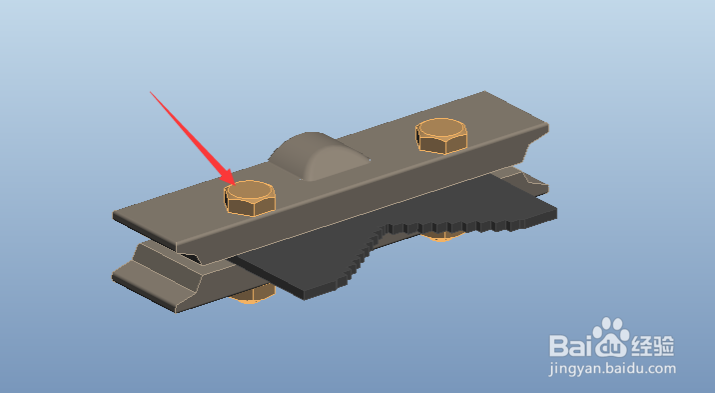

这种方法相当于将该零件删除,再重新装配一个,因此效率很低!因为我们替换元件后,须得为其重新指定约束。如果该元件在装配中没有子特征,重新指定即可,如果有下属子特征,操作将比较麻烦。以下图为例，我们将黄色的螺钉替换成红色的。

2/19

方法：

1.选择螺钉，鼠标右击选择【替换】，弹出下面的窗口。

3/19

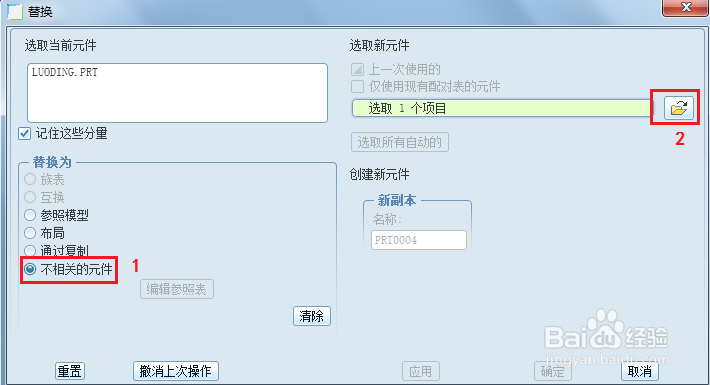

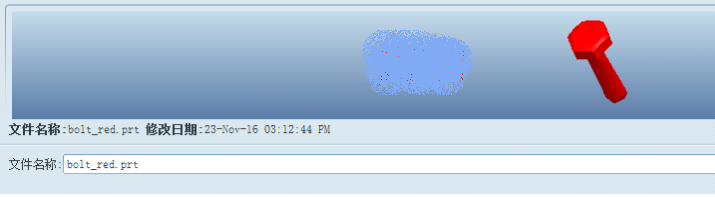

类型选择不相关的元件，再点击打开按钮，选择bolt_red。

4/19

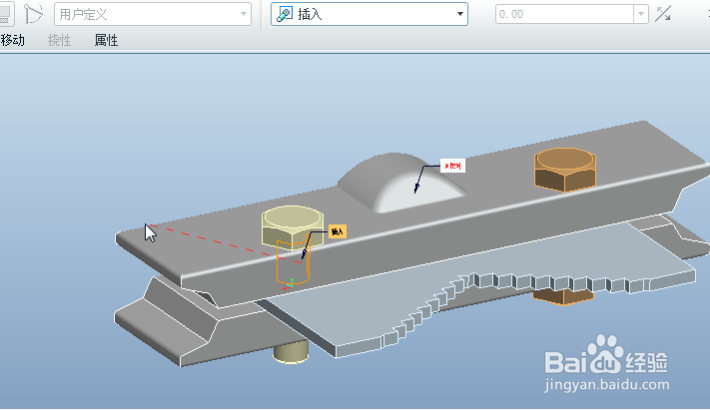

2.点击打开之后，我们需要对新的零件重新设置约束参照。

5/19

约束指定完成。

6/19

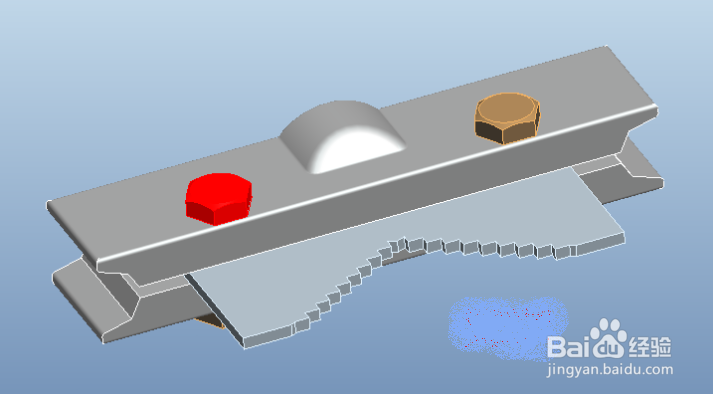

黄色的螺钉成功被替换成红色的螺钉。

上面的替换适合需要被替换零件数量较少的情况。

7/19

第二种：替换为通过复制

即把要被替换的元件,复制成一个新的元件,约束条件不变。实际上产生了一个新的元件,但是这个元件与被替换的元件是独立的。比如说上图的两个螺钉实际是一个螺钉通过两次插入形成的，只要我们改变其中的一个零件，另一个零件就会改变。

8/19

方法：

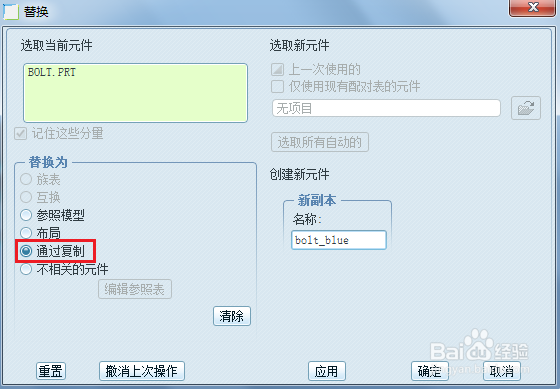

1.选择bolt（螺钉）,鼠标右击选择【替换】，类型选择【通过复制】，再点击确定，名称改为bolt_blue如下图，我们就创建一个独立的零件了。

9/19

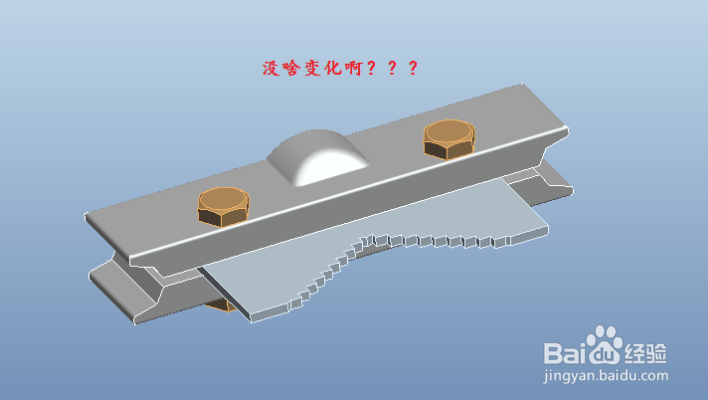

没啥变化啊？？？当然没有。

10/19

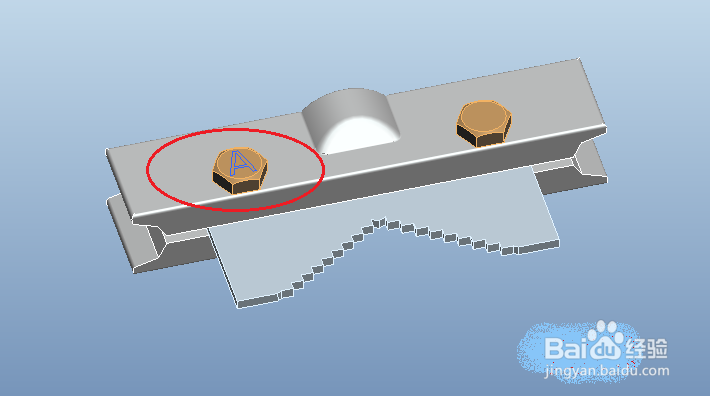

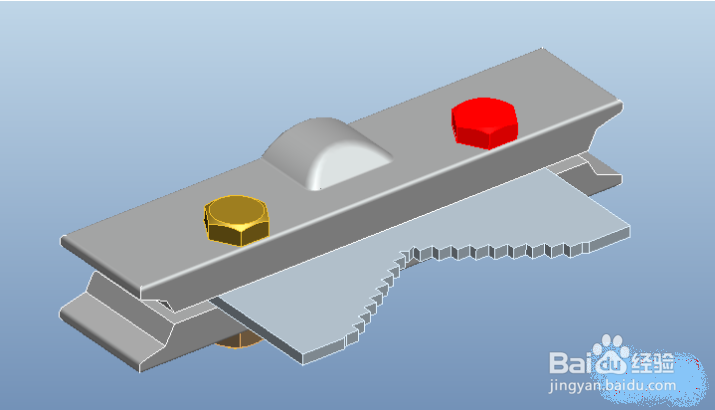

我们将下面的螺钉打开，在上面添加一个草绘，如下图。我们会发现另一个螺钉没有发生变化，也就是说这是一个独立的零件。

11/19

第三种方法：替换为互换

12/19

方法：

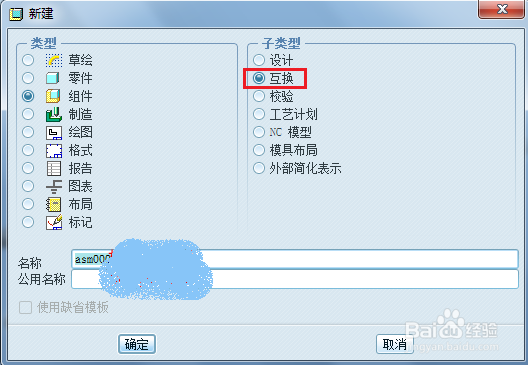

1.新建组件，类型选择【互换】。

13/19

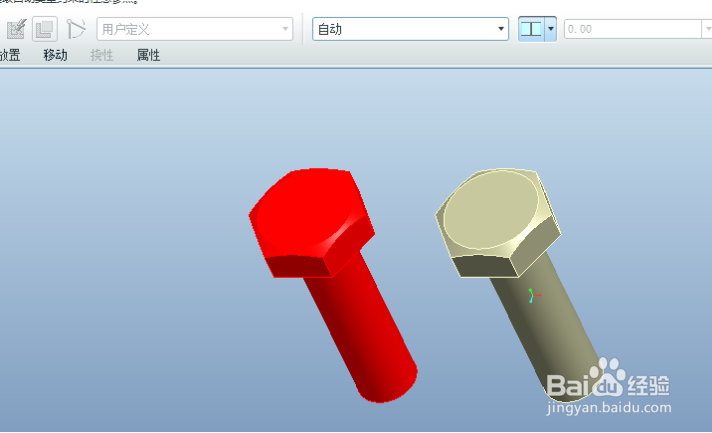

2.点击右侧的【装配功能元件】按钮，依次添加bolt_red和bolt_yellow,不添加约束，点击确定。

14/19

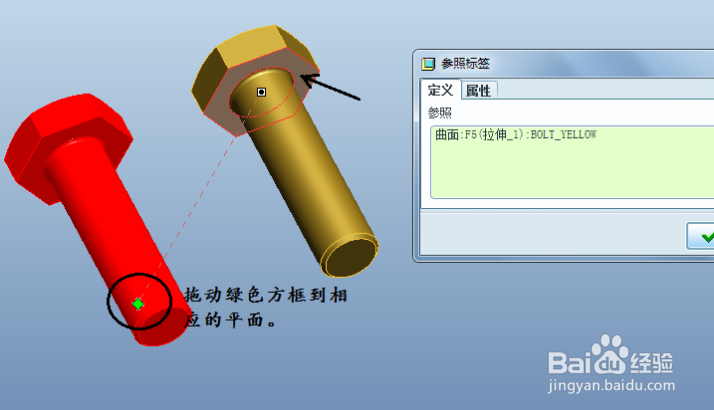

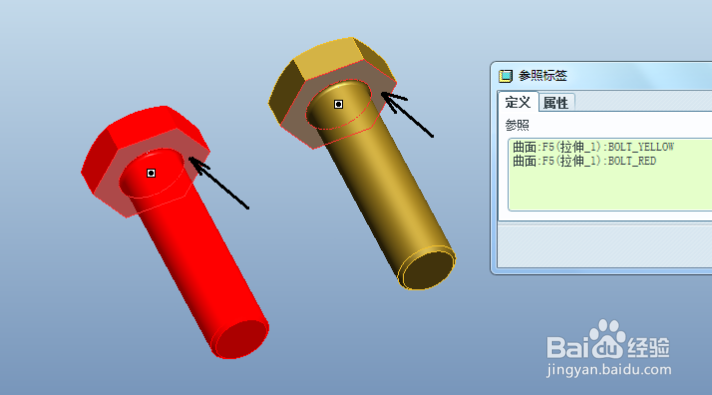

3.点击右侧的参照标签按钮，选择下图黑色箭头所指的平面，然后将绿色的小方框拖动红色的螺钉的相应平面上，如下图。点击属性，将名称改为面对齐。

15/19

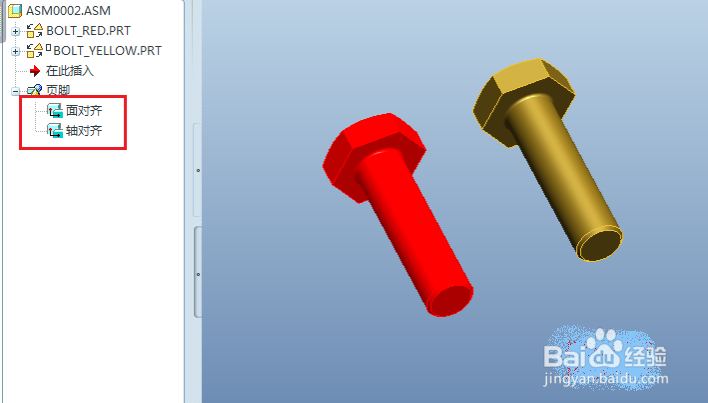

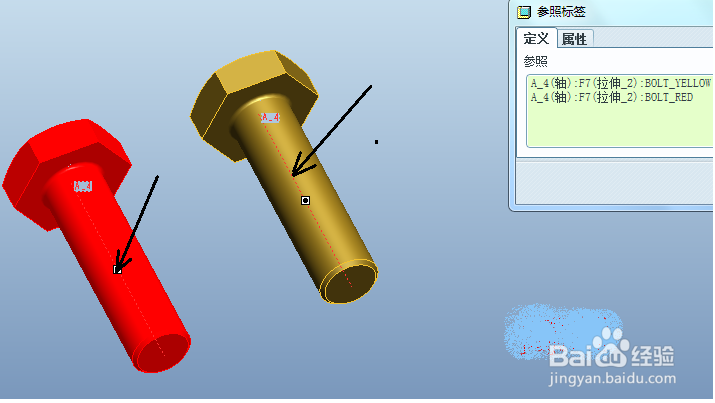

再次添加一个参照标签，选择下面的两个轴线，名称改为轴对齐。

16/19

完成。

17/19

4.返回到之前的组件，选择黄色的螺钉，鼠标右击选择【替换】，类型选择【互换】，如下图，再点击打开按钮。

18/19

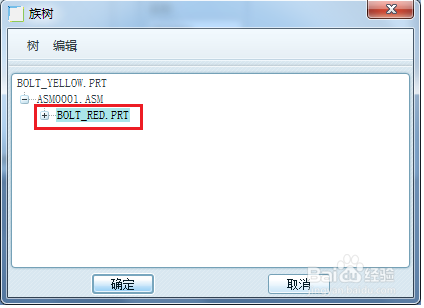

在族树窗口中选择BOLT_RED,点击确定。

19/19

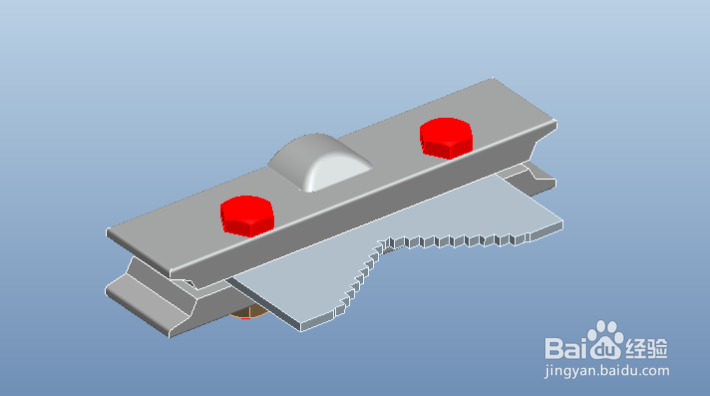

黄色螺钉被成功替换为红色螺钉。
