经常遇见cad方案里面，本来设置是对的，但是到su模型建好之后，发现空间感觉很难受，仔细量了一下，建筑尺寸，发现建筑尺寸是对的，然而道路尺寸竟然是个奇异的尺寸，究竟是怎么了，后来一看，原来是建模型倒入，倒入SU（Sketch up ）的时候，模板选择不对？究竟导入的时候我们应该怎么做呢，怎么选择争取的模板呢？？工具/原料more天正软件或者cad软件 nbsp; su（Sketch up）软件步骤一、问题描述1/1分步阅读

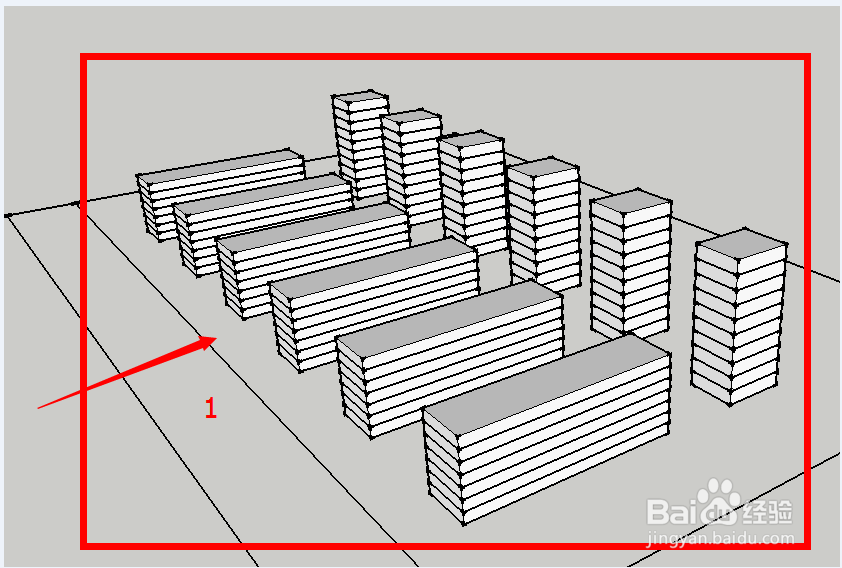

下面给大家看一张，正确模板的和一张不正确模板的。其中1是正确选择模板的，2是错误模板的。看过之后，大家就会明白，正确选择模板的重要性了。

步骤二、正确选择模板的步骤1/7

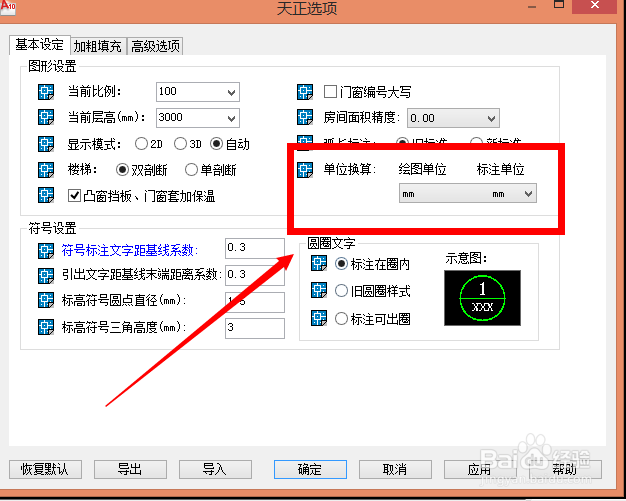

首先查看，cad里面的尺寸设置，到底是MM为单位，CM为单位，还是M为单位，很是关键，查看办法是？如图所示

2/7

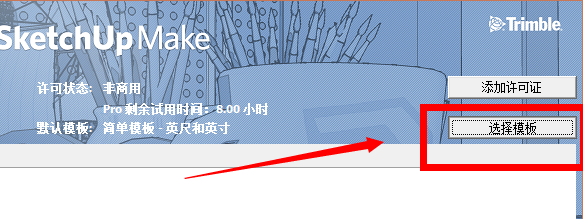

之后是，在打开su(Sketch Up)之前进行模板的选择，如图找到选择模板

3/7

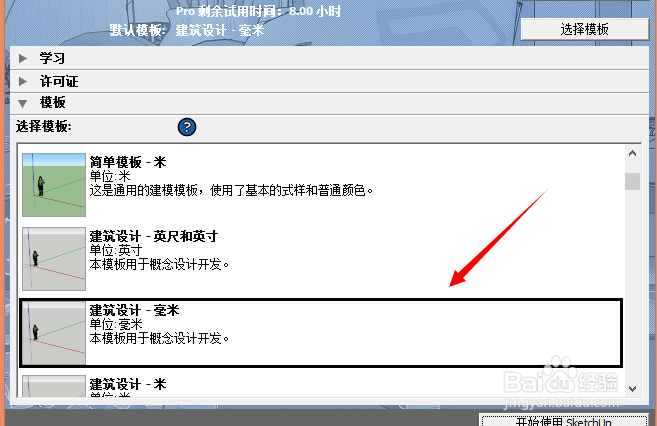

在之后是选择和cad对应的模板设置，如图：

4/7

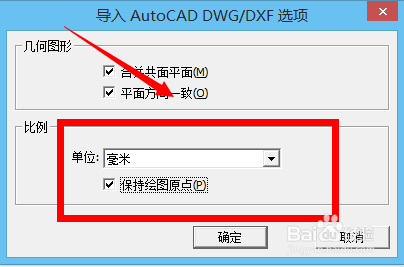

正确选择模板之后，剩下的就是在SU里面导入cad前进行如下设置，如图

5/7

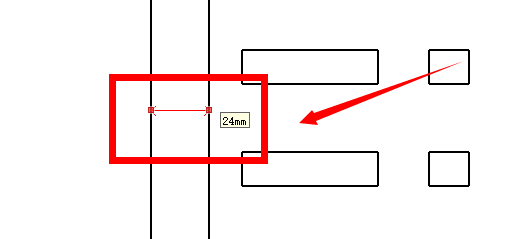

导入cad之后，检验尺寸，如图，尺寸正确

6/7

建模，按照正确比例，会建出下面的模型。！！！！~~~~~~~空间感觉是正确的！！！

7/7

希望对大家有用！！！！！

注意事项

本篇经验系本人依照真实经历原创，未经许可，谢绝转载
