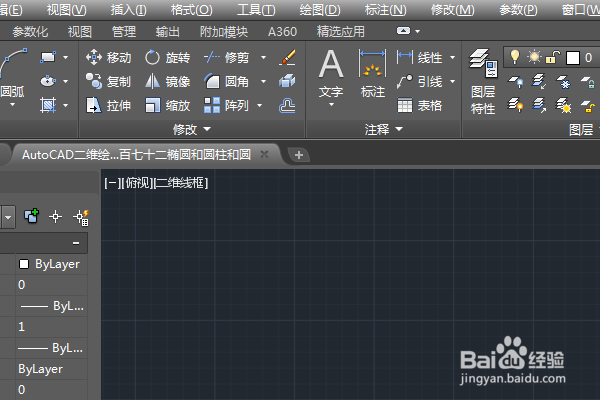

打开AutoCAD2018软件，新建一空白的CAD文件，

另存为：

AutoCAD二维绘图训练二百七十二椭圆和圆柱和圆

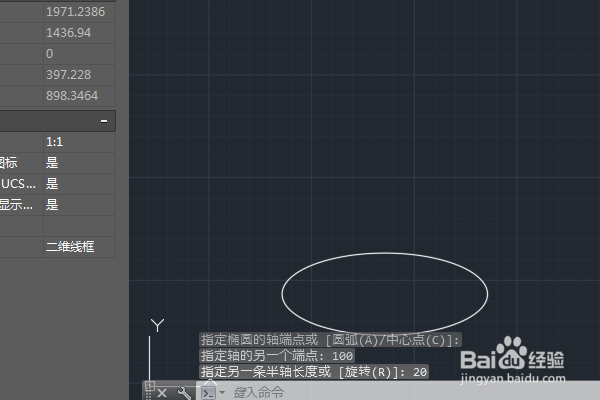

输入el，回车，激活椭圆命令，

随意点击一点，水平移动光标，输入100，回车，输入20，回车，完成椭圆的绘制。

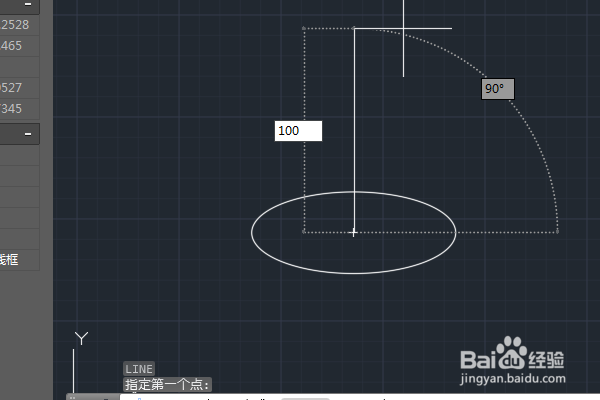

输入L，回车，激活直线命令，

以椭圆的中心点为起点，竖直向上移动光标，输入100，回车，作辅助线。

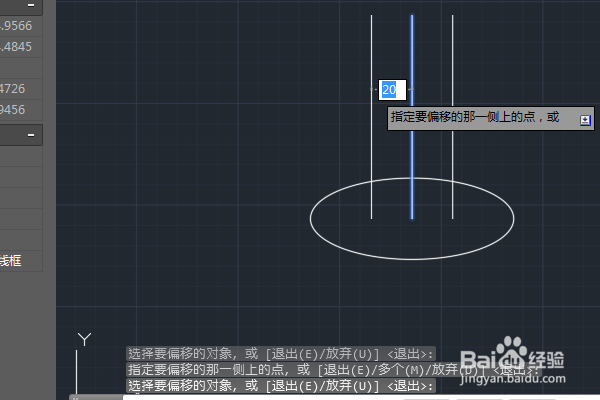

输入o，回车，激活偏移命令，

输入20，回车，指定偏移距离，

选中直线，向两侧各偏移20，回车。

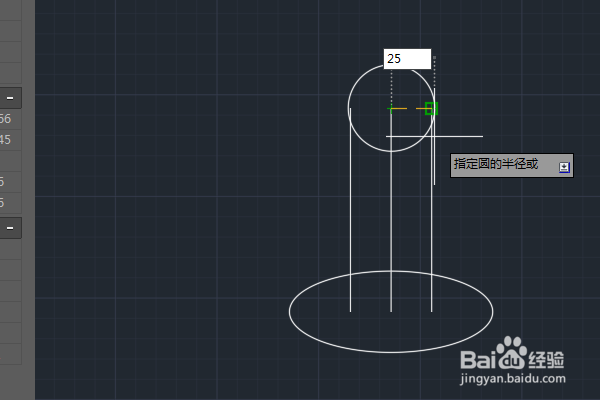

输入c，回车，激活圆命令，

点击辅助线的上端点为圆心，输入25，回车，完成圆的绘制。

输入tr，回车，单击鼠标右键，激活快速修剪命令，

修剪掉圆内的线段，

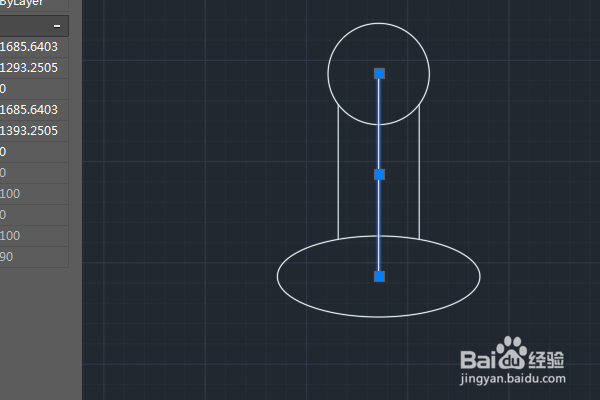

选中辅助线，delete，删除。

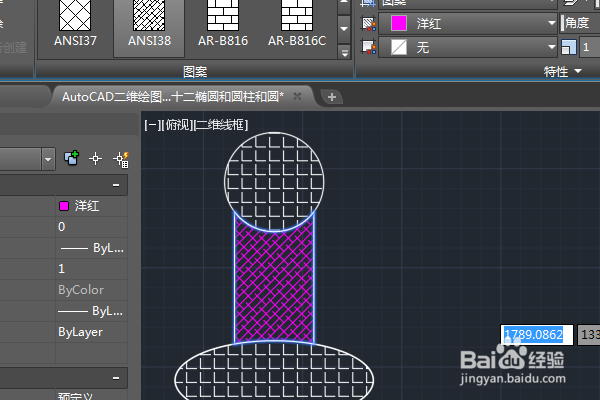

输入h，回车，激活填充命令，

椭圆和圆区域都填充白色的“砖”纹，中间填充洋红色的“”斜砖纹“”，

至此，

这个二维图形就绘制完成，本次训练结束。
