SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制凸台呢？品牌型号：solidworks 2013系统版本： 电脑 win10方法/步骤1/5分步阅读

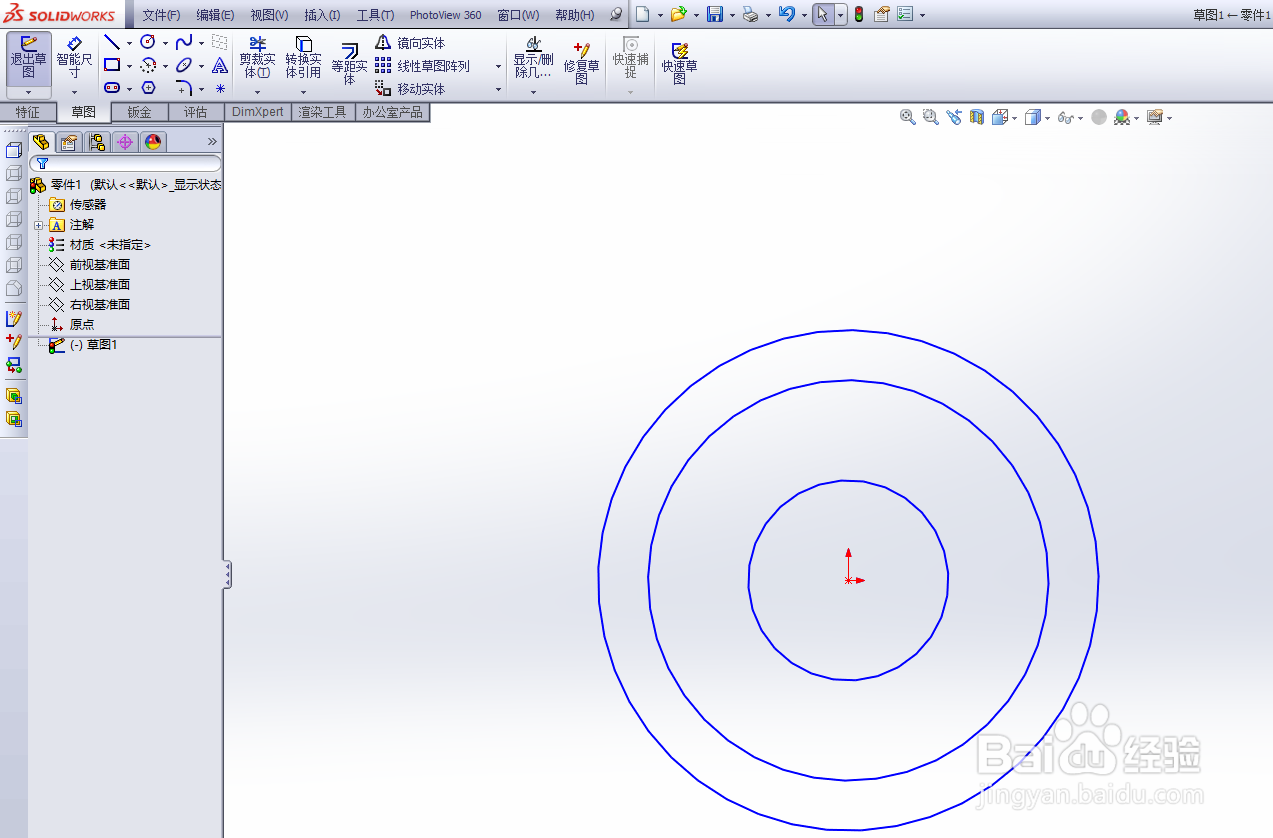

第一步，打开软件进入solidworks工作界面，利用草图工具绘制3个大圆；

2/5

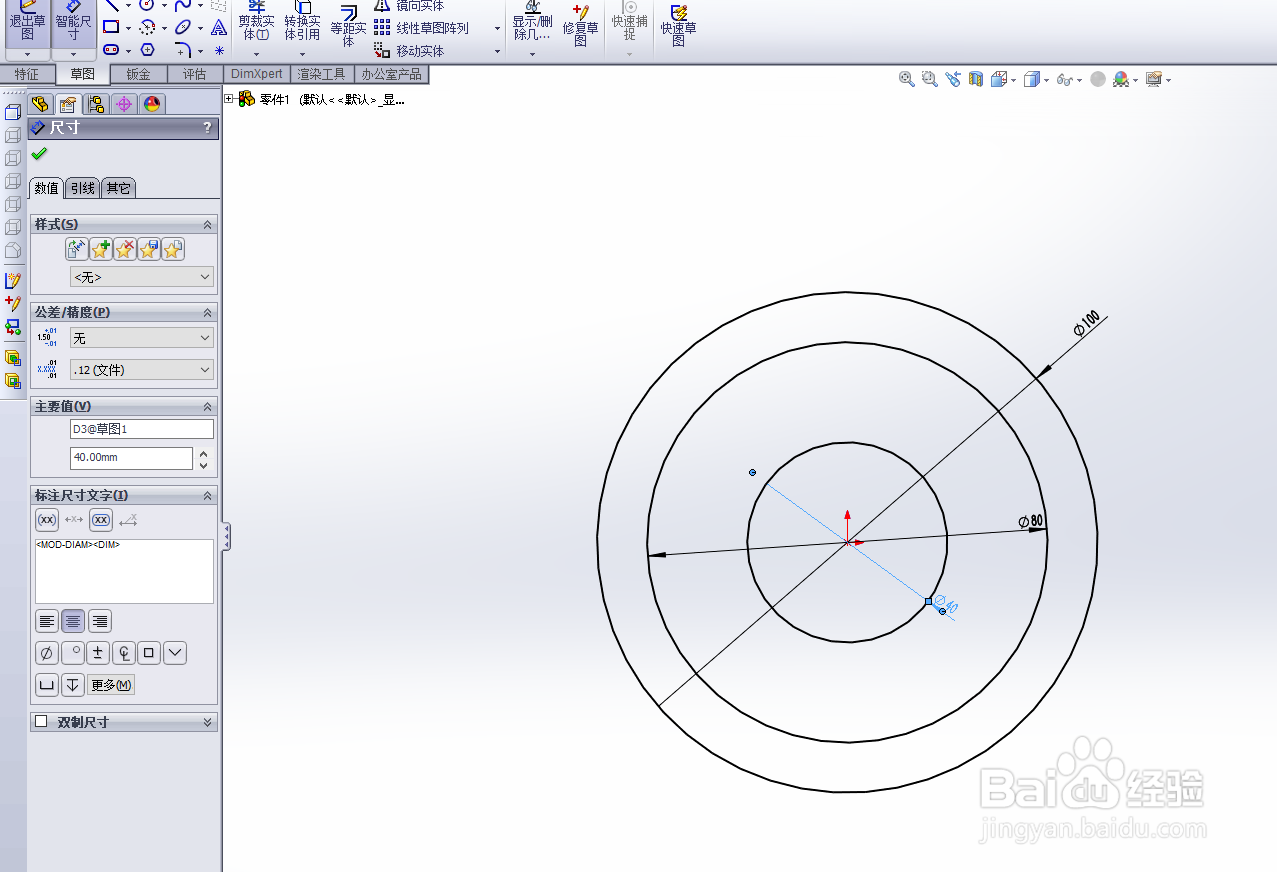

第二步，选择草图中的智能尺寸，标出每个圆的尺寸；

3/5

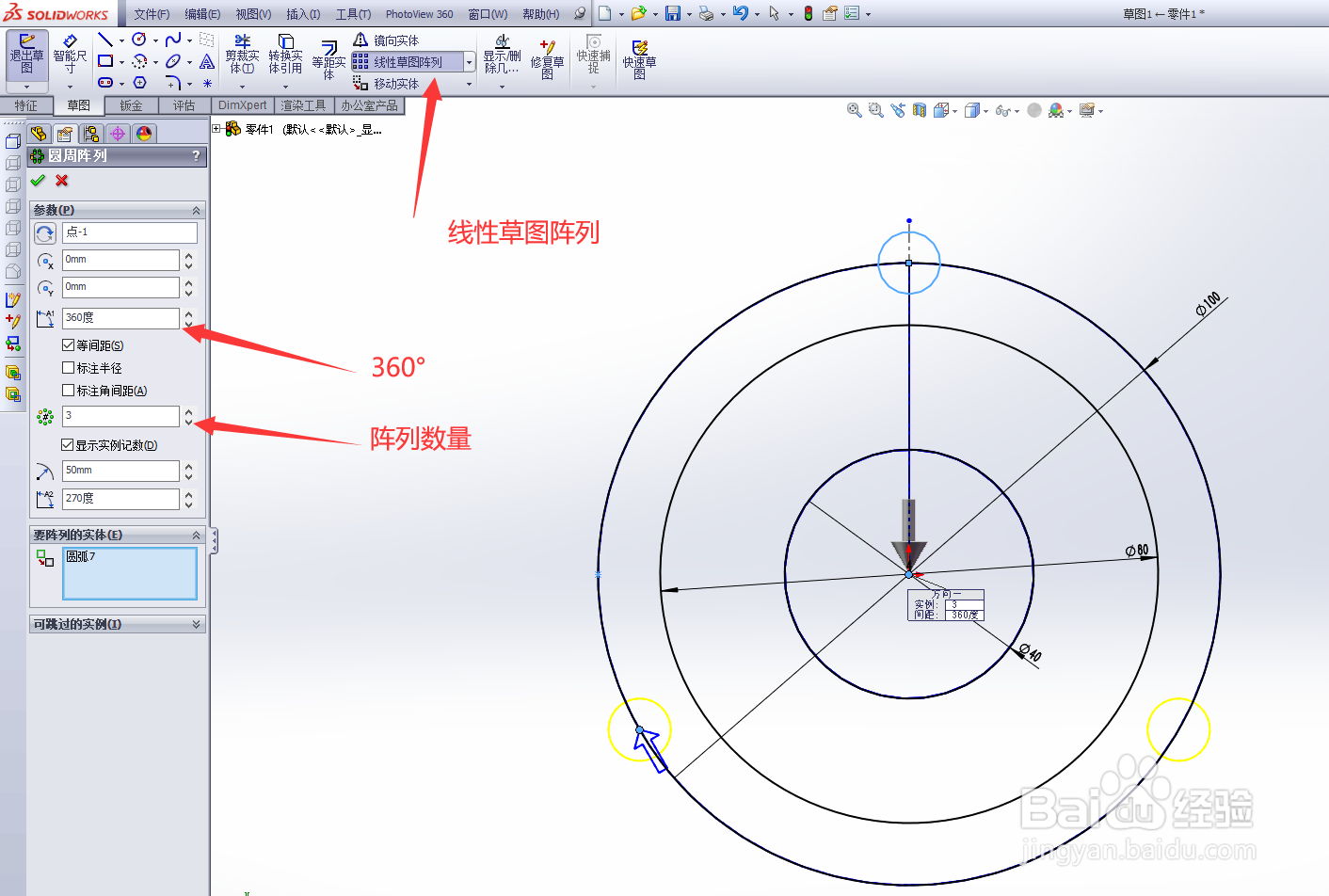

第三步，利用线性草图阵列命令，在大圆所在的圆周中，阵列小圆，阵列圆参数设置中，阵列数量设置为3个；

4/5

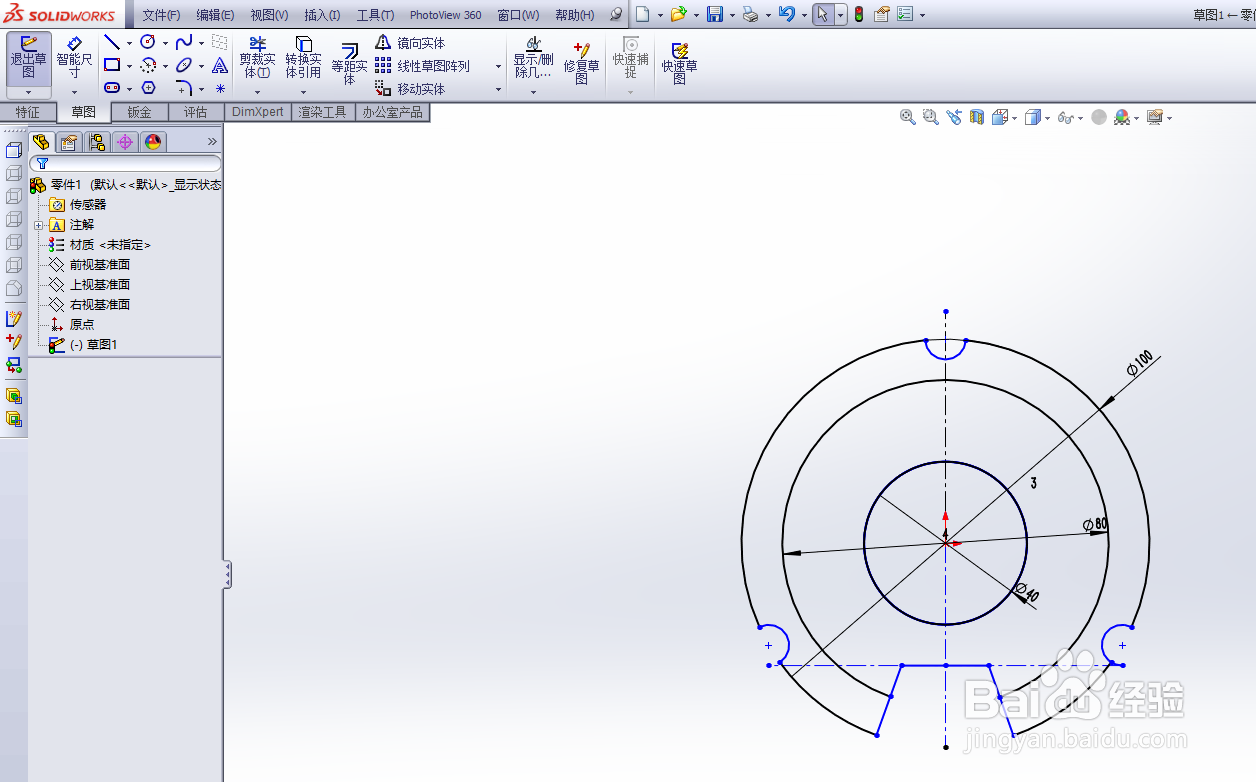

第四步，选择剪裁实体命令，删除相关的连线；

5/5

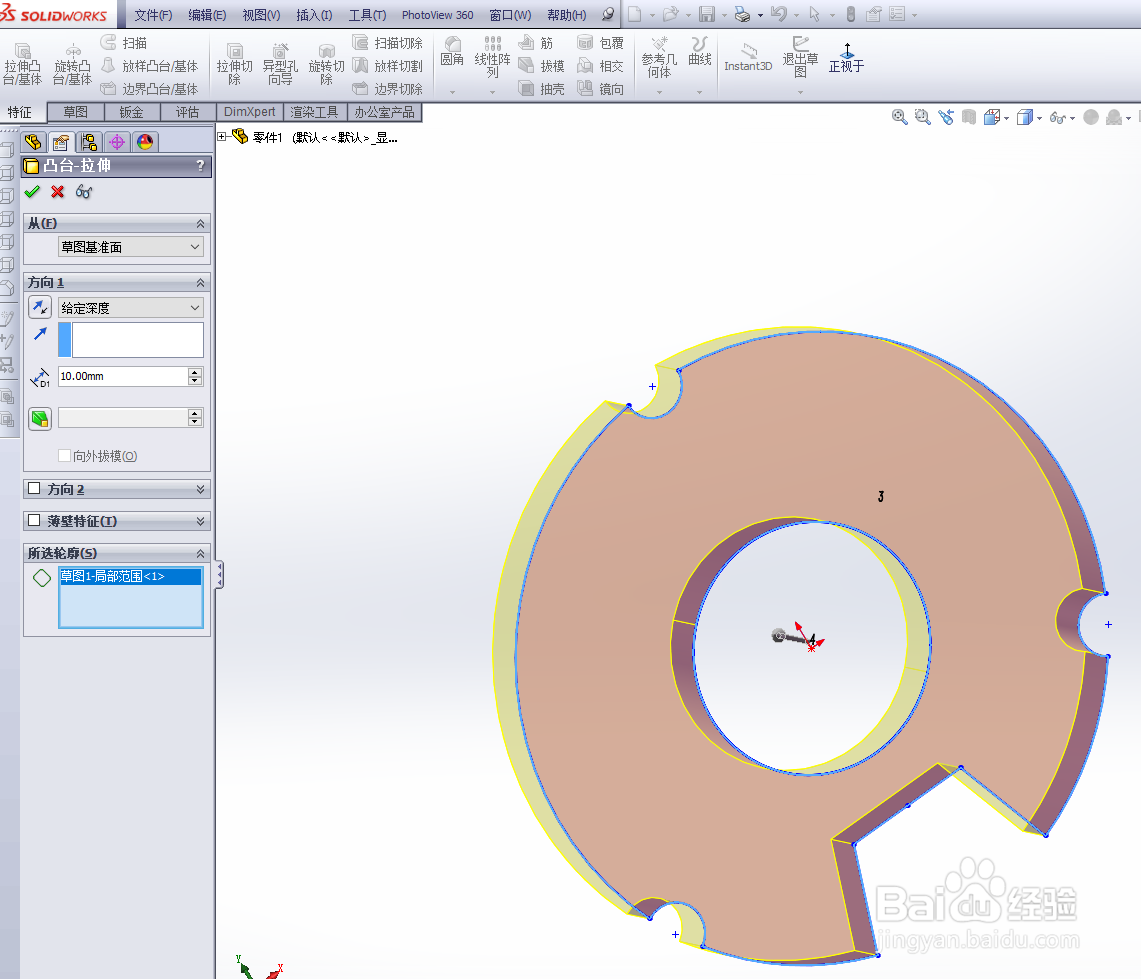

第五步，选择拉伸凸台命令，拉伸深度为10mm，绘制完成；

总结1/1

1.打开软件进入solidworks工作界面，利用草图工具绘制3个大圆；

2.选择草图中的智能尺寸，标出每个圆的尺寸；

3.利用线性草图阵列命令，在大圆所在的圆周中，阵列小圆，阵列圆参数设置中，阵列数量设置为3个；

4.选择剪裁实体命令，删除相关的连线；

5.选择拉伸凸台命令，拉伸深度为10mm，绘制完成；
