订阅使用CAD绘制底部加热烤箱图形符号
来源：网络收集 点击： 时间：2024-05-28【导读】：
介绍使用CAD绘制底部加热烤箱图形符号的具体步骤。品牌型号：win7系统版本：CAD2017方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
CAD制图底部加热烤箱

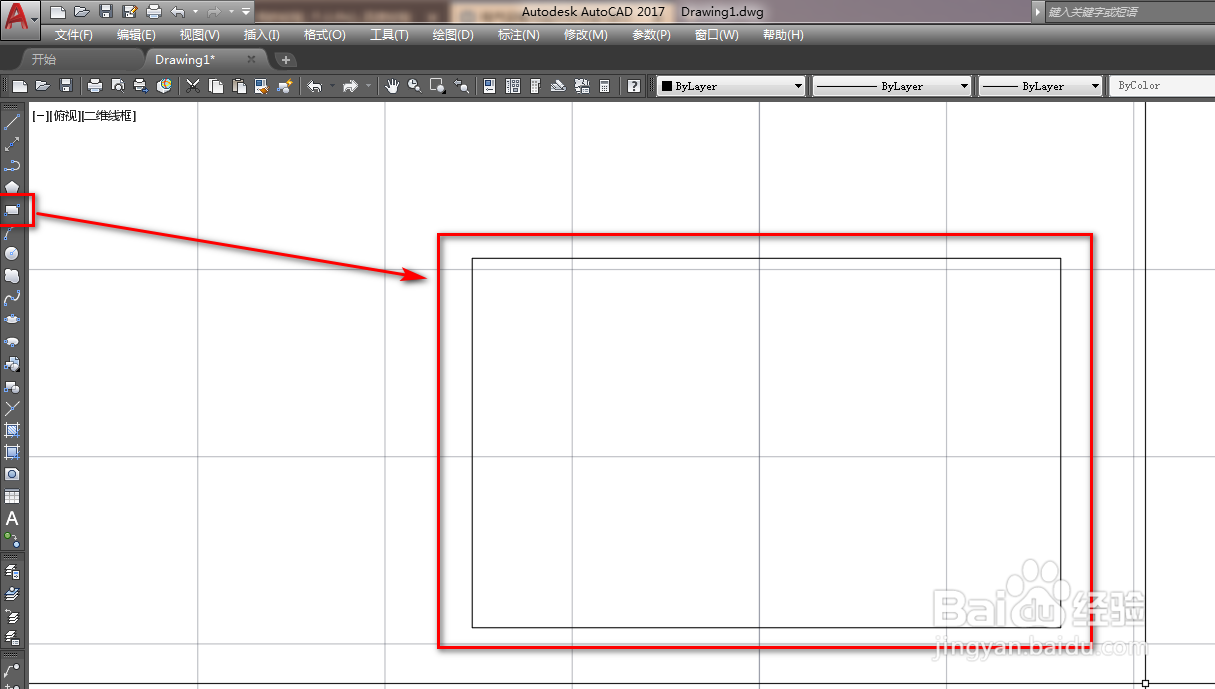

打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

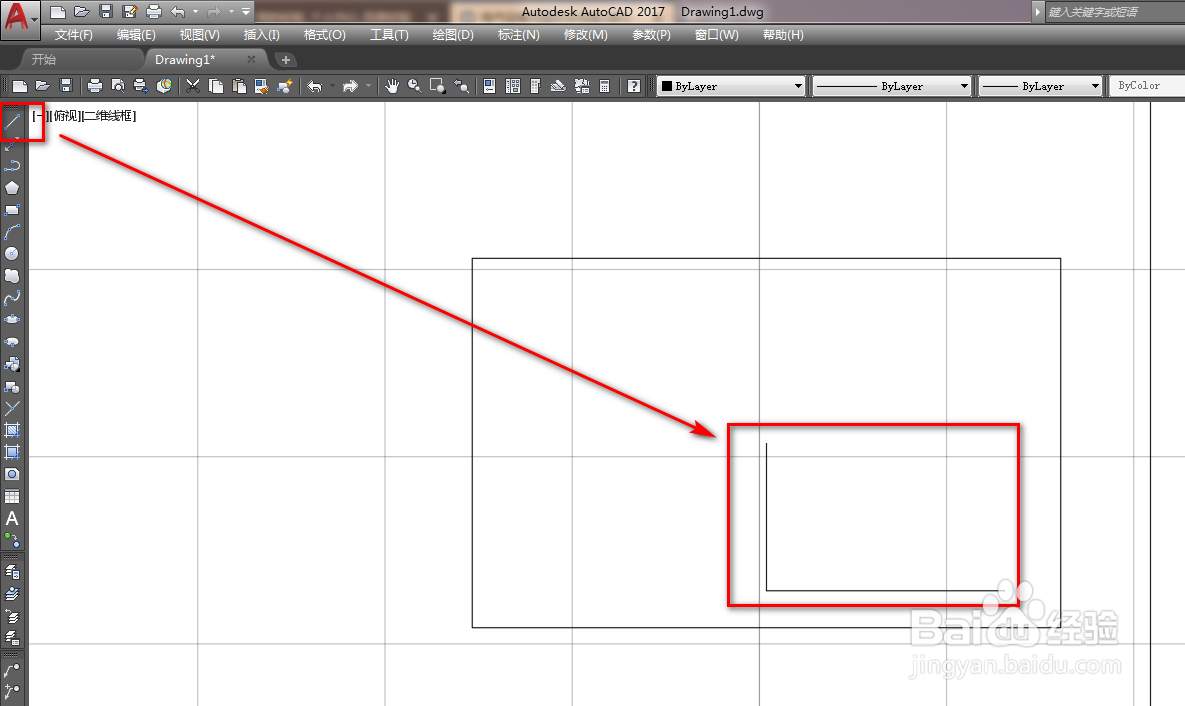

2/8使用直线工具在矩形内部绘制一条折线，如下图。

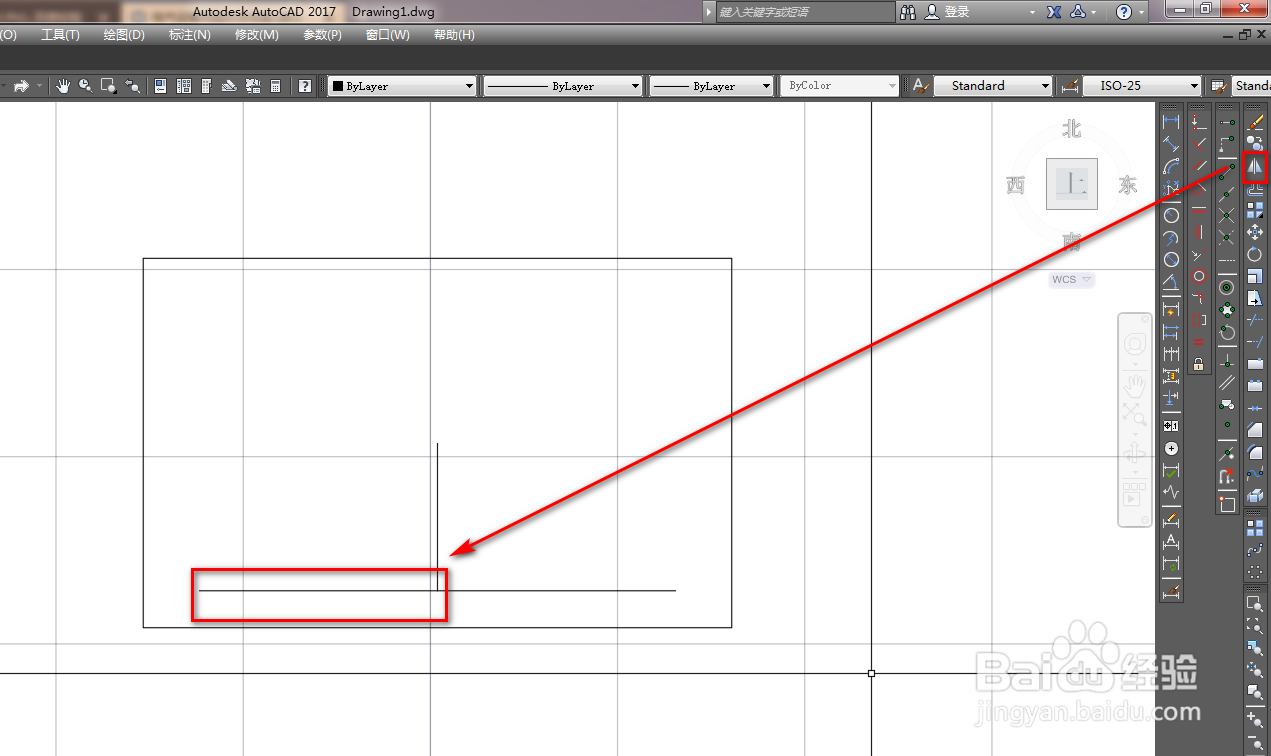

3/8使用镜像工具，将折线的横线部分沿着竖线部分做镜像，如下图。

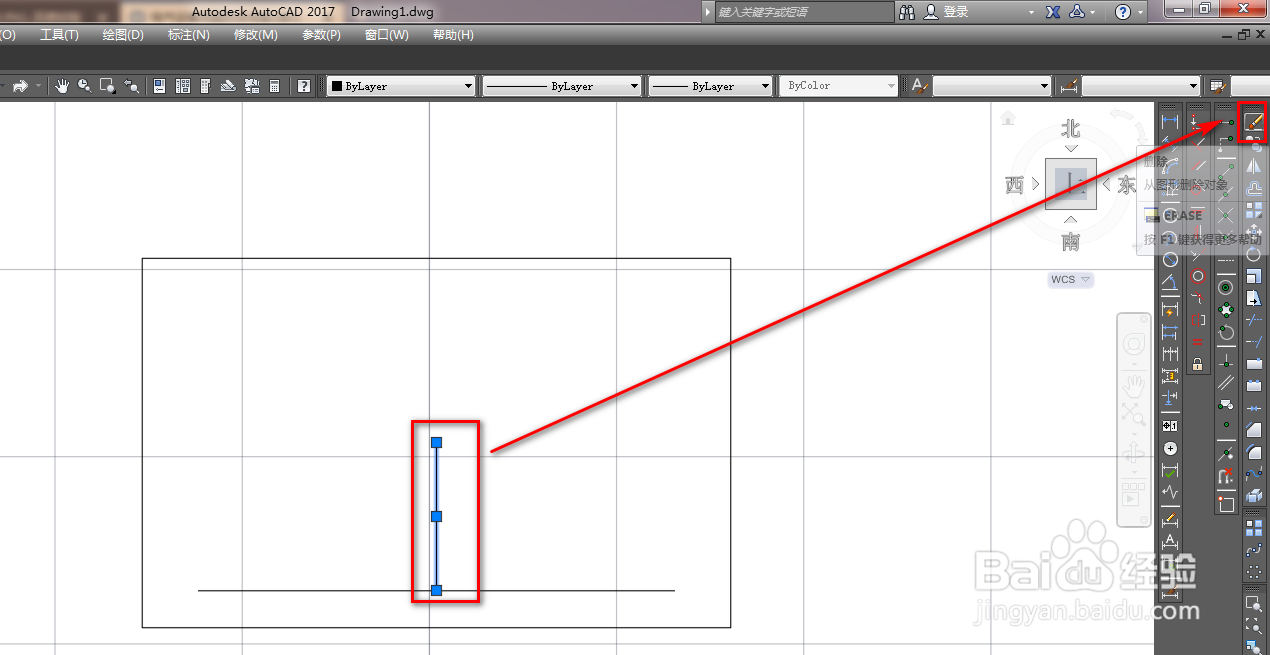

4/8使用删除工具，将竖线部分删除，如下图。

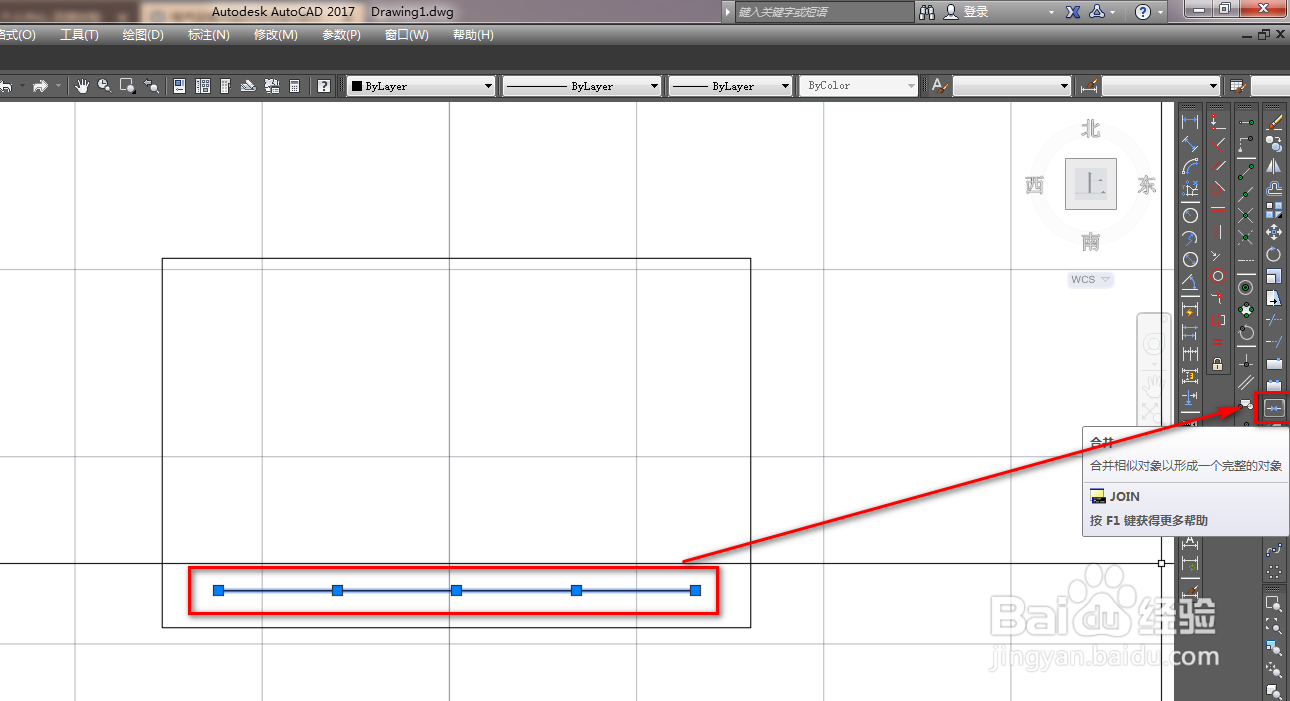

5/8选中两段横线，点击右侧工具栏的合并工具将其合并，如下图。

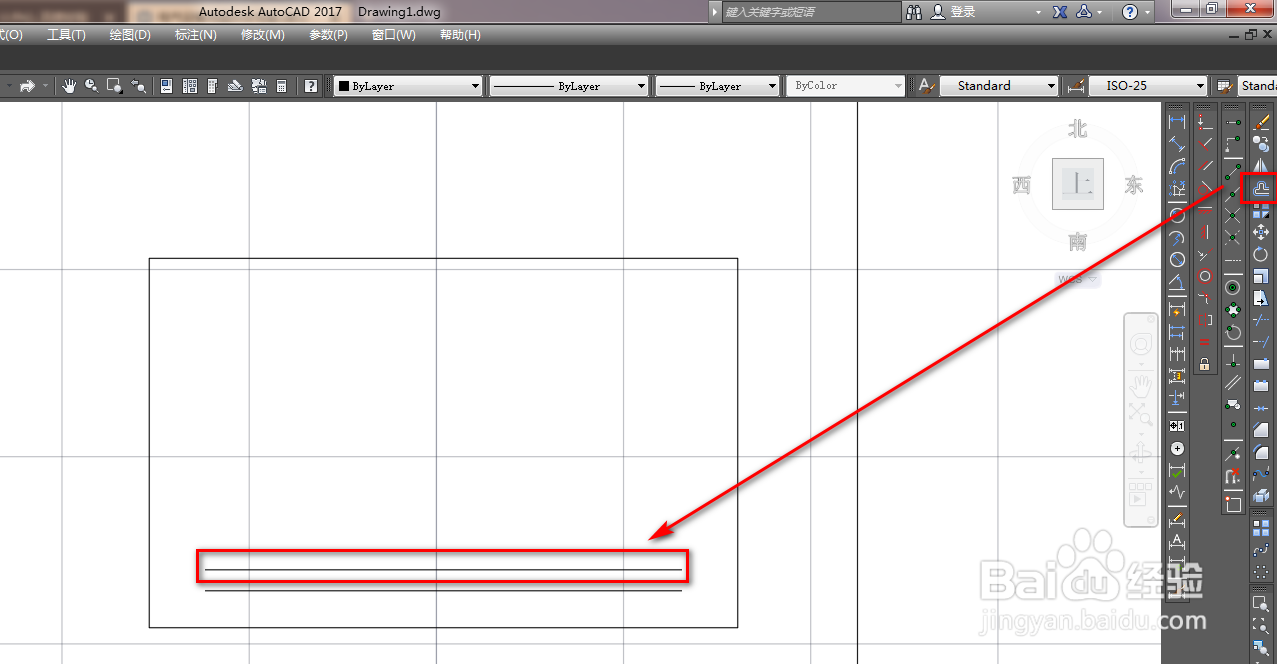

6/8使用偏移工具，将合并后的横线偏移出一条，如下图。

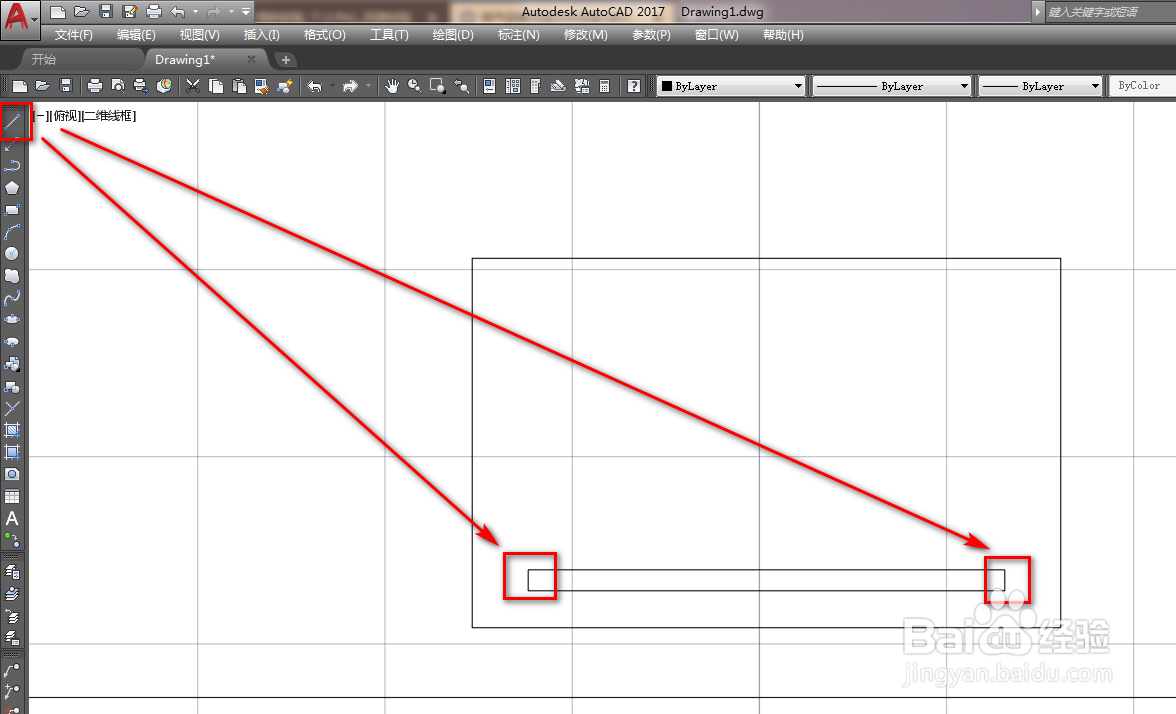

7/8使用直线工具，将横线两端的端点连接，如下图。

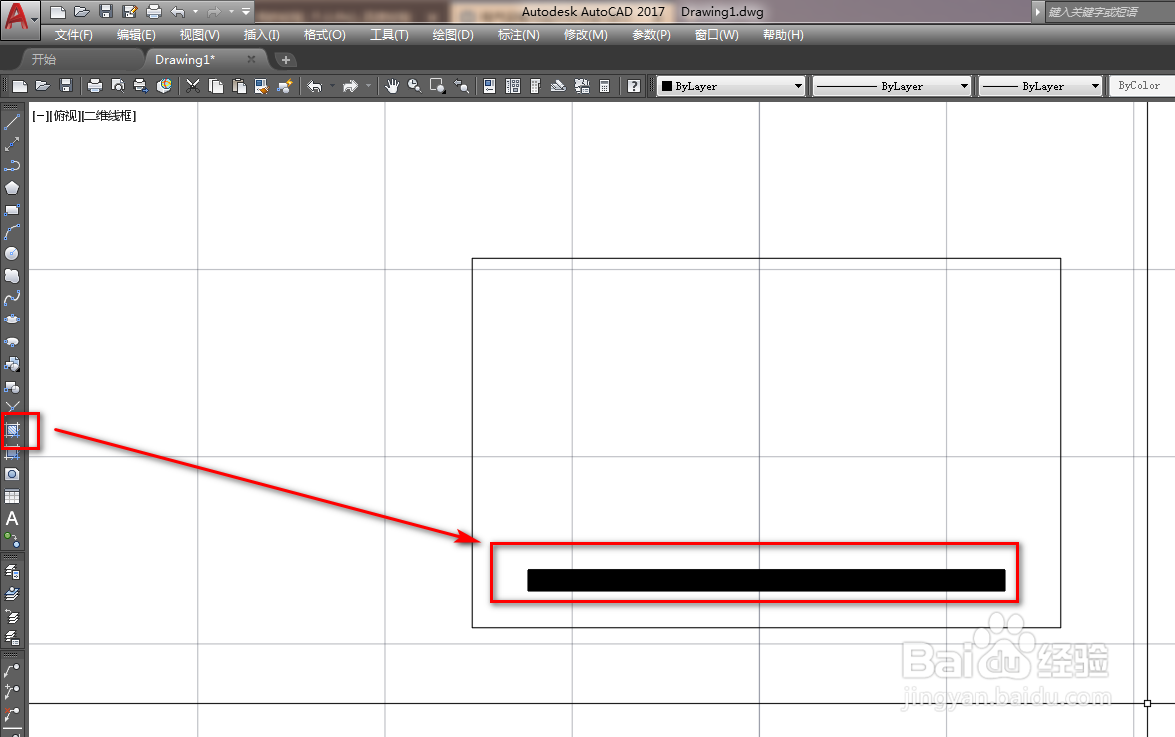

8/8使用填充工具，将矩形内部的长条形矩形填充为实体黑色就得到了我们需要的底部加热烤箱，如下图。
