订阅如何使用Creo软件绘制旋钮盖
来源：网络收集 点击： 时间：2024-05-28【导读】：
旋钮盖怎么画？下面和大家分享一种旋钮的建模方法工具/原料moreCreo方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

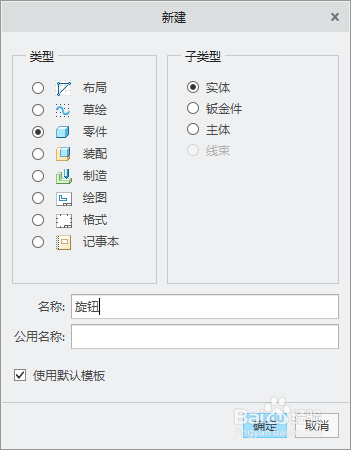

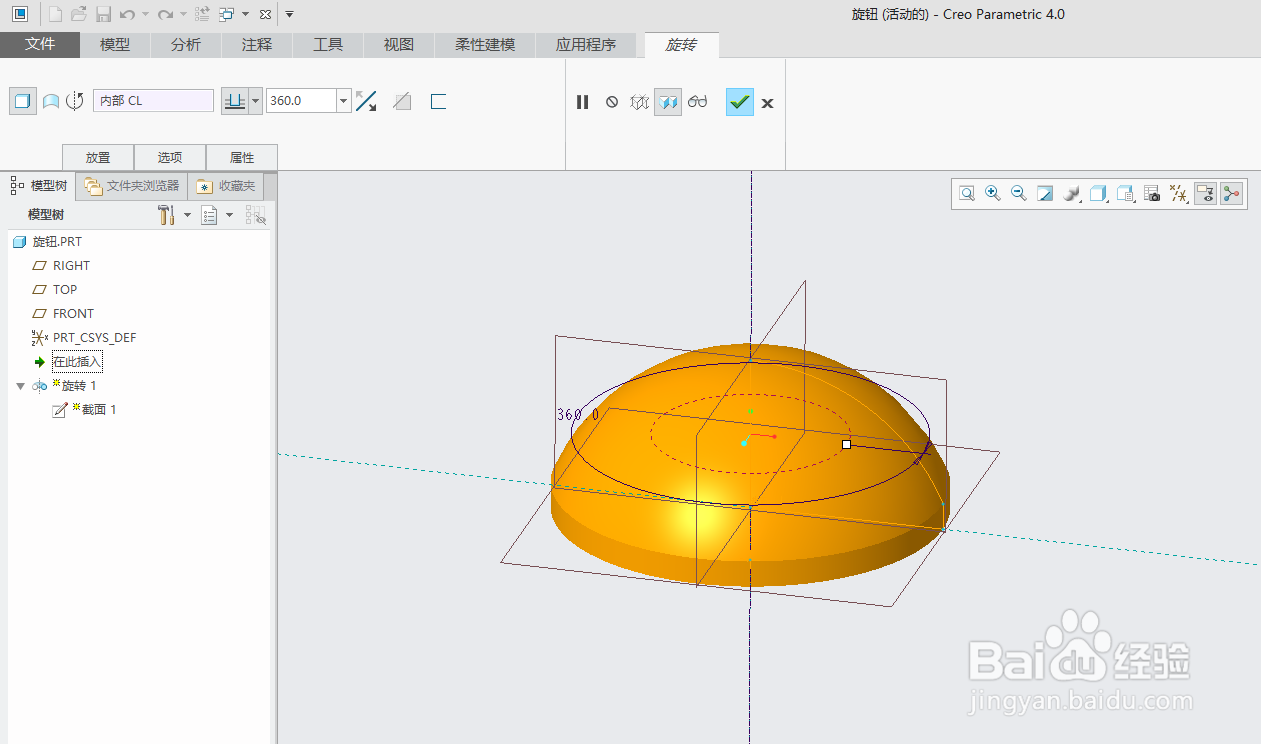

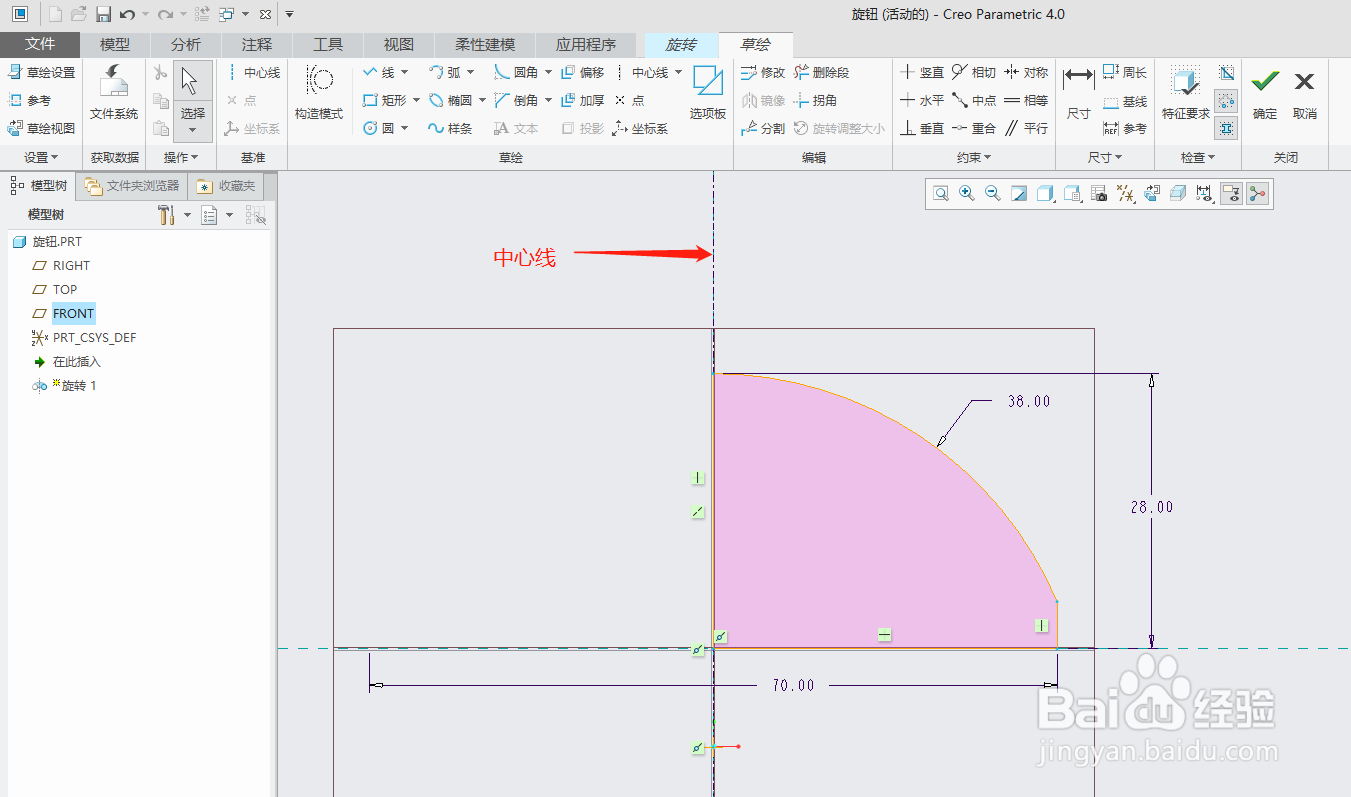

新建零件模型并命名，使用【旋转】命令绘制图示截面，完成后生成旋转实体

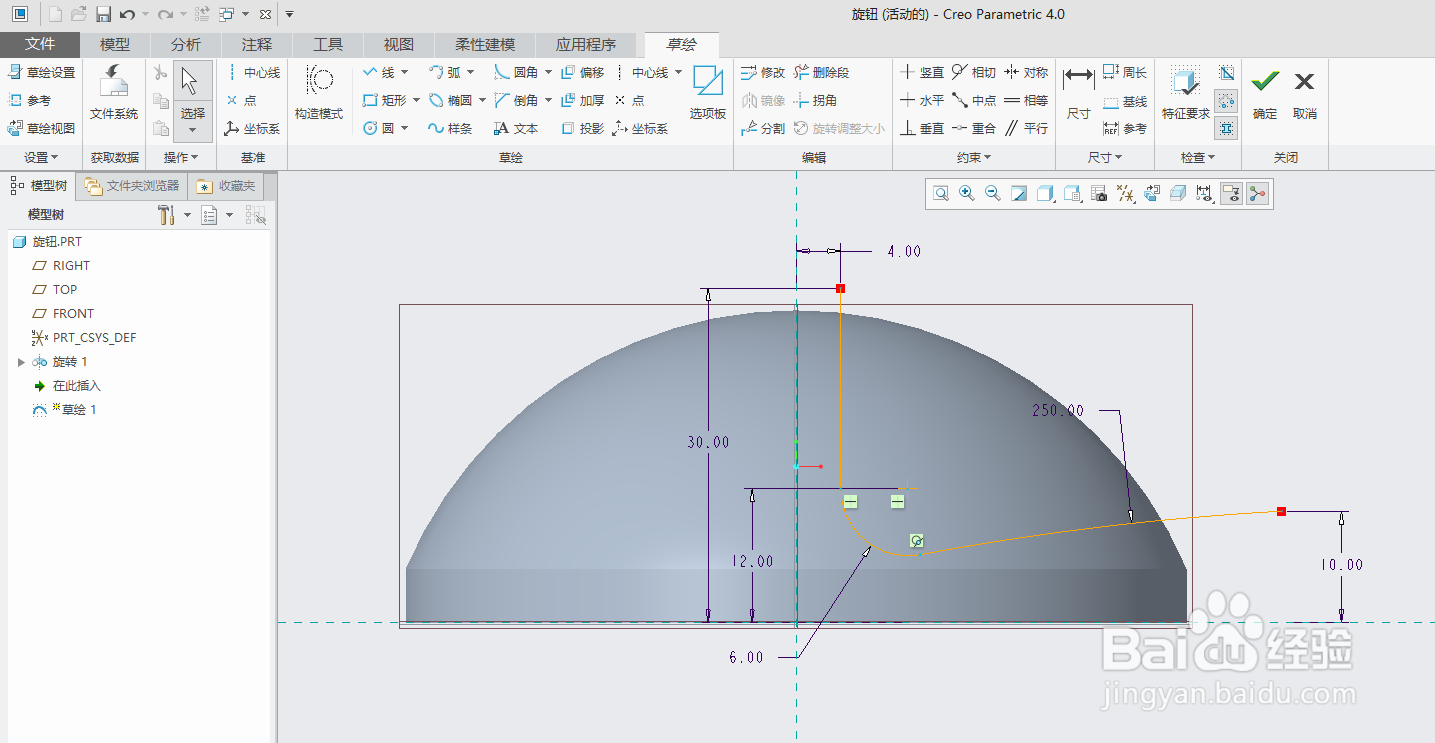

2/8点击【草绘】命令，绘制图示草绘1。

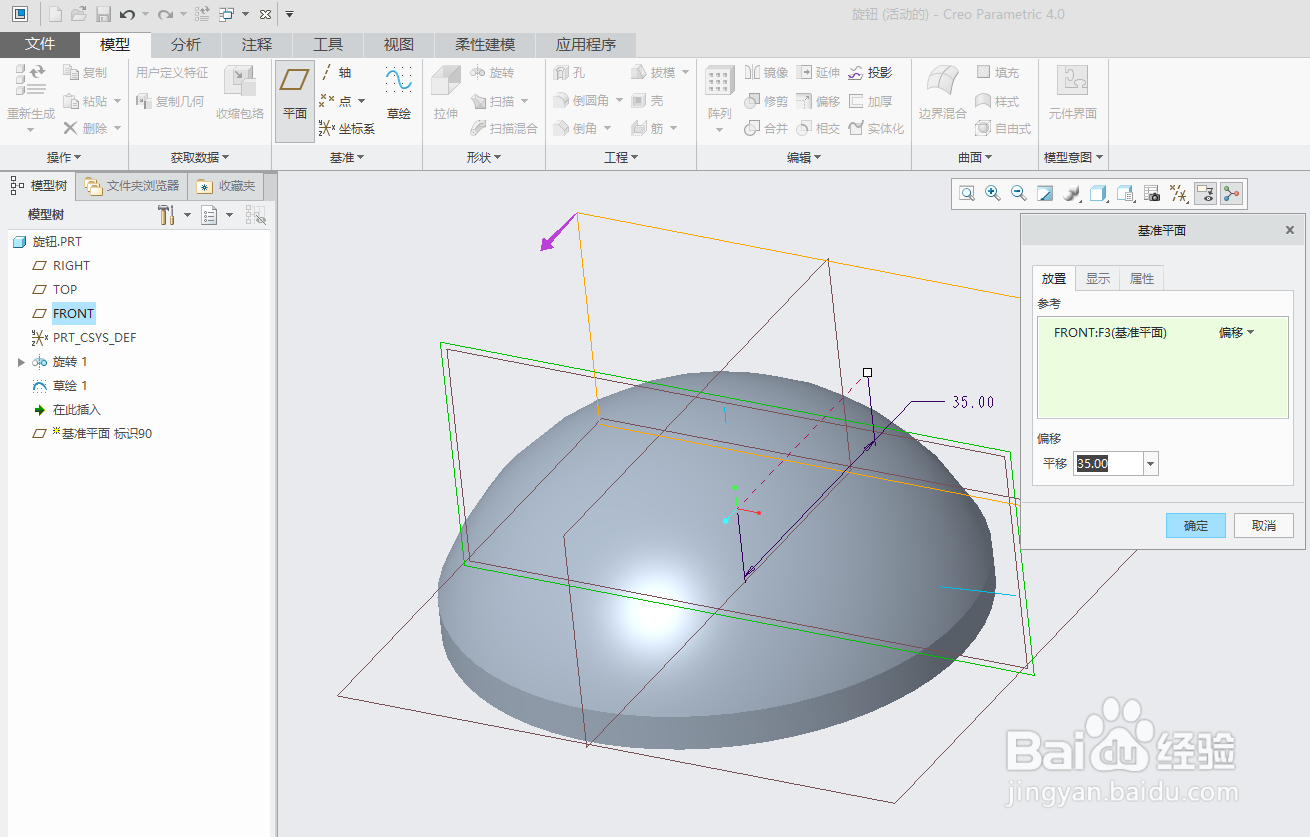

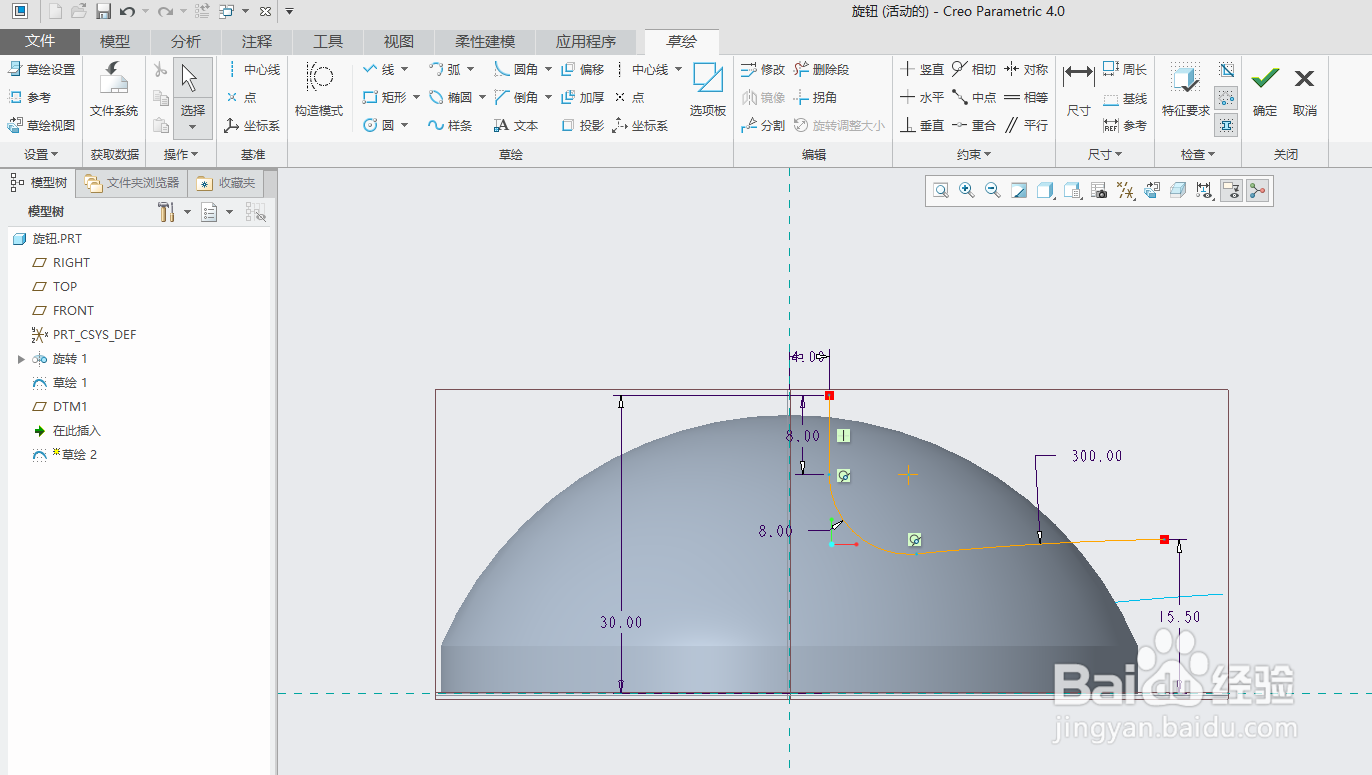

3/8创建基准平面DTM1，在此面上进行草绘2

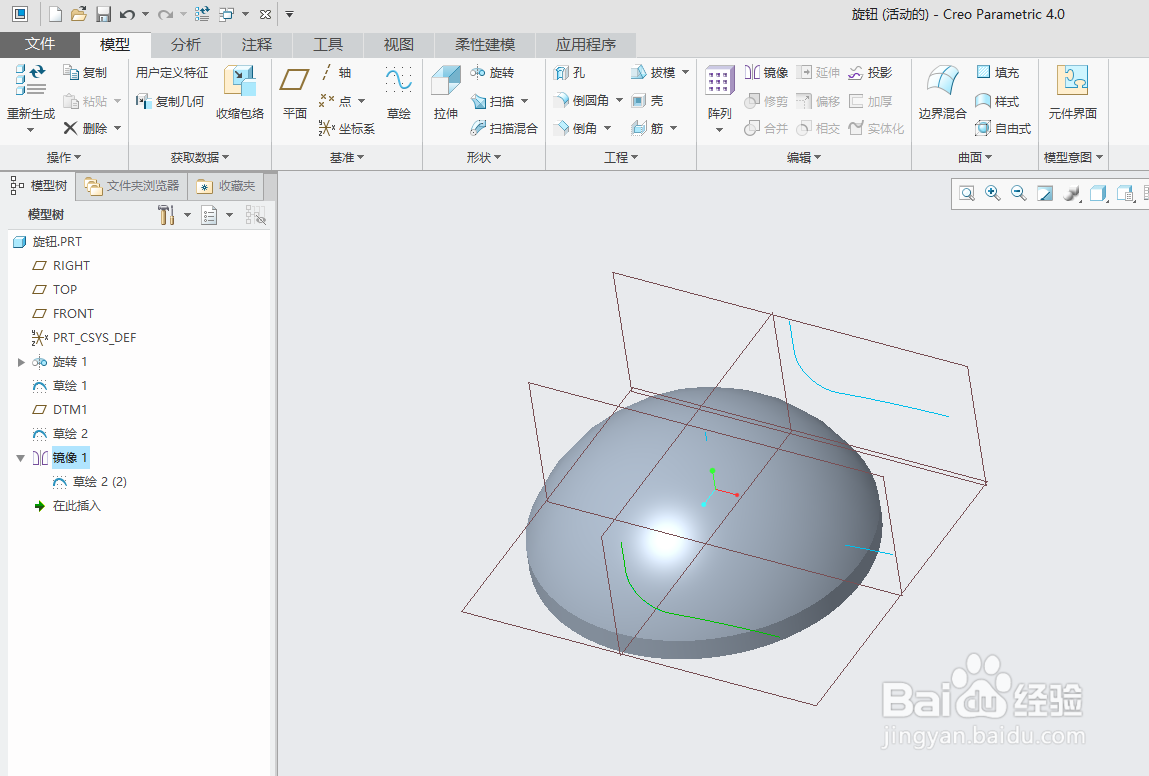

4/8【镜像】草绘2

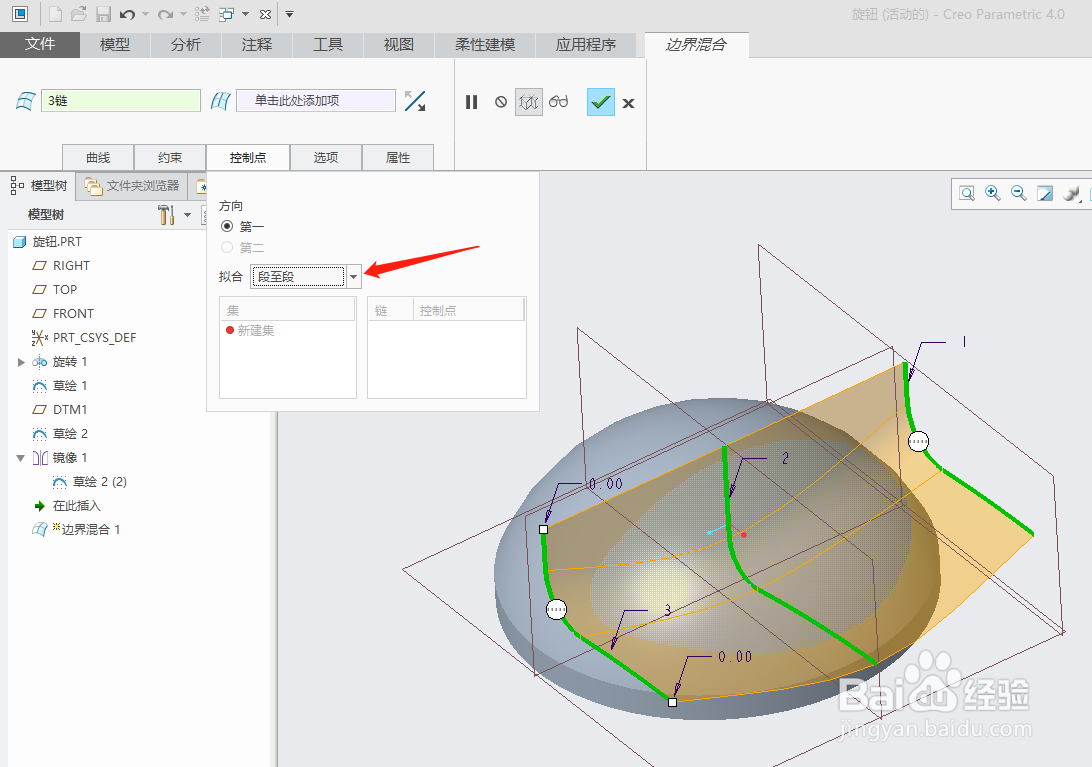

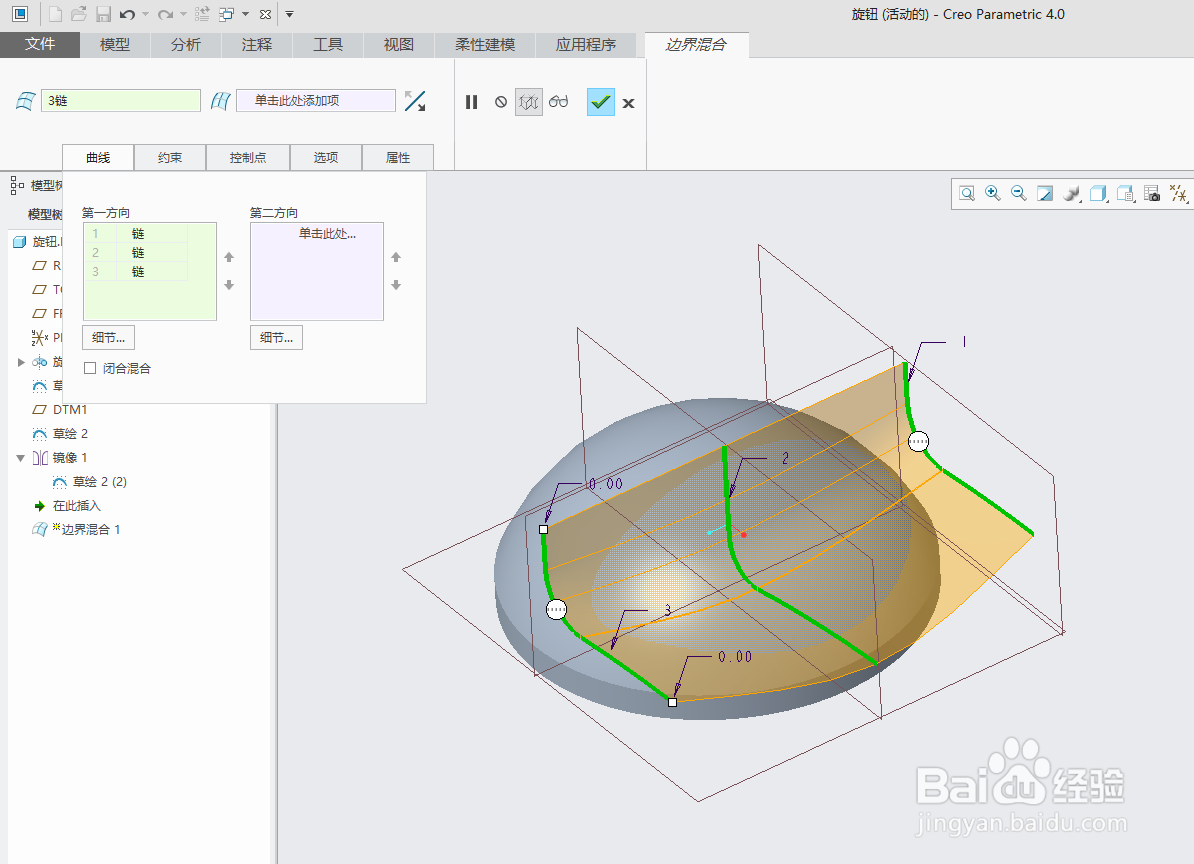

5/8点击【边界混合】命令，依次选择曲线1,2,3，单击【控制点】按钮，选择【拟合】下拉选择【段至段】。完成边界混合1

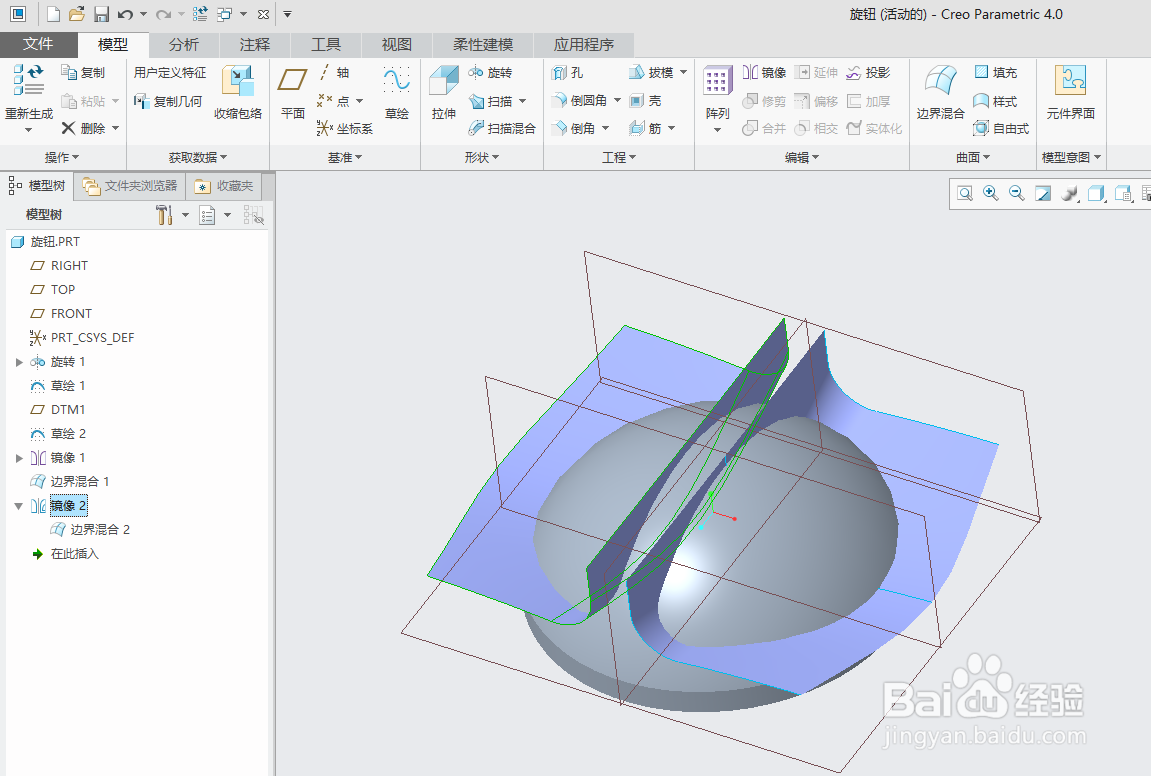

6/8【镜像】边界混合1，得到边界混合2

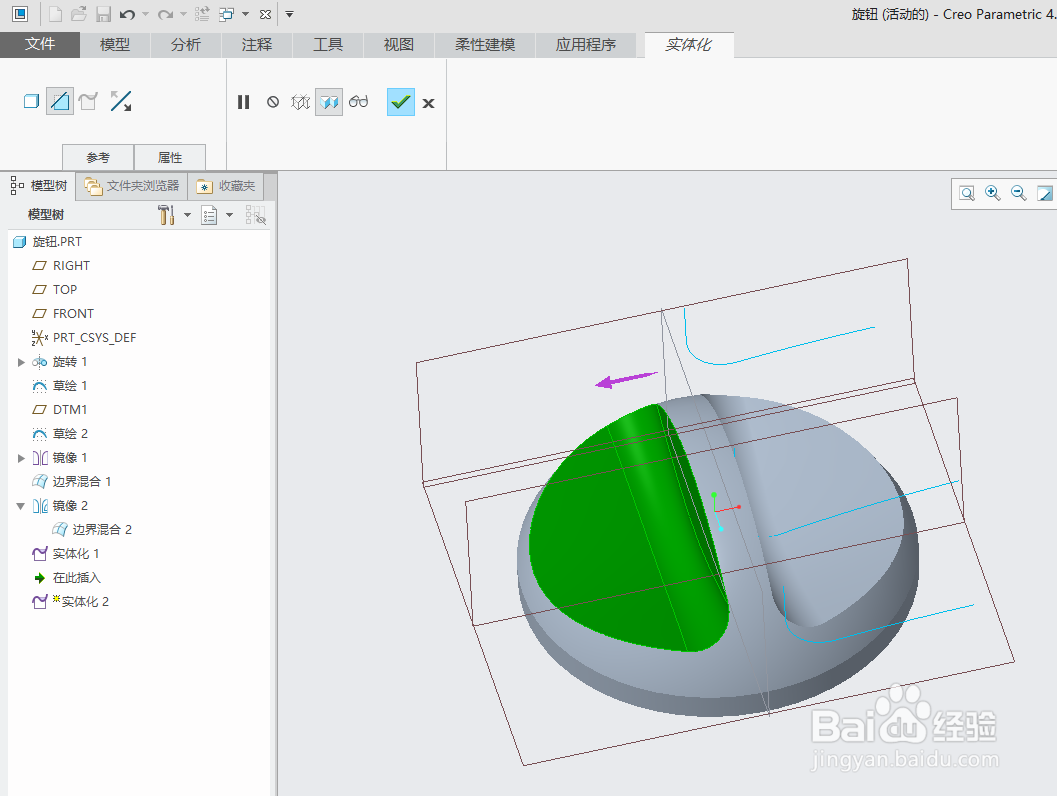

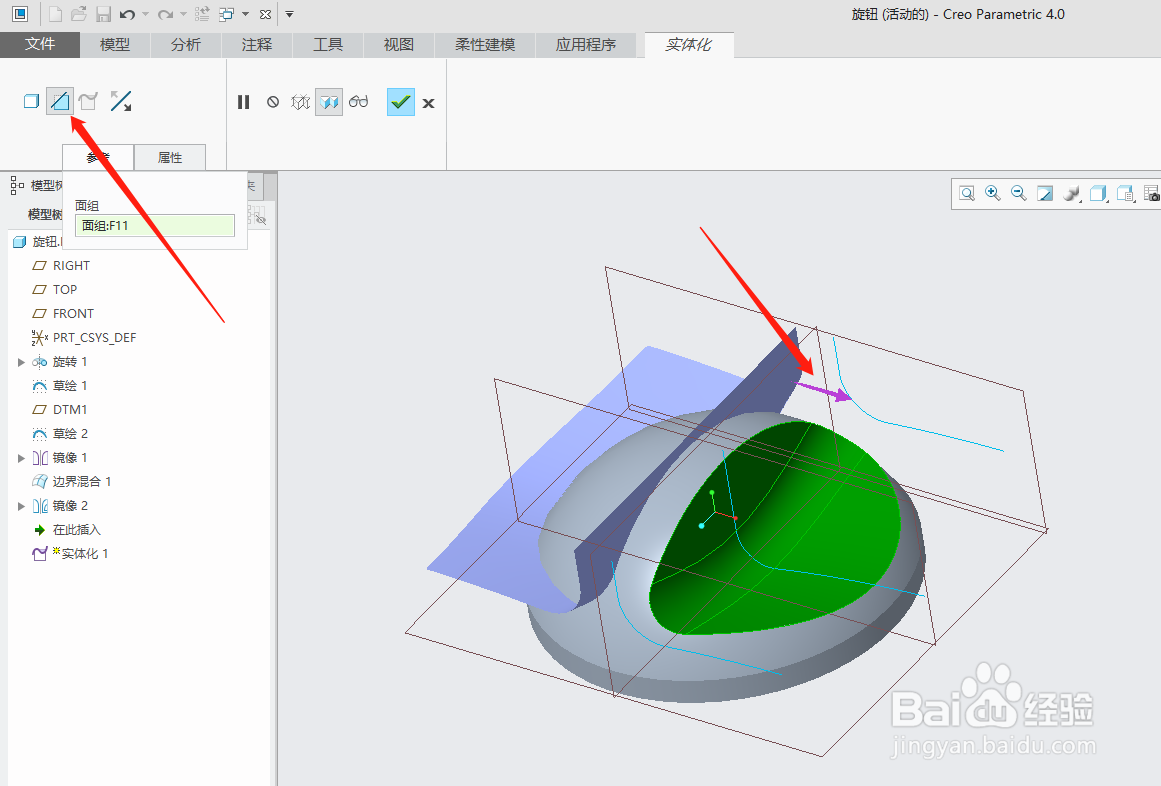

7/8选择边界混合1，点击【实体化】，选择移除材料，调整方向，点击确定。然后【镜像】实体化

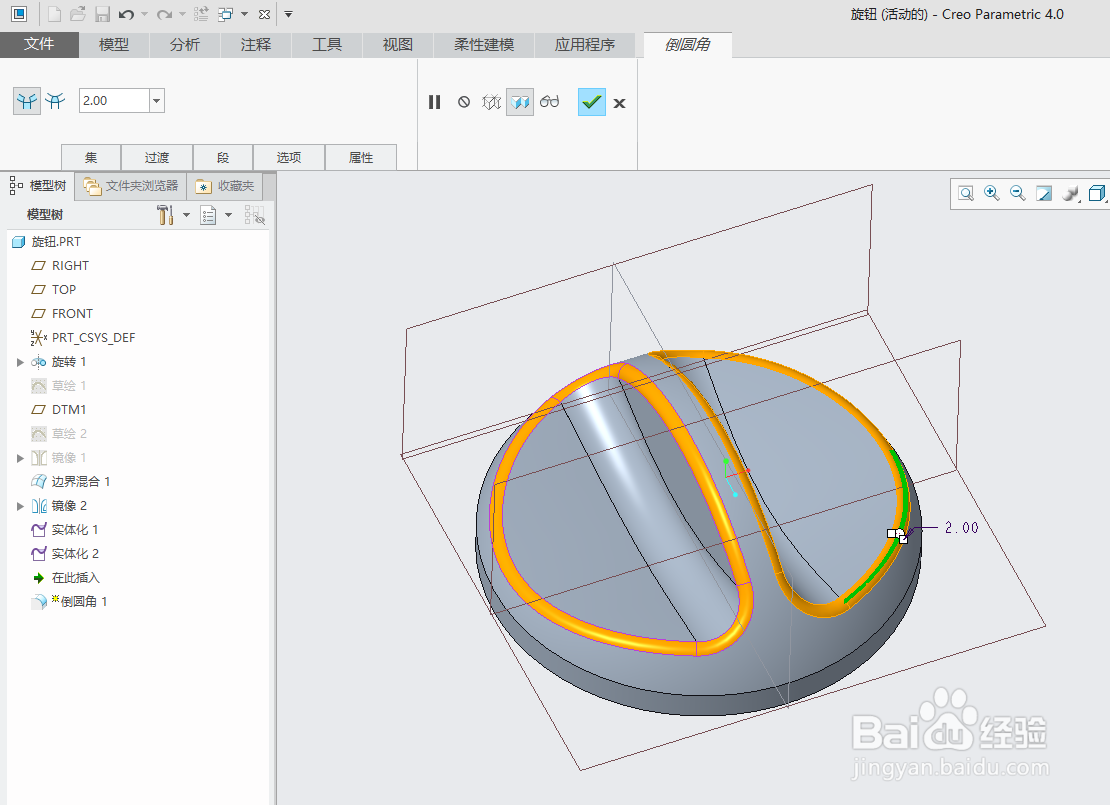

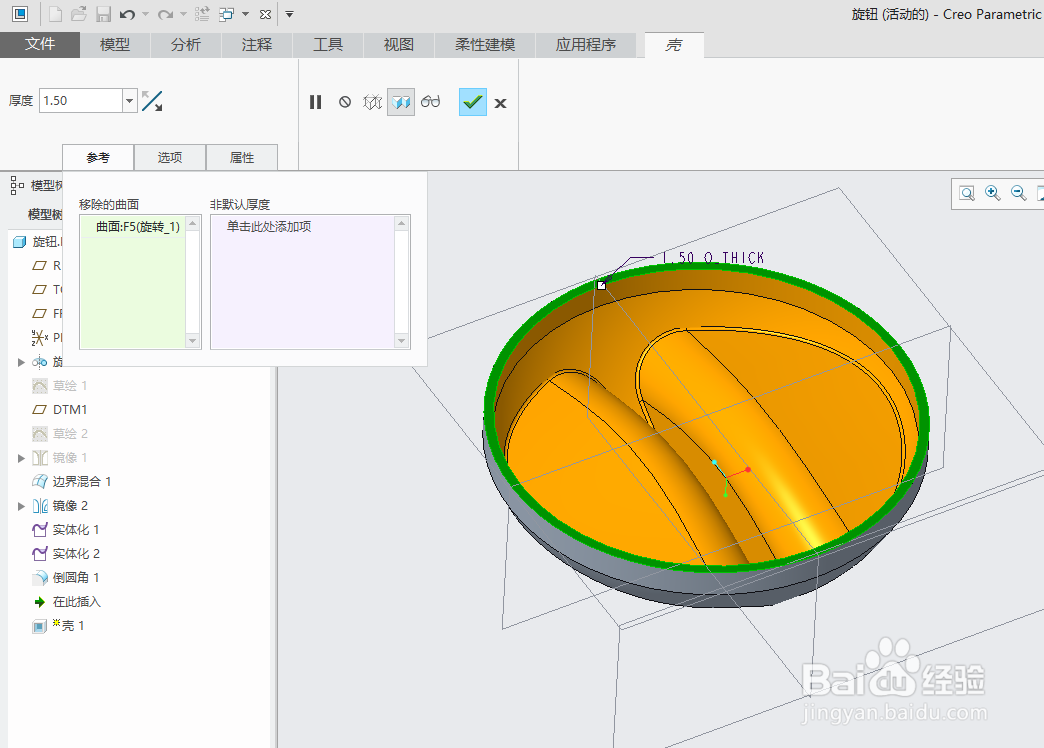

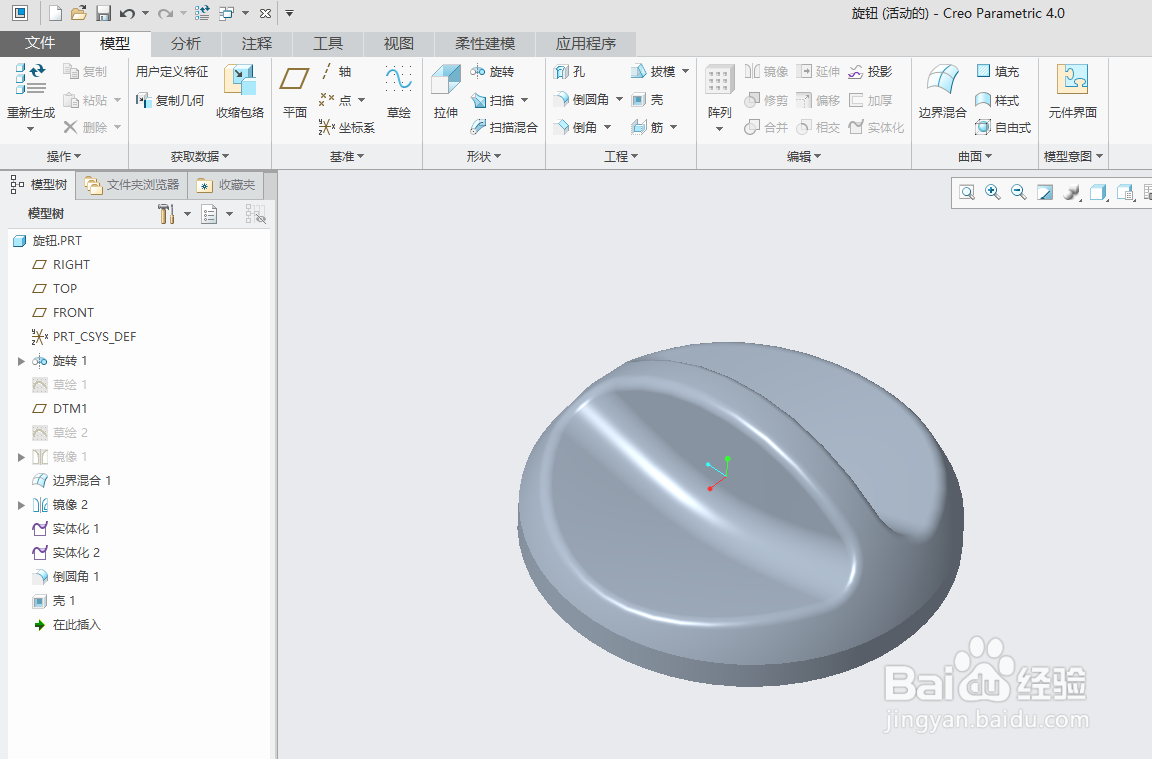

8/8倒圆角后使用【壳】命令进行抽壳，壁厚1.5。最后完成建模
