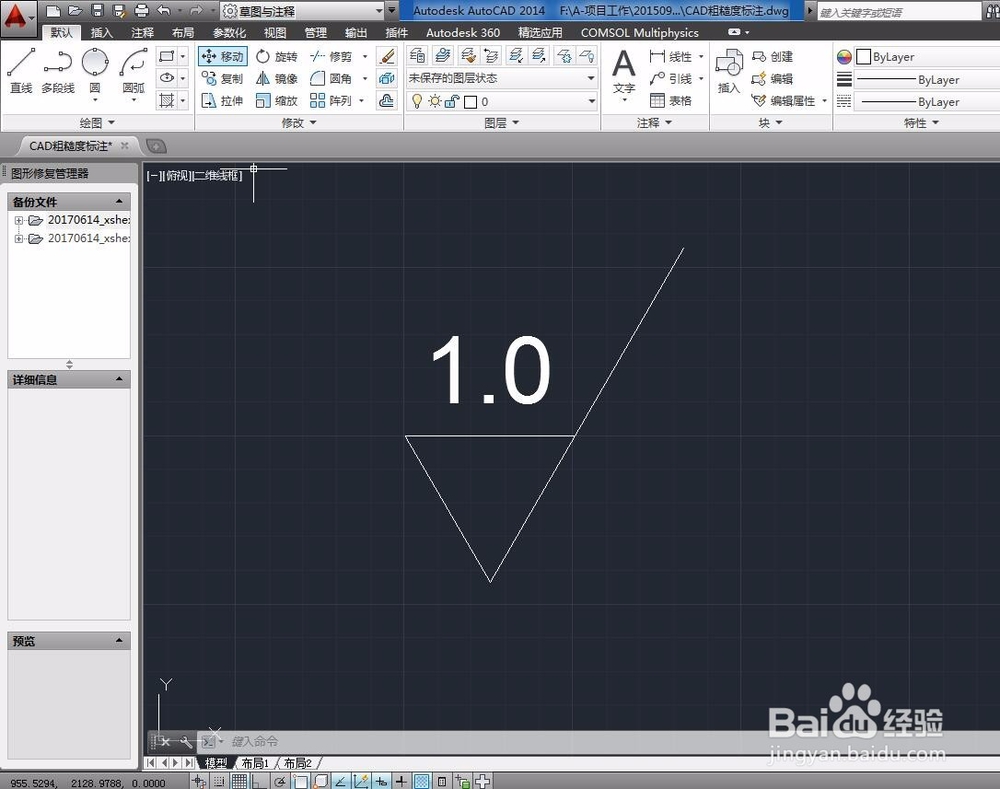

AutoCAD中并不能直接插入粗糙度符号，需要自己绘制，需要注意的是，这里小编只教大家如何使用CAD绘制符号，表面粗糙度符号的尺寸和文字大小是有国家标准的，请参考GB/T131-1993给出了详细的信息。工具/原料more装有AutoCAD的操作系统方法/步骤1/7分步阅读

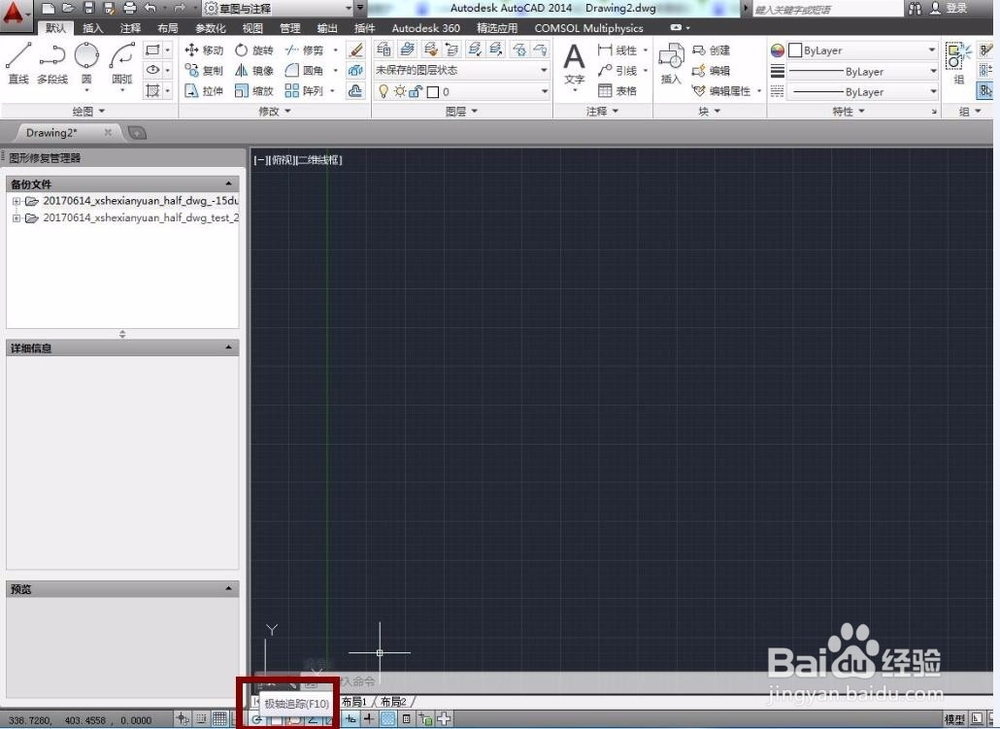

新建一个dwg文件并右击右下角“极轴追踪”，选择“设置”。

2/7

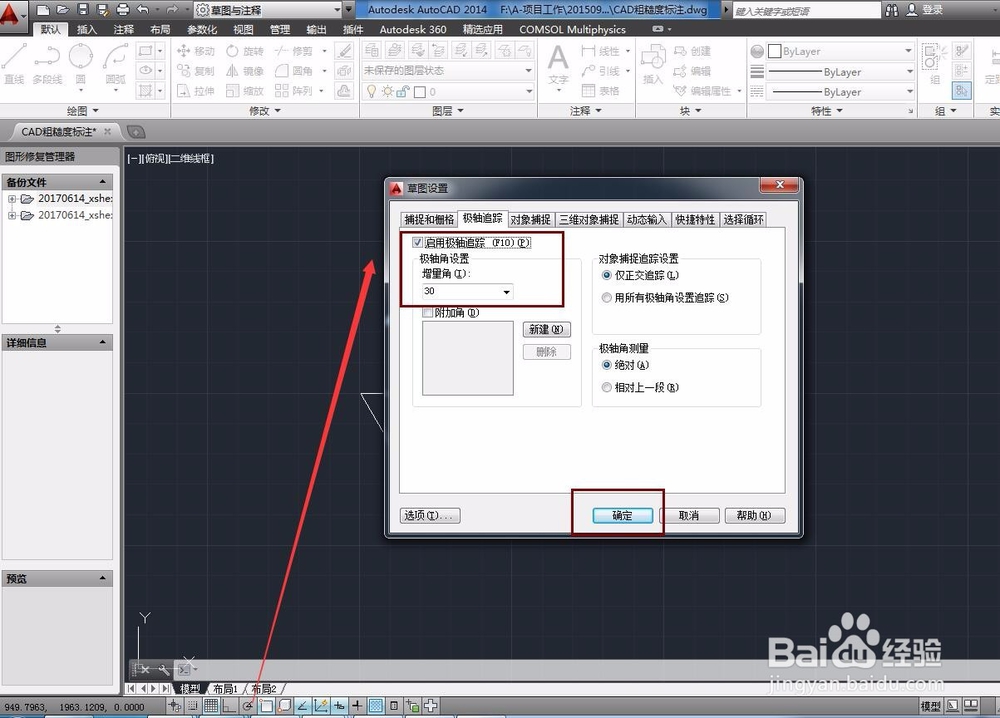

如图所示的方法进行设置

3/7

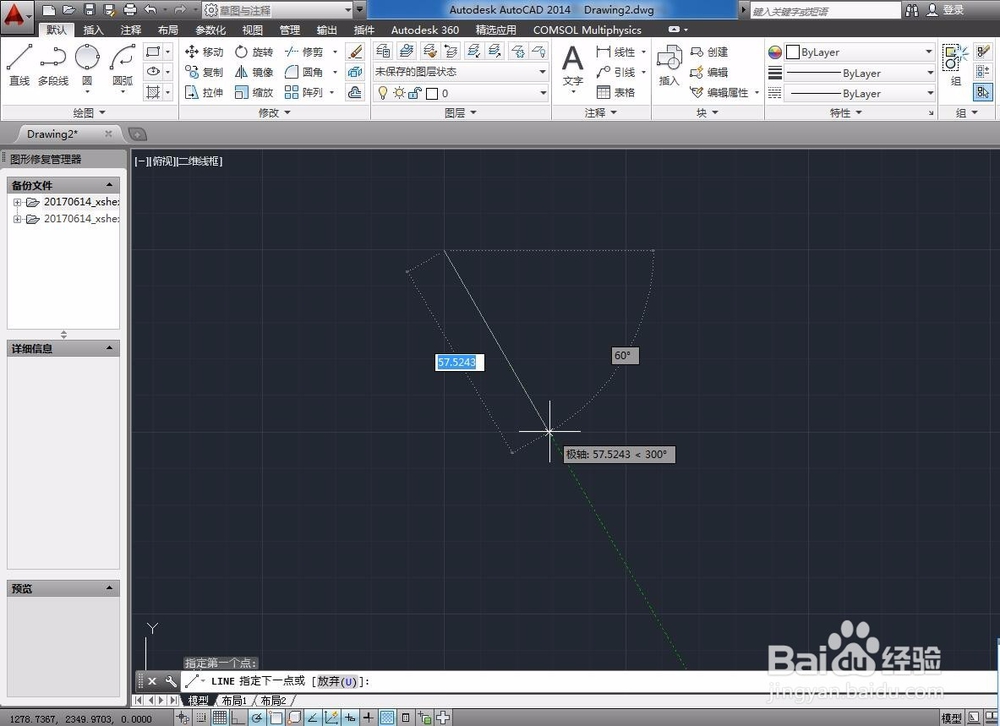

开始绘制，追踪角度是30的倍数时有绿色的线条提醒。先画一条边。

4/7

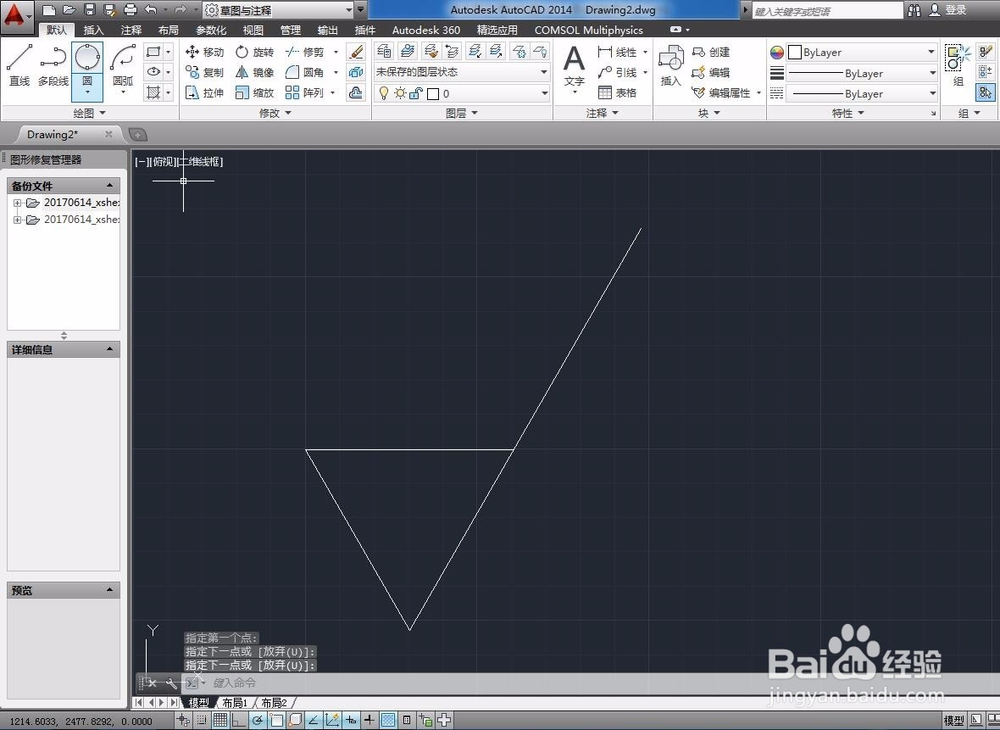

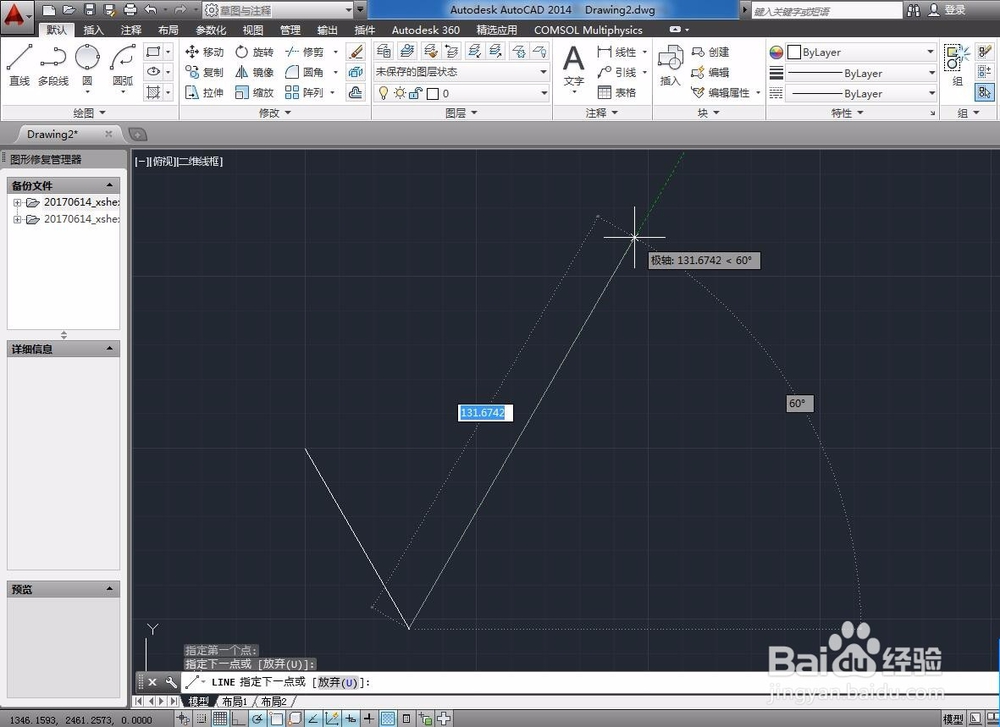

同理，画另外两条线。

5/7

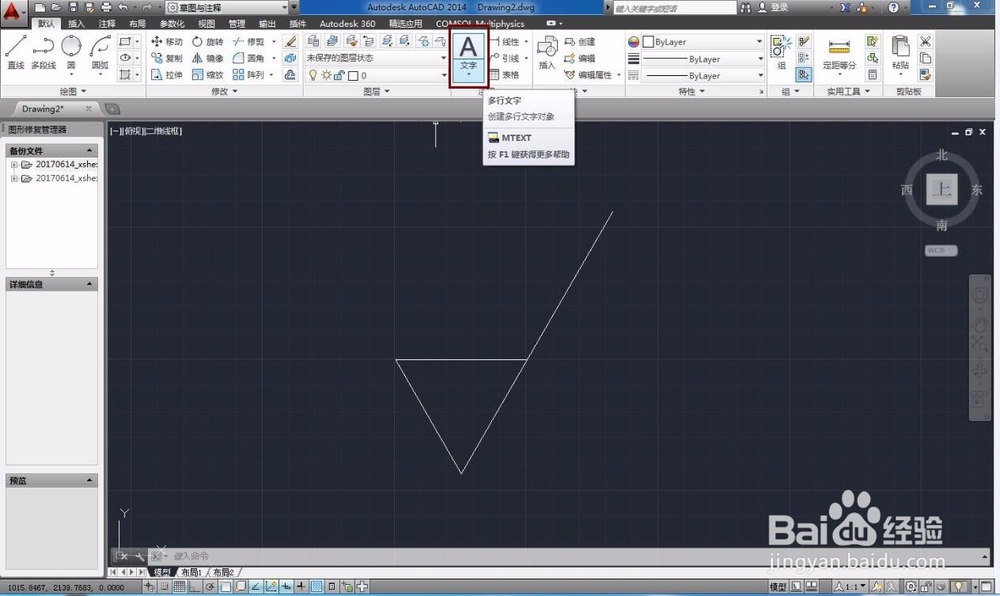

添加粗糙度的数值，选择文字添加按钮，并敲入数值如1.0

6/7

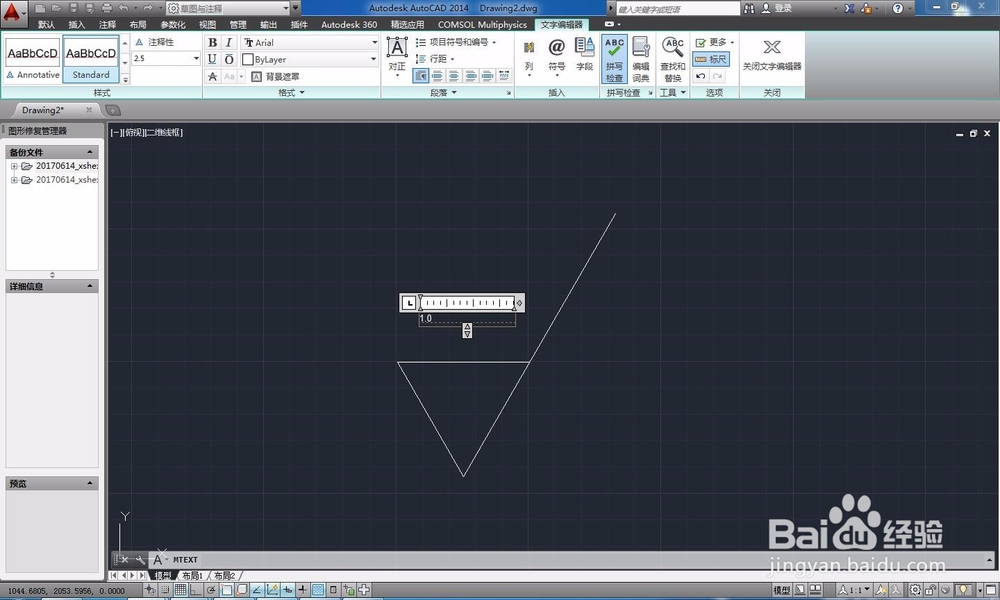

文字大小可以通过改变文字高度来改变。选中文字，在文字高度设置框里输入20.文字高度由原来的2.5变成20。

7/7

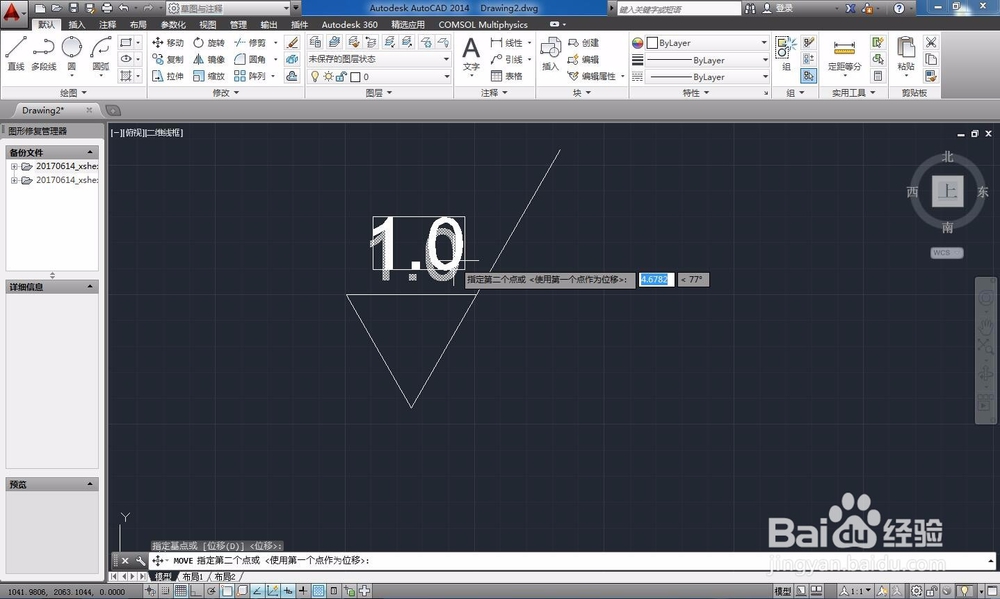

选中数字并右击选择拖动，可以改变数字位置。

注意事项

这里只讲绘制方法，数字和字母的大小与线宽等参数请参考国家标准！
