上次我们画了一个蜗杆，今天吾思UG就来分享一个涡轮模型建模教程。这次还是无尺寸的随意建模，做出这么一个涡轮，来看看建模方法吧！工具/原料moreUG方法/步骤1/13分步阅读
2/13
3/13
4/13
5/13
6/13
7/13
8/13
9/13
10/13
11/13
12/13
13/13
注意事项

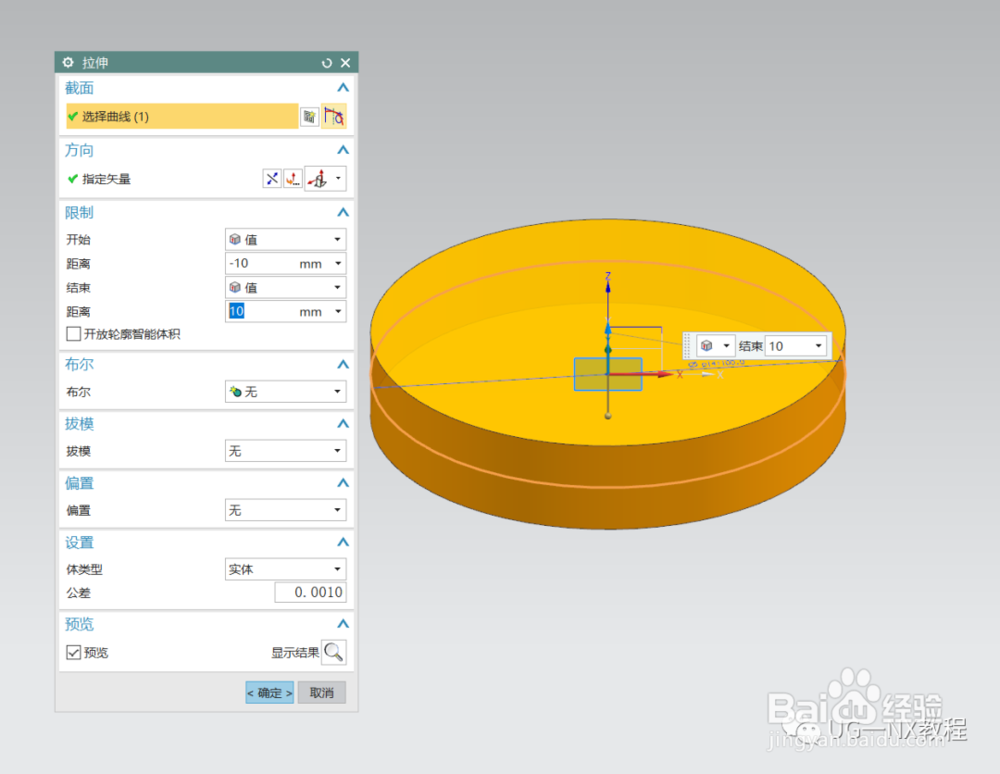

首先在XY平面上绘制一个直径100的圆，上下拉伸10mm

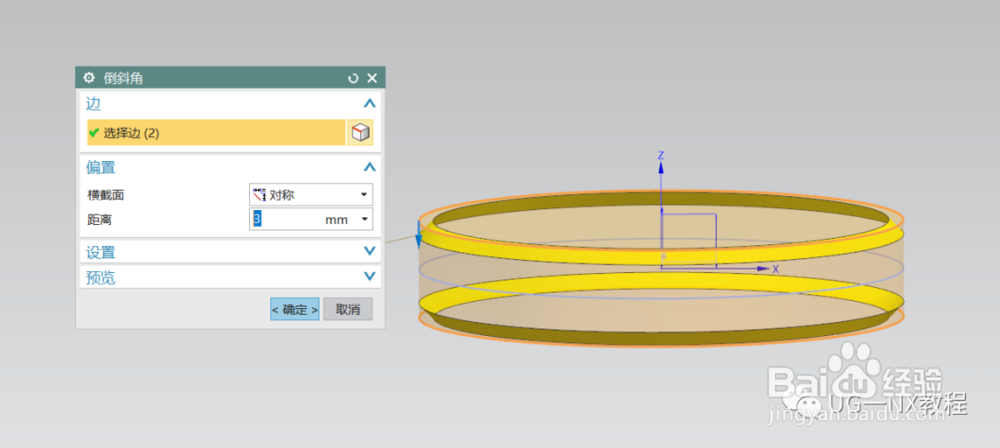

2/13对圆柱上下面倒斜角3mm.

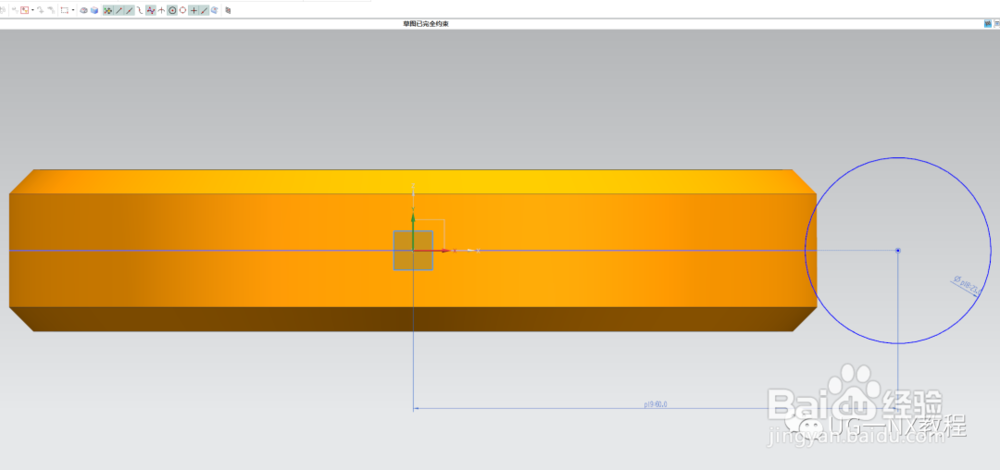

3/13在XZ平面上插入草图，绘制直径为23mm的圆
4/13以Z轴旋转360度求差

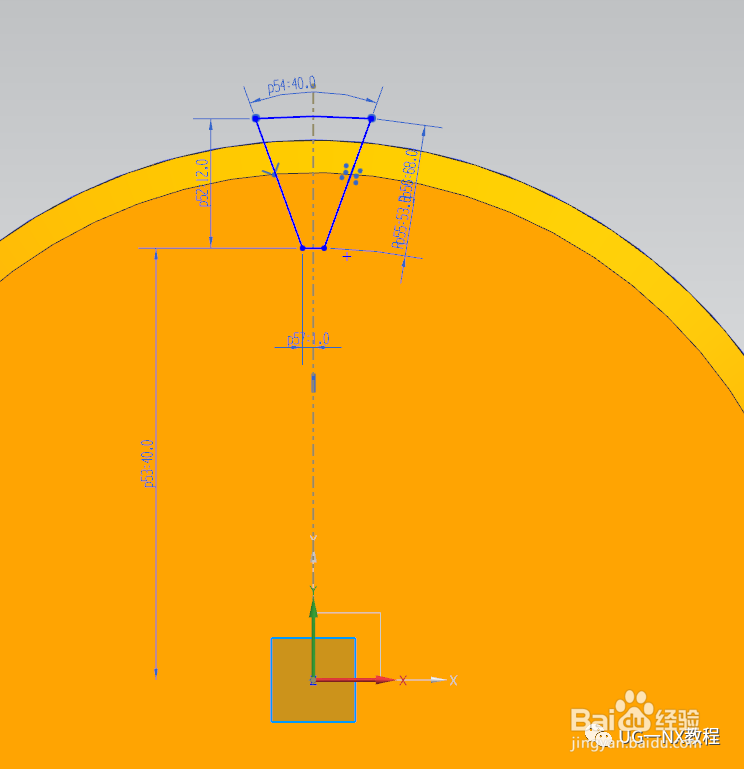

5/13在XY平面上绘制草图如下

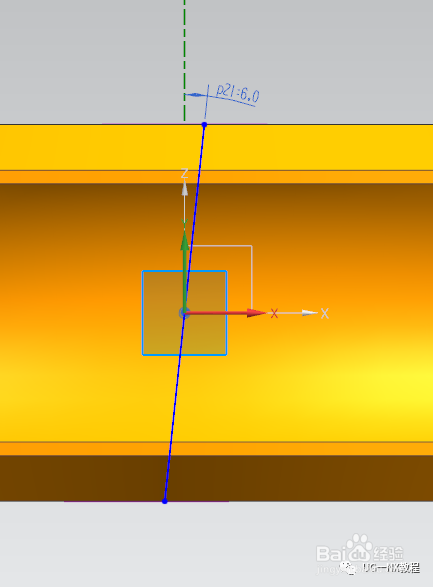

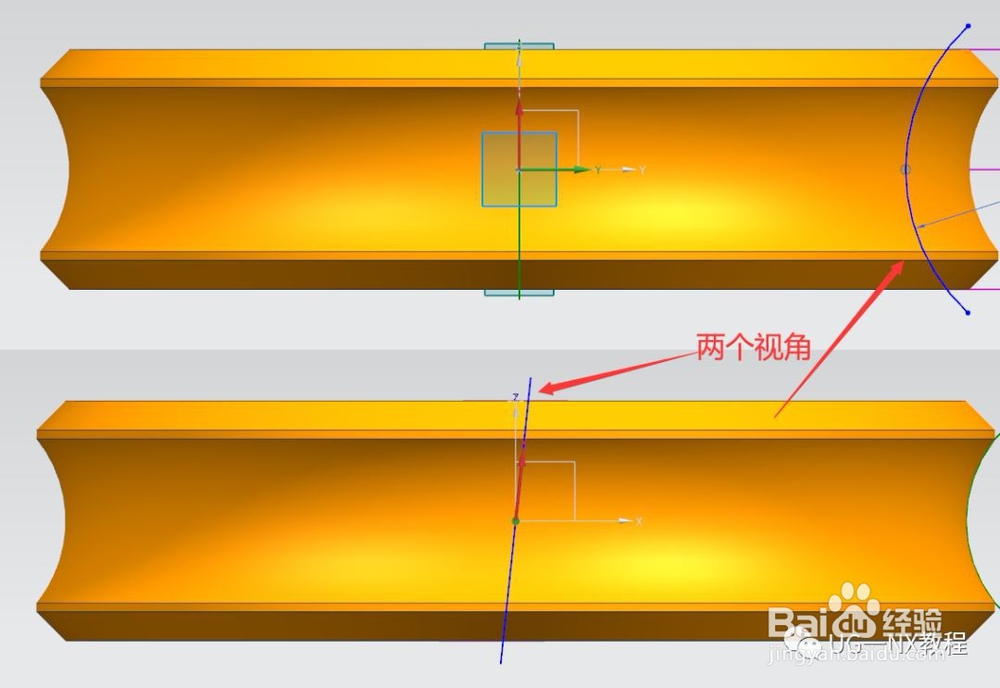

6/13以XZ为平面绘制草图，创建一个和Z轴夹角为6度的直线

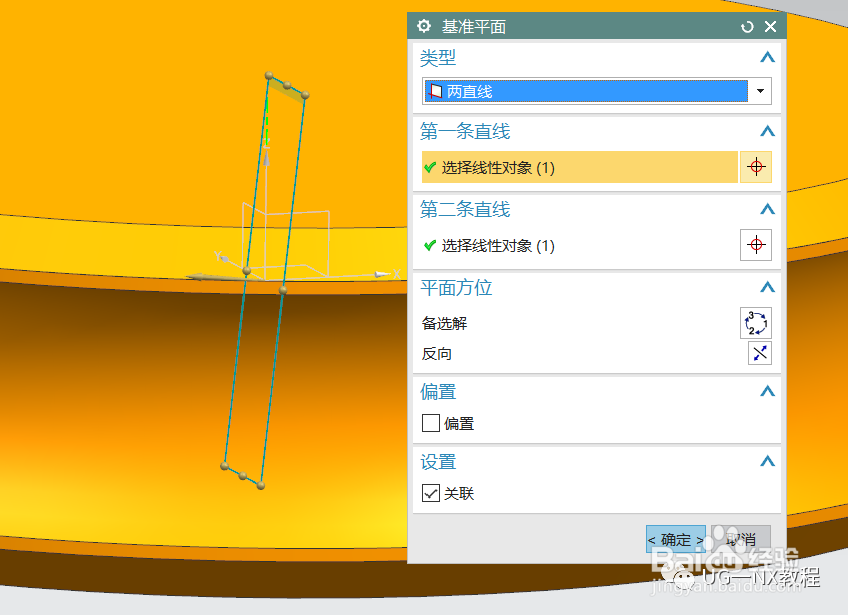

7/13利用创建的直线创建一个基准面
8/13在此基准面上绘制一个半径为11.5的圆弧

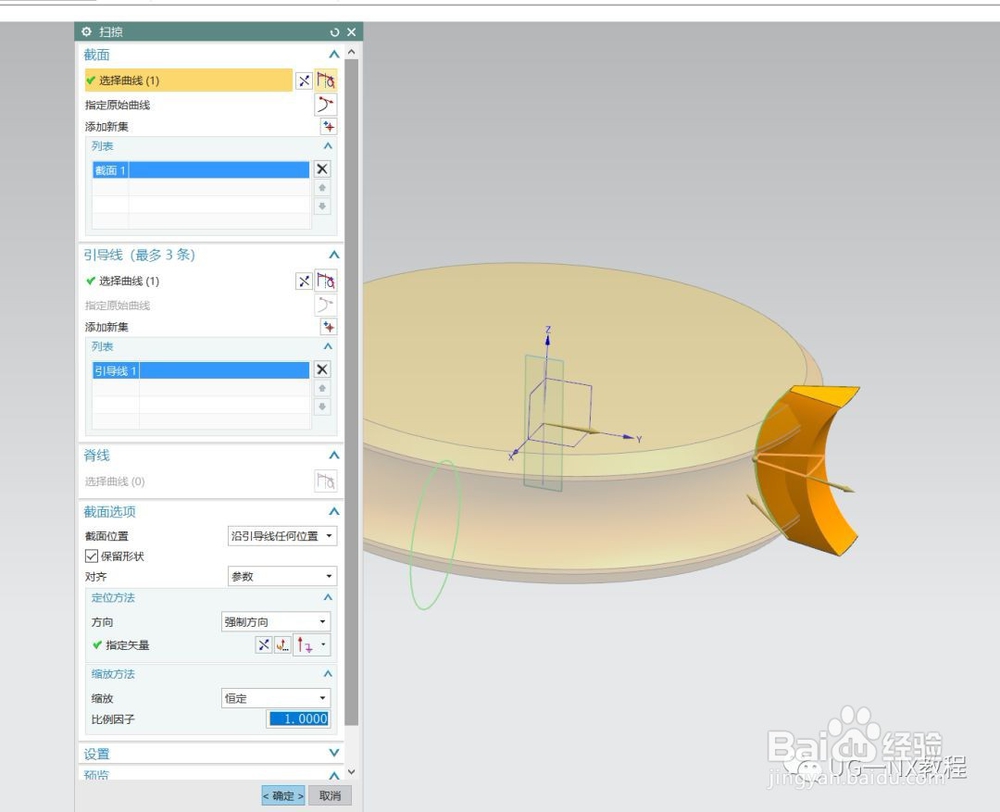

9/13进行扫掠，截面选择草图，引导线选择圆弧

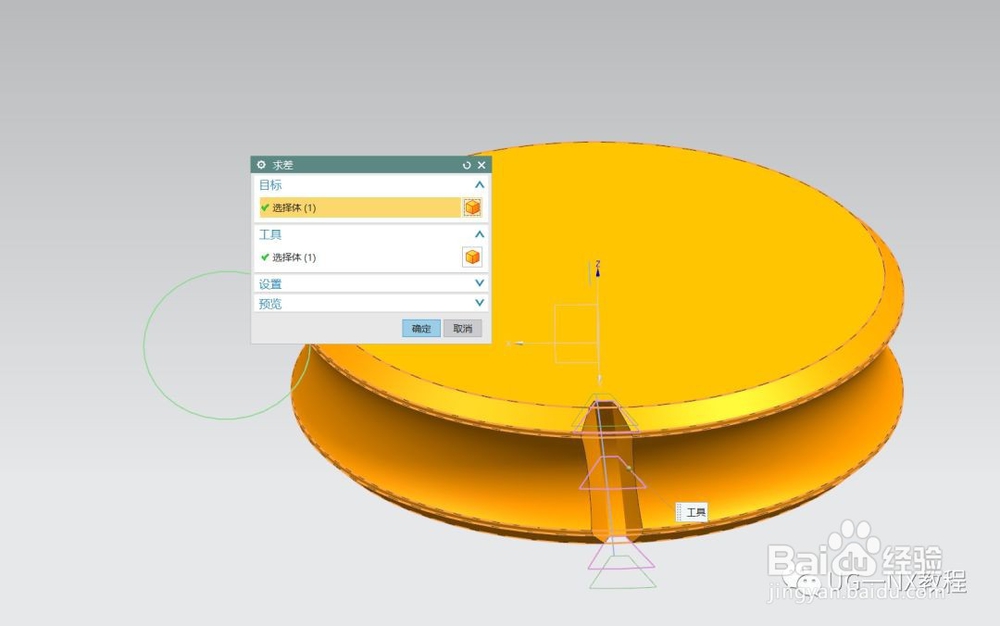

10/13进行求差

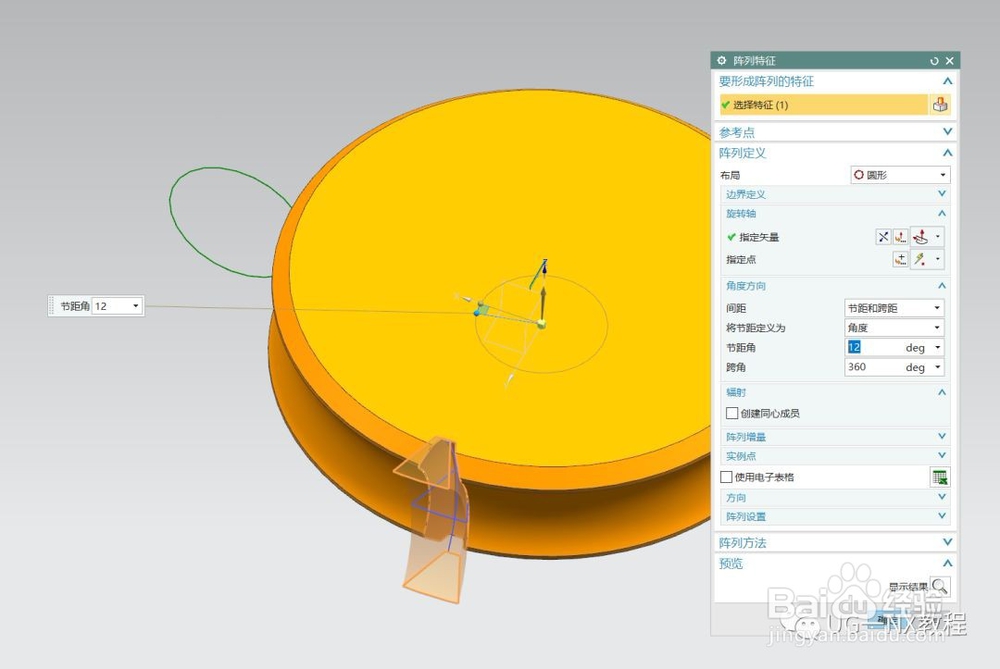

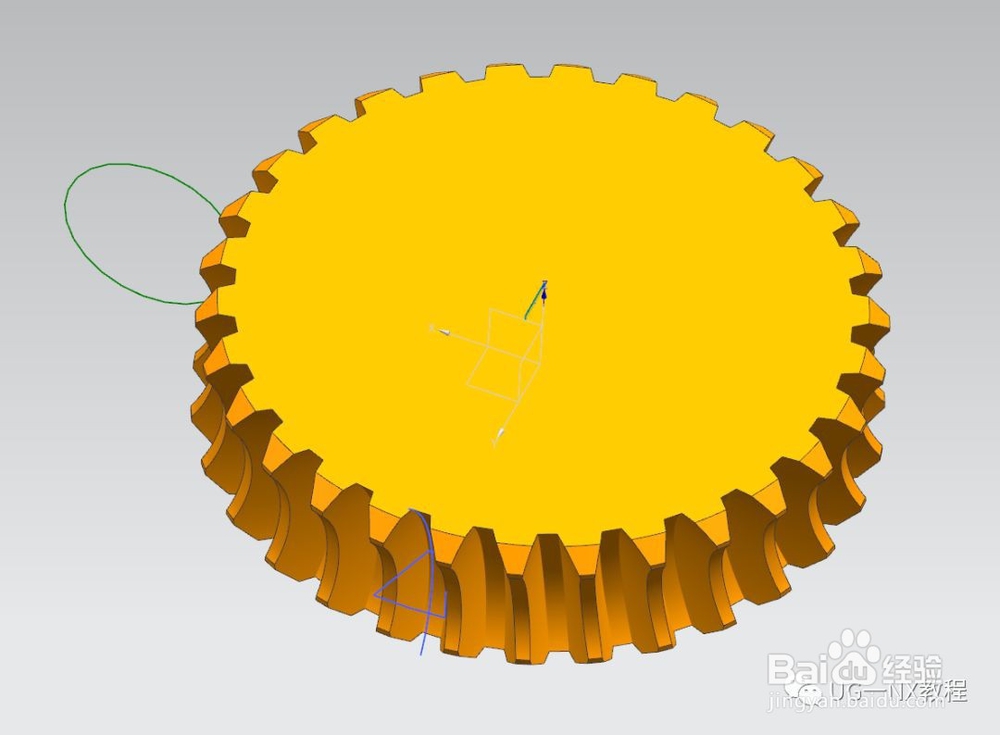

11/13阵列特征，参数如图

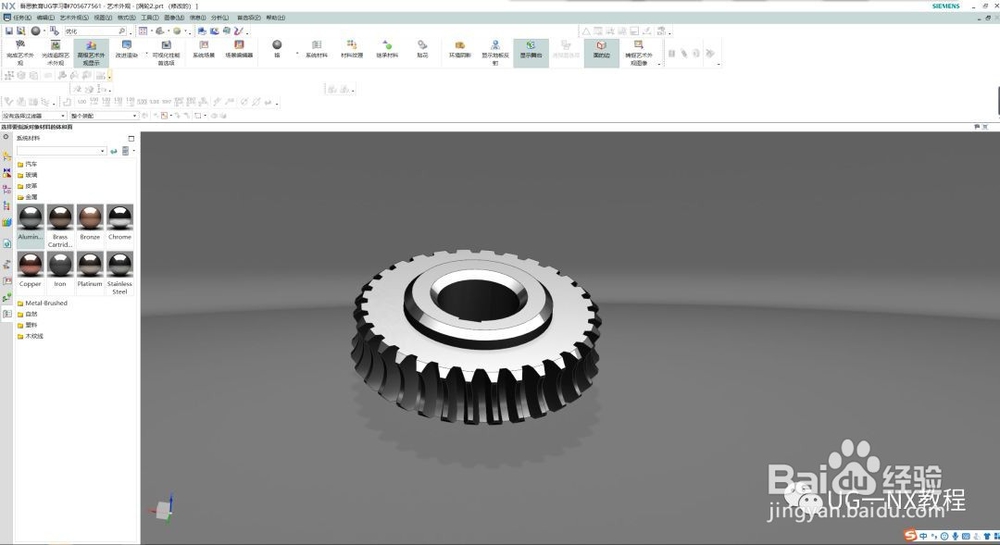

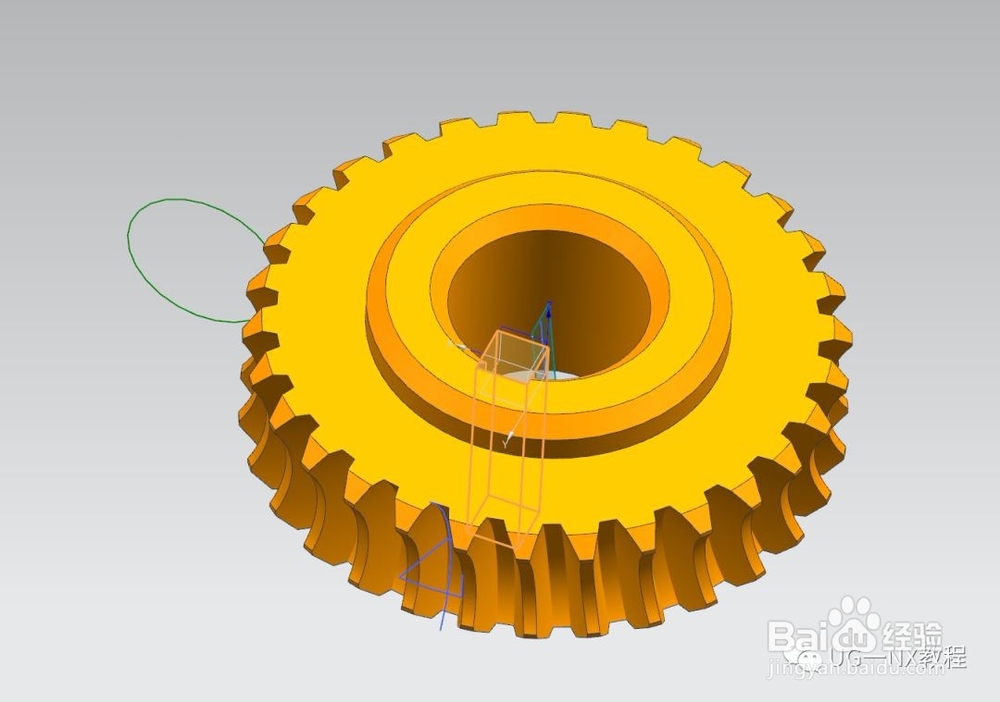

12/13最后细节处理，拉伸一个圆柱求和，一个求差，倒斜角等。本次涡轮建模就完成了。

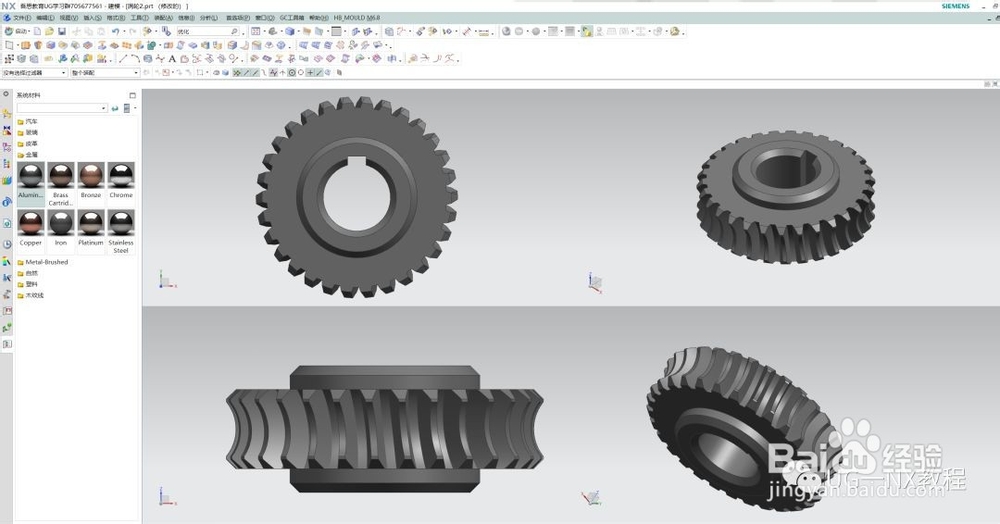

13/13完成，你学会了吗？关注吾思教育，每天学习UG知识技巧吧！
注意事项UG涡轮建模参数需要自己根据实际情况输入
UG画涡轮蜗杆需要参数配合
