订阅solidworks焊件-结构构件的应用
来源：网络收集 点击： 时间：2024-01-28【导读】：
solidworks焊件的基本操作方法，新手友好品牌型号：索达索达系统版本：win1010软件版本：solidworks20182018方法/步骤1/12分步阅读
2/12
3/12
4/12
5/12
6/12
7/12
8/12
9/12
10/12
11/12
12/12

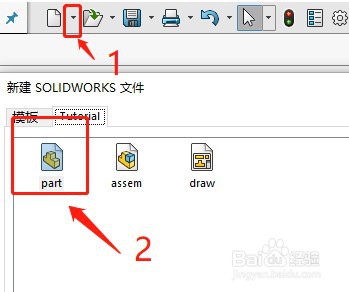

以零件的形式新建，装配体是不行的。

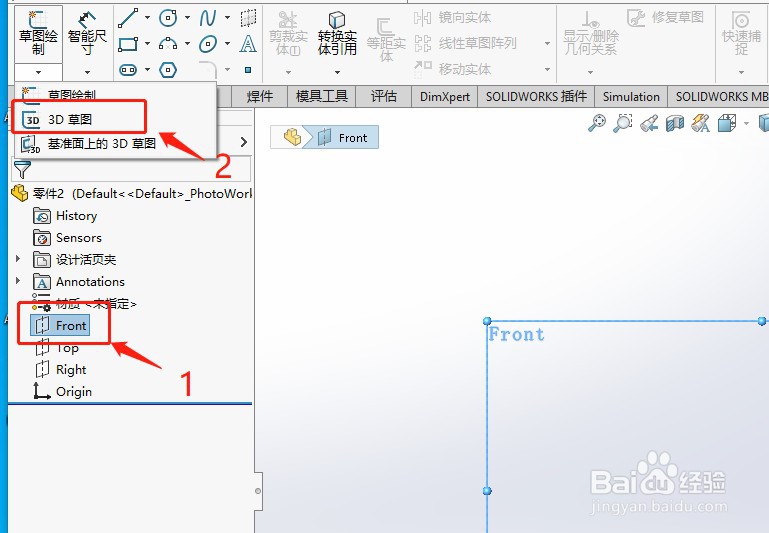

2/12选择一个试图面，并且正视于此面，建立3D草图。

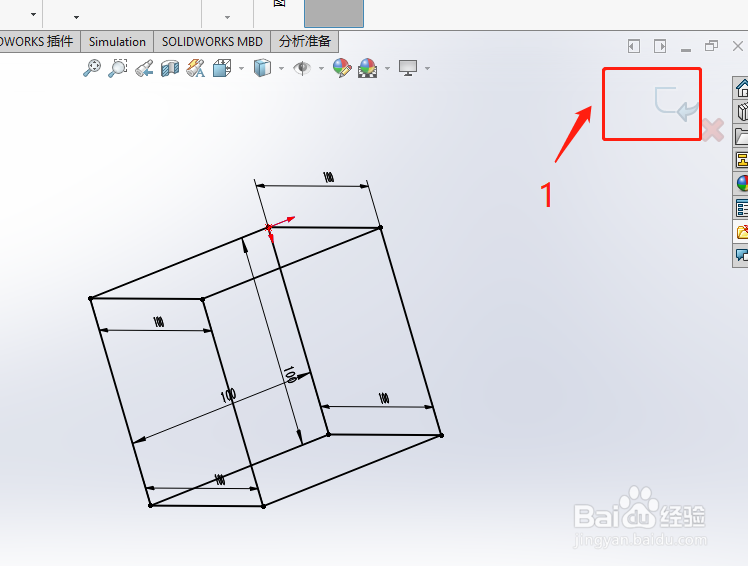

3/12草图完成，完全定义呈现黑色（建议之间建立约束，尺寸之间建立关系，方便后期改尺寸）。然后点击1，退出草图。

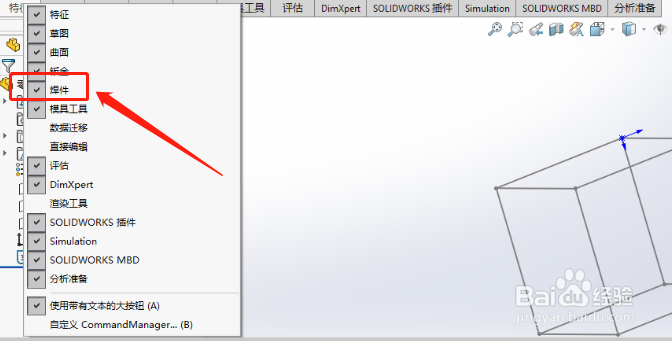

4/12右键点击（敲重点）上面的这个条啊。 然后点击焊件（给它前面打上钩)

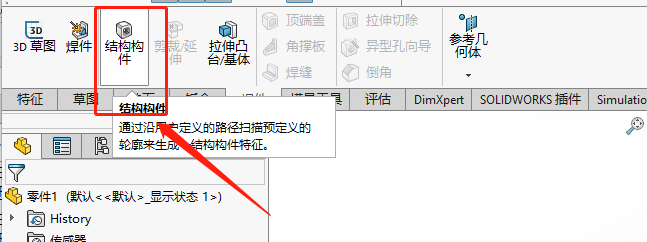

5/12点击结构构件
6/12一般有GB和ISO标准。 C槽（槽钢） SB横梁（工字钢）
这里以方管为例。

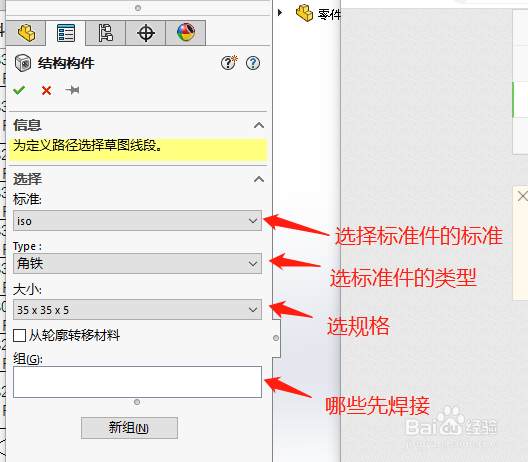

7/12标准： ISO
type:方形管
大小 20X20X2

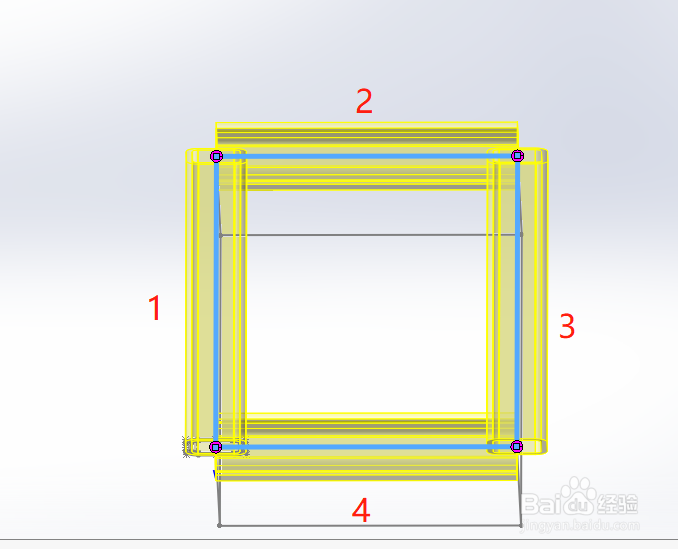

一定按顺时针转或者逆时针点击（就是你怎么焊，怎么点，点那个灰色线条啊！）

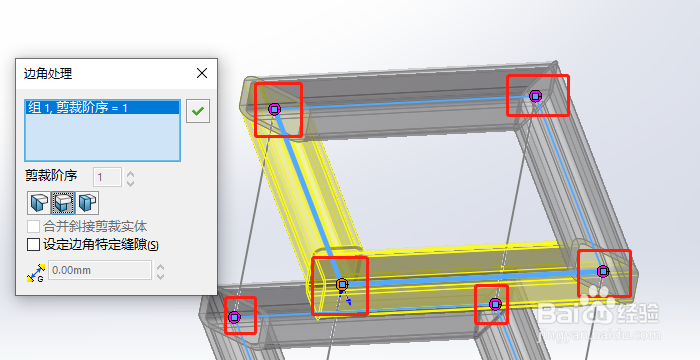

8/121.碰角什么样式的，看着图片选就行

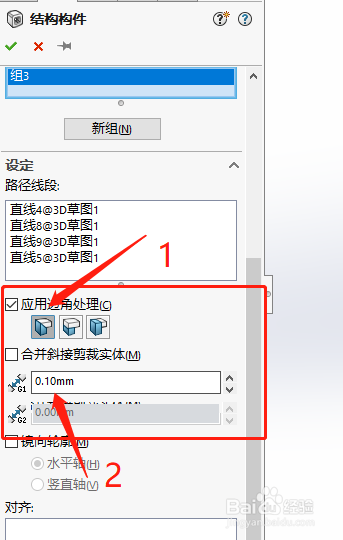

2.这个是焊缝!记得给 别硬碰硬。
9/12结构部件不操作的情况下是穿过方管中心的。

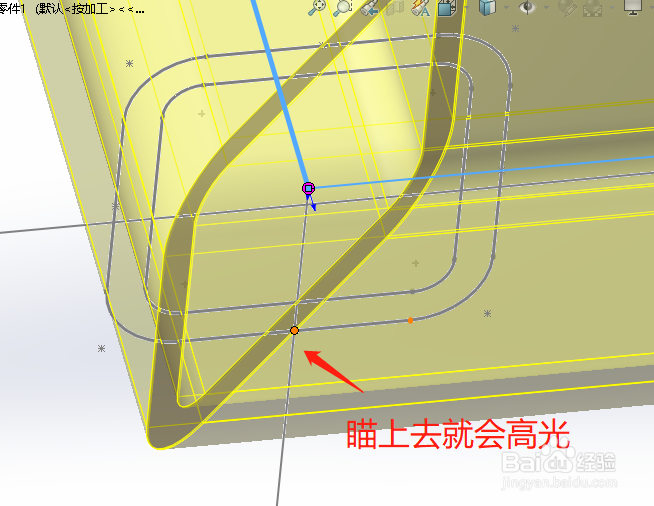

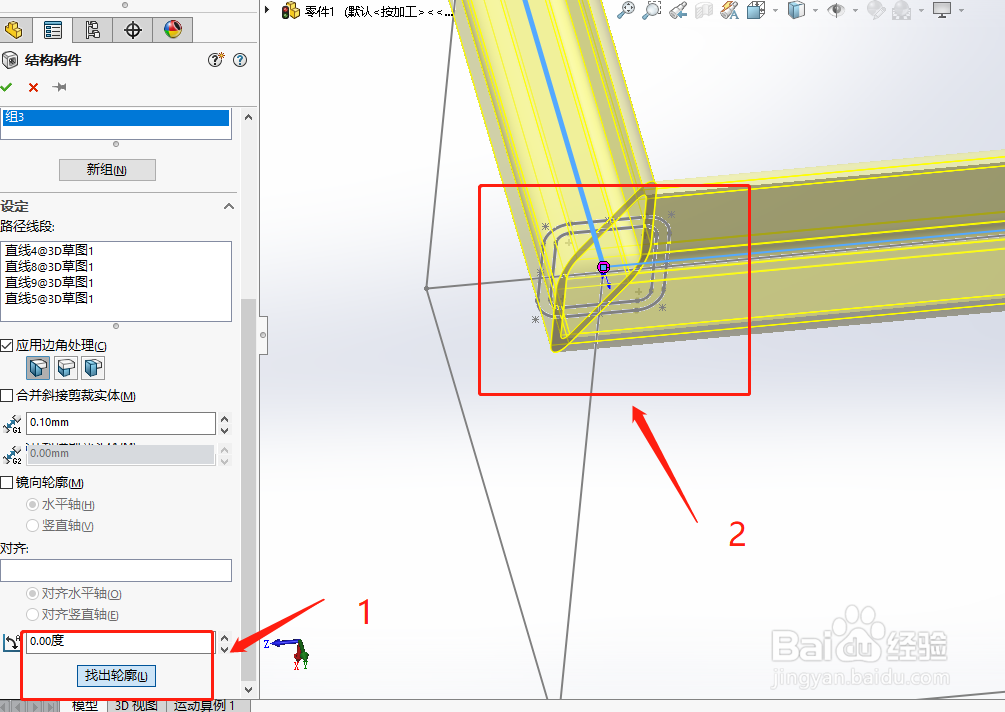

选择找出轮廓。 就能看见2号里面的小点，。 那些小点，都是可以(高光）点击的。 （自己尝试下就能知道咋用了）

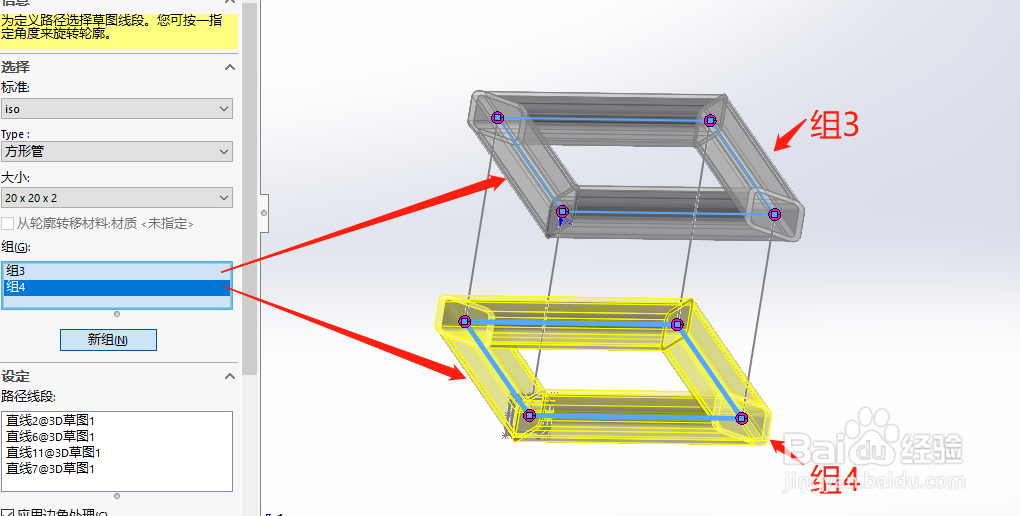

10/12怎么焊接，就怎么分组。
11/12单点这些连接点（左键）可以单独设置一个地方的连接方式。

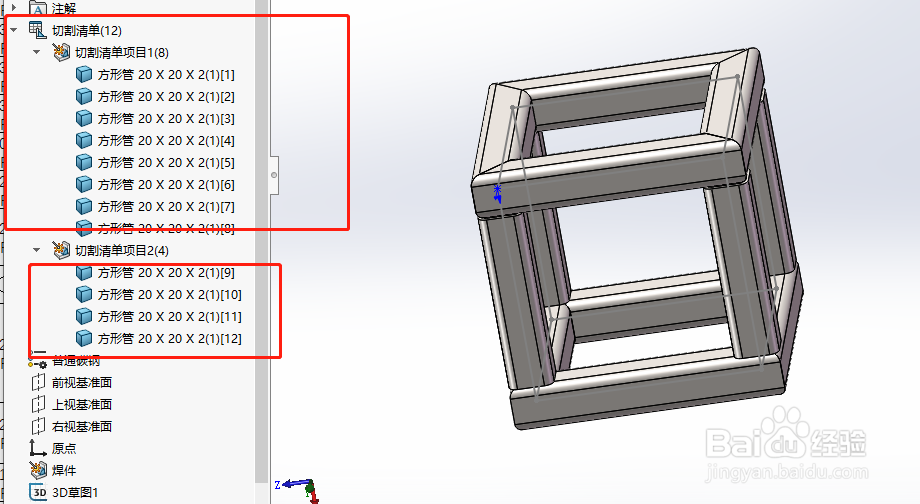

12/12所有的管路 同长度/样式。 分一类。 非常好用
导出这个切割清单表我单独做一期。这个太长了
