订阅巧用Keithley系列源表实现三线伏安法（CV）测试
来源：网络收集 点击： 时间：2024-05-31先从Keithley2600的四线法测试功能说起，如果查阅其官方手册，可以发现如下一段话（第111页）
2/5原文的大致意思是Keithley2600支持四线法-远端检测，通过远端检测来实时调整电压的输出，确保负载（DUT）两端的电压和设定电压一致，消除导线的压降。咱们再看看配图，2600在LO和HI两端输出电压，但是在SLO和SHI两端检测电压，设备会根据SLO和SHI两端实测的电压对压源作出反馈，动态调整LO和HI两端的输出，最终确保负载两端的电压和预设电压一致。每个恒压源都有反馈机制，采用四线法只是把反馈端口改成了远端，也就是负载端。
有人会问为什么要这么麻烦搞个四线法呢？因为实际测试时导线也会有电阻，有电阻就会有压降，如果采用二线法输出，负载两端的电压永远小于预设电压。当负载电阻较大时导线的压降可以忽略，选用二线法测试即可；但负载的电阻比较小时（1KΩ）导线的压降就不得不考虑了，这时就必须采用四线法。
3/5再来说说怎么利用2600实现三线法伏安扫描。首先以四线法接线，如下图所示，然后通过软件将2600设置为四线法测量模式，并控制2600在Working和Counter电极间扫描输出电压，同时检测Reference和Working电极间的电压，2600将以此检测电压作出反馈，自动调整Working和Counter电极间的电压输出，以此将Working电极的电位调整为设定电位。与此同时，软件将检测Working和Counter电极环路的电流，并实时画出VI曲线。当然您也可以设置循环扫描次数，做循环伏安法测试。
4/5对于伏安法测试，如果手动操作和记录就太麻烦，利用软件控制则会方便很多，仪器控制多采用Labview编程。2600的测试精度要比一般的电化学工作站要高出很多，而仅需一个软件就能实现一机多用，实为节省经费的最佳选择。

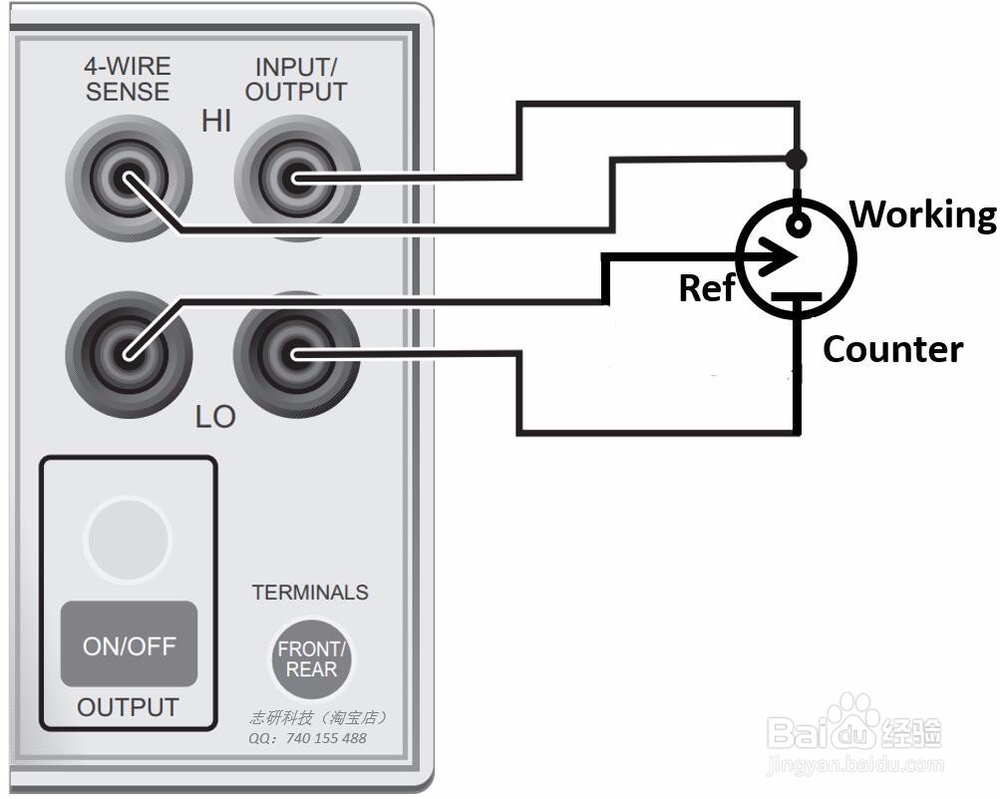

5/5Keithley2400的接线端口与2600有些不同，但原理是一样的，下面是2400的接线方式。
附：Keithley2400系列的接线方式（官方手册78页）
