来源：网络收集 点击： 时间：2024-05-31【导读】：
外六角螺栓，最常见的紧固连接配件之一。本文创建的外六角螺栓为M14*45；创建该配件用到的命令：拉伸、倒角、螺纹刀。工具/原料moreUG12.0方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
UG螺栓

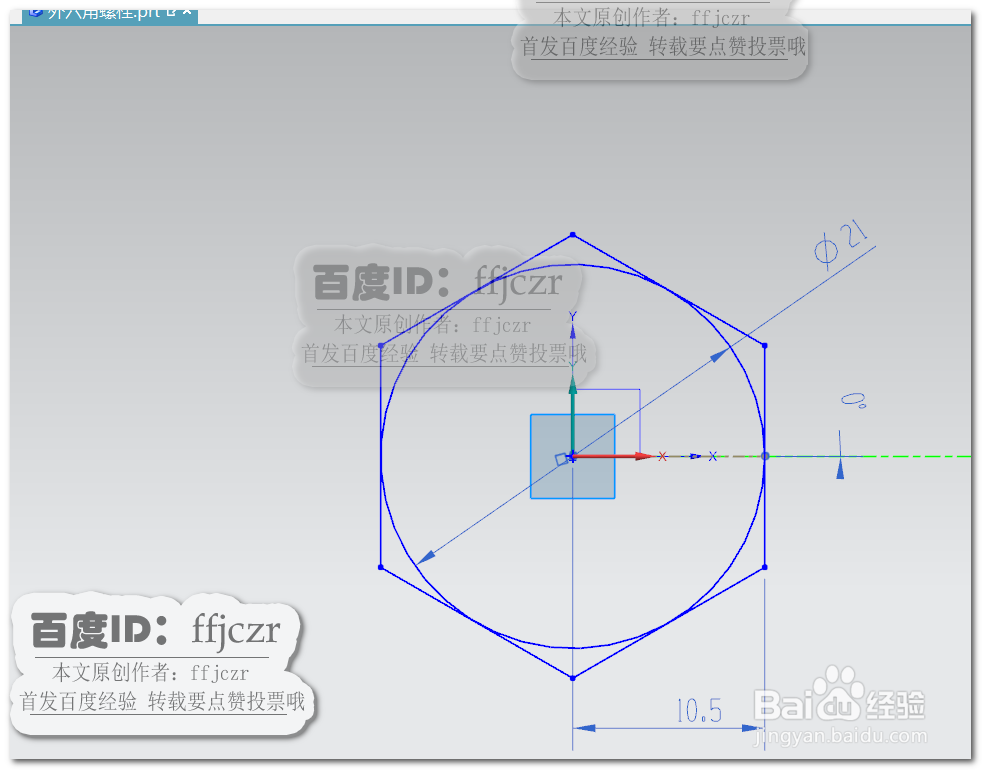

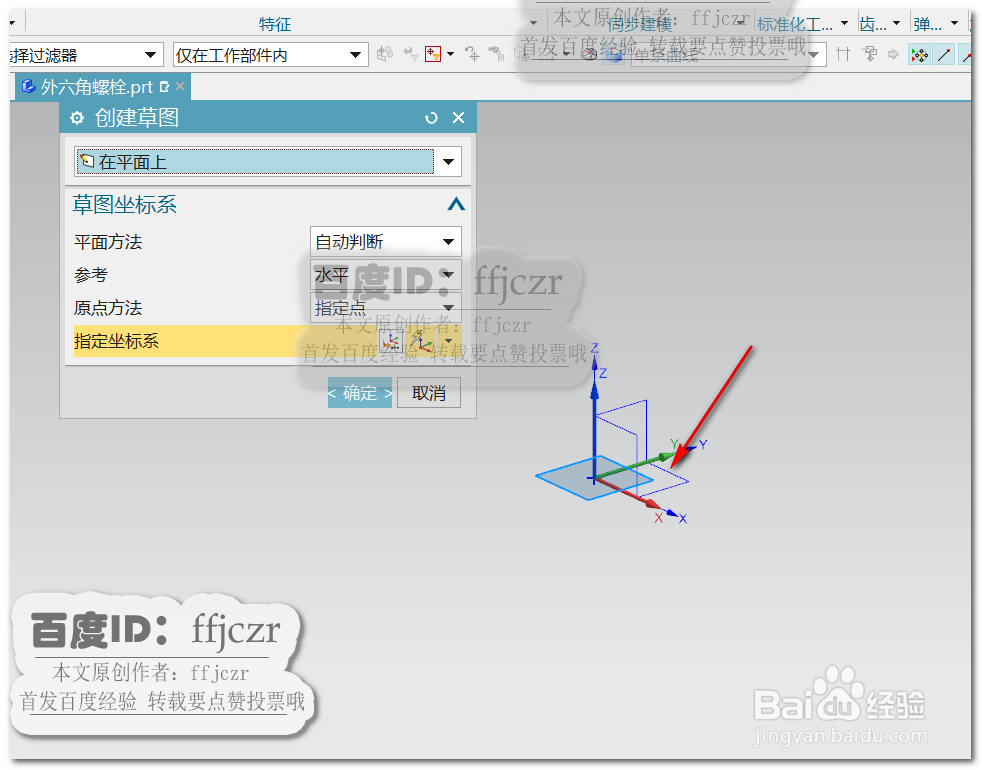

绘制草图，以XY面为草绘平面。在草绘中，以坐标原点为圆心，绘出一直径为21的圆；再绘一六边形，该六边形与直径为21的圆为内切关系。如图所示。

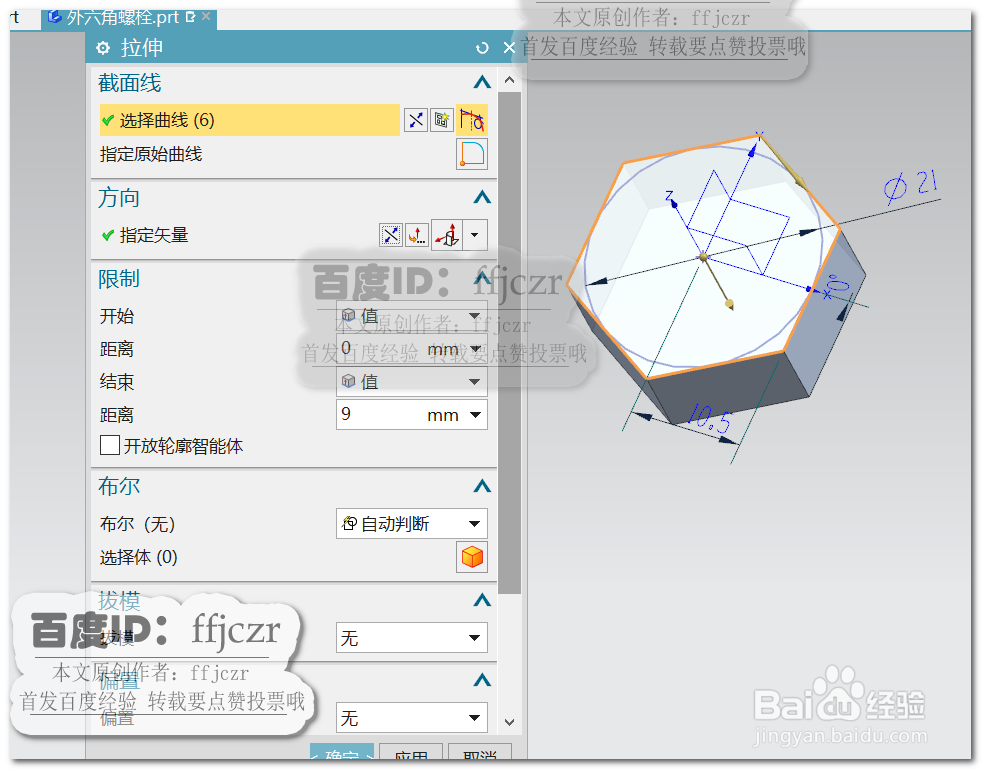

2/7选用拉伸命令，选择上步草图中的六边形曲线作为本次拉伸的截面线。指定矢量为Z负向，开始为0，结束为9，布尔为无。确定后得到外六角的基本造型。

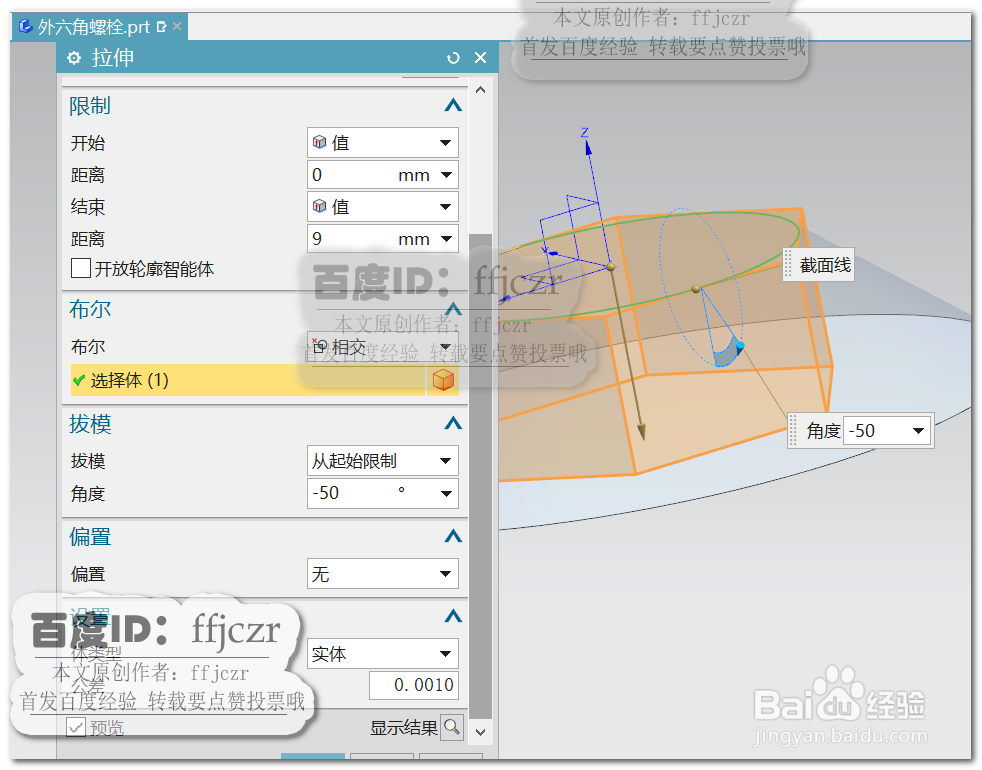

3/7用拉伸，选择第1步绘得草图中的直径为21的圆作为本次拉伸的截面线。指定矢量为Z负向，开始为0，结束值为9，布尔为相交，开启从起始限制进行拔模，角度为-50度。如图所示。确定后得到外六角上端边的倒角造型。

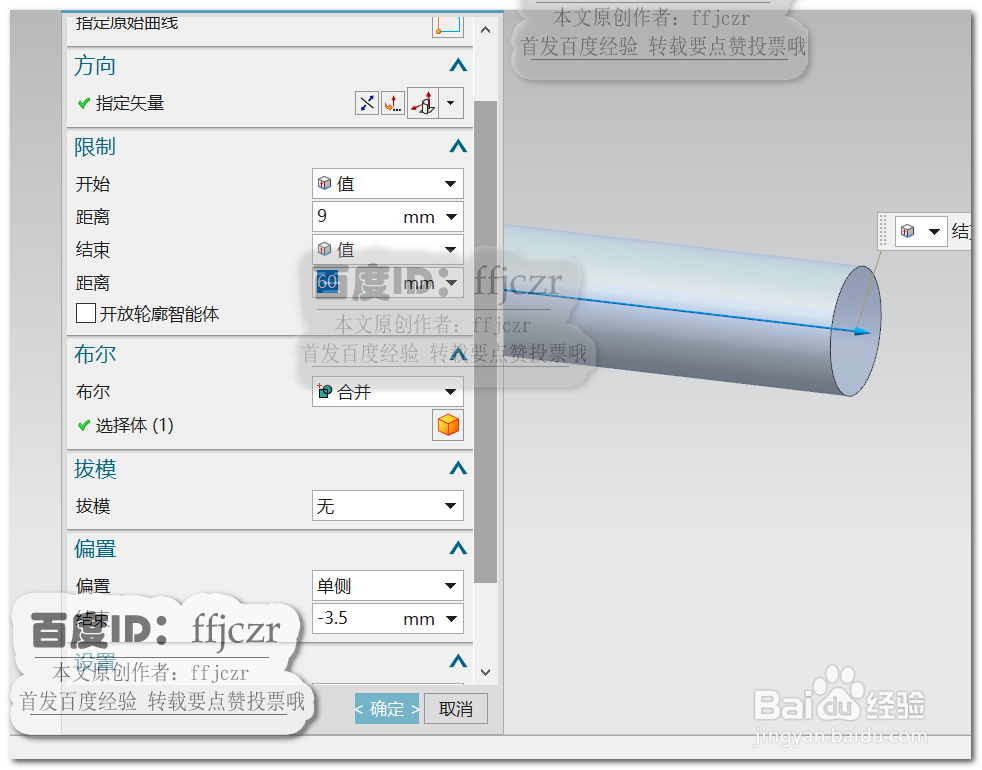

4/7选用拉伸，选择第1步草图中的圆作为本次拉伸的截面线。指定矢量方向为Z负向，开始值为9，结束值为60，布尔为合并；偏置为单侧，结束为-3.5.

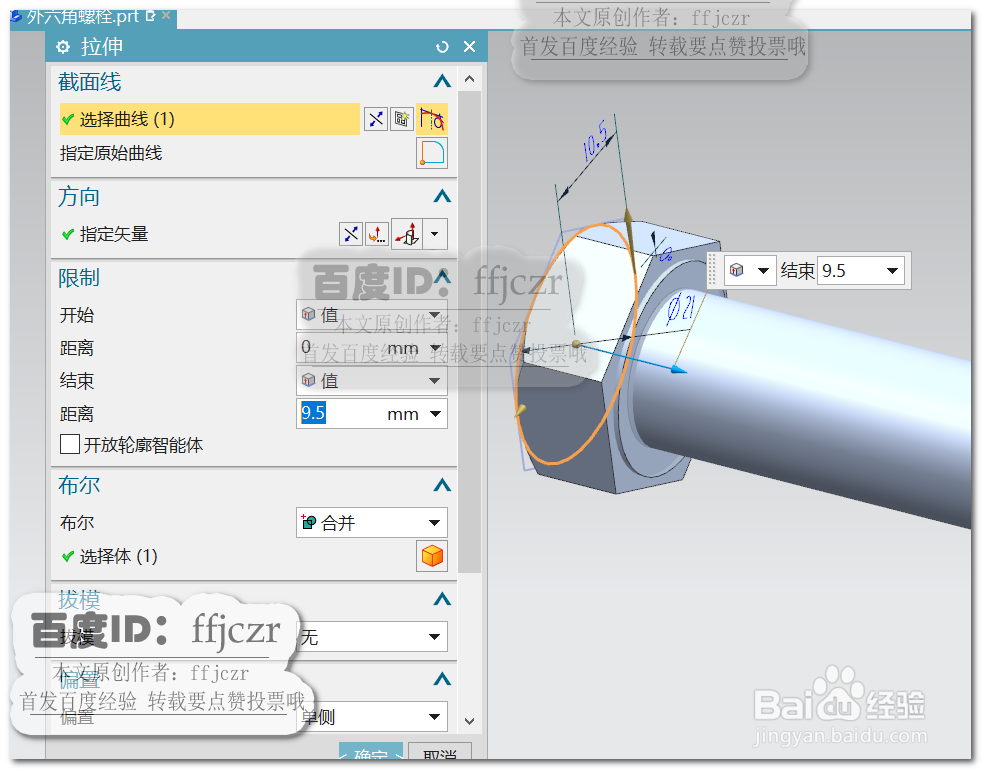

5/7选用拉伸，选择第1步草图中的圆作为本次拉伸的截面线。指定矢量方向为Z负向，开始值为0，结束值为9.5，布尔为合并；偏置为单侧，结束为-1.

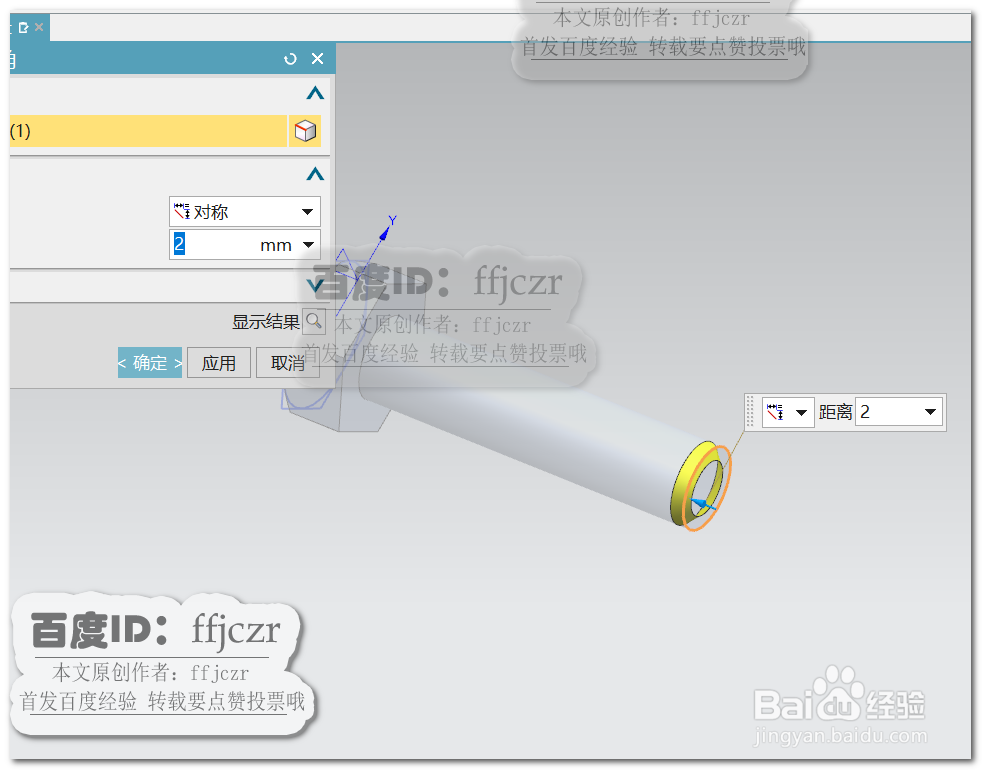

6/7选用对称倒斜角命令，值为2.对第4步拉伸得到的圆柱体端面倒斜角。如图所示。

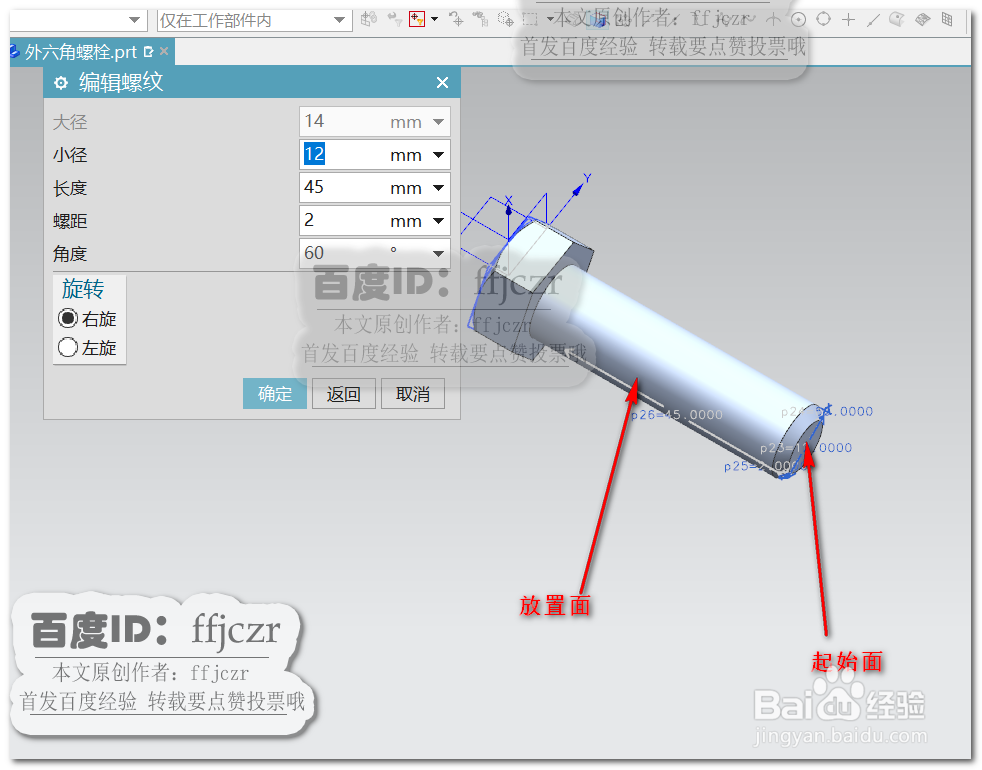

7/7选用螺纹刀命令，按图选择圆柱体的侧面放置螺纹，起始面为圆柱体倒斜角的端面。螺纹长度为45.

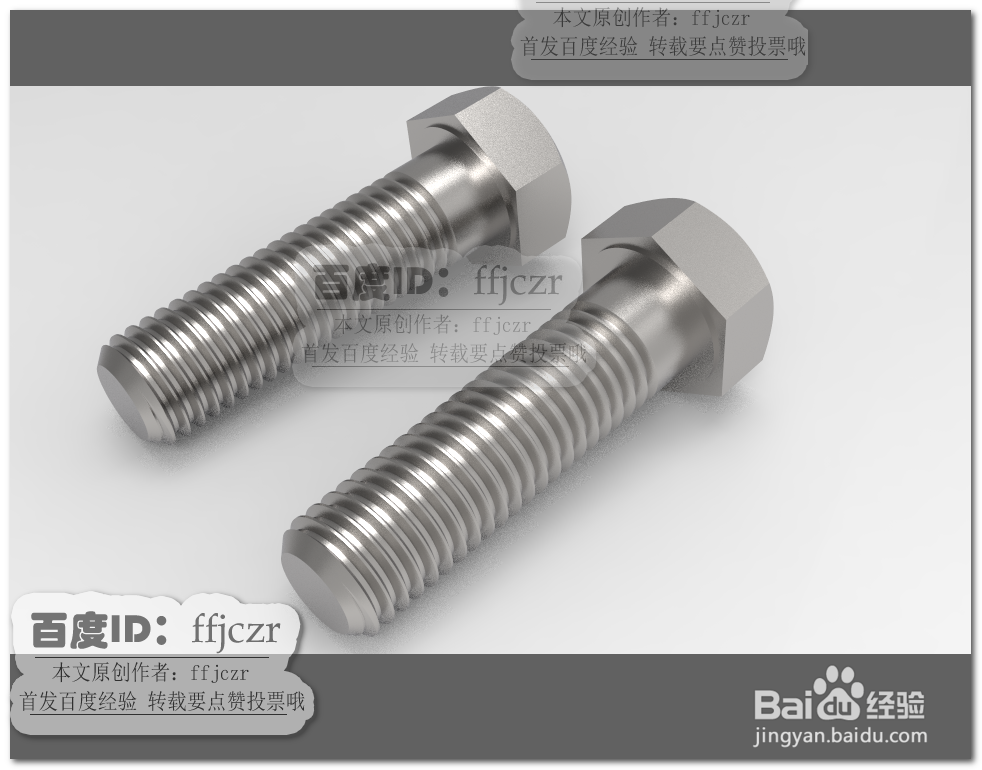

M14*45 外六角螺栓模型创建完成。
