对于希望玩数码产品的朋友来说，或者希望了解电子产品的入门者来说，找一款简单的USB仪表，了解电压电流功率能量的奥秘还是很有必要。对于2016年到2017年的充电，线路，充电宝，插线板等设备来说，最大的问题是需要识别和测试各种充电协议，而不单纯的是过去那个时代只需要理解电流电压，功率，能耗等参数。本文是介绍一款飞龙表品牌的2017年3月最新款的彩屏款测试仪产品开箱晒物，这是一款在2017年3月最新推出的产品，目前定价在220元包邮的水平，这款产品主要优势就是这是第一款民用级别的5位小数精度的仪表，同时这款仪表支持了5V模式下的苹果，安卓，三星，USB2.0，USB3.0五类模式，以及MTK，PD，QC3.0，FCP等四大类快充技术的识别。这算是一款2017年民用水平上精度最高的测试仪表之一了。第一部分：产品开箱1/2分步阅读

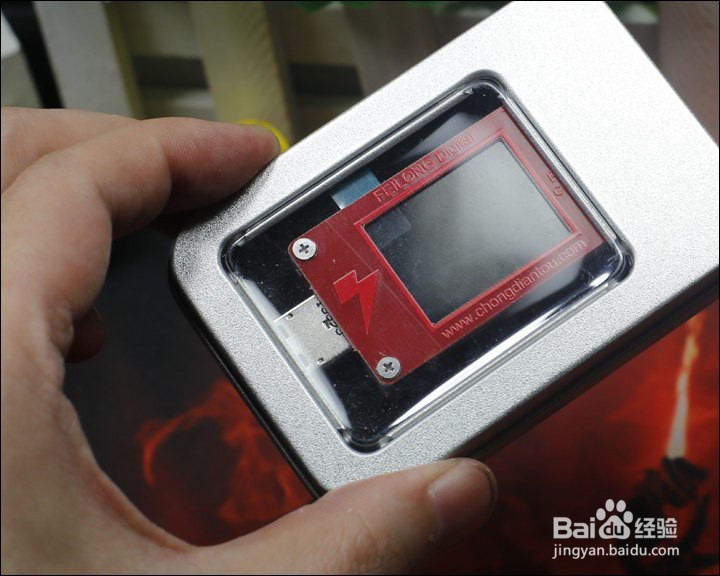

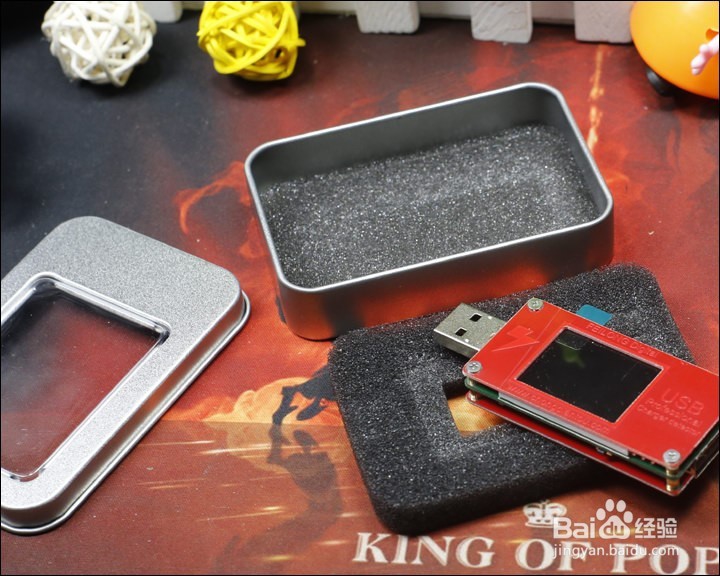

产品采用了一个金属盒子作为包装

2/2

包装效果，非常简单，采用海绵填充。产品只提供了电子版说明书，没有纸质说明，质保卡等配件

第二部分：产品外观1/6

这是一款大红色的USB测试仪表产品，带有一个1.55寸的彩色液晶屏幕

2/6

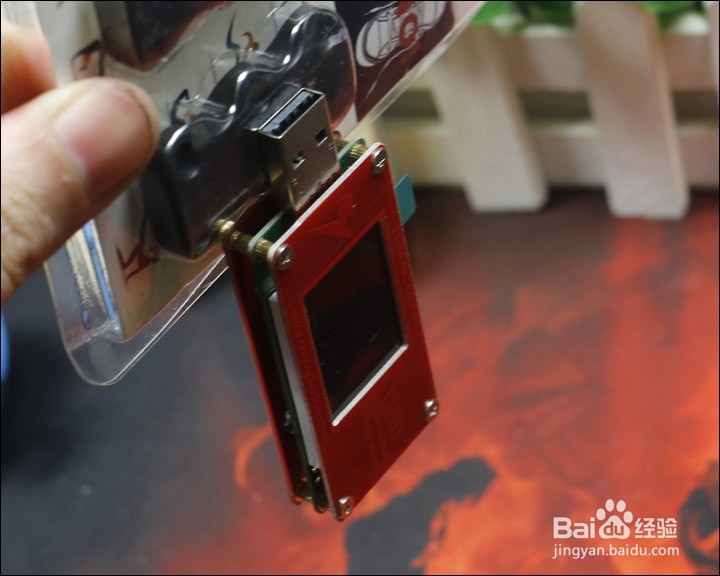

USB插口可以被磁铁吸附，说明是含有铁的合金，并非纯铜

3/6

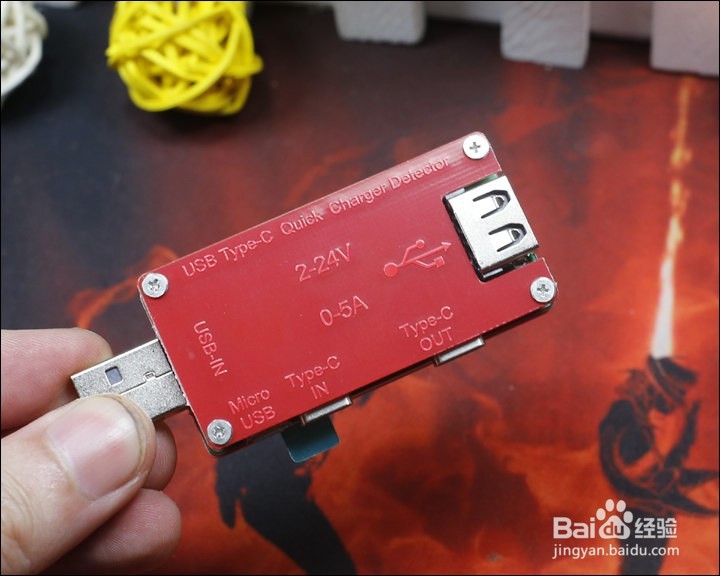

产品背面设计，标示带有产品的测量范围

支持0-24V电压，支持0-5A电流测量，测量精度可达小数点后五位

4/6

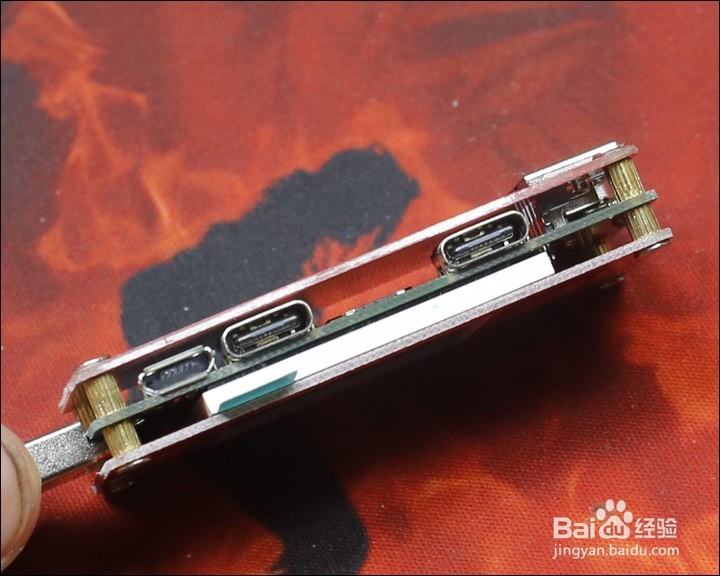

顶部侧面，带有M-USB输入插口，

带有一个TYPE-C输出插口，和一个TYPE-C输出插口。这个设计用于测量2017年主流的TYPE-C线路。并且能识别和测量苹果笔记本或者华为笔记本充电模式中使用的PD充电协议。

5/6

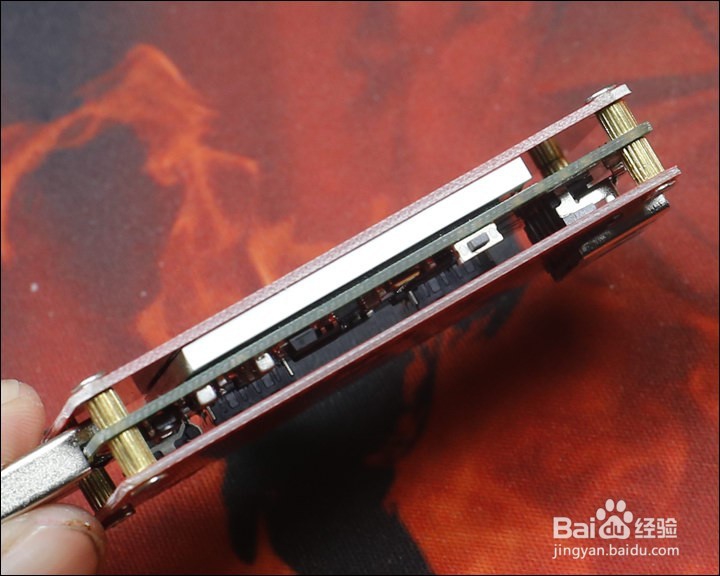

底部侧面，带有一个切换功能的按钮

6/6

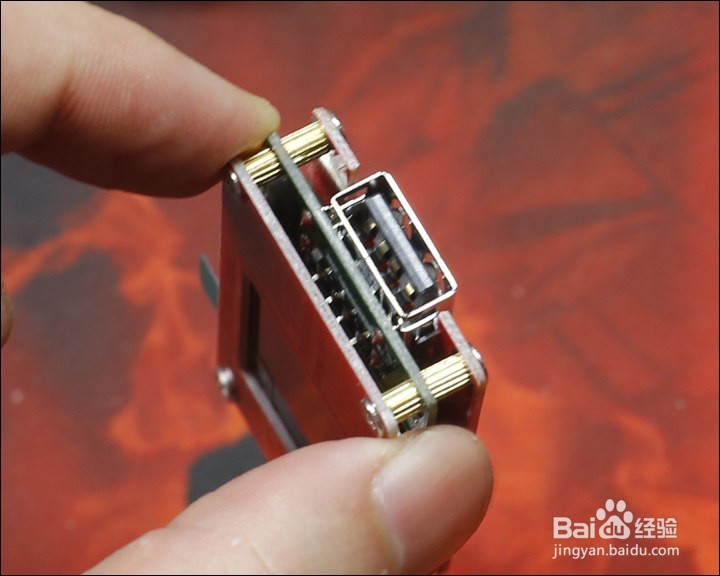

产品尾部，带有一路USB输出插口

第三部分：产品使用1/11

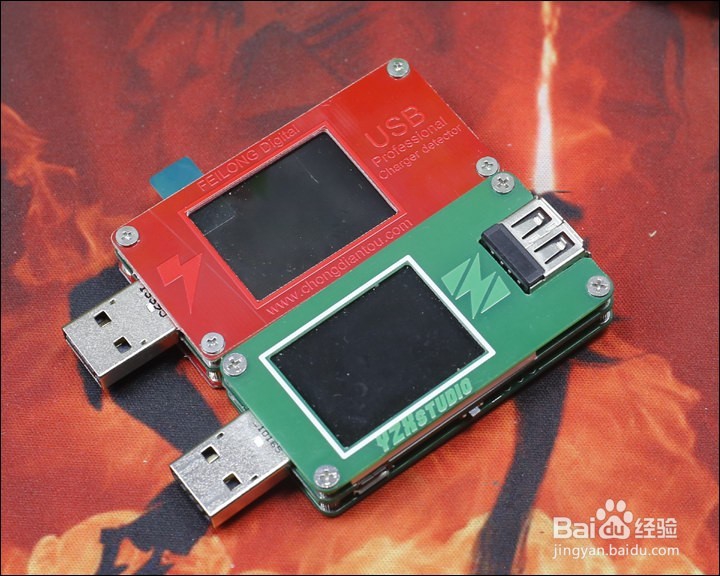

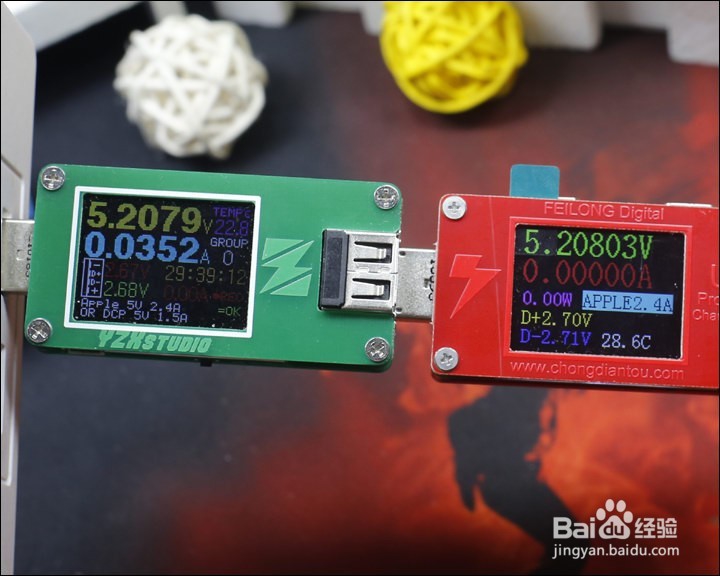

这里show一下飞龙表彩屏款测试仪和yzx品牌的彩表测试仪外观。

外观和尺寸很类型

2/11

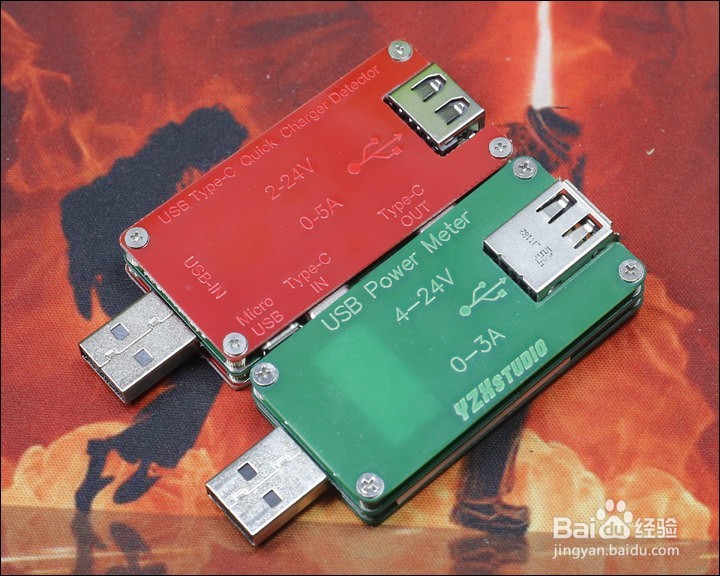

然后对比一下这两款仪表的测量范围

最新款的红色飞龙 测量0-24V 0-5A 5位小数

前一代的绿色彩表 测量0-24V 0-3A 4位小数

3/11

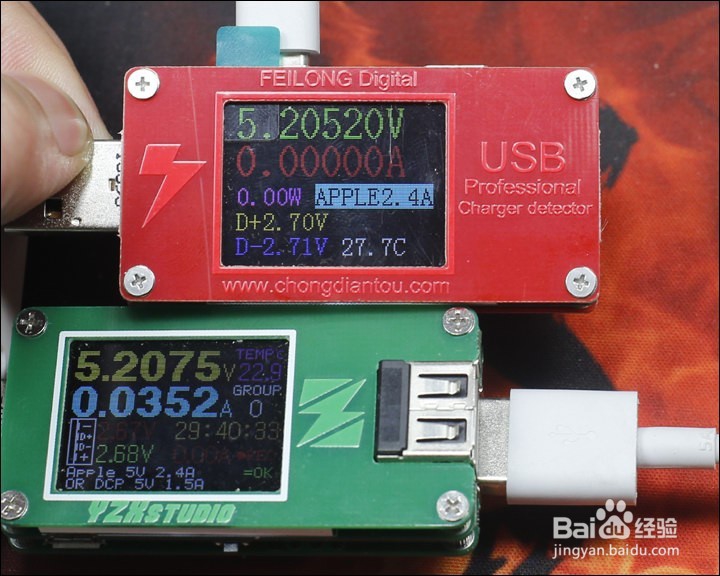

红色飞龙表，自身消耗的电能是5.2V 0.0352A

4/11

作为一款仪表设计来说，产品带有多组界面，多组功能，分别对应测试不同类型的设备，通过短按下底部按钮进行切换功能页面

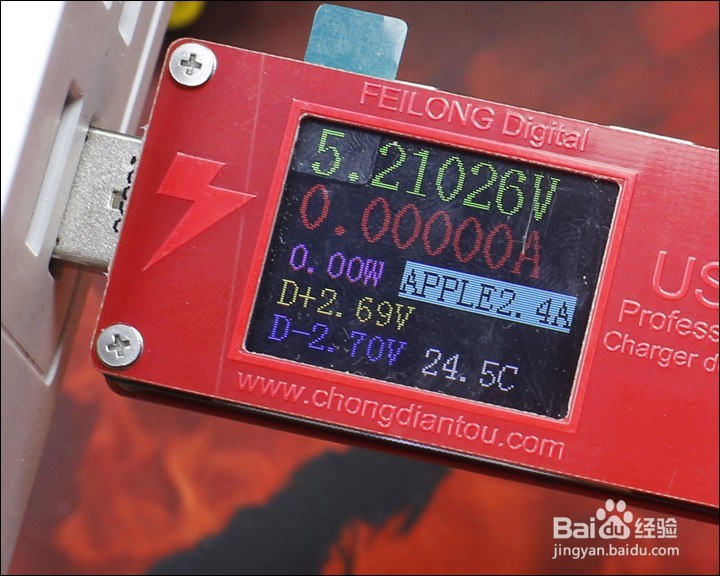

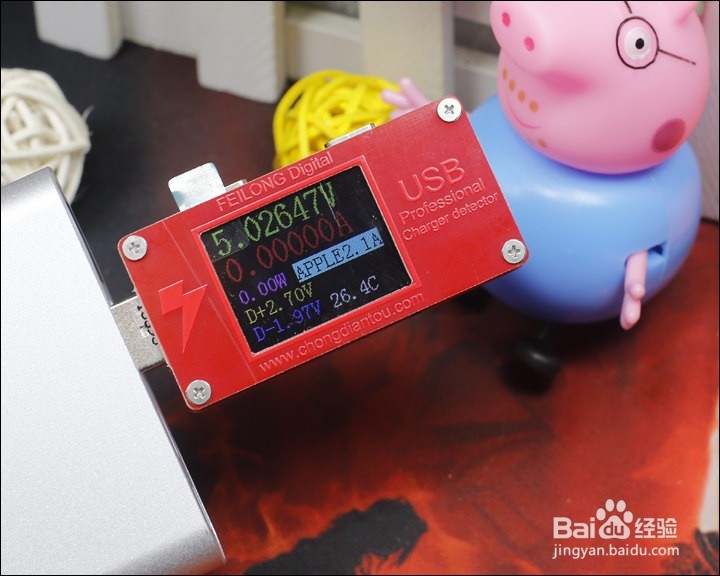

第一页面：电压电流协议页，这里显示五位精度的电压，电流，以及当前的输出协议模式。

5/11

第四行和第五行左侧小字体显示USB DATA+和DATA-两条线上的电压。保留两位小数，单位为V。右侧则显示表上MCU主控的当前温度，并不一定能够准确反映室温、PCB温度，只作为参考。温度保留一位小数，单位为℃。

支持显示5V模式下的苹果，安卓，三星，USB2.0，USB3.0五类模式，以及MTK，PD，QC3.0，FCP等四大类快充技术的识别。这算是一款2017年民用水平上精度最高的测试仪表之一了。

不支持VOOC快充识别

6/11

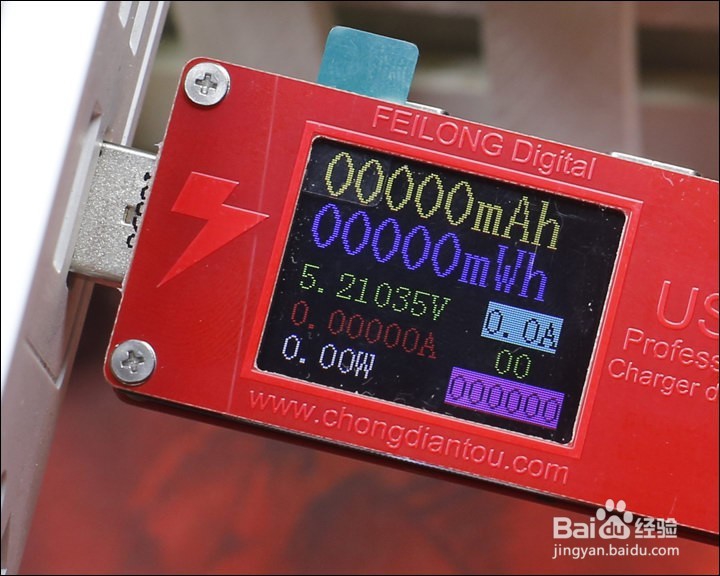

第二页面：容量记录页，

这个界面用于测试充电消耗的电能或者充电宝放出的能量（因为不支持连接电脑在线取样，所以实际上会选择更加先进的仪表联机进行曲线记录）

7/11

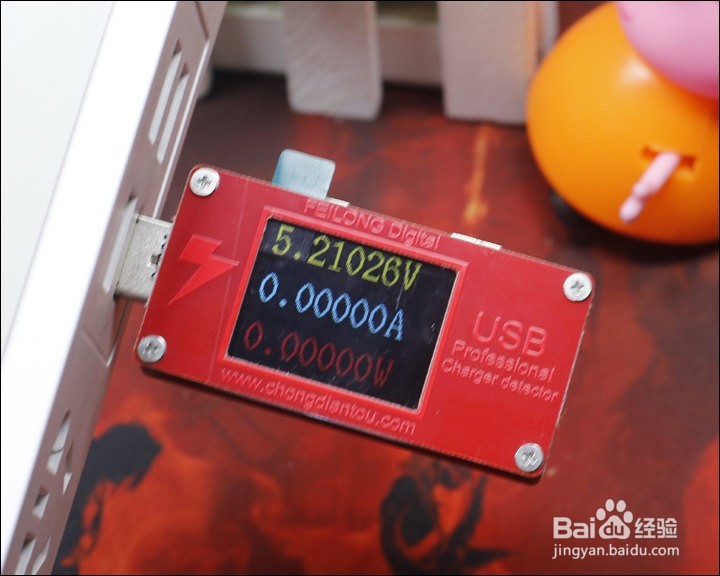

第三页面：电压电流功率大字体显示页

和前面显示类容基本类似，主打就是显示电压 电流 当前功率

8/11

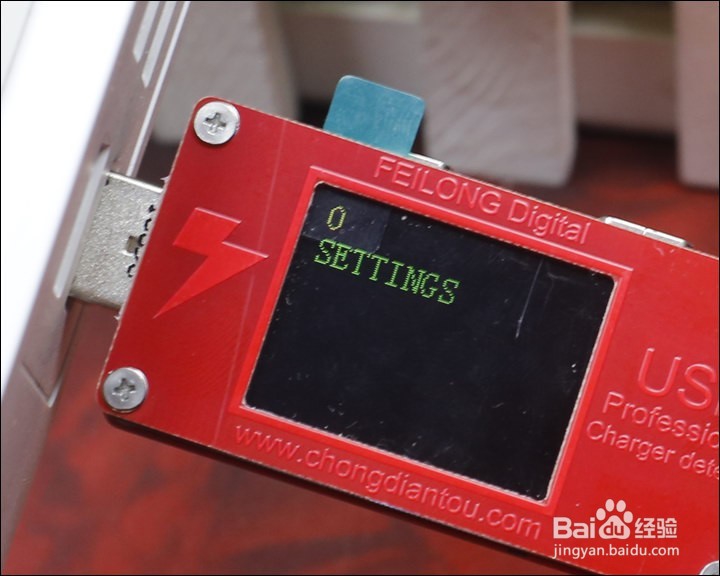

第四页面为产品自身设置界面，可以调节液晶屏幕亮度等参数。

9/11

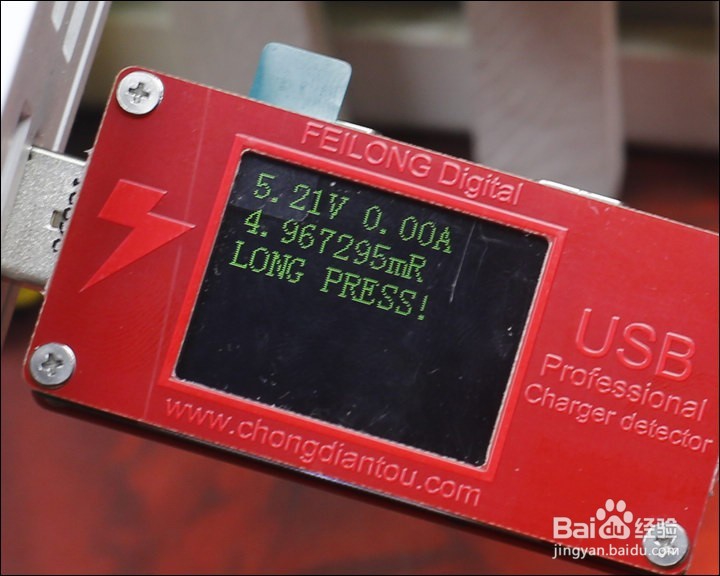

第五页面为线阻，线损测量

因为产品自带M-USB输入插口，TYPE-C输出插口，对于这两类线路，可以直接测试得到电压差和电流差，自动计算出电流电阻，直接用于比较线路和线路之间的损耗。

对于价位类似的充电线路来说，电阻越小，说明技术含量越高

10/11

这样一款多功能产品，是比较产品和产品区别的利器。

这是测试充电宝，理解充电宝支持哪些协议输出模式的界面

11/11

这是测量各种线路，比较线路起点电压，终点电压，对比线路损耗的测试界面

第四部分：产品总结1/3

产品参数

产品名称：飞龙表彩屏款测试仪

产品电压：0--24V

模式电流：0--5A

测试精度：小数点后5位

测试协议：5V模式下的苹果，安卓，三星，USB2.0，USB3.0五类模式，以及MTK，PD，QC3.0，FCP等四大类快充技术的识别

2/3

产品优点：

1.测试精度高达小数点后5位，能真正理解产品和产品的技术区别，不再迷信品牌广告宣传被洗脑。

2.支持大量充电协议的识别，具有很高的技术先进性。

3.支持M-USB和TYPE-C两类线路测试

3/3

产品缺点：

1.测试协议的模式下只能显示当前一种协议，对于同时支持xx种协议的智能充电器反而体现不出来支持许多模式

2.没有设计苹果的mfi监测功能和芯片监测功能，
