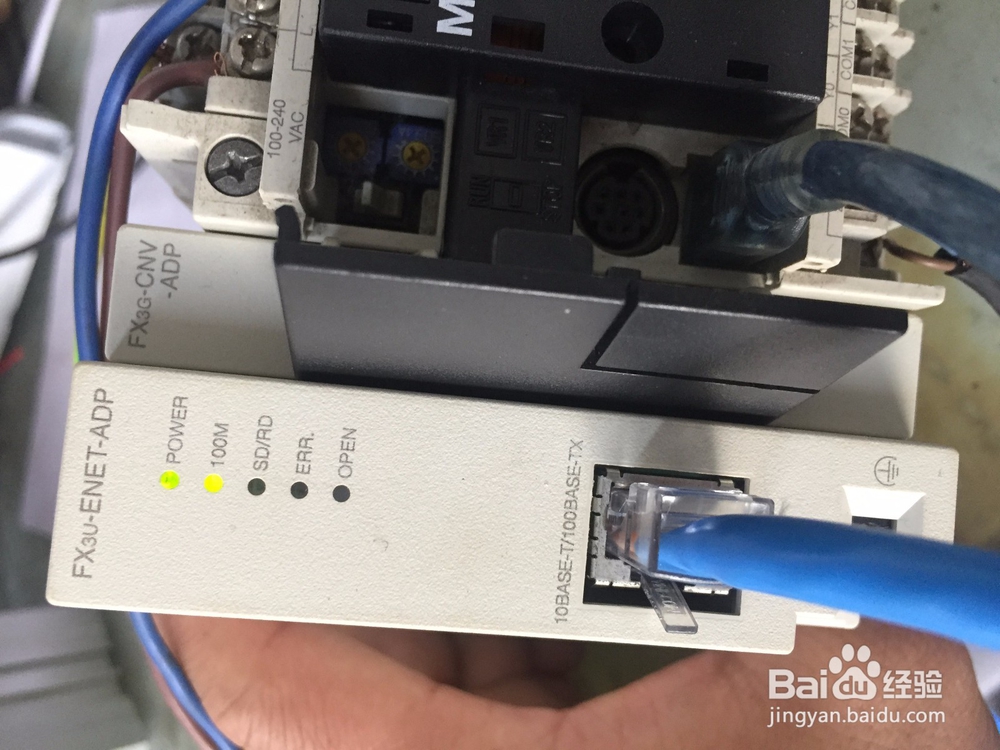

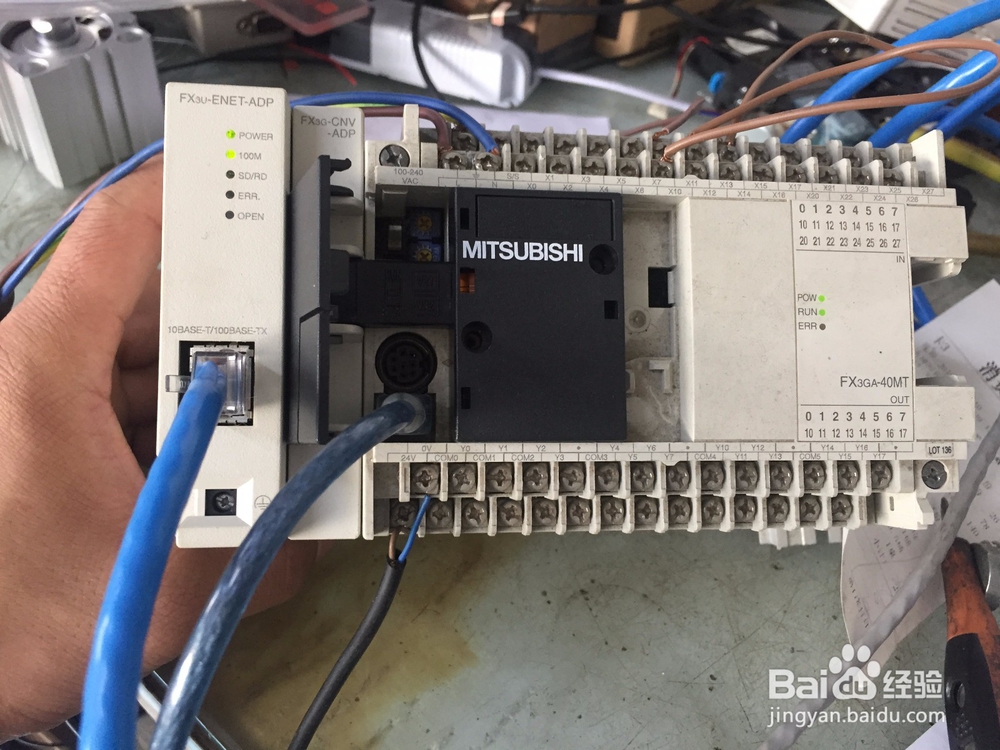

本人成功的把组态王与三菱FX3U-ENET-ADP +三菱FX3GA-40MT 连接起来，采用以太网方式工具/原料more电脑一台组态王软件6.55版本 已及三菱的FX3U驱动程序三菱FX3U-ENET-ADP模块三菱FX3G-CNV-ADP网线一条方法/步骤1/7分步阅读

打开组态王，弹出工程管理器，点击新建，按照向导一步步建完一个新的组态项目。

2/7

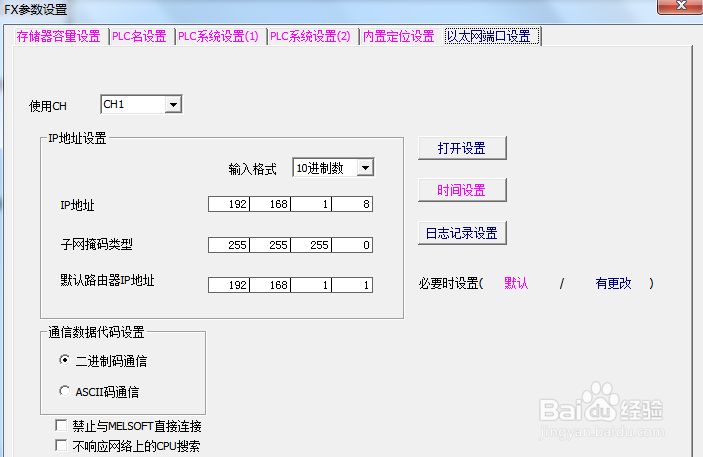

本文只介介绍FX3U-ENET-ADP+FX3GA-40MT PLC 与组态王的通信,PLC 程序如下

3/7

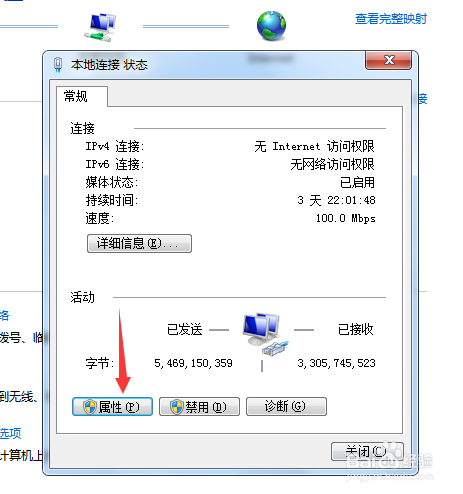

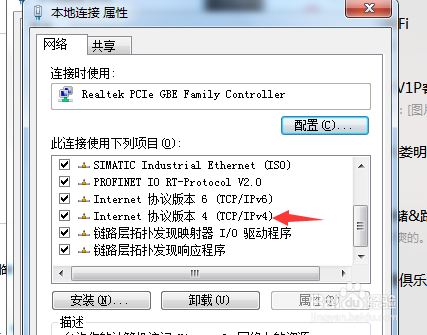

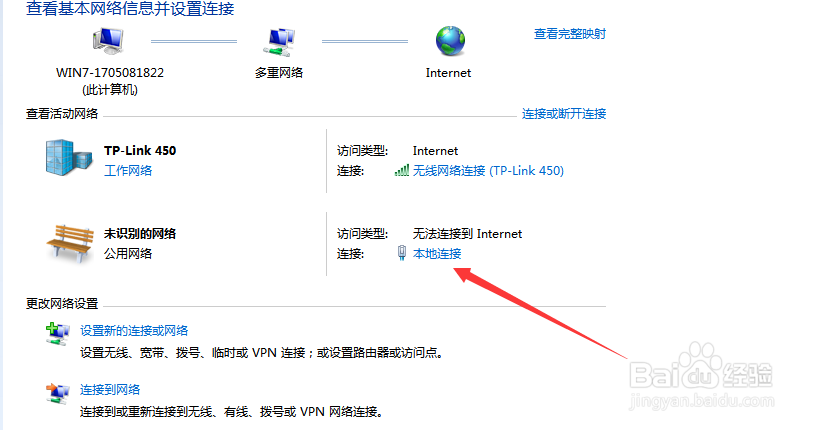

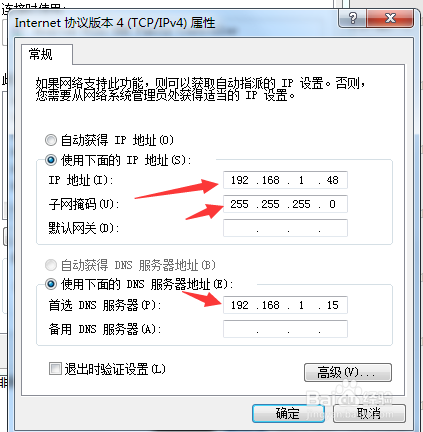

以下设置电脑端的IP地址

4/7

FX3U与组态王的通信的步骤

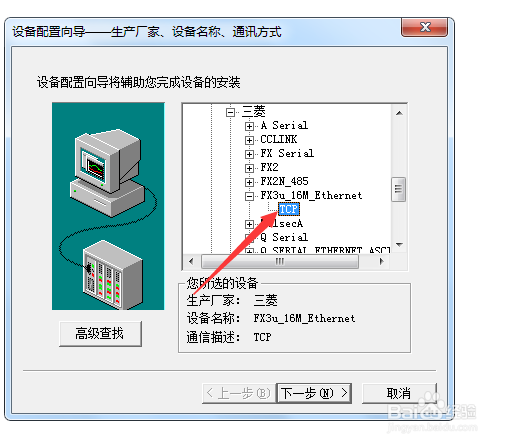

1、点击设备-再点击-新建 -系统弹出对话框，选择PLC类型为三菱 - FX2N- 编程口

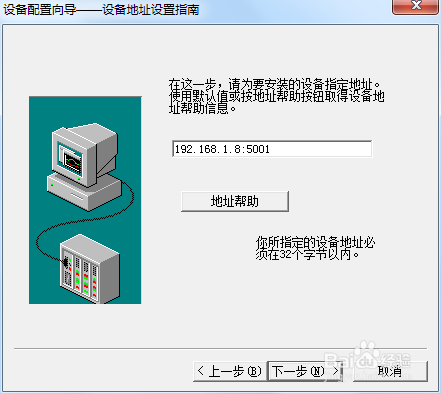

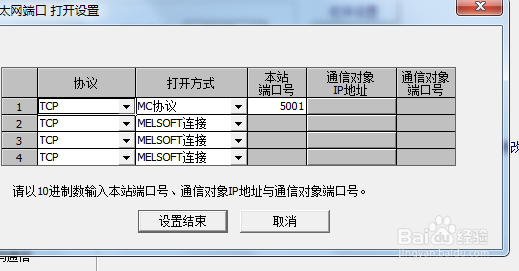

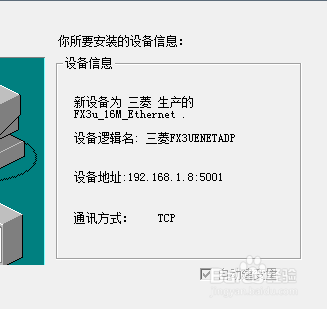

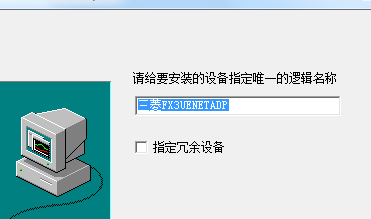

建立组态王驱动以及设置IP地址+ 端口号

5/7

下面建立通信函数，验证能否连接成功

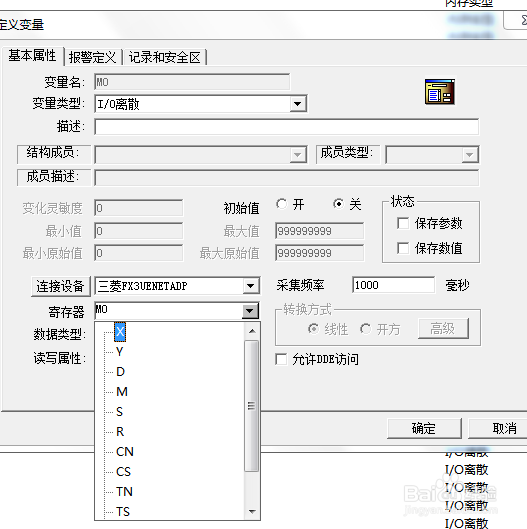

点击数据词典-再点击新建

变量名随便写，变量类型为I/O离散型，连接的设备为上面第二步PLC指定的名称，寄存器为M0 点击确定。

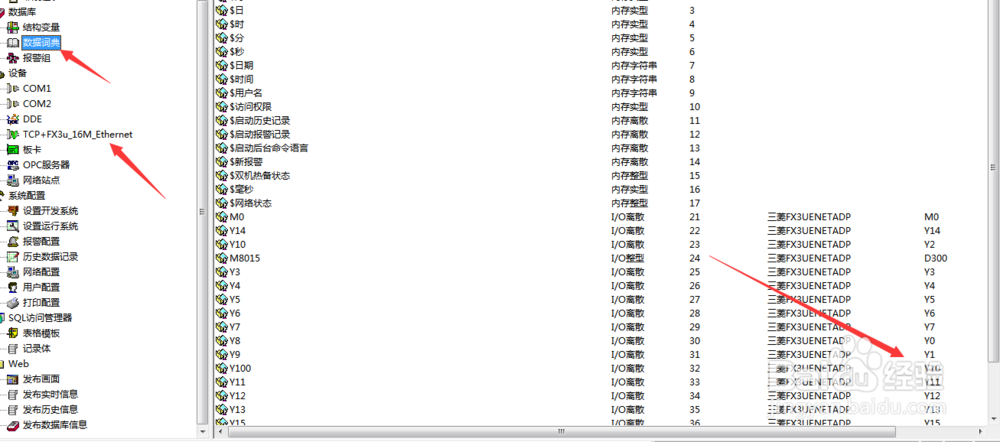

建立组态王变量地址，建立界面

6/7

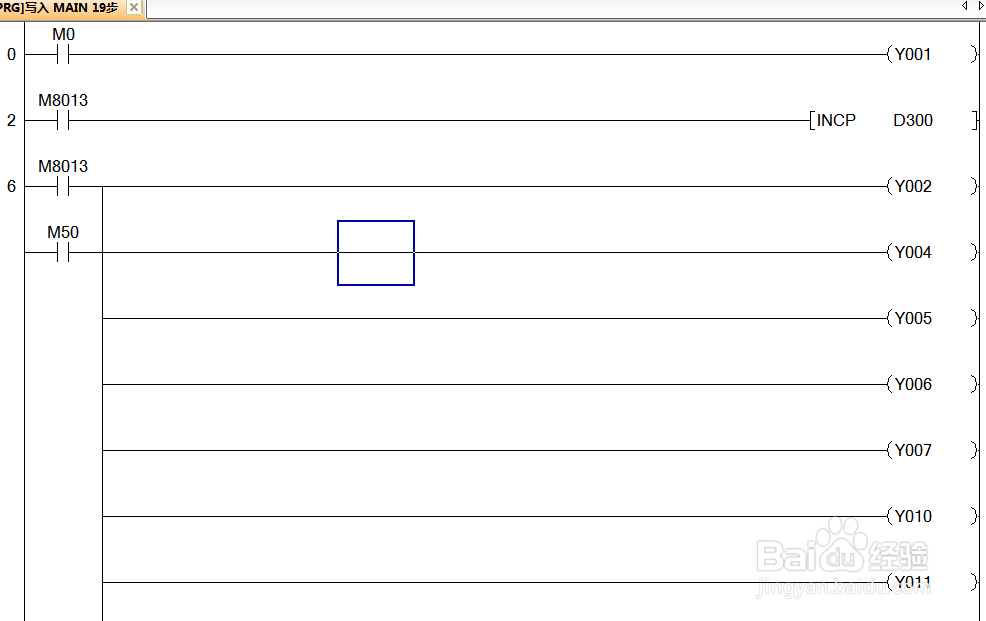

PLC程序

7/7

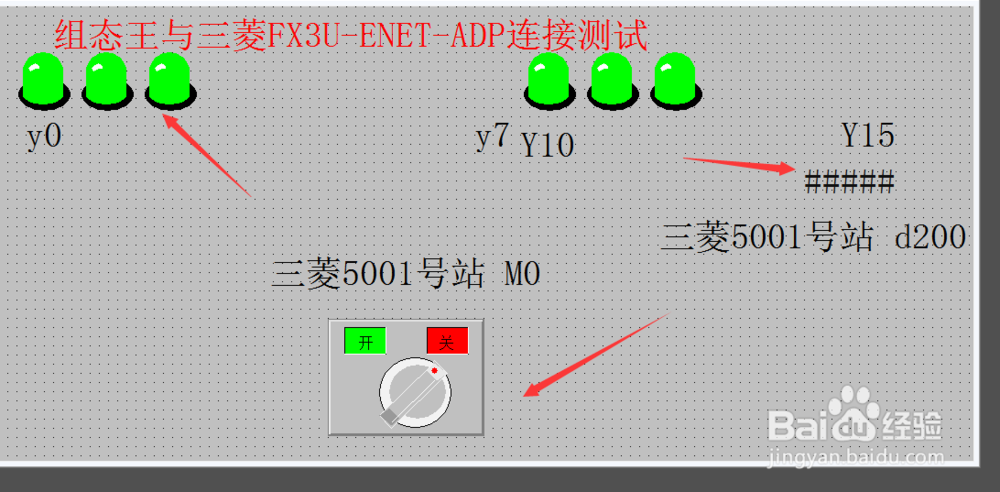

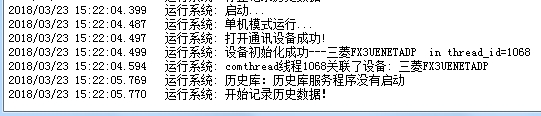

成功的通信建立起来了！

注意事项

特别注意电脑的IP与PLC的IP要在同一网段内，不可以使用同一IP号，或者发生IP冲突
