SolidEdge建模环境中提供了参考坐标系和基本参考平面来帮助用户建立三维模型。当用户建立的模型尺寸超过基本参考平面的默认尺寸后，需要更改基本参考平面的尺寸便于之后的建模。这里向大家介绍一下缩放SolidEdge建模环境中的基本参考平面的方法。工具/原料more硬件：电脑软件：Solid Edge ST5方法一：顺序建模和同步建模通用1/4分步阅读

为了便于观察基本参考平面的变化，这里建立一个模型做参考，如下图所示：

2/4

点击“应用程序按钮”，在弹出的菜单中选择“Solid Edge选项”，如下图所示：

3/4

在“Solid Edge选项”中点击“常规”，接下来可以在对话框右边的选项中选择需要的项进行设置，如下图所示：

4/4

修改“参考平面大小”旁边的数值，然后点击确定，建模环境中的基本参考平面的尺寸便更新到用户所设定的值了，如下图所示：

方法二：适用于顺序建模环境1/4

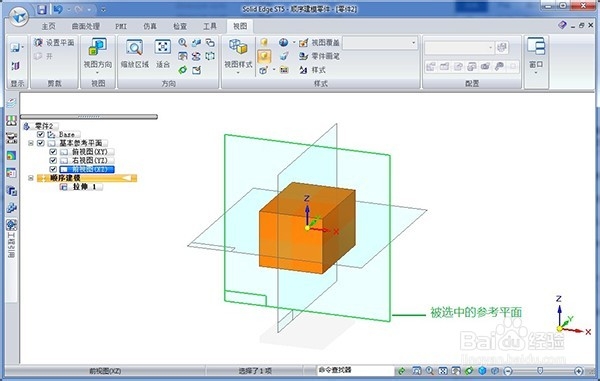

在顺序建模环境下选中需要缩放的参考平面，被选中的平面边框颜色改变，如下图所示：

2/4

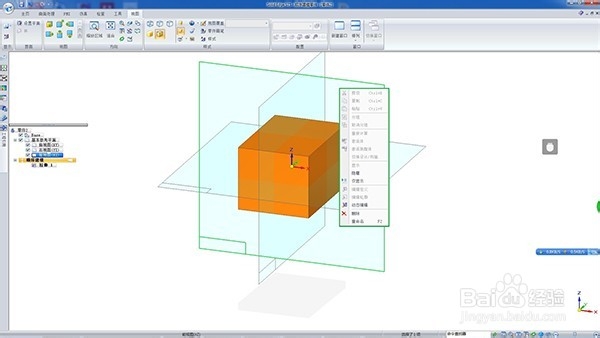

鼠标放在平面边框内，然后单击右键，软件将弹出一个对话框，如下图所示：

3/4

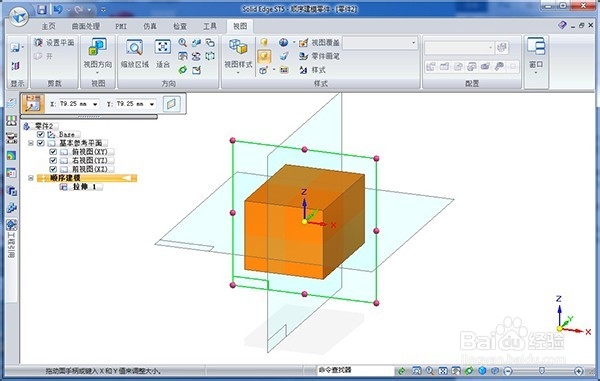

在弹出的对话框中点击“动态编辑”，点击后被选中的平面的边框上出现8各红色点，拖动相应的点就可以实现对参考平面的缩放，如下图所示：

4/4

缩放完毕，选中下一参考平面，可以直接进行缩放，如果所需要缩放的参考平面均已完成缩放，按键盘“Esc”键即可退出“动态编辑”。
