1、安装完后，检查尾箱的密封胶条和装饰板是否装好，以免影响车门关不到位2、第一次运行电动尾门先按尾门按键关闭尾门，以便系统初始化，然后再验证下遥控钥匙功能/前按键功能/高度记忆功能/防夹功能3、在车子打火与车窗车门全部关闭的状态下验证尾门是否关闭到位工具/原料more大众途锐电动尾门 撬板螺丝刀方法/步骤1/23分步阅读

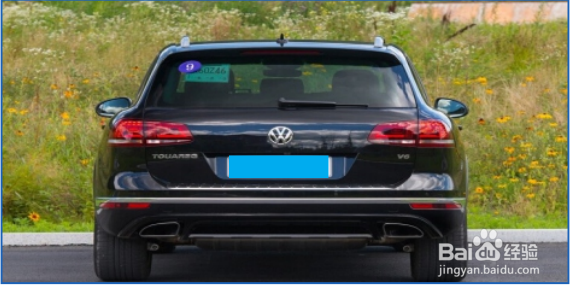

1、原车外观图

2/23

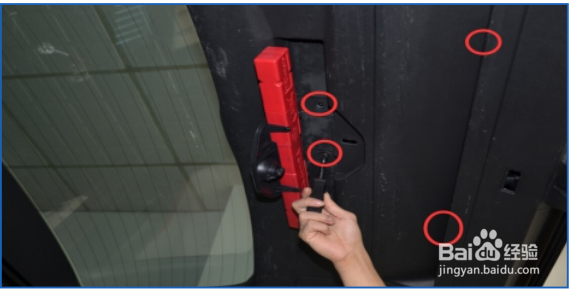

2、首先打开后尾门，把固定尾门装饰板的四颗螺丝取下

3/23

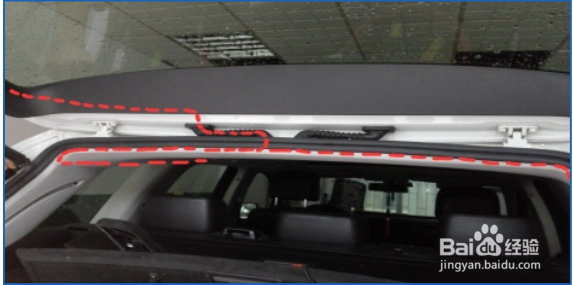

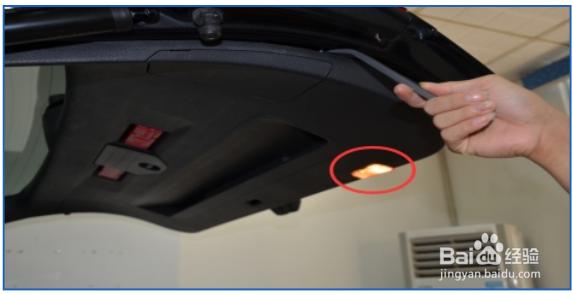

3、用撬板把尾门上的装饰板取下（注意把左上角的小灯先拨出）

4/23

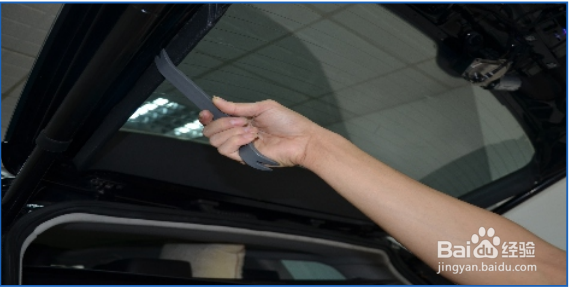

4、用撬板把尾门上的U型装饰板取下

5/23

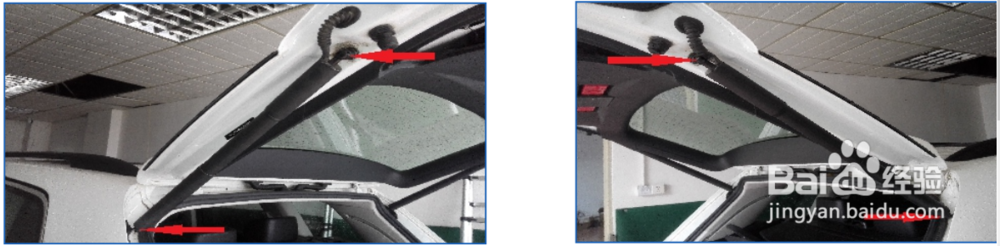

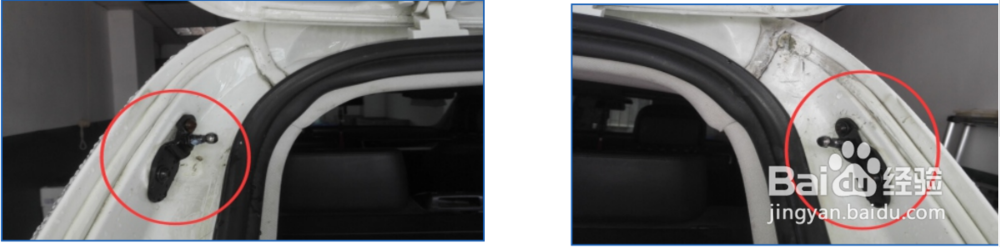

5、取下原车撑杆和车身支架，装上我司的车身左右支架

6/23

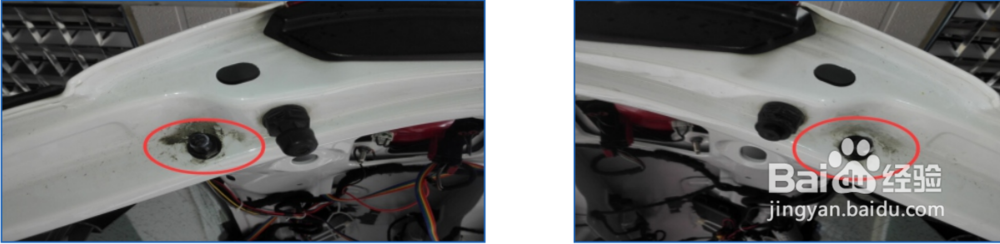

6、把尾门上的左右球头钉取下，分别换上我司的球头钉（注意在球头钉底部加上垫片）

7/23

7、装好我司的撑杆（L杆为左撑杆，R杆为右撑杆），注意要把球头帽上的卡簧卡到位，否则会掉杆子

8/23

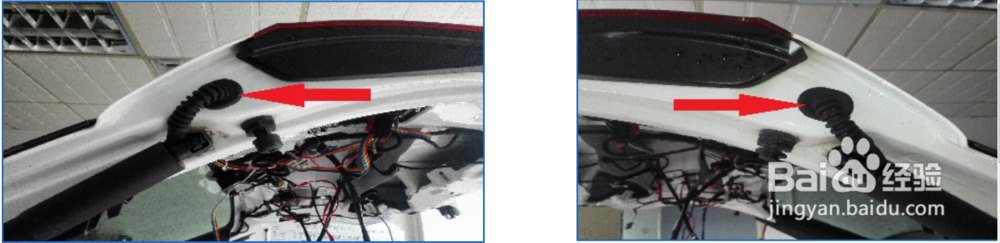

8、装好撑杆连接上的硅胶塞，如图

9/23

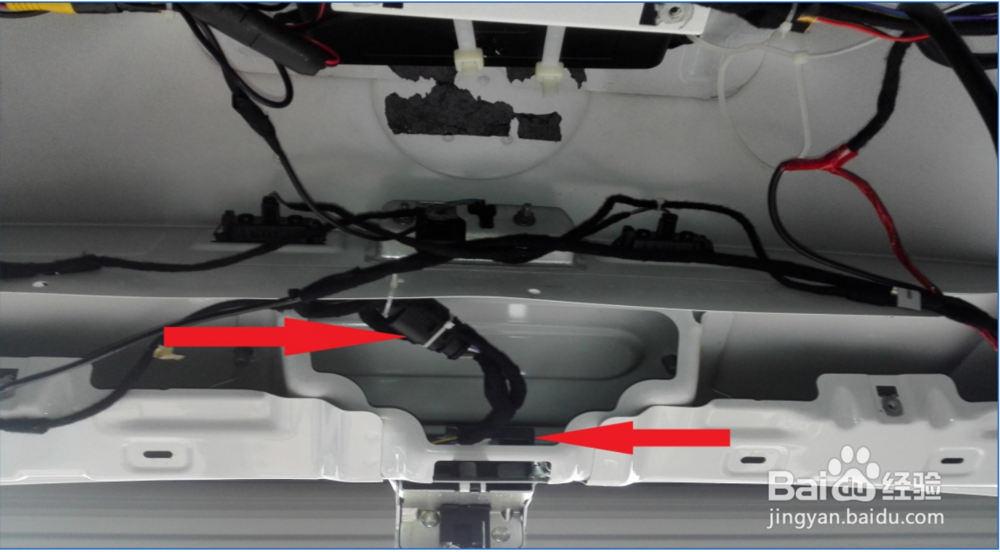

9、取下原车锁头上的插头，用我司的后按键通讯线对插好原车锁头插座，如图

10/23

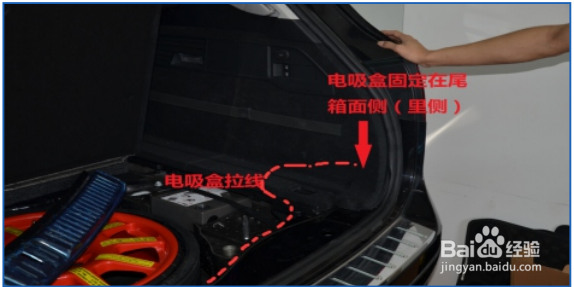

10、把电源线走线至方向盘左侧，再把电吸盒连接线走线至尾箱右侧，如图

11/23

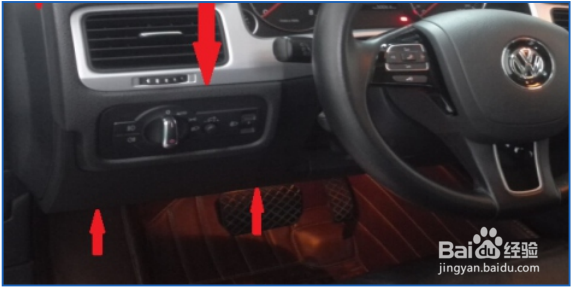

11、拆开方向盘左侧装饰板

12/23

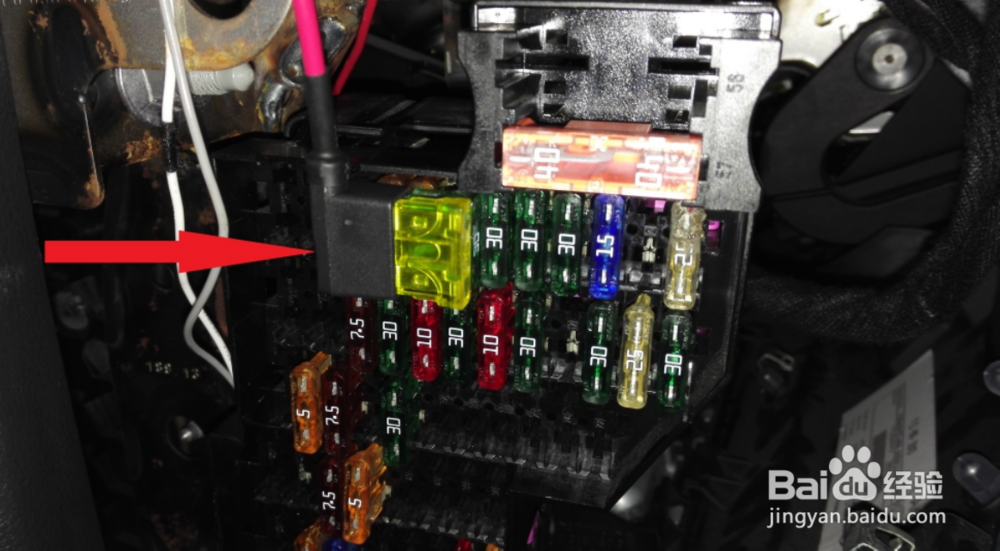

12、把我司的取电器插好在保险盒第一排自左向右第2个保险位，注意取电器方向，如图

13/23

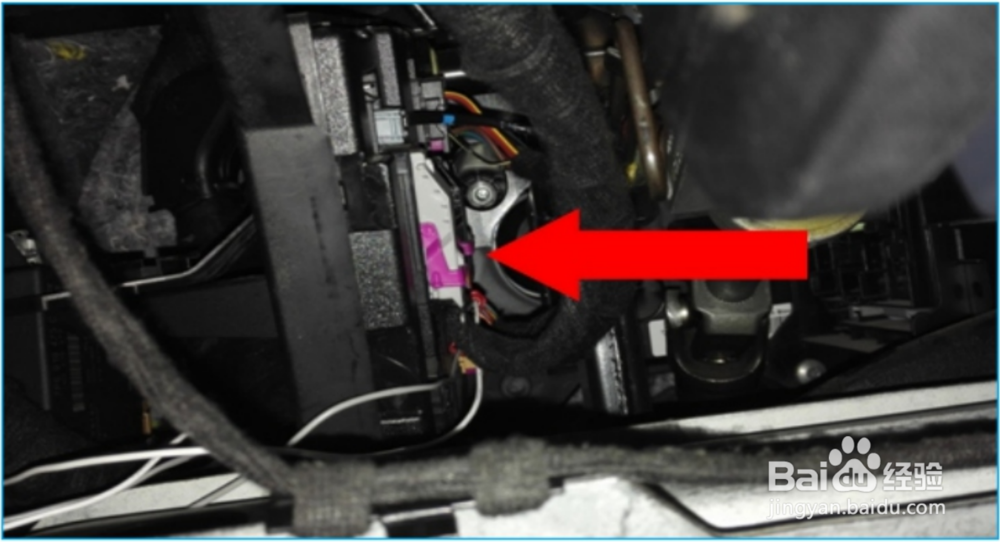

13、取下方向盘底下（原车网关昆汽控制盒）32P黑色座子，注意要在AC OFF状态下插拨，如图

14/23

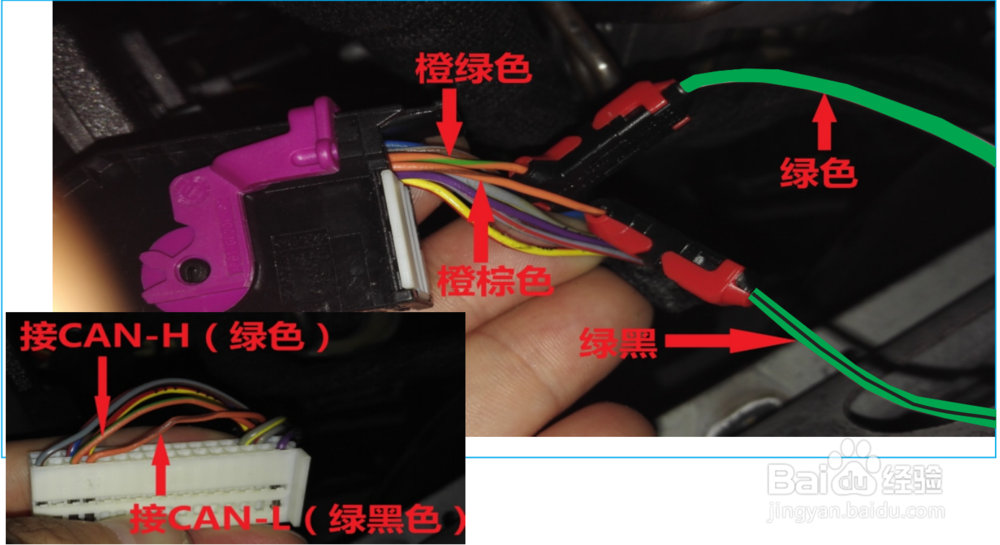

14、把上一步所述的座子线束上的胶布撕开，用我司的CAN_H线（绿色）接到该座子的橙绿色线上，用我司的CAN_L线（绿黑）接到该座子的橙棕色线上，然后用胶布包好

15/23

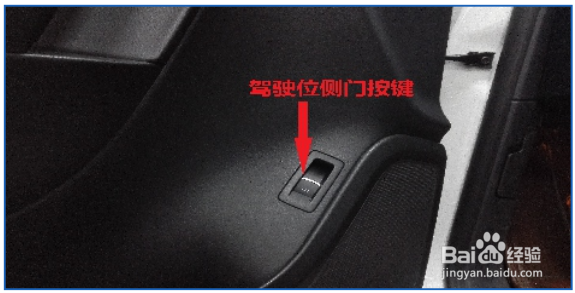

15、用原车驾驶室左侧原车按键可开关尾门

16/23

16、拆开尾箱的装饰板16、拆开尾箱的装饰板

17/23

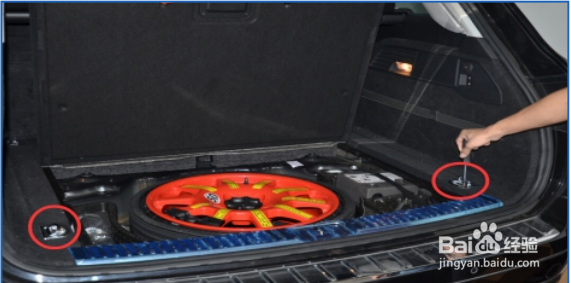

17、拆开尾箱的固定螺丝，如图

18/23

18、取下原车锁头换上我司的痕包蚂拉锁部件

19/23

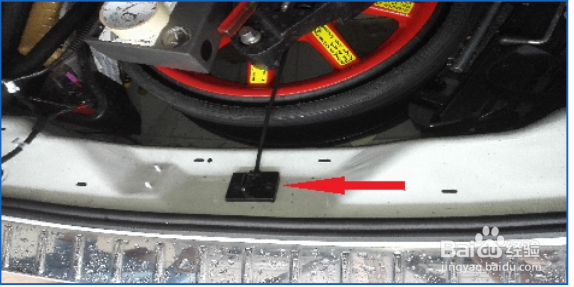

19、把我司的电吸盒固定好在尾箱右侧，如图

20/23

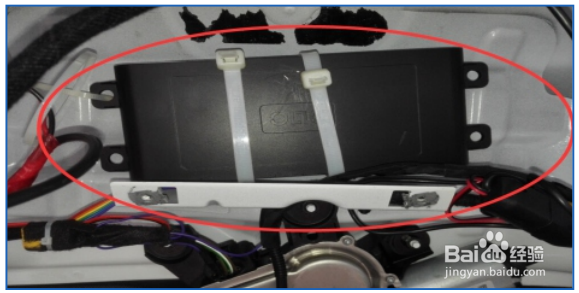

20、把控制盒固定好在尾门上并接好连接线，如图

21/23

21、在尾门上接好地线

22/23

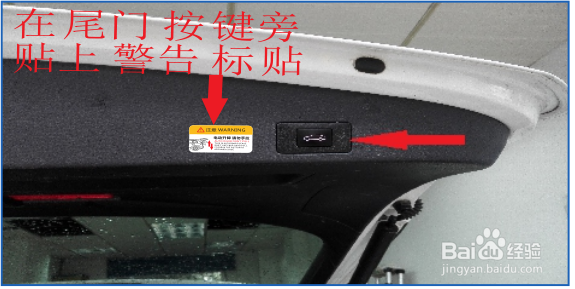

22、在尾门如图位置装好我司的后按键并接好阅祝连接线，然后在按键旁边贴上尾门操作“警告标贴”

23/23

23、安装好后效果图注意：途锐遥控钥匙开关尾门方式为：长按遥控钥匙尾门键开关尾门

注意事项

1、为了安全和确保本产品正常使用，请交由销售本产品的专业人员或经 过培训人员安装，切勿私自拆御本机，以免造成本机损坏及事故发生

2、装车前第一步首先咨询车主尾门是否改装或维修过，并告知客户在安 装过程有可能钻孔走线，检查汽车仪表是否有故障码显示，验证车内门边开 关，天窗开关、遥控钥匙按键是否正常，然后检查汽车内外表面有无刮花现 像、原车尾门左右缝隙大小和高低平整度，这对于安装电动尾门后的参考对 比很关键如有异常请及时告知客户

3、确保汽车电瓶有足够的电量保证电动尾门正常运行，如电量不足，请 启动发动机一段时间，以免影响电动尾门的正常运行和汽车启动

4、安装人员请先取下身上所携带的金属物品及其它硬物，防止拆装过程 中对汽车座椅或内饰等造成损伤

5、安装过程中注意采用贴美纹纸和铺毛巾方式进行保护以免刮花汽车内 饰，拆下的汽车组件要放好，布线和接线时一定要做好绝缘且不能干涉其它 部件的使用

6、安装车身支架时要把原车螺丝换成我司的平头螺丝，否则会造成尾门 关不到位或掉杆子（具体参考安装流程）

7、撑杆装到原车球丁后要注意把球头帽上的卡簧压到位，否则会引起掉 杆子(最好是用点力把撑杆往外拉看撑杆是否松脱，如果有松脱现象说明卡 簧没卡到位）

8、用取电器取电时，一定要从保险盒B+的大电流保险丝位取电且不能影 响车上其它功能使用注意地线的位置保障良好的回路（请按照我司的安装流 程）

9、走撑杆连接线打孔时，一定要按照我司的打孔指引标识位置打孔，并 且把车门适当拉低以保证钻头与打孔位垂直，以免引起钻头偏位把其它地方 搞花

10、布置CAN线/电源线/前按键线/电吸盒连接线时，要把所有线和插头以 最小面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），在原车穿 线管里喷表板蜡方便穿线（具体布线位置请参考安装流程指引图）

11、请勿在开机状态下插拨已连接的引线、附件，以免插拨时损坏主机 或附件
