MCGS是用于快速构造和生成上位机监控系统的组态软件系统，具有功能完善、操作简便、可视性好、可维护性强的突出特点。通过与其他相关的硬件设备结合，可以快速、方便的开发各种用于现场采集、数据处理和控制的设备工具/原料more电脑PLCMCGS组态软件网线方法/步骤1/9分步阅读

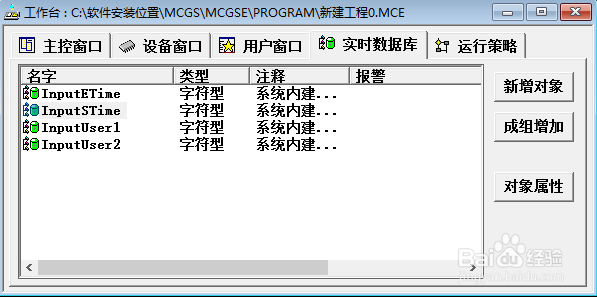

打开MCGS组态工程软件，点击实时数据库界面。

2/9

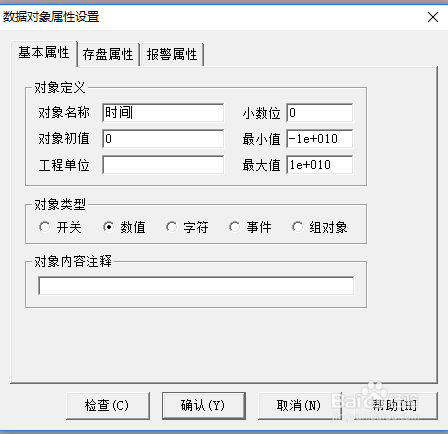

点击新建对象，名称为时间，数据类型为数值型。

3/9

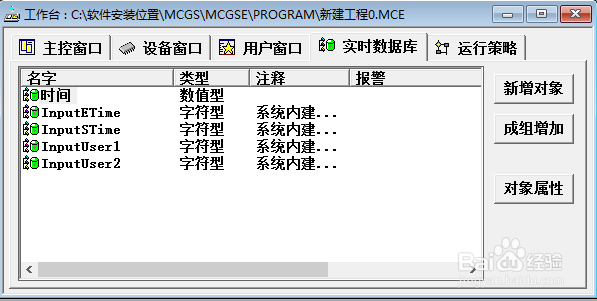

添加完成后如下图所示。

4/9

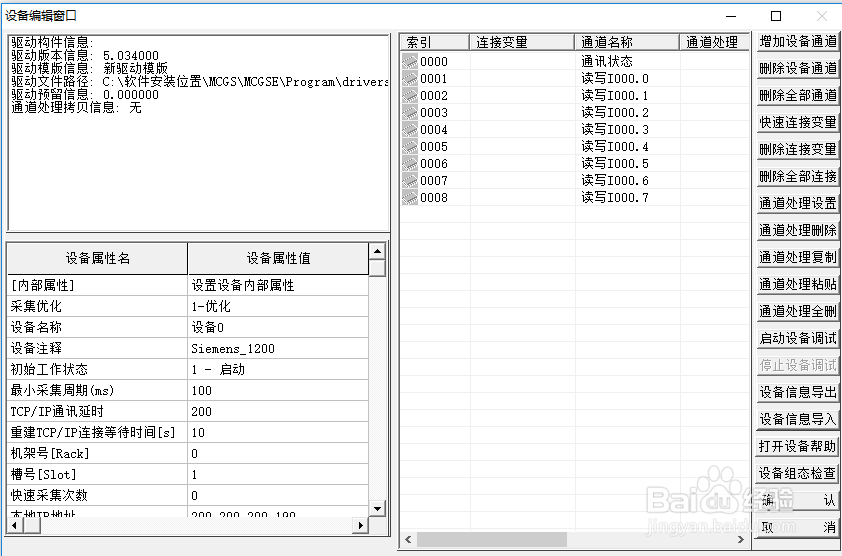

图中变量表没有DB块变量，所以需要自行增加设备通道。

5/9

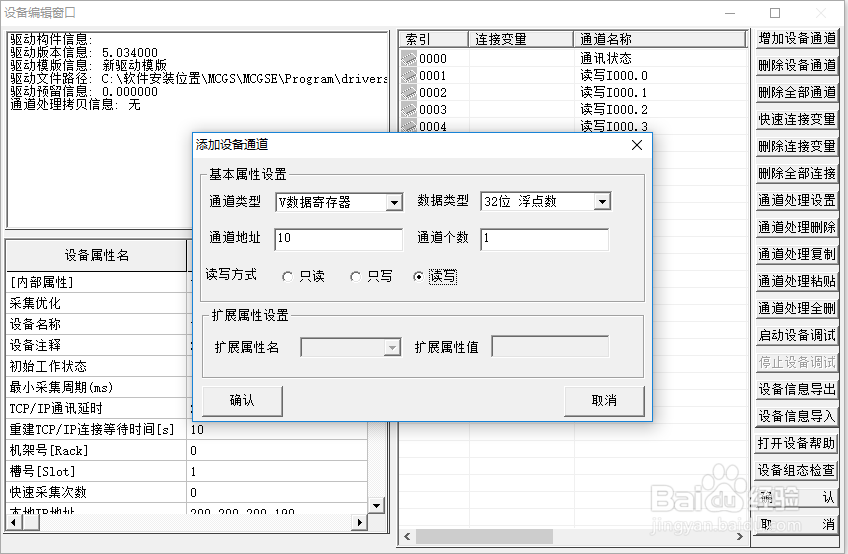

例子中，因为是和DB10中的第一个变量关联，所以为V寄存器，32位浮点数，地址是10，个数为1。

6/9

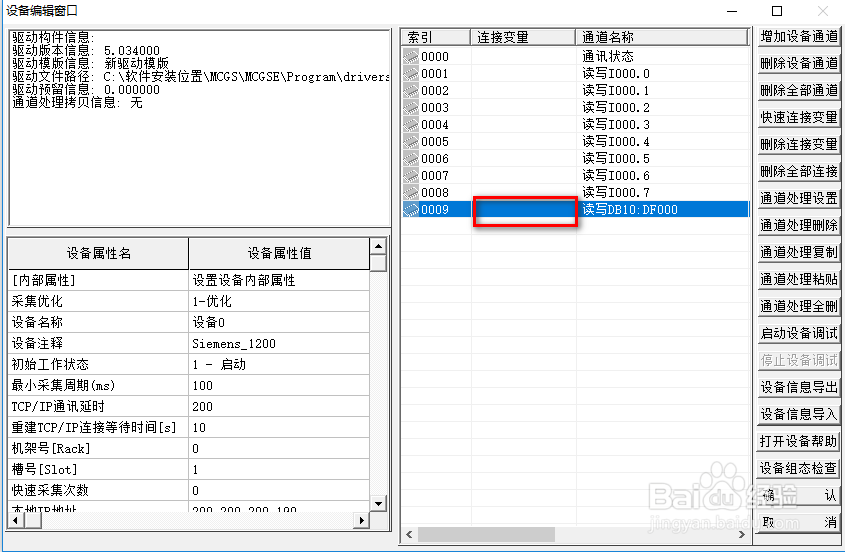

然后点击红框关联实时数据库中的变量时间，关联完成后确认保存。

7/9

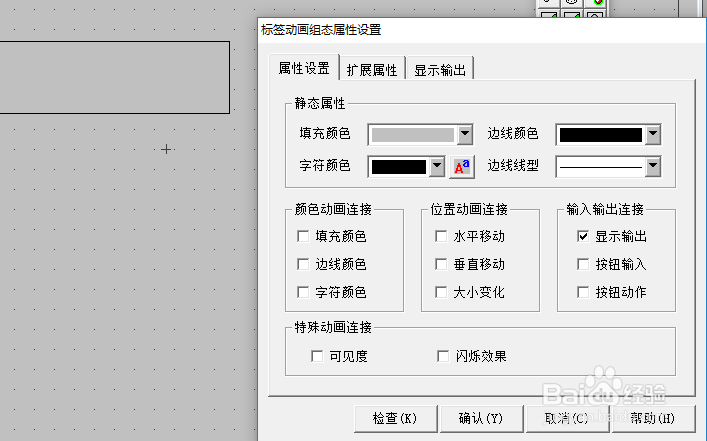

在工程画面中，先新建一个标签，在属性中选择显示输出。

8/9

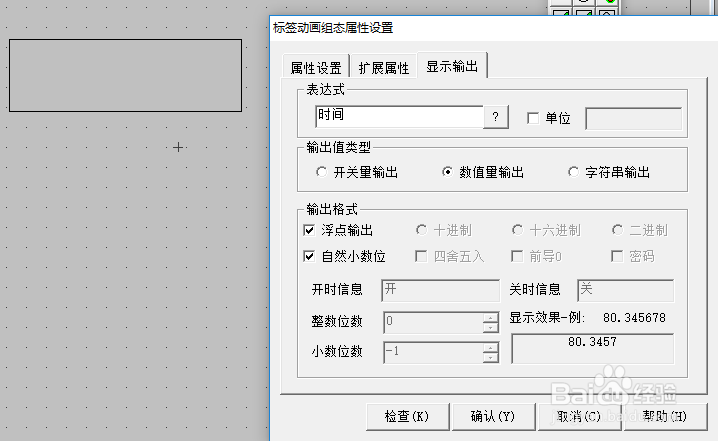

在显示输出界面中关联变量，设置数据类型为浮点数，小数点等其他格式都按需求设置。

9/9

设置完成后保存，下载至组态触摸屏，在触摸屏上标签显示有示数就代表通信成功。

注意事项

触摸屏和PLC以及电脑的IP地址一定是要在同一网段内。

和DB块内部变量通信时一定要注意数据类型一致
